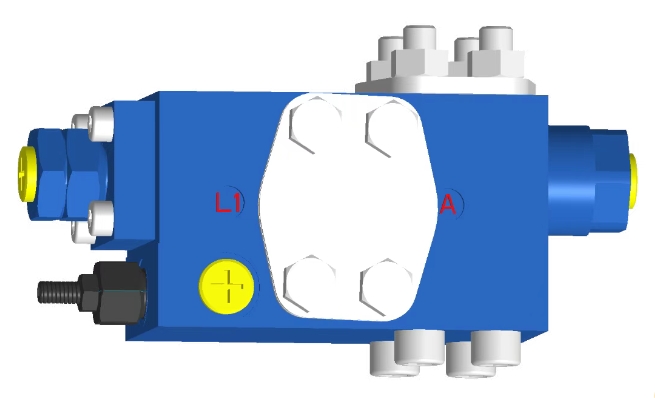

A HD-BLV20-1X kiegyensúlyozó szelep kulcsfontosságú eleme az építőipari gépek hidraulikus rendszerének, különösen az emelőberendezésekben (például teherautódaruk, toronydaruk, munkaállványok stb.).
Alapfunkciók
▪Teherszabályozás és mozgási pontosság
①A belső pilot arányos vezérlés megvalósítja a működtető (henger/motor) zökkenőmentes indítását és leállítását, kiküszöbölve a nagy tehetetlenségi terhelés melletti remegést vagy ütközést.
②Fokozatmentes sebességszabályozási képességet biztosít olyan műveleteknél, mint nehéz tárgyak emelése és süllyesztése, változó amplitúdójú teleszkópos mozgás, és alkalmazkodik a mikromozgásos műveletek igényeihez (például precíz emelés).
▪Biztonsági tartás funkció
①A beépített mechanikus tehermegtartó szelep megakadályozza a terhelés kiesését még akkor is, ha a hidraulikatömlő szétreped vagy a rendszer véletlenül nyomást enged (az ISO 13849 biztonsági szabványoknak megfelelően).
②A beépített másodlagos védelmi biztonsági szelep nyomást enged le, ha a csővezeték nyomása rendellenesen megnő, hogy megvédje az aktuátort a csúcsnyomás okozta sérülésektől.
▪Anti-flow fluktuáció képesség
1. A nyomáskompenzáció kialakítását elfogadják. Ha a szivattyú nem adagol elegendő olajat (például a motor fordulatszáma csökken), vagy a terhelés hirtelen megváltozik, a szelepnyílás automatikusan beszabályozódik, hogy elkerülje a szelepmozgató "elakadása-kúszása" jelenségét.
▪Technikai kiemelések

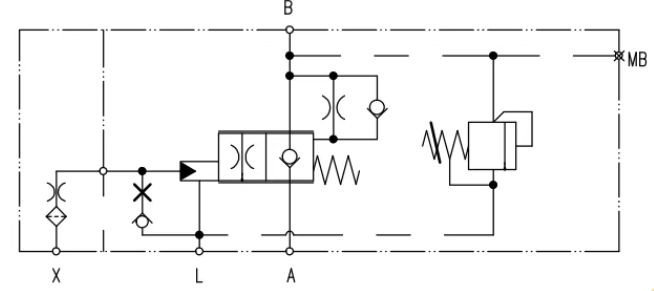

⑴ Kompozit szelep magszerkezete: a fő kiegyenlítő szelep, a túlterhelés szelep és a visszacsapó szelep egybe van integrálva a csővezeték szivárgási pontjainak csökkentése érdekében.
⑵Dinamikus válaszoptimalizálás: a pilótavezérlő olajáramkör kialakítása csökkenti a nyitási és zárási késleltetést, és a válaszidő kevesebb, mint 50 ms.
⑶Széles hőmérséklet-tartomány adaptáció: a szeleptest anyaga és a tömítések stabilan működhetnek -40 ℃ ~ 120 ℃ munkakörülmények között.
A termék paramétere HD-BLV20-1X kiegyensúlyozó szelep
| Méret | HD-BLV20-1X | |
| Maximális üzemi nyomás | 420 bar | |
| Maximális nyomás az A nyílásnál (bemeneti/visszatérő olaj) | 420 bar | |
| Maximális nyomás a B porton (működtető/terhelés) | 420 bar | |
| Maximális vezérlőnyomás az X porton | 420 bar | |
| Maximális áramlás | 350L/perc | |
| Áramlási irány | A→B, szabad áramlás a visszacsapó szelepen keresztül | |
| B→A, szabályozott áramlás | ||
| Ellenőrzési módszer | Hidraulikus szabályozási arány | |
| Nyitott arány | 113:1 | |
| Olaj hőmérséklet (℃) | -20-80 ℃ | |
| Méret | SAE1''6000psi | |
| Olajnyílás mérete | A, B | SAE1'' 6000psi |
| X, L, L1, MB | G1/4" | |
