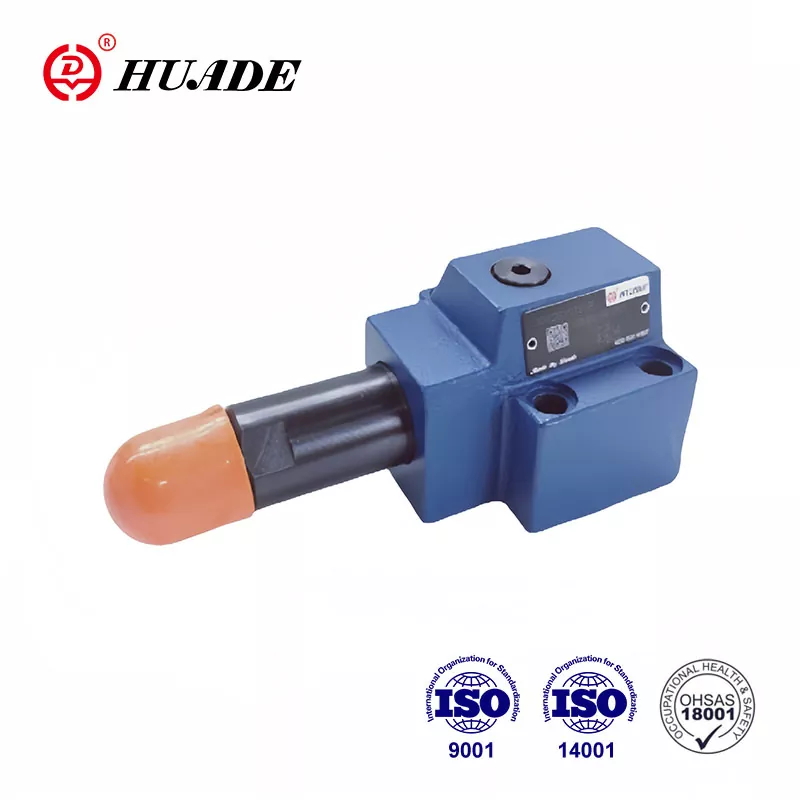

A DZ 10 DP típusú nyomásszekvencia szelep egy közvetlen működtetésű nyomásszekvencia szelep. Egy második rendszer nyomásfüggő sorrendbe állítására szolgál. Kínában és külföldön vadul értékesítik kiváló minőségben és alacsonyabb áron. A Huade® nyomásszekvencia szelep teljes mértékben megfelel a hidraulikus ipar nemzetközi szabványainak. A fejlett Rexroth technológia bevezetésével a Huade® hidraulikus szelepek teljesítményében kompatibilisek a Rexroth-tal.
|
Műszaki adatok |
|
|
Bemeneti nyomás, P, B nyílás (X） (MPa) |
31,5-ig |
|
Kimeneti nyomás, A port (MPa) |
21.0-ig |
|
Ellennyomás, T port (MPa) |
16.0-ra |
|
Max. megengedett áramlás (L/perc) |
80-ra |
|
Folyadékok |
Ásványi olaj (NBR tömítéshez) vagy foszfát-észter (FPM tömítéshez) |
|
Viszkozitási tartomány (mm ²/s) |
10-800 |
|
Folyadék hőmérséklet tartomány (℃) |
-30-tól +80-ig |
|
Folyadéktisztaság (um) |
Folyadéktisztaság A folyadék maximális megengedett szennyezettségi foka a NAS 1638 Class 9 szerint |
|
Max. áramlás (L/perc) |
80-ig |
Jellemzők:
▶ Allemezre szereléshez
▶ 4 besorolási nyomás
▶ 4 beállító elem:
. Forgó gomb
. Hatszögletű hüvely és védősapka
. Zárható forgatógomb skálával
. Forgó gomb skálával
▶ Nyomásmérő csatlakozással
▶ Visszacsapó szelep, opcionális
▶ Szerelési minta DIN 24 340, D forma, ISO 5781 és CETOP - RP 121H szerint
Alkalmazás:
Ez a DZ 10 DP nyomásszekvencia szelep széles körben használható emelő- és szállítógépek, építőipari gépek, ipari járművek, szerszámgépek, hajók, kohászat és egyéb berendezések hidraulikus rendszereiben.
A sorrendi nyomást a beállító elemmel (1) lehet beállítani.
A nyomórugó (2) a vezérlőorsót (3) a kiindulási helyzetben tartja, a szelep zárva van. Az A nyílásban lévő nyomás a vezérlőorsó (3) dugattyújának területén van jelen a nyomórugóval (2) szemben a vezérlővezetéken (4) keresztül. Amikor a nyomás eléri a nyomórugóra (2) beállított értéket, a vezérlőorsó (3) elmozdul, és megnyitja az A-B csatlakozást. A B porthoz csatlakoztatott rendszer sorrendben működik anélkül, hogy az A csatornában lévő nyomás csökkenne.
A vezérlőjelet a vezérlővezetéken (4) keresztül kapjuk az A porton keresztül, vagy kívülről az X csatlakozón keresztül.
A szelep alkalmazásától függően a szivárgó leeresztő olaj kívülről az Y csatlakozón keresztül vagy belülről a B csatlakozón keresztül vezethető be.
a DZ 10 DP 1 -40B szerkezete
A DZ 10 DP-10B szimbólumai
