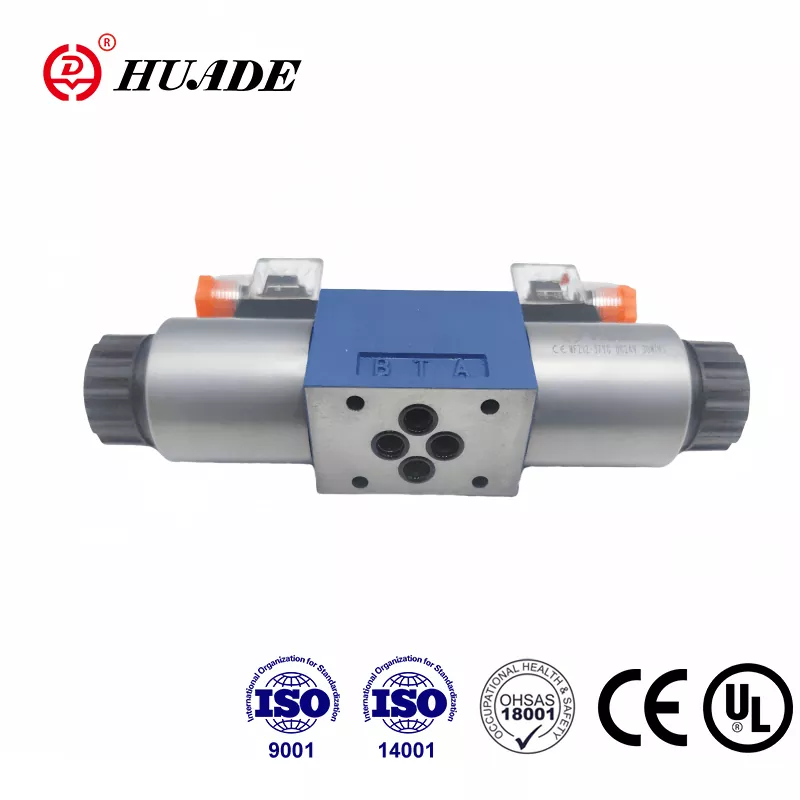

Irányvezérlő szelep 4WE 10 D Rexrothhoz

A Beijing Huade Hydraulic 1979-ben alakult, és mára egy nagy állami tulajdonú vállalatcsoporttá fejlődött, amely hidraulikus szelepek és berendezések tervezésére, gyártására és szervizelésére szakosodott. A 4WE 10 D típusú Huade® irányított orsószelep megfizethető alternatívája a Rexroth által kínált azonos modellnek. A mágnesszelep-sorozat megfelelt a CE és UL tanúsítványoknak. A szelepeket szabványos kartondobozokba csomagolják, amelyek hamisítás elleni címkével vannak ellátva. A gyár megfelelt a minőségirányítási, a környezetirányítási, valamint a munkahelyi egészség- és biztonságirányítási rendszertanúsítványokon. A Huade® hidraulikus irányszelepeket széles körben használják a tengeri kormánymű hidraulikus rendszerében, a forgódaru rendszerben és az állítható dőlésszögű légcsavaros hidraulikus rendszerben, a Huade hatalmas ügyfélcsoporttal rendelkezik a tengeri iparban.

A Rexroth 4WE 10 D irányított szabályozó szelep termékparaméter

A Rexrothhoz készült 4WE 10 D irányított vezérlőszelep termékjellemzői

Jellemzők:

▶ Közvetlen mágneses működtetésű irányított orsószelep alapkivitelben

▶ Nedves tűs DC vagy AC mágnesszelepek eltávolítható tekercsekkel

▶ Tökéletes körvonal

▶ A tekercsek a nyomásálló kamra kinyitása nélkül cserélhetők

▶ Választható központi vagy egyedi elektromos csatlakozás

▶ Opcionális kézi átkapcsolás

▶ Hosszú élettartam

▶ Portolási minta Din 24 340 form A, ISO 4401 és CETOP - RP 121H szabványokhoz

Alkalmazás:

A 4WE 10 D mágnesszeleppel működtetett irányított orsószelep. Szabályozza a folyadék indítását, leállítását és irányát.

Funkciók, a Rexroth 4WE 10 D irányított vezérlőszelep része

Az irányított szelepek alapvetően tartalmazzák a házat (1), egy vagy két mágnesszelepet (2), a vezérlőorsót (3) és egy vagy két visszatérő rugót (4). Nyugalmi állapotban a vezérlőorsót (3) a visszatérő rugók (4) tartják középső vagy kiinduló helyzetében (kivéve az impulzusorsók esetében). A vezérlőorsót (3) nedves tűs mágnesszelepek (2) működtetik. A mágnesszelep (2) ereje a vezérlőorsóra (3) hat, és nyugalmi helyzetéből a kívánt véghelyzetbe mozgatja. Ez lehetővé teszi a szabad áramlást P-ből A-ba és B-ből T-be vagy P-ből B-be és A-ból T-be.

Áramtalanításkor a mágnesszelep (2) a vezérlőorsót (3) a visszatérő rugó (4) visszaállítja kiinduló helyzetébe.

Az opcionális kézi átkapcsolás (5) lehetővé teszi a vezérlőorsó (3) mozgatását anélkül, hogy a mágnesszelepek feszültség alá kerülnének.

A WE 10 30B sorozat szerkezeti diagramja

Megjegyzés a 4WE 10 irányított vezérlőszelepről

1. A folyadékot szűrni kell. A szűrő minimális finomsága 20 ㎛.

2. A tartálynak tömítettnek kell lennie, és légszűrőt kell felszerelni a levegőbemenetre

3. A gyárból kilépő allemez nélküli termékek, ha szükség van rájuk, kérjük, külön rendelje meg.

4. A szeleprögzítő csavarokat a mintakönyvben felsorolt ​​paraméterek szerint kell kiválasztani és használni

5. A szelephez kapcsolódó felület érdessége 0,8 legyen.

6. Az illesztődarab felületi kiképzése 0,01/100 mm legyen.
