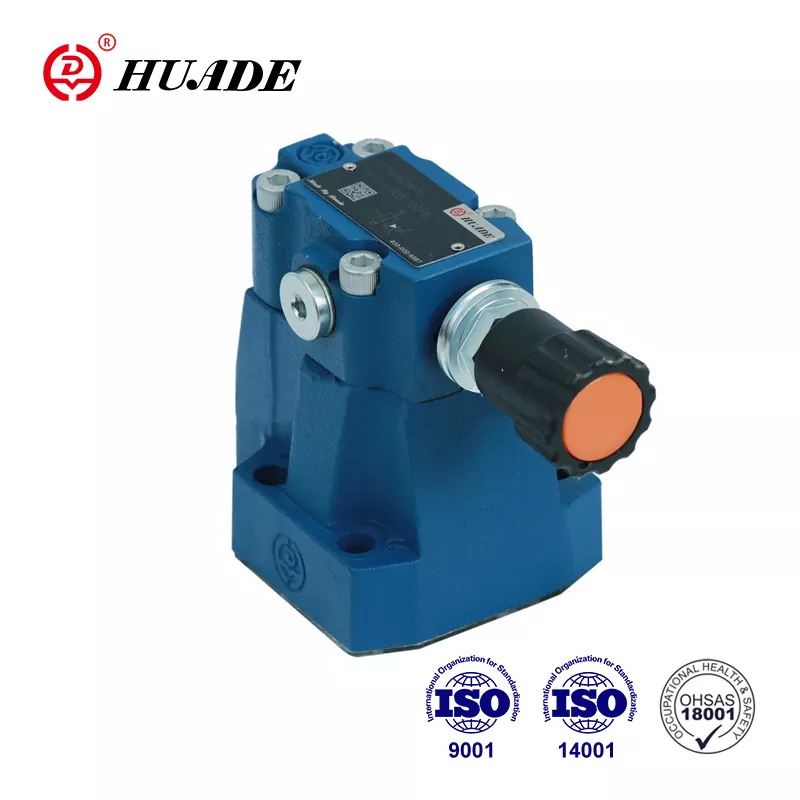

Mi az a nyomáscsökkentő szelep?
A nyomáscsökkentő szelep egy speciális szeleptípus, amely automatikusan csökkenti a magas víz- vagy gáznyomást biztonságosabb, stabilabb szintre. Gondolj rá, mint egy „kapusos” nyomásnak, amely megóvja a csöveket, készülékeit és berendezéseit a sérülésektől.
Egyszerű analógia:Képzelje el, hogy megpróbál tölteni egy finom üvegt egy hatalmas tűzoltó tömlőből. Az intenzív nyomás csökkentésének valamilyen módja nélkül az üveg azonnal összetörik. A PRV úgy működik, mint egy intelligens fúvókák, amelyek automatikusan beállítják a vízáramot, hogy óvatosan kitöltsék az üvegét, függetlenül attól, hogy mekkora nyomás van mögötte.
Miért van szükségünk nyomáscsökkentő szelepekre?
A PRV -k használatának fő okai a következők:
- Biztonság:A magas nyomás miatt a csövek kitörhetnek vagy a berendezések veszélyesen meghibásodhatnak
- Berendezések védelme:Megakadályozza a drága készülékek és gépek sérülését
- Folyamat stabilitása:Biztosítja a gyártási és ipari folyamatok folyamatos teljesítményét
- Vízvédelem:Megakadályozza a hulladékot az optimális nyomásszint fenntartásával
- Energiamegtakarítás:Csökkenti az energiaköltségeket a rendszer hatékonyságának optimalizálásával
Hogyan működik a nyomáscsökkentő szelep?
Az összes PRV mögött meghúzódó alapelv meglepően egyszerű: a downstream (kimeneti) nyomást használják annak ellenőrzésére, hogy a szelep mennyire nyílik meg vagy bezáródik.
Az alapvető folyamat
- A nagynyomás az upstream oldalról (bemeneti nyílás) lép be a szelepbe
- Egy érzékelő mechanizmus (mint például egy rugó és membrán) figyeli a kimeneti nyomást
- A szelep automatikusan beállítja a nyílását e visszajelzés alapján
- Állandó, alacsonyabb nyomás áramlik ki a rendszerbe
Olyan, mintha egy intelligens asszisztens lenne, amely folyamatosan figyeli a víznyomását, és tökéletesen beállítja anélkül, hogy bármit meg kellene tennie.
Kulcsfontosságú elemek
Minden PRV -nek vannak ezek a fő része:
- Szeleptest:A fő ház, amely az összes alkatrészt tartalmazza
- Membrán vagy dugattyú:Érzékeli a kimeneti nyomást, és mozog a szelep vezérléséhez
- Tavaszi:Biztosítja azt az erőt, amely meghatározza a kívánt nyomásszintet
- Beállítási csavar:Lehetővé teszi a kimeneti nyomás beállításának megváltoztatását
- Szelep ülés és tárcsa:Azok az alkatrészek, amelyek valóban szabályozzák az áramlást
A nyomáscsökkentő szelepek típusai
Nem minden PRV jön létre egyenlő. Két fő kategória létezik, mindegyiknek megvan a saját erőssége:
1. Direct-hatású PRV-k (rugóval betöltött)
Ezek az egyszerűbb, gyakoribb típus, amelyet a legtöbb otthonban és a kisvállalkozásban talál.
Hogyan működnek:A rugó egy membrán ellen nyomja, amely közvetlenül irányítja a szelep nyílását a kimeneti nyomás alapján.
A legjobb:
- Lakossági vízrendszerek
- Kis kereskedelmi alkalmazások
- Egyszerű beállítások, ahol a nagy pontosság nem kritikus
Előnyök:
- Olcsóbb
- Könnyen telepíthető és karbantartható
- Gyors válasz a nyomásváltozásokra
- Nagyon megbízható
Hátrányok:
- A nyomás "leeshet" (csepp), amint az áramlás növekszik
- Kevésbé pontos, mint a pilóta által működtetett típusok
- Korlátozott áramlási kapacitás
2. Pilóta által működtetett PRV-k
Ezek a nagy teherbírású munkalapok, amelyeket nagyobb, igényesebb alkalmazásokban használnak.
Hogyan működnek:Egy kis "pilóta" szelep egy nagyobb főszelepet vezérel, a bemeneti nyomást használva a nagy áramlások nagy pontossággal történő szabályozásához.
A legjobb:
- Önkormányzati vízrendszerek
- Nagy ipari folyamatok
- Nagy pontosságot igénylő alkalmazások
- Rendkívüli áramlási igényekkel rendelkező rendszerek
Előnyök:
- Nagyon pontos nyomásszabályozás
- Minimális nyomáscsökkenés
- Kezelje a sokkal nagyobb áramlásokat
- Jobb teljesítmény változó igényekkel
Hátrányok:
- Drágább
- Összetettebb (több alkatrész, amely elhasználódhat)
- További karbantartási szakértelemre van szükség
Közös alkalmazások: ahol PRV -ket találnak
A nyomáscsökkentő szelepek mindenütt megtalálhatók, ha tudod, mit kell keresni:
Az otthonában
- Vízmelegítő védelme:Megakadályozza a magas városi víznyomás károsodását
- A készülék biztonsága:Védi a mosógépeket, mosogatógépeket és jégkészítőket
- Vízvezeték -szerelvények:Biztosítja a kényelmes víznyomást a csaptelepeknél és a zuhanyokban
Önkormányzati vízrendszerek
- Kerületi nyomászónák:Csökkenti a környékek magas átviteli nyomását
- Építési belépési pontok:Lépés az utcai hálózatok nyomásától
- Tűzvédelem:Fenntartja a megfelelő nyomást a sprinkler rendszerek számára
Ipari alkalmazások
- Gőzrendszerek:Csökkenti a nagynyomású gőzt a fűtéshez és a folyamatokhoz használható szintre
- Kémiai feldolgozás:Fenntartja a reakciók és berendezések pontos nyomását
- Olaj és gáz:Vezérli a nyomást a csővezetékekben és a feldolgozó berendezésekben
- Gyártás:Biztosítja a pneumatikus szerszámok és berendezések folyamatos nyomását
Valódi esettanulmányok: PRV-k akcióban
1. esettanulmány: Az 50 000 dolláros kávé katasztrófa
A seattle -i speciális kávépörkölő a PRV fontosságáról a nehéz utat tudta meg. Drága olasz eszpresszógépük pontosan 9 bar nyomást igényelt, de a városi víznyomás 12 bar-ra emelkedett alacsony felhasználási periódusokban. Eredmény? 50 000 dollár a berendezések károsodása hat hónap alatt.
Megoldás:200 dolláros pilóta által működtetett PRV ± 2% -os pontossággal. Nincs több sérült berendezés, és javult a kávé minősége, mivel a nyomás következetes maradt.
Lecke:A legolcsóbb rész néha megakadályozza a legdrágább problémákat.
2. esettanulmány: Kórházi hősök
A COVID-19 során a New York-i kórház orvosi gázrendszere szélsőséges kereslet-ingadozásokkal szembesült. Régi, közvetlen hatású PRV-k nem tudták kezelni a gyors áramlásváltozásokat, és veszélyes nyomásingadozást okoztak a ventilátorokban.
Megoldás:Intelligens PRV-k valós idejű megfigyeléssel. A rendszer mostantól automatikusan alkalmazkodik a változások változásához másodpercek alatt, és a karbantartás felmerülhet a problémák felismerése előtt.
Lecke:Az életkritikus alkalmazásokban az intelligens technológia nem luxus - ez szükségszerűség.
A megfelelő PRV kiválasztása: Amit tudnod kell
A megfelelő nyomáscsökkentő szelep kiválasztása nem csupán a polcról való kiválasztásról. Itt vannak a legfontosabb tényezők, amelyeket figyelembe kell venni:
1. Nyomásigény
- Bemeneti nyomás:Mennyire magas a nyomás?
- Kimeneti nyomás:Milyen nyomásra van szüksége az alkalmazásához?
- Nyomásarány:A különbség a bemeneti és a kimeneti nyomás között
2. Áramlási követelmények
- Maximális áramlás:Mennyi víznek vagy gáznak kell folyniuk a csúcsig?
- Minimális áramlás:Mi a legalacsonyabb áramlásod?
- Áramlási variáció:A kereslete drámai módon megváltozik a nap folyamán?
3. Folyadéktípus és feltételek
- Mi folyik:Víz, gőz, gáz vagy vegyi anyagok?
- Hőmérséklet:A forró folyadékok különböző anyagokat igényelnek
- Korrozivitás:Egyes folyadékok bizonyos anyagoknál elfogyasztanak
4. Pontossági követelmények
- Mennyire pontos:Szüksége van nyomásra ± 1% -on belül, vagy ± 10% rendben van?
- Stabilitás:Mennyire fontos, hogy a nyomás állandó marad, mivel az áramlás megváltozik?
5. Anyagválasztás
A különböző anyagok jobban működnek a különböző alkalmazásokhoz:
- Bronz/sárgaréz:Jó a vízrendszerekhez, az NSF ivóvízért tanúsítva
- Öntöttvas:Erős és gazdaságos a nagy vízrendszerek számára
- Rozsdamentes acél:A legjobb a magas hőmérsékleten, korrozív vagy egészségügyi alkalmazásokhoz
- Különleges ötvözetek:Szélsőséges körülményekhez, például a nagynyomású kémiai feldolgozáshoz
Teljesítményjellemzők: A számok megértése
A PRV -k értékelésekor számos fontos specifikáció látható:
Pontosság
Ez megmondja, hogy a szelep milyen közel tudja fenntartani a beállított nyomást. Például:
- Közvetlen fellépés:Általában ± 10-20%
- Pilóta által működtetett:Általában ± 1-5%
- Nagy pontosságú modellek:Elérheti <± 1% -ot
Droop megértése: A Performance Killer
Gondolj úgy, mint egy fáradt súlyemelő. Amikor először megkezdi az emelést, akkor 100 fontot tarthat. De amint fáradt lesz (magasabb áramlás), a karjai megrázkódni kezdnek és alacsonyabbak (nyomásesések).
Vizuális példa:
Állítsa be a nyomást: 50 psi
Alacsony áramlásnál (10 gpm): tényleges nyomás = 50 psi ✓
Nagy áramlásnál (100 gpm): A tényleges nyomás 45 psi -ra csökken.
Ez az 5 PSI csepp "Droop" - és komoly problémákat okozhat azokban a rendszerekben, amelyek következetes nyomást igényelnek.
Az áramlási együttható (CV) egyszerűvé teszi
Itt van a legegyszerűbb módja annak, hogy megértsük a CV -t: Ez az, hogy hány gallon / perc alatt áramlik a szelepen 1 psi nyomásesésnél.
Valós matematika:Ha 50 gpm -re van szüksége, és 25 psi nyomáseséssel rendelkezik:
Szükséges CV = 50 ÷ √25 = 50 ÷ 5 = 10
A tippért:Mindig 30% -kal nagyobb méretű, mint a számított. Tehát válasszon egy CV = 13 szelepet, nem pontosan 10 -et.
Bekapcsolási arány
Ez megmutatja az áramlások tartományát, amelyet a szelep hatékonyan képes ellenőrizni:
- Közvetlen fellépés:Körülbelül 10: 1 (ha a maximális áramlás 100 gpm, akkor a minimális szabályozható 10 gpm)
- Pilóta által működtetett:Akár 100: 1 vagy annál több
Telepítési bevált gyakorlatok
Még a legjobb PRV sem fog megfelelően működni, ha nincs megfelelően telepítve. Itt vannak a legfontosabb pontok:
A szelep előtt
- Szereljen be egy szűrőt:Megakadályozza, hogy a törmelék elakadjon a szelepet
- Egyenes cső:Engedje meg legalább 5 cső átmérőjét az egyenes csőből a szelep előtt
- Elzáró szelep:Karbantartás és sürgősségi elszigetelés céljából
A szelep után
- Nyomásmérő:A kimeneti nyomás figyelése érdekében
- Egyenes cső:Legalább 2 cső átmérője a szelep után
- Könnyű szelep:Biztonság érdekében, ha a PRV sikertelen
Általános tippek
- Méret helyesen:Ne csak megfeleljen a cső méretének - számoljon az áramlási követelmények alapján
- Vízszintes telepítés:Általában a hozzáférhetőség és a megfelelő működés előnyeit részesíti előnyben
- Megfelelő támogatás:Ne hagyja, hogy a szelep támogassa a csövek súlyát
Általános problémák hibaelhárítása
A PRV -k megbízhatóak, de problémákat fejleszthetnek ki. Itt vannak a leggyakoribb problémák és valószínűsíthető okai:
Probléma: A kimeneti nyomás túl magas
Lehetséges okok:
- A törmelék miatt kinyílt szelep kinyílt
- Tavaszi fáradtság vagy sérülés
- Membránhiány
- Helytelen beállítás
Probléma: A kimeneti nyomás túl alacsony
Lehetséges okok:
- A szelep részben elakadt
- Alulméretezett szelep az alkalmazáshoz
- Túlzott nyomásesés a szelepen
Probléma: Nyomásingadozások
Lehetséges okok:
- A túlméretezés miatti "vadászat" szelep
- Nem megfelelő telepítés (túl közel a szerelvényekhez vagy a szivattyúkhoz)
- Kopott szelep alkatrészek
Probléma: zajos művelet
Lehetséges okok:
- Kavitáció (a nyomásesés túl nagy)
- Túlméretezett szelep nagyon alacsony nyílásokon
- Nagy sebesség a szelepen keresztül
A nyomáscsökkentő szelepek jövője
A PRV ipar új technológiákkal fejlődik:
Intelligens prvs
A modern szelepek tartalmazhatják:
- NyomásérzékelőkA valós idejű megfigyeléshez
- Elektronikus kezelőszervekA távoli beállításhoz
- AdatnaplózásA karbantartás tervezéséhez
- Kommunikációs képességekaz épületkezelő rendszerekkel való integrációhoz
IOT -integráció
Az intelligens PRV -k most csatlakozhatnak a tárgyak internetéhez (IoT), lehetővé téve:
- Távirányító megfigyelésbárhonnan
- Prediktív karbantartásA teljesítményadatok alapján
- Automatikus optimalizálásnyomásbeállítások száma
- Integráció az intelligens épületrendszerekkel
Fejlett anyagok
Az új anyagok PRV -ket készítenek:
- Tartósabbdurva környezetben
- Jobb teljesítményűjavított áramlási jellemzőkkel
- Könnyebben karbantarthatóöntisztító funkciókkal
Piaci intelligencia: Mi ösztönzi a PRV innovációt
A globális PRV -piac 2022 -ben 3,3 milliárd dollárt ért el, és várhatóan 2030 -ra eléri a 4,4 milliárd dollárt - ez egy szilárd 3,5% -os éves növekedési ráta. De ami igazán érdekes, az oka annak, hogy ez a piac bővül:
Valódi piaci sofőrök (a címsorokon túl)
Az infrastruktúra -válság:Egyedül az Egyesült Államokban a vízrendszerek naponta 6 milliárd gallont veszítenek az öregedő csövek és a nem megfelelő nyomáskezelés miatt. Az olyan városok, mint a Flint, felfedezték, hogy a magas nyomás felgyorsítja az ólomszennyezést - hirtelen a PRV -k közegészségügyi eszközökké váltak, nem csak a mérnöki alkotóelemekké.
SMART CITY PUSH:A szingapúri Nemzeti Vízügynökség 15% -os vízmegtakarítást jelentett, miután az intelligens PRV -ket a hálózatukra telepítették. Amikor a városok látják az ilyen típusú megtérülést, az örökbefogadás gyorsan felgyorsul.
Ipari hatékonysági háborúk:A fejlett PRV rendszereket használó vegyi üzemek 8-12% energiamegtakarítást jelentenek. Egy olyan iparágban, ahol a haszonkulcsok szorosak, ez a játék megváltozik.
Ki tényleg nyert (és miért)
- Emerson (Fisher Brand):Dominálja az olajat és a gázt intelligens szelep -technológiájukkal. Digitális ikerintegrációjuk elősegítette a héjat, amely egy létesítményben 35% -kal csökkentette a nem tervezett leállást.
- Spirax-Sarco:A Steam szakemberek, akik szó szerint írták az energiahatékonyságról szóló könyvet. Az élelmiszer- és italgyártó cégek esküsznek velük, mert a gőz hőmérséklet -szabályozása megteheti vagy megszakíthatja a termék minőségét.
- Watts:Az intelligens lépés, amely a lakossági és könnyű reklámra összpontosít. A nagy építőkkel együttműködtek, tehát PRV -jük most már sok új építési projektben.
Gyors kiválasztási útmutató: Vágja át a zavart
A 30 másodperces döntési fa
1. kérdés: Ez a házad számára?
Igen → Közvetlen hatású, bronz/sárgaréz, NSF tanúsítvánnyal
Nem → Olvassa tovább
2. kérdés: Szüksége van nyomásra ± 1%-on belül?
Igen → Pilóta által működtetett vagy intelligens PRV
Nem → A közvetlen hatással van rendben
3. kérdés: Áramlás több mint 100 gpm?
Igen → Határozottan pilóta által működtetett
Nem → Egyik típus működik
4. kérdés: Kemény vegyi anyagok vagy magas hőmérséklet?
Igen → Rozsdamentes acél vagy speciális ötvözet karosszéria
Nem → bronz/vas rendben van
Márka ajánlások alkalmazás szerint
| Alkalmazás | Top válogatás | Költségvetési lehetőség | Miért |
|---|---|---|---|
| Lakó | Watts 25aub | Zurn Wilkins | NSF tanúsítvánnyal rendelkező, könnyű szolgáltatás |
| Kereskedelmi HVAC | Spirax Sarco 25p | Armstrong GP-400 | Bizonyított megbízhatóság, széles körű fordulat |
| Ipari gőz | Fisher típusú 67CFR | Spirax Sarco 25p | Magas templomos anyagok, pontos vezérlés |
| Vegyi feldolgozás | Emerson Fisher 4160 | Parker PRD sorozat | Egzotikus anyagok állnak rendelkezésre |
Költség valóság ellenőrzés: Mit fogsz fizetni valójában
Lakossági PRV -k (3/4 " - 1")
- Alapvető közvetlen fellépés: 75-200 USD
- Prémium közvetlen fellépés: 200-400 USD
- Intelligens lakosság: 300-600 USD
Kereskedelmi PRV -k (1 " - 4")
- Közvetlen fellépés: 300-1 500 USD
- Pilóta által működtetett: 800-3 500 USD
- Intelligens reklám: 1 200-5 000 USD
Ipari PRV -k (4 "+)
- Szabványos pilóta által működtetett: 2000-15 000 USD
- Nagy teljesítmény: 5000-25 000 USD
- Intelligens ipar: 8000-50 000 USD+
A költségvetés rejtett költségei
- Telepítés: 200–2000 USD (a bonyolultságtól függően)
- Éves karbantartás: 100-500 USD
- Sürgősségi javítások: 500-5 000 USD
- Rendszer leállás: Gyakran 10x a szelep költsége az elveszett termelésben
A tippért:Egy 500 dolláros PRV, amely megakadályozza az egyik fő berendezés meghibásodását, azonnal fizet. Láttam, hogy 200 dolláros lakossági PRV -k 10 000 dollárt takarítottak meg a háztulajdonosok számára a készülékek cseréjében.
Karbantartás és életcikluskezelés
Rutin karbantartás:
- Vizuális ellenőrzés:Keressen szivárgásokat, korróziót vagy károkat
- Nyomás -ellenőrzések:Ellenőrizze a kimeneti nyomás helyes
- Szűrő tisztítása:Távolítsa el a működést befolyásoló törmeléket
Szakmai szolgáltatás:
- Éves ellenőrzésKritikus alkalmazásokhoz
- Szelep újjáépítéseA szolgálattól függően 5-10 évenként
- Kalibrációs ellenőrzéseknagy pontosságú alkalmazásokhoz
Csere mutatók:
- Képtelenség fenntartani a beállított nyomást
- Túlzott zaj vagy rezgés
- Látható kopás vagy sérülés
- Életkor (jellemzően 15-20 év a minőségi szelepeknél)
Környezeti és fenntarthatósági hatás
Itt vannak a PRV -k környezeti hősökké:
