Ha hidraulikus rendszerekkel dolgozik, az egyes alkatrészek megértése számít. Az RVP 30 visszacsapó szelep megbízható megoldás a folyadékáramlás egyirányú szabályozására. Ez a HYDAC által gyártott hidraulikus visszacsapó szelep szabványos választássá vált az ipari és mobil gépeken.
Mi az a visszacsapó szelep RVP 30?
Az RVP 30 visszacsapó szelep egy elosztócsőre szerelt irányszabályozó szelep, amelyet hidraulikaolaj-rendszerekhez terveztek. Lehetővé teszi a folyadék szabad áramlását a B nyílásból az A portba, miközben teljesen blokkolja a visszirányú áramlást. Ez az egyirányú áramlásszabályozás számos hidraulikus alkalmazásban elengedhetetlen, ahol a visszaáramlás megakadályozása védi a szivattyúkat és fenntartja a rendszernyomást.
Az RVP 30 edzett acélból készült, rugós feszítőbetétes kivitelt használ. Ha a B nyílásból érkező folyadéknyomás meghaladja a rugóerőt, a szelep kinyílik, és átengedi a folyadékot. Amikor a nyomás csökken, vagy megpróbálja megfordítani az irányt, a rugó visszanyomja a tömlőt az üléshez, így fém-fém tömítést hoz létre, amely megakadályozza a szivárgást.
Ez a visszacsapó szelep követi a DIN ISO 1219 szabványt, és kifejezetten a hidraulikus elosztókra vagy szerelőlapokra történő felszerelésre készült. A kompakt kialakítás a beépített visszacsapó szelepekhez képest helyet takarít meg, így az RVP 30 ideális olyan rendszerekhez, ahol korlátozott a beépítési hely.
A lényeges műszaki adatok
Az RVP 30 visszacsapó szelep megbirkózik a nehéz körülményekkel, az ipari követelményeknek megfelelő specifikációkkal. A szelep 350 bar maximális üzemi nyomáson működik, ami körülbelül 5000 psi-nek felel meg. Ez a nyomásérték teszi az RVP 30-at alkalmassá a nehéz berendezésekben gyakran előforduló nagynyomású hidraulikus körökhöz.
Az áramlási kapacitás eléri a 600 litert percenként vagy körülbelül a 150 gallont percenként. Ez a nagy áramlási sebesség azt jelenti, hogy az RVP 30 visszacsapó szelep jelentős folyadékmennyiséget képes kezelni anélkül, hogy túlzott nyomásesést okozna. A szabványos repedési nyomás 0,5 bar, bár az alkalmazási igényektől függően 0,05 és 4,5 bar között is van lehetőség. Az alacsonyabb repedési nyomások lehetővé teszik a szelep könnyebb nyitását, míg a magasabb beállítások jobb tömítést biztosítanak a visszaáramlás ellen.
A szelepház szénacélból készül, foszfáttal vagy horganyzással a korrózióállóság érdekében. Maga a pofa edzett és polírozott acélt használ a tartósság érdekében. A szabványos tömítések FKM fluorelasztomerek, amelyek a negatív 20 Celsius-fok és a pozitív 80 Celsius-fok közötti hőmérsékletet is kezelik. Egyes változatok az alsó tartományt negatív 30 Celsius-fokra kiterjesztik.
Az RVP 30 körülbelül 10,3 kilogrammot nyom, és 1,5 hüvelykes NPTF, BSPP vagy SAE O-gyűrűs szerelvényekhez méretezett menetes portokon keresztül csatlakozik. A rögzítési minta négy csavart használ, és bármilyen irányban felszerelhető a teljesítmény befolyásolása nélkül.
Hogyan működik a visszacsapó szelep RVP 30 valódi alkalmazásokban
Az RVP 30 visszacsapó szelep helyének megértése segít tisztázni az értékét. Az egyik gyakori alkalmazás a szivattyúvédelem. Amikor a hidraulikus szivattyú leáll, a folyadék megpróbálhat visszafelé áramolni a szivattyún keresztül. Ez a fordított áramlás károsíthatja a szivattyú alkatrészeit, vagy hirtelen lecsökkenhet a rendszer nyomása. Az RVP 30 beszerelése a szivattyú kimenetére megakadályozza ezt a visszaáramlást, és megóvja a szivattyút a sérülésektől.
Az akkumulátoráramkörök is élvezik az RVP 30 visszacsapó szelep előnyeit. Az akkumulátorok nyomás alatti folyadékot tárolnak, hogy szükség esetén gyorsan felszabaduljanak. A visszacsapó szelep fenntartja a nyomást az akkumulátorban azáltal, hogy megakadályozza a folyadék visszaáramlását a fő rendszerbe, amikor a nyomás csökken. Ez a tárolt energiát elérhetővé teszi a következő munkaciklushoz.
A mobil gépek, például a kotrógépek és a rakodók az RVP 30-at használják hidraulikus rendszereikben. Ezek a gépek zord körülmények között, állandó rezgéssel és változó terhelés mellett működnek. A visszacsapó szelep fém-fém tömítése nulla szivárgást tart fenn még akkor is, ha az alkatrészek erős használat során felmelegszenek. Ez a megbízhatóság becslések szerint 20-30 százalékkal csökkenti az állásidőt a gyengébb minőségű visszacsapó szelepeket használó rendszerekhez képest.
A gyártósorokon az RVP 30 ellenőrző szelep található a présekben, fröccsöntő gépekben és automatizált összeszerelő berendezésekben. A szelep gyors reakcióideje és alacsony nyomásesése elősegíti, hogy ezek a rendszerek energiapazarlás nélkül zökkenőmentesen működjenek. Ugyanezek az elvek vonatkoznak a szélturbinák dőlésszög-szabályozó rendszereire és a tengeri berendezésekre is, ahol a megbízhatóság nem csorbulhat.
Nyomásesés jellemzői
Minden szelep bizonyos ellenállást kelt az áramlással szemben, ami nyomásesésként jelenik meg. A visszacsapó szelep RVP 30 minimalizálja ezt az energiaveszteséget az áramvonalas belső kialakításnak köszönhetően. 100 liter/perc sebességnél a nyomásesés körülbelül 0,5 bar. Ez körülbelül 1,2 bar-ra nő 200 liter/perc sebességnél, és eléri a körülbelül 4,8 bar-t 600 liter/perc maximális áramlási sebességnél.
Ezek a nyomásesési értékek viszonylag alacsonyak egy ilyen méretű és kapacitású visszacsapó szelepnél. Az alacsonyabb nyomásesés kevesebb hőveszteséget és hatékonyabb rendszerműködést jelent. Az áramlási sebesség és a nyomásesés közötti kapcsolat nem lineáris, a nyomásesés nagyobb áramlási sebességeknél gyorsabban növekszik a turbulencia és a súrlódás miatt.
A rendszertervezők ezeket a nyomásesési adatokat használhatják a teljes rendszerveszteség és a szivattyúk megfelelő méretének kiszámításához. Az RVP 30 visszacsapó szelep minimális mértékben járul hozzá a rendszer általános hatástalanságához, ami a nagy ipari létesítmények energiafogyasztásának optimalizálásakor számít.
Az RVP 30 összehasonlítása az alternatívákkal
A hidraulikus szelepek piaca számos visszacsapó szelep opciót kínál. A visszacsapó szelep RVP 30 elsősorban a megbízhatóság és a teljesítmény, nem pedig az ár miatt versenyez. A Bosch Rexroth hasonló szelepeket gyárt, amelyek összehasonlítható nyomásra és áramlásra vannak méretezve, néha olyan elektronikus felügyeleti képességekkel, amelyek vonzóak az automatizált rendszerek számára. A Parker Hannifin visszacsapó szelepeket kínál, amelyek valamivel könnyebbek és könnyebben integrálhatók a kompakt kialakításokba.

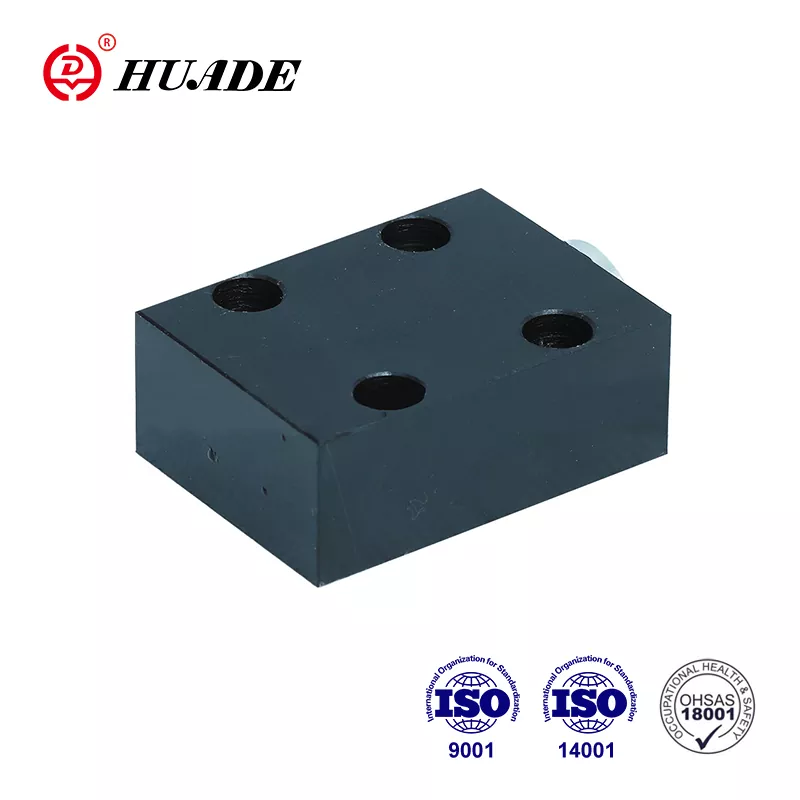

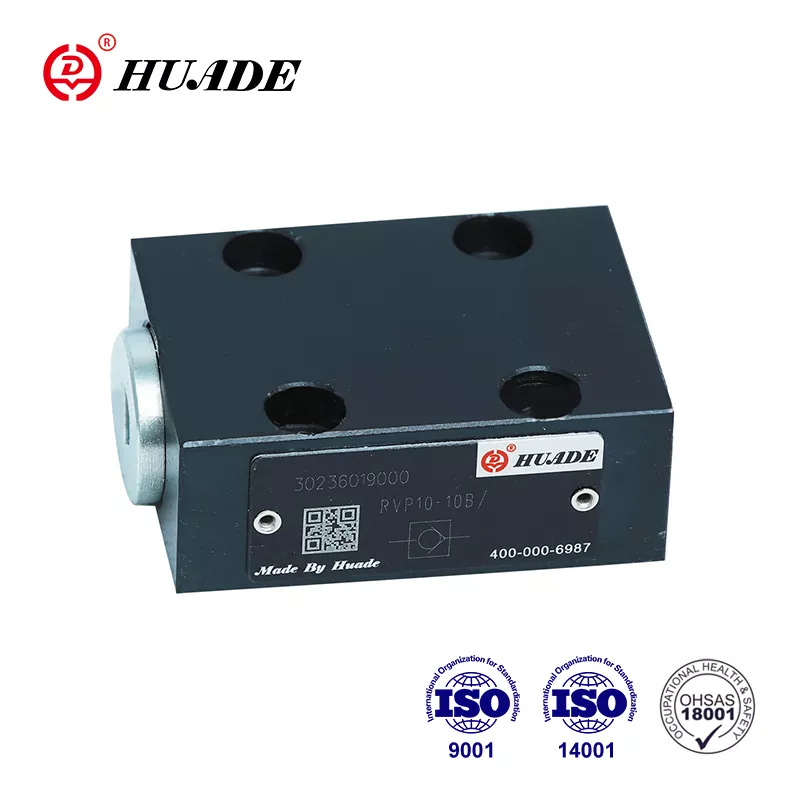

A kínai gyártók, mint például a Huade, az RVP 30 specifikációinak megfelelő visszacsapó szelepeket gyártanak 30-50 százalékkal alacsonyabb áron. Ezek az alternatívák megfelelnek az ISO tanúsítási szabványoknak, és jól működnek olyan alkalmazásokban, ahol a költségvetési korlátok fontosabbak, mint a márkaörökség. A kompromisszum általában kevésbé átfogó műszaki támogatást és potenciálisan rövidebb élettartamot jelent extrém körülmények között.
Az Eaton Vickers visszacsapó szelepei jó kompatibilitást biztosítanak a SAE szabványos komponensekkel, és széles körű elérhetőséget biztosítanak az elosztóhálózatokon keresztül. A visszacsapó szelep RVP 30 a HYDAC mérnöki precizitásával és a 150 éves átlagos meghibásodási idő számításával tűnik ki. Ez a hosszú élettartam előrejelzés kiterjedt tesztelésekből és több ezer telepítés helyszíni adataiból származik.
Az abszolút megbízhatóságot igénylő alkalmazásokhoz, mint például a tengeri olajplatformok vagy a kritikus gyártási folyamatok, az RVP 30 igazolja prémium árait. Általános ipari felhasználáshoz, rendszeres karbantartási hozzáféréssel az olcsóbb alternatívák megfelelő teljesítményt nyújthatnak.
Telepítési útmutató
A megfelelő telepítés biztosítja, hogy az RVP 30 visszacsapó szelep a tervezettnek megfelelően működjön. A rögzítési felületnek 0,01 mm/100 milliméteren belül síknak kell lennie, és simának kell lennie 0,8 mikrométer vagy jobb felületi minőségig. Ezek az előírások megakadályozzák a szivárgást a szeleptest körül, és biztosítják a terhelés egyenletes eloszlását a rögzítőcsavarok között.
A szál típusának meg kell egyeznie a rendszerkapcsolatokkal, legyen az NPTF, BSPP vagy SAE. A nem megfelelő menetszabvány használata keresztmenetet vagy nem megfelelő tömítést okozhat. Vigyen fel a hidraulikus rendszerekhez megfelelő menettömítő anyagot, kerülje azokat a termékeket, amelyek szennyezhetik a folyadékot vagy nyomás alatt lebomlanak.
A rögzítőcsavaroknak 10.9-es vagy azzal egyenértékűnek kell lenniük, és keresztben kell meghúzni a HYDAC szerelési kézikönyvében megadott nyomatékértékekkel. Az egyenetlen meghúzás meggörbítheti a rögzítési felületet és szivárgási utakat okozhat. Az RVP 30 visszacsapó szelep bármilyen irányban felszerelhető, mivel a tömítéshez a gravitáció helyett rugónyomást használ.
Az upstream szűrés kritikus a szelep élettartama szempontjából. A rendszernek 20 mikrométeres vagy annál kisebb méretű részecskéket kell kiszűrnie, hogy megfeleljen az RVP 30-hoz előírt ISO 4406 tisztasági szintnek (21/19/16). A visszacsapó szelep meghibásodásának fő oka a szennyeződés, mivel a részecskék megakadályozzák, hogy a tömítőfej megfelelően tömítsen, vagy besúrolja a tömítőfelületeket.
Telepítés után a teljes nyomás alkalmazása előtt légtelenítsen minden levegőt a rendszerből. A beszorult levegő hibás szelepműködést és túlzott zajt okozhat. Tesztelje a visszacsapó szelepet úgy, hogy mindkét irányból nyomás alá helyezi, hogy megbizonyosodjon arról, hogy az előrefelé szabadon nyílik, és teljesen tömíti a fordított áramlás ellen.
Karbantartás és hibaelhárítás
Az RVP 30 visszacsapó szelep minimális karbantartást igényel, ha az előírásoknak megfelelően működik. Az ipari alkalmazásokra jellemző az 1000-2000 üzemórás ellenőrzési intervallum. Az ellenőrzés során ellenőrizze, hogy nincs-e külső szivárgás a szeleptest és a rögzítési felület körül. Bármilyen látható szivárgás a tömítés kopására vagy a helytelen beszerelésre utal.
A repedési nyomás időszakonkénti tesztelése ellenőrzi, hogy a rugó nem gyengült-e, vagy nem kopott-e el a patron. Ha a repedési nyomás jelentősen megnőtt, a belső szennyeződés megakadályozhatja a szelep teljes nyitását. Ha a repedési nyomás csökkent, a rugó kifáradása vagy a tömítés romlása léphet fel.
A visszacsapó szelep RVP 30 leggyakoribb problémája a szelepek beragadása, amikor a szelep nem nyílik vagy zár megfelelően. Ez általában abból adódik, hogy a szennyeződés megtapad a tartó és az ülés között. A rendszer tiszta hidraulikafolyadékkal történő átöblítése gyakran megszünteti a kisebb ragasztásokat. Súlyos szennyeződés esetén a szelep szétszerelése és tisztítása vagy tömítéskészlet cseréje szükséges.
A HYDAC kifejezetten az RVP 30-hoz kínál tömítéskészleteket, beleértve az összes O-gyűrűt és a tartalék gyűrűt. A tömítések cseréje általában kevesebb mint egy órát vesz igénybe alapvető kéziszerszámokkal. Az FKM tömítések tömítéskészletének cikkszáma SEAL KIT 30FKM. Mindig használjon eredeti HYDAC tömítéskészleteket vagy ellenőrzött egyenértékűeket a szelep teljesítményének fenntartásához.
Ha az RVP 30 visszacsapó szelepet a hőmérsékleti tartományon kívül üzemelteti, az károsíthatja a tömítéseket és szivárgást okozhat. Az FKM tömítések a legtöbb ásványolaj-hidraulikus alkalmazást kezelik, de az inkompatibilis folyadékokhoz, például bizonyos szintetikus olajokhoz NBR tömítésekre lehet szükség. Beszerelés előtt mindig ellenőrizze a folyadék kompatibilitását.
Hol kapható a visszacsapó szelep RVP 30
A Check Valve RVP 30 beszerzési lehetőségei közé tartoznak a hivatalos forgalmazók és az online beszállítók. A HYDAC hivatalos webhelye közvetlen megrendelést biztosít az RVP-30-01.X típusmegjelöléshez, 2-4 héten belüli szállítással világszerte. Ez biztosítja a hiteles alkatrészeket teljes gyártói garanciával és műszaki támogatási hozzáféréssel.
Az olyan ipari beszállítók, mint az MROstop és a Motion Industries, a Check Valve RVP 30-at 600 és 850 USD közötti áron kínálják standard konfigurációkhoz. Ezek a forgalmazók gyakran tartanak készletet az azonnali szállításhoz, ami segít, ha gyorsan csereszelepekre van szükség az állásidő minimalizálása érdekében.
Az online piacterek, beleértve az eBay-t is, különféle eladók új RVP 30 szelepeit listázzák. Az árak körülbelül 593 és 857 dollár között mozognak az eladótól és az adott modell konfigurációjától függően. A vásárlóvédelmi programok csökkentik a kockázatot, ha ezeken a csatornákon keresztül vásárol, bár az eladó hírnevének ellenőrzése továbbra is fontos.
A költségalternatívákat fontolgató ügyfelek számára az Alibaba olyan gyártókkal hozza kapcsolatba a vásárlókat, mint a Huade, akik RVP 30-kompatibilis visszacsapó szelepeket gyártanak. Az árak általában 30-50 százalékkal alacsonyabbak, mint az eredeti HYDAC árai, 1-10 darabos minimális rendelési mennyiség mellett. Az 1-2 hetes szállítási idő és az egy év garancia az alapfelszereltség. Az SSL fizetési titkosítás védi a tranzakciókat.
A források összehasonlításakor vegye figyelembe a teljes költséget, beleértve a szállítást, a garanciális feltételeket és a műszaki támogatás elérhetőségét. Az engedélyezett csatornáktól származó ellenőrzőszelep RVP 30 dokumentációt, CAD-fájlokat tartalmaz a rendszertervezéshez, valamint hozzáférést a HYDAC mérnökeihez az alkalmazással kapcsolatos kérdésekhez. Ezek a szolgáltatások az összetevőn túl is hozzáadott értéket képviselnek.
Gazdasági megfontolások
Az RVP 30 visszacsapó szelep mérsékelt befektetést jelent egy komplett hidraulikus rendszeren belül. A tipikus 500 és 800 euró közötti árak a gazdaságos alternatívákhoz képest prémium komponensként pozícionálják. Ezt a költséget a szelep hosszú élettartama és nulla szivárgási teljesítménye indokolja, ami csökkenti a folyadékveszteséget és megakadályozza a szennyeződést.
A befektetés megtérülése elsősorban az állásidő és a karbantartási költségek csökkenéséből adódik. Az RVP 30-at használó rendszerekben kevesebb nem tervezett leállás történik szelephiba miatt. A fém-fém tömítés kiküszöböli a fokozatos szivárgást, amely beszennyezheti a rendszereket és károsíthatja a későbbi alkatrészeket. A tipikus 5-10 éves beépítési élettartam alatt ezek a megtakarítások gyakran meghaladják a kezdeti árkülönbséget az olcsóbb visszacsapó szelepekhez képest.
Az energiahatékonyság a gazdasági értékhez is hozzájárul. Az RVP 30 visszacsapó szelep alacsony nyomásesési jellemzői azt jelentik, hogy kevesebb szivattyúteljesítmény megy el a folyadék szelepen való átnyomásakor. Folyamatosan működő nagy rendszerekben ez az energiamegtakarítás évente több ezer dollárt is elérhet.
A karbantartási költségek alacsonyak maradnak, mivel az RVP 30 szabványos tömítőkészleteket használ, és csak alapvető szerszámokat igényel a szervizeléshez. Cserealkatrészek továbbra is elérhetők a HYDAC-tól és a forgalmazóktól még az évtizedekkel ezelőtt beszerelt szelepekhez is. Az alkatrészek hosszú távú rendelkezésre állása megóvja a berendezésekbe való befektetést és csökkenti az elavulás kockázatát.
Jövőbeli trendek és digitális integráció
A hidraulikus alkatrészipar fokozatosan beépíti az érzékelőket és a digitális felügyeletet. Míg a jelenlegi visszacsapó szelep RVP 30 tisztán mechanikus eszköz, a jövőbeli verziók nyomásérzékelőket vagy áramlásfigyelőket tartalmazhatnak a szelepházba integrálva. Ezek a kiegészítések lehetővé teszik a prediktív karbantartást azáltal, hogy észlelik a teljesítményromlást a teljes meghibásodás előtt.
Az Ipar 4.0 kezdeményezések a hidraulikus alkatrészek és a vezérlőrendszerek közötti nagyobb kapcsolódást szorgalmazzák. Az RVP 30 intelligens változata kommunikálhat állapotáról egy központi felügyeleti rendszerrel, figyelmeztetve a kezelőket, ha karbantartás esedékes, vagy ha a működési feltételek meghaladják a tervezési határokat. Ez a fejlesztés összhangban van az állapotalapú karbantartás, nem pedig az időalapú szervizintervallumok szélesebb irányzatával.
E technológiai lehetőségek ellenére a visszacsapó szelep RVP 30 alapvető kialakítása valószínűleg változatlan marad. A rugós feszítőfej-mechanizmus több évtizedes szolgálati időn keresztül, számtalan alkalmazáson bevált. A digitális fejlesztések inkább kiegészítik, mint helyettesítik az alapvető mechanikai funkciót.
A helyes döntés meghozatala
Az RVP 30 visszacsapó szelep kiválasztása a szelep képességeinek a rendszerkövetelményekhez való illeszkedésétől függ. Az RVP 30 bizonyított teljesítményt nyújt az akár 350 bar maximális névleges nyomást és akár 600 liter/perc áramlási sebességet igénylő alkalmazásokhoz. A szivárgásmentes tömítés kritikus fontosságú azokban a rendszerekben, ahol még kis mennyiségű ellenirányú áramlás is problémákat okoz.
A költségvetési szempontok minden projektnél fontosak. Az RVP 30 visszacsapó szelep többe kerül, mint az alapvető alternatívák, de kevesebbe, mint a hasonló specifikációjú, elektronikusan vezérelt szelepek. Ez a középmezőnybe helyezi, ahol a teljesítmény és a megbízhatóság indokolja a prémium árat anélkül, hogy elérné a luxusszintet.
A műszaki támogatás és a dokumentáció elérhetősége az RVP 30-at részesíti előnyben olyan összetett rendszerekben, ahol integrációs kihívások merülhetnek fel. A HYDAC mérnöki segítséget és részletes specifikációkat biztosít, amelyek segítenek a rendszertervezőknek az alkatrészek kiválasztásában. Ez a támogatás értékesnek bizonyul a váratlan problémák hibaelhárításakor vagy a teljesítmény határainak feszegetésekor.
A visszacsapó szelep RVP 30 az igényes alkalmazásokban való egyenletes teljesítményével vívta ki hírnevét. Specifikációinak, megfelelő telepítési eljárásainak és karbantartási követelményeinek megértése segít a felhasználóknak maximálisan kihasználni ezt a hidraulikus alkatrészt. Legyen szó drága szivattyúk védelméről, az akkumulátor nyomásának fenntartásáról vagy a mobil berendezések áramlásának szabályozásáról, az RVP 30 megbízható, egyirányú áramlásszabályozást biztosít, amely biztosítja a hidraulikus rendszerek zavartalan működését.
