Ha hidraulikus rendszerekkel dolgozik, a folyadék megfelelő irányú áramlása fontosabb, mint gondolná. A Bosch Rexroth Z1S visszacsapószelepes szendvicslemeze pontosan ezt teszi – engedi a folyadékot egy irányba, miközben megakadályozza a visszafelé áramlást. Ez az egyszerű munka mindenben kulcsfontosságú a gyári gépektől az építőipari berendezésekig.
Mitől más a Z1S visszacsapószelepes szendvicslemez?
A Z1S visszacsapó szelep szendvicslemez nevét a beszerelés módjáról kapta. Ahelyett, hogy tömlőkkel és szerelvényekkel csatlakozna, más alkatrészek közé ül, mint egy szendvicsréteg. Ez a kialakítás helyet takarít meg, és csökkenti a csatlakozási pontok számát, ahol szivároghat. A szelep rugós szelepmozgató mechanizmust használ, amely szorosan zár a fordított áramlás ellen, így közel nulla szivárgás érhető el, még akkor is, ha a nyomás eléri a 350 bar-t.
A visszacsapó szelep szendvicslemezes kialakítása jól működik szűk helyeken. A gépgyártók gyakran több Z1S egységet függőlegesen egymásra helyeznek a hidraulikus elosztókba, így bonyolult vezérlőáramköröket hoznak létre anélkül, hogy terjedelmes külső csöveket kellene hozzáadniuk. Ez a moduláris megközelítés követi az ISO 4401 szabványokat, ami azt jelenti, hogy a Z1S visszacsapó szelep szendvicslemez illeszkedik a különböző gyártók alkatrészeihez.
Hogyan működik a Z1S visszacsapószelepes szendvicslemez?
Minden Z1S visszacsapó szelepes szendvicslemez belsejében egy – általában nagy teljesítményű műanyagból készült – tartó található, amelyet egy rugó tartja az üléshez. Amikor a folyadék nyomása az előre irányból eléri a repedési nyomás küszöbét, a patron felemelkedik és a folyadék átáramlik. Abban a pillanatban, amikor a nyomás lecsökken vagy megfordul, a rugó visszanyomja a patront, ezzel lezárva a járatot.
A Z1S sorozat különböző repedési nyomásokat kínál: 0,5, 1,5, 3 és 5 bar opciókat. Az alacsonyabb repedési nyomás jobban működik azokban a rendszerekben, ahol minimális ellenállásra van szükség, míg a magasabb beállítások megakadályozzák a nyomáscsúcsok miatti véletlen nyitást. A visszacsapó szelep szendvicspanel konfigurációja akár 40 liter/perc áramlást is képes kezelni a 6-os méretű modelleknél és 100 liter/perc a 10-es méretű változatoknál.
A megfelelő Z1S visszacsapószelepes szendvicslemez kiválasztása
A Bosch Rexroth a Z1S visszacsapó szelep szendvicspanelének nyolc különböző zárófunkciós változatát gyártja. Egyesek blokkolják az áramlást egy csatornában, míg mások egyidejűleg két csatornát kezelnek. A leggyakoribb verzióblokkok az A2-es portról az A1-re áramlanak, de szinte minden áramkör-konfigurációhoz találsz lehetőségeket.
A méret számít a visszacsapószelepes szendvicslemez kiválasztásakor. A 6-os méretű Z1S körülbelül 0,8 kilogrammot nyom, és akár 350 bar nyomást is bír. A 10-es méretű egységek nagyobbak, 2,3 kilogrammal, de 100 liter/perc áramlást képesek kezelni. Mindkét változat ásványi hidraulikaolajjal működik, és biológiailag lebomló folyadékokhoz is adaptálható, ha kompatibilis tömítéseket választ.
A tömítés anyaga jelentősen befolyásolja a teljesítményt. A szabványos FKM tömítések a legtöbb alkalmazást jól kezelik, különösen akkor, ha a folyadék sebessége meghaladja a 4 métert másodpercenként. Alacsonyabb nyomás és lassabb áramlási helyzetekben a puha NBR tömítések csökkentik az illeszkedő felületek kopását. A visszacsapó szelep szendvicslemeze tovább tart, ha a tömítés megfelel az Ön működési feltételeinek.
A Z1S visszacsapószelepes szendvicslemez felszerelése
A megfelelő telepítés határozza meg, hogy a Z1S visszacsapó szelep szendvicslemeze milyen jól működik. A rögzítési felületnek 0,01 milliméter/100 milliméteren belül sima és simának kell lennie, felületi érdességük pedig nem haladhatja meg a 4 mikrométert. Ezek a specifikációk pontosnak tűnhetnek, de megakadályozzák az idő múlásával kialakuló szivárgásokat.
A visszacsapó szelep szendvicspanel négy csavarral rögzíthető – M5 a 6-os mérethez vagy M6 a 10-es méretű modellekhez. Itt a nyomaték számít. A 6-os méretű egységekhez 8-10 newtonméter, míg a 10-es mérethez 15,5 newtonméter plusz-mínusz 10 százalék szükséges. A 10.9-es szilárdsági osztályú csavarok használata biztosítja, hogy a rögzítés még vibráció esetén is stabil marad.
A Z1S visszacsapó szelep szendvicslemezt bármilyen irányban felszerelheti. A kialakítás nem függ a gravitációtól, hogy működjön. Csak ügyeljen arra, hogy az egyes modellekhez mellékelt kék műanyag persely védve maradjon az összeszerelés során. Ez a persely további tömítést biztosít, és nem szabad megsérülnie vagy eltávolítani, hacsak nem cseréli ki a teljes szelepet.
Hol működik a legjobban a Z1S visszacsapószelepes szendvicspanel
A hidraulikus prések a visszacsapószelepes szendvicspanelekre támaszkodnak a terhek biztonságos megtartása érdekében. Amikor a préselés szünetel a ciklusok között, a Z1S megakadályozza a folyadék visszaáramlását, ami lehetővé tenné, hogy a préshenger lefelé sodródjon. Ez a tehertartó funkció a biztonság és a pontosság szempontjából egyaránt fontos.
A szerszámgépek a Z1S visszacsapószelepes szendvicslemezt használják CNC orsókban és szerszámcserélőkben. A kompakt szendvics kialakítás a forgó alkatrészek körüli szűk helyeken is elfér. Ezekben a gépekben a nagy sebességű áramkörök előnyösek a szelep fém tömítésének lehetőségéből, amely 4 méter/másodperc feletti sebességet kezel túlzott kopás nélkül.
Az olyan mobil berendezéseknek, mint a kotrógépek és daruk, megbízható áramlásszabályozásra van szükség nehéz körülmények között. A Z1S visszacsapó szelep szendvicslemez kezeli az építkezéseken szokásos hőmérséklet-ingadozásokat és vibrációt. A visszacsapószelepes szendvicspanel szögletes változatai segítik a folyadékáramlás hatékony irányítását a mozgó gépek szűk keretei között.
A Z1S visszacsapószelepes szendvicslemez karbantartása
A tiszta hidraulikafolyadék biztosítja a visszacsapó szelep szendvicspanelének megfelelő működését. A Bosch Rexroth ISO 4406 szennyezettségi osztályt ad meg 20/18/15, amely 20 mikrométerig szűrést igényel. A piszkos folyadék miatt a lapka megtapad vagy idő előtt elkopik, ami szivárgáshoz vagy záródási kudarchoz vezet.
A rendszeres ellenőrzések során ellenőrizni kell, hogy nincs-e külső szivárgás a rögzítési felület körül, és meg kell mérni a nyomásesést a szelepen. A nyomásesés növekedése gyakran jelzi a belsejében felhalmozódó szennyeződést. A Z1S visszacsapó szelep szendvicslemeze nem kínál helyszíni javítási lehetőségeket – ha a belső csapágyszerelvény meghibásodik, ki kell cserélni a teljes egységet.
A hőmérséklet befolyásolja a visszacsapó szelep szendvicspanelének működését. A Z1S -20°C és +80°C között működik, a legtöbb hidraulikafolyadék hőmérséklet-tartományhoz illeszkedve. A folyadék viszkozitásának másodpercenként 2,8 és 500 négyzetmilliméter között kell maradnia. Ezeken a tartományokon kívül előfordulhat, hogy a szelep nem nyílik ki a megadott repedési nyomáson, vagy szivároghat.
Gyakori Z1S visszacsapó szelep szendvicspanel-problémák hibaelhárítása
Ha a visszacsapó szelep szendvicslemeze nem nyílik ki, általában a szennyeződés okozza a problémát. A rendszer ISO tisztasági szabványok szerinti átöblítése gyakran megoldja az elakadási problémákat. Ha az öblítés nem működik, előfordulhat, hogy a rugó elfáradt, és ki kell cserélni – ami azt jelenti, hogy az egész szelepet ki kell cserélni.
A Z1S visszacsapó szelep szendvicslemezén keresztüli túlzott szivárgás általában kopott tömítésekre vagy a tömítés anyagával összeférhetetlen folyadék használatára utal. Ellenőrizze, hogy a megfelelő típusú hidraulikaolajat használja-e, és hogy a tömítések megfelelnek-e az alkalmazásnak. A bioalapú folyadékok más tömítéseket igényelnek, mint a hagyományos ásványolajok.
A Bosch Rexroth a Z1S visszacsapó szelep szendvicspanelének nyolc különböző zárófunkciós változatát gyártja. Egyesek blokkolják az áramlást egy csatornában, míg mások egyidejűleg két csatornát kezelnek. A leggyakoribb verzióblokkok az A2-es portról az A1-re áramlanak, de szinte minden áramkör-konfigurációhoz találsz lehetőségeket.
A zajos működés gyakran a kavitációból adódik – amikor a folyadék sebessége túl magas lesz, és gőzbuborékok keletkeznek, amelyek hevesen összeesnek. Áramláscsillapítás hozzáadásával vagy fémtömítésekkel ellátott visszacsapószelepes szendvicspanelre való áttérés csökkentheti a kavitációs zajt. Néha a rendszernyomás növelése megszünteti a kavitációt okozó körülményeket.
A Z1S visszacsapó szelep szendvicspanel összehasonlítása más opciókkal
A beépített visszacsapó szelepek olcsóbbak, mint a szendvicspanelek, de több helyet foglalnak el, és további tömlőcsatlakozásokat igényelnek. A Z1S visszacsapó szelep szendvicslemez közvetlenül a szelepsorba integrálható, kiküszöbölve a négy tömlővéget és azok esetleges szivárgási pontjait. Az elosztócsőre szerelt rendszerek esetében a szendvics kialakítás ésszerűbb.
A pilóta működtetésű visszacsapó szelepek olyan távvezérlési képességeket kínálnak, amelyek a Z1S visszacsapó szelep szendvicslemezéből hiányoznak. Mindazonáltal további vezérlővezetékeket és vezérlőszelepeket igényelnek, ami bonyolultabbá teszi a rendszert, amelyre esetleg nincs szüksége. Az egyszerű, egyirányú áramlásszabályozás érdekében a közvetlen működtetésű Z1S megbízható teljesítményt nyújt extra alkatrészek nélkül.

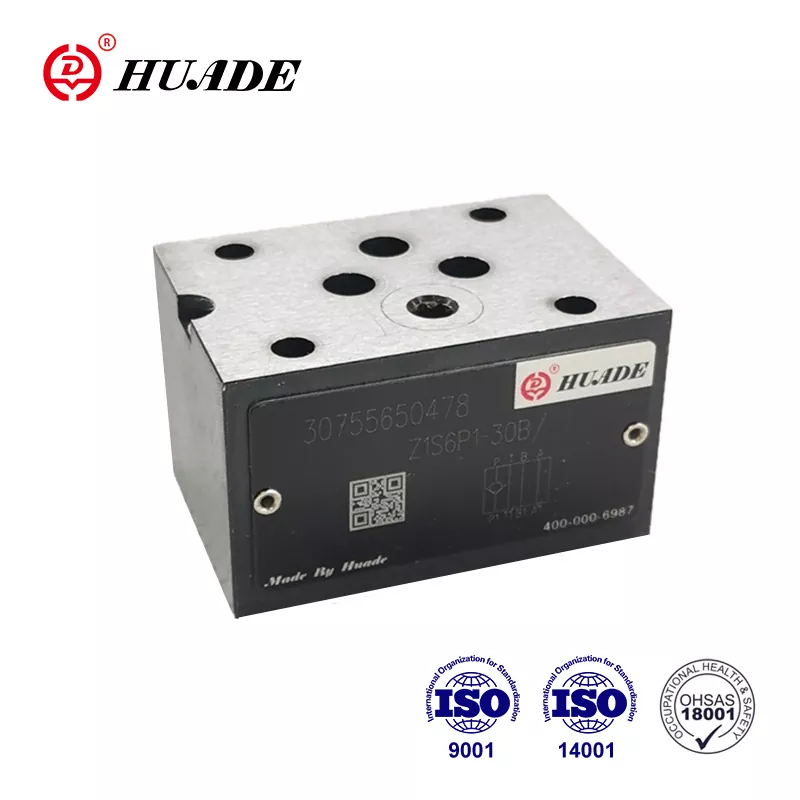

Az olyan alternatív gyártók, mint a Huade és a Hengli olyan visszacsapószelepes szendvicspaneleket gyártanak, amelyek kompatibilisek az ISO 4401 szabványokkal. Ezek az opciók 30-50 százalékkal olcsóbbak lehetnek, mint az eredeti Bosch Rexroth egységek. A minőség általában megfelel a nem kritikus alkalmazások követelményeinek, de az eredeti Z1S szelepek bizonyítottan megbízhatóak az igényes környezetben.
Hozza ki a legtöbbet Z1S visszacsapószelepes szendvicslemezéből
A Z1S visszacsapó szelep szendvicslemez megbízható egyirányú áramlásszabályozást biztosít, ha a szelepet az alkalmazásához igazítja. A megfelelő repedési nyomás, tömítéstípus és méret kiválasztása biztosítja az optimális teljesítményt. A megfelelő szerelés megfelelő nyomatékkal és felület-előkészítéssel megakadályozza a szivárgást. A folyadék tisztaságának megőrzése és a hőmérsékleti határok betartása meghosszabbítja az élettartamot.
Ez a visszacsapószelepes szendvicslemez 0,5 bar és 350 bar közötti nyomású rendszerekben működik, és megfelelő tömítésekkel kezeli az ásványi olajokat vagy biológiailag lebomló folyadékokat. A kompakt szendvics rögzítés csökkenti a helyigényt, miközben szivárgásmentes működést biztosít. Akár új hidraulikus rendszert tervez, akár egy meglévőt korszerűsít, a Z1S visszacsapó szelep szendvicslemez bevált megoldást kínál az irányított áramlás szabályozására.
