Ha hidraulikus rendszerekkel dolgozik, a megfelelő irányítószelep kiválasztása megzavarhatja vagy megzavarhatja a működését. A Bosch Rexroth WMM 10 irányított vezérlőszelepe népszerű választás lett az ipari környezetben, és ennek jó oka van. Ez a kézi működtetésű szelep nagy nyomást és nagy áramlási sebességet kezel, miközben megőrzi a nehezen párosítható megbízhatóságot.
Mitől tűnik ki a WMM 10-ből?
A WMM 10 irányított vezérlőszelepet hidraulikafolyadék kézi vezérlésére tervezték ipari gépekben. Különlegessége az, hogy képes akár 315 bar nyomást is kezelni a P, A és B csatlakozókban, 160 liter/perc áramlási sebesség mellett. Ezek a számok azért fontosak, mert lehetővé teszik a szelep számára, hogy nagyméretű hidraulikus működtetőket vezéreljen anélkül, hogy a válaszidő vagy a pontosság rovására menne.
A szelep egyszerű, de hatékony kialakítást használ. Ha mozgatja a kézi fogantyút, az elmozdít egy belső orsót, amely átirányítja a hidraulikafolyadék áramlását. Ez a közvetlen mechanikus kapcsolat azonnali visszajelzést és irányítást biztosít a kezelőnek, ami különösen értékes a gép beállításakor vagy vészhelyzetekben. A kapcsolási idő általában 10 és 45 milliszekundum közé esik, az olaj viszkozitásától és a fogantyúra kifejtett erőtől függően.
A műszaki előírások megértése
A WMM 10 irányított vezérlőszelep követi az NG10 méretezési szabványt, más néven D05 vagy CETOP 5. Ez a szabványosítás azt jelenti, hogy a szelep más NG10 szelepeket is helyettesíthet a szerelőlap módosítása nélkül. A szelep súlya 3,3 és 4,4 kilogramm között mozog, és bármilyen pozícióban felszerelhető, rugalmasságot biztosítva a rendszer tervezésében.
Az egyik részlet, amelyet gyakran figyelmen kívül hagynak, a visszatérő nyílás nyomáshatára. Míg a működő portok 315 bar-t képesek kezelni, a T-port (visszatérő vonal) 160 bar-on max. Ez a különbség számít a hidraulikus áramkör tervezésekor. A nagynyomású tüskék a visszatérő vezetékben az orsó megtapadását vagy váratlan elmozdulását okozhatják, ezért sok mérnök kifejezetten alacsony nyomású visszatérő vezetékeket tervez a WMM 10 irányított vezérlőszelepet használó rendszerek számára.
A szelep kapcsolásához szükséges üzemi erő a konfigurációtól függ. A rugós visszatérésű modellekhez 18-20 Newton, míg a reteszelő változatokhoz (a modellkódban "F"-vel jelölve) 30-40 Newton erő szükséges. A reteszelő funkció rögzíti az orsót a helyén, ami akkor hasznos, ha a fogantyú megfogása nélkül kell a szelep beállítását fenntartani.
A modellkód olvasása
A típuskód megértése segít a megfelelő szelep megrendelésében. Egy tipikus kód, mint például a 4WMM10E5X/F, meghatározott komponensekre bomlik. A „4” négy portot jelöl, a „WMM” azt jelzi, hogy ez egy kézi működtetésű emelőszelep, a „10” az NG10 méretet jelöli, az „E” az orsó konfigurációját írja le (ebben az esetben az összes port le van tiltva semleges állásban), az „5X” az alkatrészsorozatot jelöli, az „F” pedig azt, hogy van rögzítőmechanizmusa.
A spool szimbólum valódi különbséget jelent a rendszer viselkedésében. Egy "E" orsó blokkolja az összes portot semleges helyzetben, ami megakadályozza a hajtóművek elsodródását. A "W" orsó az összes portot a tartályhoz köti semleges állásban, ami tehermentesíti a szivattyút és csökkenti a hőfelhalmozódást. A "J" orsó soros áramkört hoz létre, amely jó kis sebességű működéshez. A nem megfelelő spooltípus kiválasztása teljesítménybeli problémákhoz vezethet, ezért érdemes időt szánni a rendszerigények megértésére.
Hidraulikafolyadék kompatibilitás
A WMM 10 irányított vezérlőszelep különféle hidraulikafolyadékokkal működik, de mindegyik típusnak sajátos követelményei vannak. Az olyan szabványos ásványolajok, mint a HL vagy HLP, NBR vagy FKM tömítésekkel működnek, és normálisan működnek a teljes nyomástartományban. A biológiailag lebomló megoldások, például a HETG folyadékok szintén NBR vagy FKM tömítéseket használnak, míg a HEES folyadékokhoz kifejezetten FKM tömítésekre van szükség.
A víztartalmú tűzálló folyadékok (HFC) különleges kihívásokat jelentenek. Ha HFC folyadékokat használ a WMM 10 irányított vezérlőszeleppel, a nyomáskülönbséget 50 bar-ra kell korlátoznia a normál 315 bar helyett. A szelep várható élettartama is 50-100 százalékkal csökken HFC-folyadékokkal. A kavitáció elkerülése érdekében a visszatérő nyílást is elő kell terhelni az üzemi nyomáskülönbség körülbelül 20 százalékára. Ezek az extra követelmények növelik a teljes birtoklási költséget, így ezt is vegye figyelembe döntésében, ha HFC folyadékokat fontolgat.
Az üzemi hőmérséklet-tartományok a tömítés anyagától függően változnak. Az NBR tömítések negatív 30-tól pozitív 80 Celsius-fokig működnek magának a folyadéknak, míg a környezeti hőmérsékletnek negatív 20 és pozitív 70 Celsius-fok között kell maradnia. Az FKM tömítések kissé eltérő tartományokat kínálnak, negatív 20 Celsius foktól pozitív 80 Celsius-fokig terjednek a folyadék hőmérsékletére.
Rendszerének tisztán tartása
Az olaj tisztasága óriási különbséget jelent a szelep teljesítményében. A WMM 10 irányított vezérlőszelephez az ISO 4406 20/18/15 osztályú vagy jobb folyadéktisztaság szükséges. Ez technikai túlzásnak tűnhet, de a szennyeződés a vezető oka annak, hogy a kézi működtetésű szelepekben az orsó megtapad. Még a kis részecskék is beékelődhetnek az orsó és a furat közé, amitől a szelep lefagy vagy lassan mozog.
A jó minőségű szűrőrendszer telepítése hosszú távon megtérül. A szelep átlagos veszélyes meghibásodási ideje (MTTFd) tiszta körülmények között eléri a 150 évet, ami azt mutatja, hogy maga a szelep rendkívül megbízható. A legtöbb meghibásodás külső tényezőkre vezethető vissza, mint például szennyezett olaj, nem megfelelő telepítés vagy a megadott nyomástartományon kívüli működés.
Gyakori problémák és megoldások
Az orsó beragadása a WMM 10 irányított vezérlőszelep leggyakoribb problémája. Ez általában akkor fordul elő, amikor részecskék halmozódnak fel az orsó körül, vagy amikor hideg hőmérsékleten, nagy viszkozitású olajjal működik. A megoldás magában foglalja a megfelelő olajtisztaság fenntartását és annak biztosítását, hogy a hidraulikafolyadék viszkozitása a 2,8-500 négyzetmilliméter/másodperc tartományban maradjon.
Váratlan orsómozgás fordulhat elő a reteszelő változatoknál, ha a visszatérő vezetékben a nyomáscsúcsok felülmúlják a 30-40 Newton tartóerőt. Ez biztonsági kockázatot jelent, mivel a szelep helyzete megváltozhat a kezelő beavatkozása nélkül. Egy visszacsapó szelep beépítése a visszatérő vezetékbe vagy egy külön kisnyomású visszatérő kör kialakítása megoldja ezt a problémát.
A tömítések szivárgása idővel kialakul, mivel a tömítések a normál működés miatt kopnak. A rendszeres ellenőrzés ilyen korán észleli, mielőtt a kis szivárgások komoly problémákká válnának. A tömítések cseréjekor ügyeljen arra, hogy a tömítés anyagát a hidraulikafolyadék típusához igazítsa.
Árképzés és alternatívák

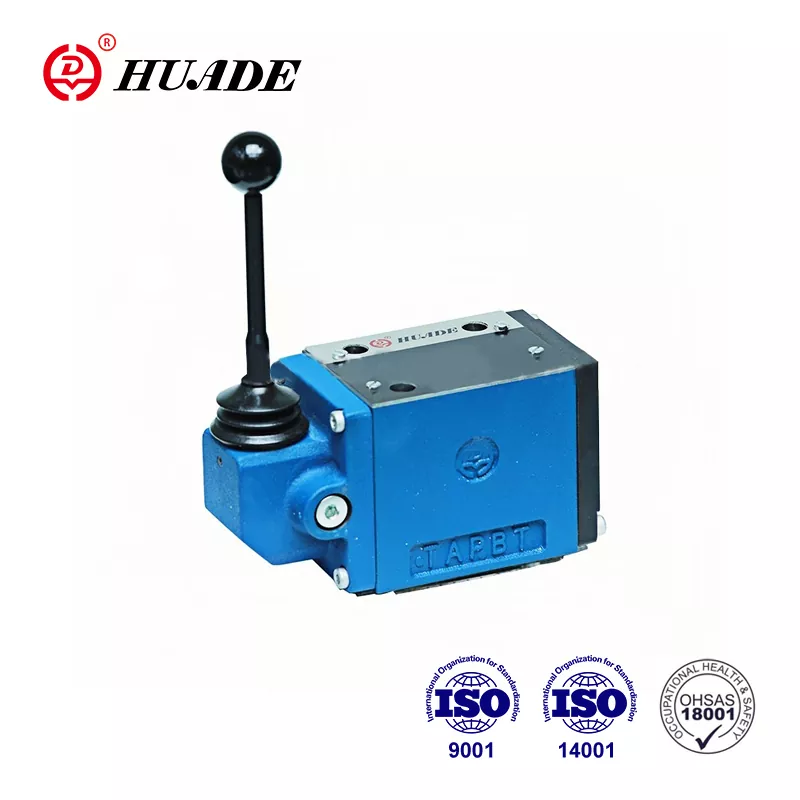

A Bosch Rexroth WMM 10 irányított vezérlőszelepe általában 1091 és 1114 USD között van az OEM alkatrészekért. Ez az ár a Rexroth márkához tartozó mérnöki minőséget és tanúsítványt tükrözi. Az olyan gyártók olcsóbb alternatívái, mint a Huade, 38 és 132 USD között mozognak, és NG10 kompatibilitást követelnek, de ezek kockázatokkal járnak.
A kínai gyártók funkcionálisan hasonló szelepeket gyártanak sokkal alacsonyabb áron. A Huade egy WMM 10 egyenértéket kínál, amely megfelel a 315 bar nyomás és a 160 liter/perc áramlás alapvető követelményeinek. Felmerül a kérdés, hogy a költségmegtakarítás indokolja-e a pontosság, a dokumentáció minősége és a hosszú távú támogatás lehetséges kockázatait.
Az alternatívák összehasonlításakor ügyeljen a tényleges specifikációkra, ne csak a modellszámra. Néhány NG6 szelep hasonló elnevezési konvenciót használ, de csak percenként 80 litert kezel, ami szűk keresztmetszetet jelentene a rendszerben. Győződjön meg arról, hogy bármelyik alternatíva valóban biztosítja azt a 160 liter/perc kapacitást, amely alkalmassá teszi a WMM 10 irányítószelepet a nagyobb hajtóművekhez.
Bevált telepítési gyakorlatok
A WMM 10 irányított vezérlőszelep megfelelő felszerelése a szerelési felülettel kezdődik. A szelep a DIN 24340 A vagy ISO 4401-05-04-0-05 szabványoknak megfelelő allemezre szerelhető. Húzza meg a rögzítőcsavarokat a specifikációnak megfelelően, és használja a megfelelő tömítéseket a szelep és az allemez között. Még a kis telepítési hibák is belső szivárgáshoz vagy teljesítménycsökkenéshez vezethetnek.
A csőméret sokkal fontosabb, mint azt sokan gondolják. Amikor az áramlási sebesség megközelíti a 160 liter/perc értéket, az alulméretezett csövek túlzott nyomásesést és hőfelhalmozódást okoznak. A visszatérő vezeték különösen megfelelő méretezést igényel a T-csatlakozó alacsonyabb nyomásértéke miatt.
Nagy tranziens áramlási sebességű rendszerek esetén a fojtószelep-patron beszerelése a P csatornába megakadályozza a lökéshullámokat és a kavitációt. A 0,8 milliméteres nyílású B08-as kazetta jó kiindulási alapot biztosít, bár előfordulhat, hogy az Ön speciális alkalmazását módosítani kell. Ez a kis kiegészítés jelentősen megvédi a szelep élettartamát a hirtelen terhelésváltozásokkal járó rendszerekben.
Karbantartási stratégia
A proaktív karbantartási megközelítés maximalizálja a WMM 10 irányított vezérlőszelep 150 éves potenciális élettartamát. A rendszeres olajelemzés felderíti a szennyeződési problémákat, mielőtt azok károsítanák a szelepet. A vizsgálatnak ki kell terjednie legalább a részecskeszámra, a viszkozitásra és a nedvességtartalomra.
A szűrőcsere intervallumai a működési környezettől és a szennyeződés mértékétől függenek. A nagy poros környezetben havi szűrőcserére lehet szükség, míg a tiszta ipari környezetben több hónapig is eltarthat. A szűrőcsere előtt ne várja meg a nyomáskülönbség-riasztások működését, mert előfordulhat, hogy bizonyos sérülések már bekövetkeztek.
A tömítések cseréje az üzemórákon és a nyomásciklusokon alapuló előre látható ütemezés szerint történik. A tartalék tömítéskészletek kéznél tartása csökkenti az állásidőt, amikor a csere szükségessé válik. Dokumentálja karbantartási tevékenységeit, hogy olyan mintákat alakítson ki, amelyek segítenek előre jelezni a jövőbeli igényeket.
Mikor válasszuk a WMM-et 10
A WMM 10 irányított vezérlőszelep kiváló azokban az alkalmazásokban, ahol a kézi vezérlés előnyt jelent az elektromos működtetéssel szemben. A gépbeállítási eljárások gyakran előnyösek a kézi szelepek közvetlen érzetéből és azonnali reagálásából. A vészhelyzeti felülírási rendszerek is előnyben részesítik a kézi szelepeket, mert ezek elektromos meghibásodások esetén is működnek.
A nagy építőipari berendezések, szerszámgépek és prések a WMM 10 tipikus alkalmazásai. A nagy nyomáskapacitás és a nagy áramlási sebesség kombinációja kielégíti a nagy hidraulikus hengerek és motorok igényeit. A reteszelés opció jól működik olyan alkalmazásoknál, ahol más feladatok elvégzése közben zárolni kell egy beállítást.
A szelep azonban nem minden helyzetben ideális. A távvezérlést igénylő automatizált rendszereknek elektromos működtetésű szelepeket kell használniuk. Az egyszerű be- és kikapcsoláson túl precíz áramlásszabályozást igénylő alkalmazásokhoz arányos szelepekre lehet szükség. Ezen korlátozások megértése segít kiválasztani a megfelelő szelepet az Ön speciális igényeinek.
Végső megfontolások
A WMM 10 irányított vezérlőszelep kiforrott hidraulikus technológiát képvisel, amely megfelelő alkalmazás esetén megbízható teljesítményt nyújt. 315 bar nyomásértéke és 160 liter/perc áramlási kapacitása az NG10 méretosztály nagyobb teljesítményű kézi szelepei közé sorolja. A 150 éves MTTFd szám szilárd tervezést tükröz, bár ennek eléréséhez oda kell figyelni a rendszer tisztaságára és a megfelelő karbantartásra.
Új rendszer tervezésekor vagy egy meglévő szelep cseréjekor összpontosítson arra, hogy a szelepek képességeit a tényleges igényeihez igazítsa. Ne feltételezze, hogy a magasabb specifikációk mindig jobb teljesítményt jelentenek. A megfelelően méretezett és karbantartott WMM 10 irányított vezérlőszelep túléli az általa vezérelt gépek többségét.
Az OEM és az alternatív beszállítók közötti döntés végső soron az Ön kockázattűrésétől és a teljes költség számításától függ. A kezdeti árkülönbségek vonzónak tűnnek, de figyelembe veszik a műszaki támogatás értékét, a dokumentáció minőségét és a jótállást. Azoknál a kritikus alkalmazásoknál, ahol az állásidő magas költségekkel jár, az OEM-opció általában a magasabb előzetes ár ellenére is pénzügyileg ésszerű.
A WMM 10 irányított vezérlőszelep műszaki részleteinek megértése segít megalapozott döntéseket hozni a specifikációval, a telepítéssel és a karbantartással kapcsolatban. Ez a tudás közvetlenül jobb rendszerteljesítményben és hosszabb komponens-élettartamban nyilvánul meg, ami végső soron javítja az eredményt.
