Ha hidraulikus rendszerekkel dolgozik, olyan alkatrészekre van szüksége, amelyek biztosítják a folyadékok megfelelő áramlását. A Check Valve RVP 25 egy megbízható eszköz, amelyet pontosan erre terveztek. Ez a szelep lehetővé teszi a hidraulikaolaj szabad áramlását egy irányba, miközben megakadályozza a visszafelé áramlást. Ez egy egyszerű koncepció, de a visszacsapó szelep RVP 25 rendkívül jól végzi ezt a feladatot közepes és nagy nyomású rendszerekben.
Az RVP 25 a visszacsapó szelepek családjába tartozik, amelyeket olyan jól ismert európai gyártók gyártanak, mint a HYDAC és az MHA Zentgraf. Olyan cégektől is találhat kompatibilis verziókat, mint a Huade és a Hengli. Ezek a szelepek közvetlenül az elosztókra szerelhetők fel, amelyek fémblokkok, amelyek hidraulikus csatlakozásokat szerveznek. Ez a kialakítás helytakarékos és tisztábbá teszi a telepítést, mint az egyedi csőszerelvények használata.
A „25” szám a szelep névleges méretére utal, amely DN25 vagy nagyjából egy hüvelyk átmérőjű. Ez a méret közepes és nagy áramlási sebességet képes kezelni, jellemzően 150 és 550 liter/perc között. Ez elég építőipari gépekhez, ipari gépekhez és automatizált rendszerekhez. A visszacsapó szelep RVP 25 olyan alkalmazásokban működik a legjobban, ahol állandó egyirányú áramlásra van szükség gyakori kerékpározás nélkül.
Hogyan működik a visszacsapó szelep RVP 25 valójában
A visszacsapó szelep RVP 25 belsejében talál néhány alapvető alkatrészt, amelyek együtt működnek. Van egy szeleptest, egy kúp alakú ülék, egy mozgó dugattyú vagy golyó, egy rugó és gumitömítések, úgynevezett O-gyűrűk. A kialakítás egyszerű, ami megbízhatóvá teszi.
Amikor a hidraulikafolyadék a megfelelő irányba nyomja át a szelepet, a nyomás legyőzi a rugóerőt. Ez eltolja a dugattyút az ülésétől, és nyílást hoz létre a folyadék áthaladásához. A nyomásesés ezen előremenő áramlás során viszonylag alacsony, általában csak néhány bar, még nagy áramlási sebességeknél is. Ez a hatékonyság azt jelenti, hogy a szivattyú nem dolgozik a szükségesnél keményebben.
Amikor a folyadék megpróbál visszafelé folyni, a rugó azonnal visszanyomja a dugattyút az üléshez. A kúp alakja szoros tömítést hoz létre, és a fordított nyomás valójában segít még szorosabbra szorítani a tömítést. Ez a fém-fém érintkező szinte minden szivárgást megállít. Az olyan ipari szabványok szerint, mint a DIN EN 12266, a visszacsapó szelep RVP 25 eléri az úgynevezett "zéró szivárgás" besorolást, bár a valós körülmények között normálisnak mondható némi minimális szivárgás.
A különböző gyártók kissé eltérő belső kialakítást használnak. A HYDAC változatok jellemzően kúp alakú dugattyút használnak a precíziós vezérléshez. A Zentgraf modellek gyakran golyós kialakítást használnak, amely gyorsabban reagál alacsonyabb nyomáson. Mindkét megközelítés jól működik, de a kúpos kialakítás általában szűkebb tűréseket biztosít. Az egyik gyártótól származó RVP 25 visszacsapó szelep 2,8 és 500 négyzetmilliméter/másodperc közötti viszkozitású ásványi alapú hidraulikaolajokat kezel. A hidraulikafolyadékot legalább 20 mikronra szűrve kell tartani, hogy elkerülje a szelep belsejében a szennyeződést.
A lényeges műszaki adatok
Az RVP 25 visszacsapó szelep specifikációinak megismerése segít kiválasztani a rendszeréhez megfelelő szelepet. Az üzemi nyomás az egyik legfontosabb szám. A legtöbb RVP 25 szelep akár 350 bar nyomást is képes kezelni, ami körülbelül 5000 font/négyzethüvelyk. A beszállítók, például a Huade és a Hengli egyes verziói 315 bar nyomásra vannak besorolva, ami még mindig bőven elegendő a legtöbb alkalmazáshoz. Ez a nyomásérték akkor érvényes, ha normál ásványolajat használ normál hőmérsékleten.
A maximális áramlási sebesség gyártónként kissé eltér. A HYDAC az RVP 25 visszacsapó szelepét percenként 150 gallonra vagy körülbelül 568 literre értékeli. A Zentgraf és a kompatibilis kínai gyártók 400 és 550 liter/perc közötti áramlási sebességet állítanak. A rendszer által kezelt tényleges áramlás attól függ, hogy mekkora nyomásesést tud elfogadni. Magasabb áramlási sebességeknél a nyomásesés növekszik, ami befolyásolhatja a rendszer általános hatékonyságát.
A nyitónyomás, más néven repedési nyomás határozza meg, hogy az RVP 25 visszacsapó szelep mikor kezd kinyílni. A standard változatok körülbelül 7 psi vagy 0,5 bar nyomáson nyitnak. Ez elég alacsony ahhoz, hogy a szelep normál működés közben ne keltsen szükségtelen ellenállást. Rendelhet azonban magasabb nyitási nyomású változatokat is, 25 psi és 65 psi vagy 4,5 bar között. A nagyobb nyitási nyomás jobban működik azokban a rendszerekben, ahol meg kell akadályozni az enyhe visszaáramlást, még minimális fordított nyomás mellett is. Ne feledje, hogy a gyártók plusz-mínusz 30 százalékos tűréshatárt engedélyeznek ezeken a nyitási nyomásértékeken.
A hőmérséklet-tartomány egy másik gyakorlati szempont. Az RVP 25 visszacsapó szelep biztonságosan működik, negatív 20 Celsius foktól pozitív 100 Celsius fokig. Ez negatív 4 Fahrenheit-212 Fahrenheit-fok. Ezek a határértékek a gumi O-gyűrűkből származnak, amelyek jellemzően FPM vagy NBR anyagokból készülnek. Az FPM jobban bírja a magasabb hőmérsékletet, míg az NBR olcsóbb, és mérsékelt körülmények között is jól működik.
Maga a szelepház szénacélból készül, gyakran foszfátbevonattal, hogy ellenálljon a korróziónak. A mozgó dugattyú vagy golyó edzett acélt használ, hogy ciklusok millióit viselje el kopás nélkül. Egyes gyártók horganyzást kínálnak alternatív felületkezelésként. Ezek az anyagválasztások a visszacsapó szelep RVP 25-öt tartóssá teszik a piszkos ipari környezetben.
A csatlakozási lehetőségek közé tartoznak az NPT menetek, a SAE O-gyűrű portok és a BSPP menetek. A legtöbb felhasználó azonban a visszacsapó szelep RVP 25-öt közvetlenül az elosztóra szereli fel csavarokkal, nem pedig menetes csatlakozásokkal. Ez a szerelési mód tisztább és megbízhatóbb a több szelepes rendszereknél.
Fizikai méretek és beépítési követelmények
A megfelelő méretek meghatározása fontos, amikor az RVP 25 visszacsapó szelepet a hidraulikus elosztóba integrálja. A szelep körülbelül 172 milliméter hosszú, 79,5 milliméter magas, és az adott modelltől függően változik a szélessége. Ez körülbelül 6,8 hüvelyk hosszú és 3,1 hüvelyk magas. A rögzítési felület, ahol a szelepcsavarok az elosztóhoz csatlakoznak, 165 milliméter hosszú és 120 milliméter széles a HYDAC változatoknál.
Azok a nyílások, ahol a folyadék belép és kilép, 100 milliméteres távolságra vannak egymástól a középponttól a középpontig. Ez egy szabványos távolság, amelyet számos hidraulikus alkatrész között használnak, ami megkönnyíti a több szelepet befogadó elosztók tervezését. Maga a port átmérője 28 milliméter, egy hüvelykes szerelvényekhez alkalmas.
A visszacsapó szelep RVP 25 fogadásához rögzítőlyukakat kell fúrnia az elosztóba. Ezeknek a furatoknak 11,5 milliméter átmérőjűeknek kell lenniük, és egymástól 60 milliméter távolságra kell elhelyezkedniük. A legtöbb telepítés négy-hat M10-es csavart használ, amelyek átmérője 10 milliméter. Ezeknek a csavaroknak az ajánlott nyomatéka 70 newtonméter, amely biztosítja a szoros tömítést a szelepház vagy az elosztó károsodása nélkül. A túlzott meghúzás megrepedhet a házon, vagy deformálódhat a tömítőfelület.
Az RVP 25 visszacsapó szelep felszerelése előtt ellenőrizze, hogy az elosztó szerelési felülete sík és sima. A felületi érdességnek 0,8 mikrométernél jobbnak, a síkságnak pedig 0,01 mm-en belül kell lennie 100 mm hosszúságonként. Ezek a szűk tűrések megakadályozzák a szivárgást az O-gyűrű tömítése körül. Az RVP 25 szabványos O-gyűrű mérete 32 mm x 3 mm keresztmetszet.
Ha készen áll a beszerelésre, vigyen fel vékony réteg kompatibilis hidraulikaolajat vagy zsírt az O-gyűrűre. Ez a kenés segít az O-gyűrű ülékének megfelelően, csavarás vagy becsípődés nélkül. Helyezze az RVP 25 visszacsapó szelepet az elosztóra, és kézzel indítsa el az összes rögzítőcsavart. Ezután fokozatosan, keresztben húzza meg őket, hasonlóan ahhoz, ahogy egy autó kerékanyáit húzná meg. Ez az egyenletes meghúzás megakadályozza a szelepház elhajlását.
Az RVP 25 visszacsapó szelep bármilyen irányban felszerelhető. Felszerelheti vízszintesen, függőlegesen vagy ferdén. Csak győződjön meg arról, hogy az áramlás iránya megegyezik a szeleptesten jelzett nyíllal. A nyíl a szabad áramlás irányát mutatja, ahol a folyadéknak a P1 porton kell belépnie, és a P2 porton kell kilépnie. A szelep hátrafelé történő felszerelése megakadályozza az áramlást, ami károsíthatja a szivattyút vagy más alkatrészeket.
A súly egy másik szempont, ha mobil rendszert tervez. A Check Valve RVP 25 súlya körülbelül 5,8 kilogramm, ami körülbelül 12,8 font. Ez magában foglalja a szeleptestet és a szabványos rögzítőelemeket. A különböző portkonfigurációkkal rendelkező nagyobb változatok súlya valamivel nagyobb lehet.
Különböző gyártók és beszállítók összehasonlítása
Számos cég gyártja a visszacsapó szelep RVP 25-öt vagy azzal kompatibilis megfelelőit. A különbségek megértése segít intelligens vásárlási döntés meghozatalában a költségvetés és a teljesítményigények alapján.
A HYDAC valószínűleg a legismertebb név a hidraulikus visszacsapó szelepekben. Az RVP 25 visszacsapó szelepük a nyitási nyomás legszélesebb skáláját kínálja, 7 psi-től 65 psi-ig. A HYDAC szelepek szigorú tesztelésen esnek át, és ISO 9001 tanúsítvánnyal rendelkeznek. A HYDAC termékeket olyan forgalmazókon keresztül találhatja meg, mint a ValinOnline és a Motion Industries Észak-Amerikában és Európában. Hátránya a költség. A HYDAC visszacsapószelepes RVP 25 egységek általában 300 és 500 USD között futnak a konfigurációtól függően. A rendelkezésre állás azonban kiváló, és általában gyorsan beszerezhet cserealkatrészeket.
Az MHA Zentgraf a Check Valve RVP 25 modelleket elsősorban az európai piac számára gyártja. Szelepeik gömb alakú kialakítást használnak a kúpos dugattyú helyett, amelyet egyes mérnökök előnyben részesítenek az alacsonyabb nyitási nyomás érdekében. A Zentgraf szelepek kompaktak és jól működnek szűk helyeken. Megfelelnek a DIN szabványoknak és testreszabási lehetőségeket kínálnak. Az árak 200 és 400 dollár közé esnek. A Zentgraf szelepeket a DirectIndustry-n és néha az eBay-en is megtalálhatja, bár az Európán kívüli elérhetőség korlátozott lehet.

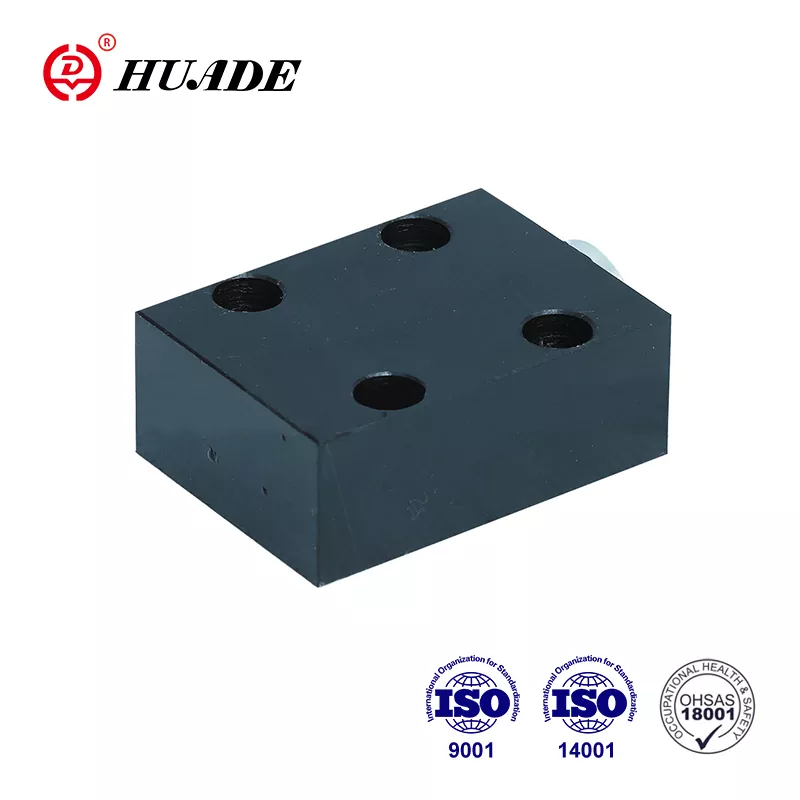

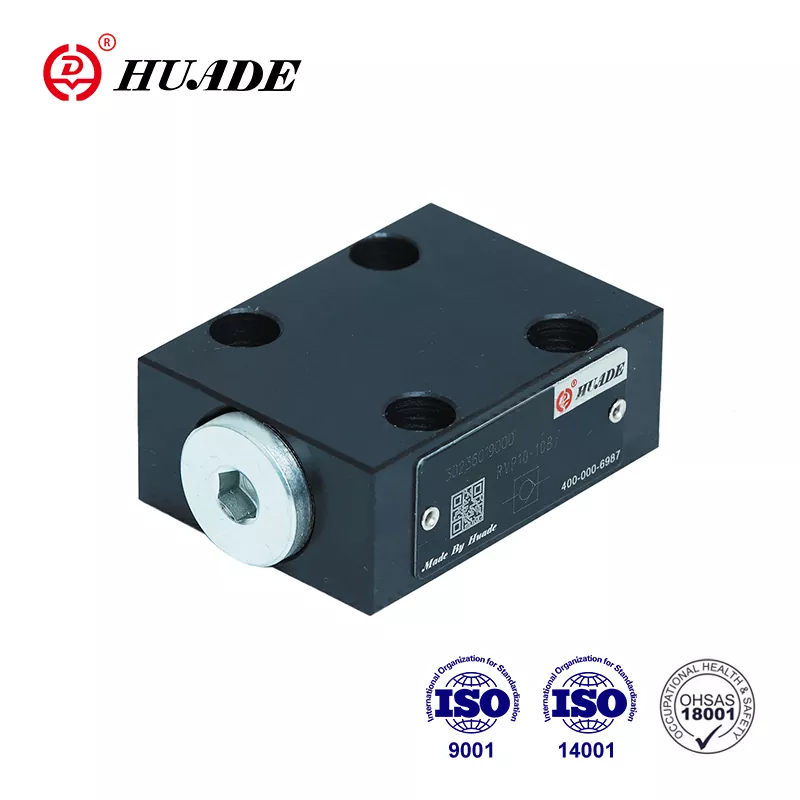

A kínai gyártók, mint például a Huade és a Hengli, sokkal alacsonyabb áron gyártják a Check Valve RVP 25 kompatibilis verzióit. A Huade szelepeit Rexroth-kompatibilisként forgalmazza, ami azt jelenti, hogy fizikailag elférnek a Rexroth alkatrészekhez tervezett helyeken. Az árak körülbelül 42 dollár FOB-tól kezdődnek Kínából, bár számolnia kell a szállítási és behozatali vámokkal. A minimális rendelési mennyiség gyakran csak egy darab, ami vonzóvá teszi a Huade-t kisebb projektek vagy javítások számára. A Hengli hasonló árat kínál, és olyan opciókat ad hozzá, mint a fokozott korrózióállóság speciális bevonatok révén.
Minőségi különbségek vannak a prémium és olcsó márkák között. A HYDAC és Zentgraf szelepek jellemzően szigorúbb gyártási tűréssel rendelkeznek, ami egyenletesebb nyitási nyomást és hosszabb élettartamot jelent. A kínai gyártású visszacsapószelepes RVP 25 egységek számos alkalmazásban jól működnek, de előfordulhat, hogy szelepenként több eltérést tapasztal. Ha kritikus rendszert épít, ahol a meghibásodás veszélyes vagy költséges lehet, ésszerű külön fizetni egy HYDAC vagy Zentgraf szelepért. A kevésbé igényes általános ipari berendezésekhez a Huade vagy Hengli szelepek jó értéket biztosítanak.
Mindezek a gyártók ISO 9001 tanúsítvánnyal rendelkeznek, ami azt jelenti, hogy követik a minőségirányítási szabványokat. Néhányan környezetvédelmi tanúsítvánnyal is rendelkeznek, például ISO 14001 és biztonsági tanúsítvánnyal, például ISO 45001. Rendeléskor ellenőrizze, hogy szállítója tud-e anyagtanúsítványokat és vizsgálati jelentéseket biztosítani, ha szüksége van rájuk a szabályozási megfeleléshez.
A visszacsapó szelep RVP 25 valós alkalmazásai
Az RVP 25 visszacsapó szelep számos típusú hidraulikus berendezésben megtalálható a különböző iparágakban. Ezen alkalmazások megértése segít meglátni, hogy ez a szelep hol illeszkedik a valós rendszerekbe.
Az építőipari és földmunkagépek széles körben használják az RVP 25 visszacsapó szelepet. A kotrógépek például hidraulikus karokkal rendelkeznek, amelyeknek meg kell tartaniuk pozíciójukat, amikor a kezelő abbahagyja a kezelőszervek mozgatását. A hengerre szerelt RVP 25 visszacsapó szelep megakadályozza, hogy az olaj visszafelé áramoljon, ami miatt a kar leeshet. Ez a tehertartó funkció biztonságban tartja a kezelőket, és pontos vezérlést tesz lehetővé. Hasonló alkalmazások jelennek meg buldózereknél, daruknál és targoncáknál.
A gyártógépek több szempontból is előnyösek a Check Valve RVP 25 telepítéséből. A CNC megmunkáló központok hidraulikus bilincseket használnak a munkadarabok stabilan tartására a vágási műveletek során. A visszacsapó szelepek biztosítják, hogy a bilincsek szorosak maradjanak még akkor is, ha a szivattyú nyomása ingadozik. A fröccsöntő gépek nagy nyomás alatt forró műanyagot pumpálnak a formákba. Az RVP 25 visszacsapó szelep megakadályozza, hogy a műanyag visszafelé áramoljon a befecskendező körön keresztül, ami anyagpazarolna és lassítaná a termelést.
A fémfeldolgozó berendezések, például prések és ollók hatalmas erőket hoznak létre a hidraulikus hengereken keresztül. Ezeknek a rendszereknek megbízható visszacsapó szelepekre van szükségük, hogy megakadályozzák az ellenőrizetlen mozgást, amikor a kezelő elengedi a vezérlőket. Az RVP 25 visszacsapó szelep kezeli a fémmegmunkálási alkalmazásokra jellemző nagy nyomásokat és áramlási sebességeket. Alacsony nyomásesése azt jelenti, hogy a rendszer még gyors ciklusok alatt is hatékony marad.
A mezőgazdasági berendezések, beleértve a traktorokat és a betakarítógépeket, hidraulikus rendszereket tartalmaznak a munkaeszközökhöz és a kormányzáshoz. Az RVP 25 visszacsapó szelep megvédi a hidraulikus szivattyúkat a fordított forgási károsodástól, amely akkor fordulhat elő, amikor a traktor motorja leáll. A szelep emellett segít fenntartani a nyomást az emelőkörökben, megakadályozva, hogy a munkaeszközök lassan lesodródjanak, amikor lejtőn parkolnak.
Az automatizált gyártósorok gyakran használnak hidraulikus energiát az olyan ismétlődő feladatokhoz, mint a bélyegzés, préselés és anyagmozgatás. Az RVP 25 visszacsapó szelep olyan elosztóblokkokba illeszkedik, amelyek több hengert központi helyről vezérelnek. Ez a szervezett megközelítés csökkenti a csövek számát, helyet takarít meg és leegyszerűsíti a hibaelhárítást. Az akár 550 liter/perc áramlási sebesség az RVP 25-öt még gyors gyártóberendezésekhez is alkalmassá teszi.
Egy konkrét példa egy robotszerelő rendszerre vonatkozik, ahol az RVP 25 visszacsapó szelep nyomáscsökkentő szelepek mellett működik egy kompakt elosztóban. A robotkar gyorsan és pontosan mozog, körülbelül 600 liter/perc áramlási sebességet igényel. A visszacsapó szelep RVP 25 telepítésével a mérnökök 15 százalékkal jobb rendszerhatékonyságot értek el a korábbi beállításukhoz képest. Az alacsony nyomásesés azt jelentette, hogy a szivattyú kevesebb energiát használt fel, csökkentve az üzemeltetési költségeket.
A gyárak helyhez kötött hidraulikus tápegységei gyakran tartalmaznak visszacsapószelepes RVP 25 egységeket a szivattyú kimeneteinél. Ez megakadályozza, hogy a rendszer nyomása visszaáramoljon a szivattyún, amikor az leáll, ami károsodást okozhat. A szelep simább indítást is lehetővé tesz, mivel a szivattyúnak nem kell azonnal legyőznie a rendszer nyomását. Ez az alkalmazás egyszerű, de kritikus a megbízhatóság szempontjából.
A visszacsapó szelep RVP 25 karbantartása és hibaelhárítása
A rendszeres karbantartás biztosítja, hogy a visszacsapó szelep RVP 25 éveken át megfelelően működjön. A jó hír az, hogy ezek a szelepek minimális figyelmet igényelnek, ha megfelelően vannak felszerelve, és a tervezési korlátokon belül működnek.
Kezdje hat-tizenkét havonta szemrevételezéssel, attól függően, hogy milyen keményen működik a rendszer. Keressen olajszivárgást a szelepház vagy a rögzítési felület körül. Néhány csepp kopott O-gyűrűt jelezhet, amelyet cserélni kell. Az erős szivárgás azt jelentheti, hogy a rögzítőcsavarok meglazultak, vagy az elosztó felülete megsérült. Ellenőrizze, hogy minden rögzítőcsavar megfeszül-e a megadott 70 newtonméteres nyomaték mellett.
A nyitási nyomás tesztelése megmutatja, hogy a belső rugó továbbra is megfelelően működik-e. Szüksége lesz egy próbapadra állítható nyomás- és áramlásszabályzóval. Csatlakoztassa az RVP 25 visszacsapó szelepet a próbapadhoz, és fokozatosan növelje a nyomást előrefelé. Jegyezze fel azt a nyomást, amelynél az áramlás megindul. Hasonlítsa össze ezt a szelep specifikációjával. Ha a nyitási nyomás jelentősen megnőtt, előfordulhat, hogy a szelep szennyeződése tartja le a dugattyút az ülésről. Ha a nyitási nyomás csökkent, a rugó gyengülhet a fáradás vagy a korrózió miatt.
A belső tisztítás szükségessé válik, ha azt észleli, hogy az RVP 25 visszacsapó szelep beragad vagy lassan reagál. Távolítsa el a szelepet az elosztóból, és óvatosan szerelje szét. Egyes szelepek speciális szerszámokat igényelnek a belső alkatrészek károsodásának elkerülése érdekében. Tisztítsa meg az összes alkatrészt a hidraulikafolyadékkal kompatibilis oldószerrel. Az ásványi alkoholok jól használhatók az ásványolajos rendszerekben. Vizsgálja meg a kúpos üléket és a dugattyút, hogy nincsenek-e rajta kopás vagy karcolások. Még a kis hiányosságok is szivárgást okozhatnak. Ellenőrizze a rugó korrózióját vagy maradandó alakváltozását.
Cserélje ki az O-gyűrűket minden nagyobb szervizelés során. Ezek a gumitömítések idővel elveszítik rugalmasságukat, különösen, ha szélsőséges hőmérsékletnek vagy inkompatibilis folyadékoknak vannak kitéve. Használjon eredeti csere O-gyűrűket, amelyek megfelelnek az eredeti anyagnak. Az FPM O-gyűrűk drágábbak, mint az NBR, de hosszabb ideig tartanak meleg körülmények között. Az összeszerelés során vigyen fel vékony réteg hidraulikafolyadékot az új O-gyűrűkre.
A visszacsapó szelep RVP 25 belsejében található szeleppatron a legtöbb modellen cserélhető. Ha jelentős kopást vagy sérülést észlel, gyakran gazdaságosabb egy új kazetta rendelése, mint az egyes alkatrészek javítása. Győződjön meg arról, hogy a cserealkatrészek az eredeti gyártótól vagy ellenőrzött kompatibilis forrásból származnak. Előfordulhat, hogy az általános alkatrészek nem felelnek meg ugyanazoknak a tűréshatároknak.
Tárolja a tartalék visszacsapószelepes RVP 25 egységeket tiszta, száraz helyen. Zárja le a csatlakozókat műanyag kupakkal a szennyeződés elkerülése érdekében. A szélsőséges hőmérsékletű tárolás károsíthatja az O-gyűrűket, ezért lehetőség szerint tartsa a pótalkatrészeket klímaszabályozott helyen. Évente ellenőrizze a tárolt szelepeket, és cserélje ki a romlás jeleit mutató O-gyűrűket.
Fontos üzemeltetési szempontok
Számos tényező befolyásolja, hogy a visszacsapó szelep RVP 25 milyen jól működik az Ön rendszerében. Ezen megfontolások megértése segít elkerülni a problémákat.
A ciklus gyakorisága többet számít, mint a legtöbb ember gondolná. A Check Valve RVP 25 nagyon jól kezeli az alkalmi kerékpározást, de nem gyors, folyamatos működésre tervezték. A gyártók általában 10 000 művelet maximális élettartamát határozzák meg a szabványos verziókhoz. Ha a felhordás gyakrabban történik, a rugó és a tömítőfelületek gyorsabban kopnak. Fontolja meg inkább a kísérleti működtetésű visszacsapó szelepet a nagy ciklusú alkalmazásokhoz.
A folyadék viszkozitása megváltoztatja a nyomásesést az RVP 25 visszacsapó szelepen keresztül. A specifikációk 335 SUS körüli viszkozitású ásványolajat feltételeznek, ami az ipari hidraulikára jellemző. A vastagabb folyadékok nagyobb nyomásesést okoznak, ami csökkenti a rendszer hatékonyságát és több hőt termel. Előfordulhat, hogy a hígabb folyadékok nem kenik megfelelően a belső részeket, ami gyorsabb kopást okoz. A legjobb eredmény elérése érdekében tartsa be a 2,8 és 500 négyzetmilliméter/másodperc közötti viszkozitási tartományt.
A szennyeződés az összes hidraulikus szelep fő ellensége, beleértve az RVP 25 visszacsapószelepet is. A szelep belsejében lévő szűk hézagok nem tűrik a szennyeződést vagy a fémrészecskéket. Mindig szűrje le a hidraulikafolyadékot legalább 20 mikronra, lehetőleg 10 mikronra vagy finomabbra. Szerelje be a szűrőt az RVP 25 visszacsapó szelep elé, hogy felfogja a szennyeződést, mielőtt az elérné a szelepet. Rendszeresen cserélje ki a szűrőket a gyártó ütemezése szerint.
A szélsőséges hőmérséklet befolyásolja a teljesítményt és az élettartamot is. Míg a visszacsapó szelep RVP 25 negatív 20-ról pozitív 100 Celsius-fokra működik, jobb ennek a tartománynak a közepe felé maradni. A nagyon hideg hőmérséklet merevvé teszi a tömítéseket, és növelheti a nyitási nyomást. A nagyon meleg hőmérséklet lágyítja a tömítéseket és felgyorsítja a kopást. Ha rendszere folyamatosan meleg, fontolja meg az FPM O-gyűrűkre való frissítést vagy egy hőcserélő hozzáadását a hidraulikus körhöz.
A telepítési irány mechanikusan nincs hatással az RVP 25 visszacsapó szelepre, de a karbantartáshoz való hozzáférés szempontjából számíthat. Szerelje fel a szelepet oda, ahol elérheti a rögzítőcsavarokat a jövőbeni szervizelés érdekében. Ha lehetséges, úgy állítsa be, hogy a benne rekedt légbuborékok természetesen távozhassanak. Bár a szelep bármilyen helyzetben működik, vízszintes nyílásokkal történő felszerelése megkönnyíti a levegő légtelenítését az első indítás során.
A rendszer nyomáscsúcsai károsíthatják a hidraulikus alkatrészeket, beleértve a visszacsapó szelepeket is. Győződjön meg arról, hogy rendszere megfelelő nyomáscsökkentő szelepeket tartalmaz, amelyek mérete megfelel a szivattyú áramlási sebességének. Az RVP 25 visszacsapó szelep 350 bar folyamatos nyomásra van besorolva, de az e névleges érték feletti ismételt tüskék lerövidítik élettartamát. Fontolja meg nyomáscsillapítók vagy akkumulátorok beszerelését, ha rendszere gyakori nyomáslökéseket tapasztal.
A megfelelő RVP 25 visszacsapó szelep kiválasztása a rendszerhez
A megfelelő szelepspecifikáció kiválasztásához a szelep képességeit a rendszerkövetelményekhez kell igazítani. Kezdje a rendszer maximális üzemi nyomásának meghatározásával. Adjon hozzá legalább 20 százalékos biztonsági ráhagyást a nyomáscsúcsok figyelembevételéhez. Ha rendszere általában 280 bar-on működik, az RVP 25 visszacsapószelep 350 bar-os besorolása megfelelő tartalékot biztosít. Magasabb nyomásokhoz más szelepsorozatra van szükség.
Az áramlási sebesség számítása következik. Határozza meg a maximális áramlást azon a körön keresztül, ahová az RVP 25 visszacsapó szelepet telepíteni fogja. Hasonlítsa össze ezt a szelep névleges áramlási értékével, amely gyártótól függően általában 150-550 liter/perc. Ne felejtse el ellenőrizni a nyomásesés görbéit. A nagyobb áramlási sebesség nagyobb nyomásesést okoz, ami energiát pazarol és hőt termel. Ha a szükséges áramlás több mint 10 bar nyomásesést okoz, fontolja meg a nagyobb szelepméretet vagy két párhuzamos szelepet.
A nyitónyomás kiválasztása az adott alkalmazástól függ. A legtöbb felhasználásnál a szabványos 0,5 bar nyitónyomás jól működik. Ez az alacsony beállítás minimálisra csökkenti az ellenállást normál működés közben. Bizonyos helyzetekben azonban magasabb nyitási nyomásra lehet szüksége. Ha a terhet függőlegesen próbálja tartani, a nagyobb nyitási nyomás nagyobb biztonságot nyújt az elsodródás ellen. Ha meg kell akadályoznia a visszafolyást, még az enyhe ellennyomást is, válasszon 4,5 bar nyitónyomást. Ne feledje, hogy a nagyobb nyitási nyomás növeli az előremenő nyomásesést is.
A port konfigurációjának meg kell egyeznie az elosztóval vagy a csővezetékkel. A visszacsapó szelep RVP 25 különféle portopciókkal rendelkezik, beleértve az NPT meneteket, a SAE O-gyűrű portokat és a BSPP meneteket. Az elosztócső felszereléséhez ellenőrizze, hogy a portok távolsága és a rögzítési furatok mintája megfelel-e az elosztó kialakításának. A legtöbb gyártó CAD-modelleket kínál, amelyeket importálhat a tervezőszoftverbe az illeszkedés ellenőrzéséhez. Töltse le ezeket a modelleket a vásárlás véglegesítése előtt.
Az anyagok kompatibilitása kulcsfontosságú a szelep hosszú élettartamához. A szabványos RVP 25 visszacsapó szelep ásványi alapú hidraulikaolajokkal és foszfát-észter folyadékokkal működik. Ha víz-glikol keverékeket, szintetikus folyadékokat vagy biológiailag lebomló olajokat használ, ellenőrizze a kompatibilitást mind a szelepházzal, mind a tömítésekkel. Egyes gyártók speciális tömítőanyagokat kínálnak szokatlan folyadékokhoz. Kétség esetén forduljon a gyártó műszaki támogatásához útmutatásért.
A költségvetési szempontok befolyásolják a márkaválasztást. Ha a költségek az elsődleges szempont, és az alkalmazás nem kritikus, a Check Valve RVP 25 Huade vagy Hengli verziói jelentős megtakarításokat kínálnak. Az olyan igényes alkalmazásoknál, ahol a megbízhatóság a legfontosabb, a HYDAC vagy Zentgraf szelepek magasabb költségüket a jobb konzisztenciával és támogatással indokolják. Ne csak a kezdeti vételárat, hanem a teljes tulajdonlási költséget is vegye figyelembe, ideértve a szelep meghibásodása esetén felmerülő esetleges állásidőt is.
Az átfutási idő és a rendelkezésre állás fontos a projekttervezés szempontjából. A HYDAC szelepek könnyen beszerezhetők Észak-Amerikában és Európában, gyakran napokon belül kiszállításra. A kínai gyártóknak több hetet is igénybe vehetnek a szállításhoz, különösen, ha testreszabásra van szükség. Tervezze meg rendelését ennek megfelelően, hogy elkerülje a projekt késedelmeit.
Hogyan viszonyul a visszacsapó szelep RVP 25 a többi opcióhoz
Az alternatívák megértése segít megbizonyosodni arról, hogy az RVP 25 visszacsapószelep a megfelelő választás az Ön alkalmazásához. Számos más szeleptípus biztosít egyirányú áramlásszabályozást, mindegyik eltérő erősséggel.
A szabványos beépített visszacsapó szelepek, mint az RV sorozat, ugyanazt az alapelvet használják, mint az RVP 25, de menetes csatlakozókkal csatlakoznak, ahelyett, hogy az elosztóhoz csavaroznák. Az RV sorozat remekül működik az egyszerű csőrendszereknél, de az RVP 25 visszacsapó szelep jelentős helyet takarít meg az elosztó-konstrukciókban. Több RVP 25 szelepet is csomagolhat egy kompakt blokkba, ahelyett, hogy a csöveket az egyes RV szelepekhez vezetné. Ez csökkenti a szivárgási pontokat, és szervezettebbé teszi a rendszert. Ha azonban egy meglévő csőrendszert utólag szerel fel, akkor előfordulhat, hogy az RV szelepeket könnyebb beszerelni, mint áttervezni az elosztócső-szereléshez.
A pilóta működtetésű visszacsapó szelepek további vezérlőnyílást kínálnak, amely lehetővé teszi a szelep nyitását még fordított nyomás ellen is. Ez a funkció akkor hasznos, ha vissza kell húznia egy visszacsapó szeleppel lezárt hengert. A Check Valve RVP 25 nem rendelkezik ezzel a pilot funkcióval, így egyszerűbb és olcsóbb. Ha feltétlenül kísérleti működésre van szüksége, akkor más típusú szelepre lesz szüksége. De az alapvető, egyirányú áramlásszabályozáshoz az egyszerűbb visszacsapó szelep RVP 25 megbízhatóbb, mivel kevesebb alkatrésze van a meghibásodásnak.
A Zentgrafhoz hasonló gyártók golyós visszacsapó szelepei nagyon gyorsan reagálnak, mivel a golyó tömege kisebb, mint egy kúpos dugattyúé. Ez a gyors reakció jól működik olyan rendszerekben, ahol gyors nyomásváltozások vannak. A HYDAC visszacsapószelepes RVP 25 egységekben használt kúpos kialakítások azonban általában jobban tömítenek, mivel a kúp nagyobb érintkezési felületet biztosít az üléssel. A kúpos kialakítás a nagy nyomásokat is megbízhatóbban kezeli több millió cikluson keresztül. A golyó és a kúp közötti választás attól függ, hogy gyorsabb reakcióra vagy jobb tömítésre van szüksége.
Az arányos szelepek változtatható áramlásszabályozást tesznek lehetővé az egyszerű be- és kikapcsolás helyett. Ezek teljesen különböznek a visszacsapó szelepektől, és más célt szolgálnak. Ne keverd össze a kettőt. Az arányos szelepek sokkal többe kerülnek, és elektronikus vezérlést igényelnek. Az RVP 25 visszacsapó szelep egy passzív eszköz, amely a nyomáskülönbség alapján automatikusan működik. Ez az egyszerűség rendkívül megbízhatóvá és alapvető áramlásszabályozási feladatokra alkalmassá teszi.
A rugós nyomáscsökkentő szelepek hasonlítanak a visszacsapó szelepekhez, de más funkciót látnak el. A nyomáscsökkentő szelepek megvédik a rendszert a túlnyomástól, kinyitva, ha a nyomás meghaladja a beállított határértéket. Az RVP 25 visszacsapó szelep az áramlás iránya alapján működik, nem a nyomásszint alapján. Sok rendszer mindkét típusú szelepet együtt használja. Az RVP 25 visszacsapó szelep megakadályozza a visszaáramlást, miközben a nyomáscsökkentő szelepek kezelik a nyomáscsúcsokat.
Jövőbeli trendek és technológiai integráció
A hidraulikus technológia folyamatosan fejlődik, és a visszacsapó szelep RVP 25 alkalmazkodik az iparhoz. Egyes gyártók beépített érzékelőkkel ellátott visszacsapó szelepeket kínálnak, amelyek figyelik az áramlást, a nyomást és a hőmérsékletet. Ezek az intelligens szelepek az ipari Internet of Things hálózatokhoz csatlakoznak, lehetővé téve a valós idejű rendszerfelügyeletet. Bár a szenzorintegráció még nem általános az RVP 25-ben, ez jelzi, merre tart a technológia. Az előrejelző karbantartás akkor válik lehetővé, ha távolról nyomon követheti a szelep teljesítményét.
Az anyagtudományi fejlesztések révén a hidraulikus alkatrészek hosszabb élettartamúak zord környezetben. Az új tömítőanyagok jobban ellenállnak a magasabb hőmérsékletnek és az agresszív folyadékoknak, mint a hagyományos gumi. A szeleptestek felületkezelése jobb korrózióállóságot biztosít anélkül, hogy jelentős költségekkel járna. Amint ezek a technológiák kiforrnak, várhatóan a Check Valve RVP 25 egységek képesek kezelni az egyre nagyobb igénybevételt jelentő alkalmazásokat.
A miniatürizálás a hidraulikus szelepeket érintő másik trend. Ahogy a mobil berendezések egyre kompaktabbá válnak, nyomás nehezedik a hidraulikus alkatrészek zsugorítására, miközben megőrzi a teljesítményt. Az RVP 25 visszacsapó szelep elosztóba szerelt kialakítása már jobban kielégíti ezt az igényt, mint a hagyományos soros szelepek. A jövőbeli verziók még több funkcionalitást pakolhatnak kisebb csomagokba a fejlett gyártási technikák, például az additív gyártás révén.
Utolsó gondolatok a visszacsapó szelep RVP 25-ről
Az RVP 25 visszacsapó szelep kiforrott, megbízható megoldást jelent a közepes nyomású hidraulikus rendszerek egyirányú áramlásszabályozására. Egyszerű kialakítása egyenletes teljesítményt biztosít az alkalmazások széles körében, az építőipari berendezésektől az automatizált gyártásig. A szelep akár 350 bar nyomást és 550 liter/perc áramlást is képes kezelni, amely alkalmassá teszi az igényes ipari felhasználásra.
A gyártók közötti választás a költségek és a minőségi követelmények közötti egyensúlyozáson múlik. A HYDAC prémium teljesítményt és a legszélesebb körű rendelkezésre állást kínálja. A Zentgraf jó testreszabással biztosítja az európai tervezést. A Huade és a Hengli funkcionális teljesítményt nyújt alacsony áron. Mindezek az opciók rugalmasságot biztosítanak Önnek, hogy a szelepválasztást a projekt követelményeihez igazítsa.
A megfelelő telepítés és karbantartás hosszú élettartamot biztosít. Szerelje fel az RVP 25 visszacsapó szelepet egy sima, tiszta elosztófelületre megfelelően meghúzott csavarokkal. Tartsa a hidraulikafolyadékot tisztán és a megadott hőmérsékleti tartományon belül. Rendszeresen ellenőrizze a nyitási nyomást, és cserélje ki az O-gyűrűket a nagyobb szervizintervallumok során.
A részletes specifikációkért és CAD-modellekért keresse fel a gyártók webhelyeit, például a HYDAC hivatalos webhelyét, vagy olyan mérnöki platformokat, mint a DirectIndustry. Ha készen áll a vásárlásra, az olyan beszállítók, mint a ValinOnline, a Motion Industries és a Made-in-China különféle árképzési lehetőségeket kínálnak. Akár új rendszert tervez, akár elhasználódott szelepet cserél, a visszacsapó szelep RVP 25 bizonyított teljesítményt nyújt, amelyre számíthat.
