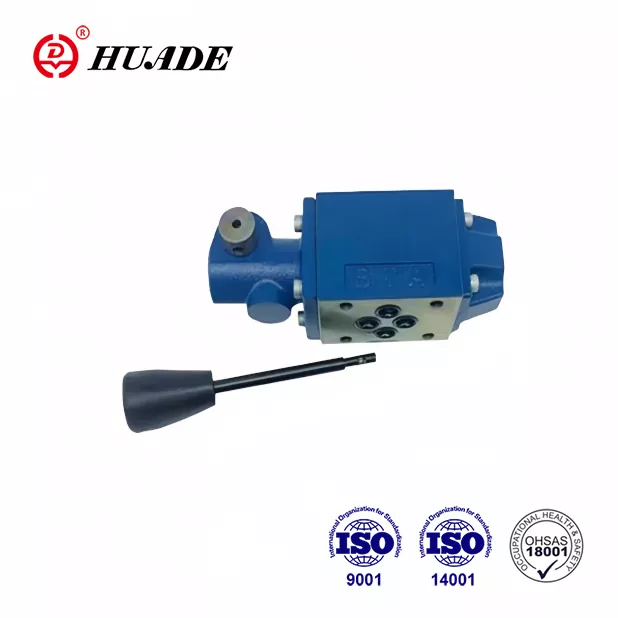

A WMM 6 szelepek teljesen helyettesíthetik a Rexroth® ugyanazt a modelljét, mivel a Huade és a Rexroth közötti két hosszú távú együttműködési tapasztalat. A Huade® WMM 6 ára ésszerűbb. Versenyképes, jó minőségű és alacsonyabb áron. A Huade több mint 750 darab gyártó berendezést üzemeltet, az USA -ból, Japánból, Németországból és Svájcból. Nagyon szigorú tesztelő rendszerrel nagy hangsúlyt fektet a minőségre. A gyár elfogadta az ISO9001 -et, az ISO14001 -et és az OH SAS18001 -et. Ez egy megbízható nemzeti márka Kínában. A Huade hidraulikus szelepeit a katonai iparban és más területeken széles körben használják a kiváló teljesítmény miatt.
|
Műszaki adatok (ezen paramétereken kívüli alkalmazásokhoz. Kérjük, olvassa el velünk!) |
|||||
|
Méret |
6 |
10 |
16 |
25 |
|
|
Maximális |
Port A. B. P (㎫ ㎫) |
31.5 -ig |
35 -ig |
||
|
T (㎫ ㎫) port |
16 -ig |
15 -ig |
25 -ig |
25 -ig |
|
|
Maximális áramlás (L/perc) |
60 -ig |
100 -ig |
300 -ig |
450 -ig |
|
|
Folyamat -keresztmetszet (0. vezérlőhely) |
A Q szimbólumhoz a névleges keresztmetszet 6% -a |
q, v szimbólumhoz, a névleges keresztmetszet 16% -a |
|||
|
Nyomásfolyadék |
Ásványolajok (NBR -tömítéshez) vagy |
||||
|
Nyomásfolyadék -hőmérsékleti tartomány）） |
-30 ～+80 |
||||
|
Viszkozitási tartomány (mm2/s) |
2,8–500 |
||||
|
Súly (kg) |
kb .1.4 |
kb .3.3 |
kb. 8 |
kb. |
|
|
Vezérlési teljesítmény a fogantyún (N) |
visszatérési nyomás nélkül kb. 20 |
kb. |
kb. 75 |
kb. |
|
Jellemzők:
▶ Közvetlen működtetett irányított orsószelep kézkarral
▶ A tavaszi visszatéréssel vagy fogva tartással, opcionális
▶ Az allemez rögzítéséhez
▶ Kis méret, nagy áramlási kapacitás és jó megbízhatóság
▶ Porting minta DIN 24 340 A, ISO 4401 és CETOP - RP 121H -ra.
Alkalmazás:
A WMM 6 típusú szelep típusát használható más azonos méretű szendvicsszelepekkel együtt. Széles körben használják építőipari gépekben, vegyi gépekben, könnyű ipari gépekben, mozdonyokban és más iparágakban.
A WMM 6 irányított szelepek kézkarral működtek, irányított orsószelepek. Az áramlás kezdetét, megállását és irányát vezérlik.
Az irányított szelepek alapvetően egy házból, kézkarból, vezérlőmedencéből, valamint egy vagy két visszatérő rugóból állnak. Nem működtetett állapotban a kontroll spool③ -t semleges vagy a kezdeti helyzetben tartják a visszatérő rugók által. A Control Spool③ -t a kézkaron keresztül működtetik, ez egy ízületen keresztül működik, és a Pin⑤ -t közvetlenül a vezérlő orsóra ③. Az orsót ezáltal a nyugalmi helyzetéből a szükséges kapcsoló helyzetbe költözik. Miután a kézkart ② visszatért a kapcsoló nulla helyzetbe, az ③ orsó visszatér a semleges helyzetbe a visszatérő rugókon keresztül.

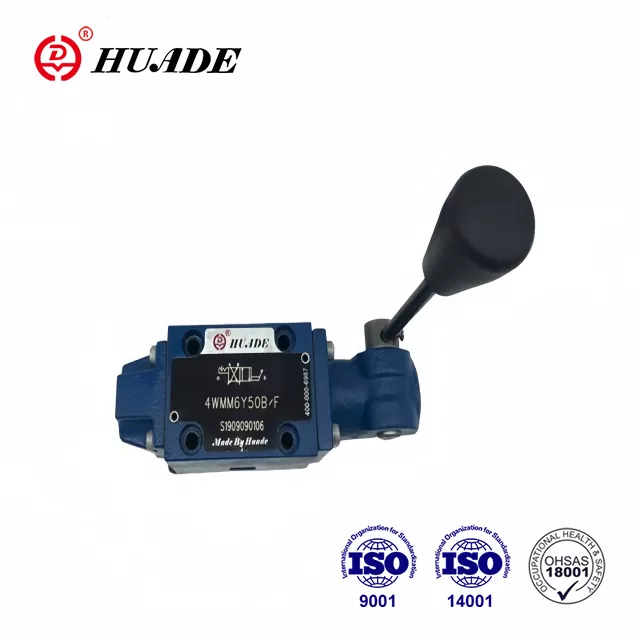

Írja be a 4Wmm ../ F .. (reteszeléssel)
Ezek a szelepek vagy 2 vagy 3 helyzetű irányvezérlőszelepek, amelyek rögzítve vannak felszerelve, amely az összes kapcsoló helyzetben működik
A WMM 6 típusú kivágott nézet
Töltény fojtószelep
