Ha hidraulikus rendszerekkel dolgozik, a folyadék áramlási irányának szabályozása elengedhetetlen a biztonság és a hatékonyság érdekében. Az RVP-20 visszacsapó szelep egy lemezre szerelt hidraulikus alkatrész, amely lehetővé teszi a folyadék egyirányú áramlását, miközben megakadályozza a visszaáramlást. Ez az útmutató elmagyarázza, mitől válik értékessé az RVP-20 a hidraulikus alkalmazásokhoz, és hogyan működik a valós helyzetekben.

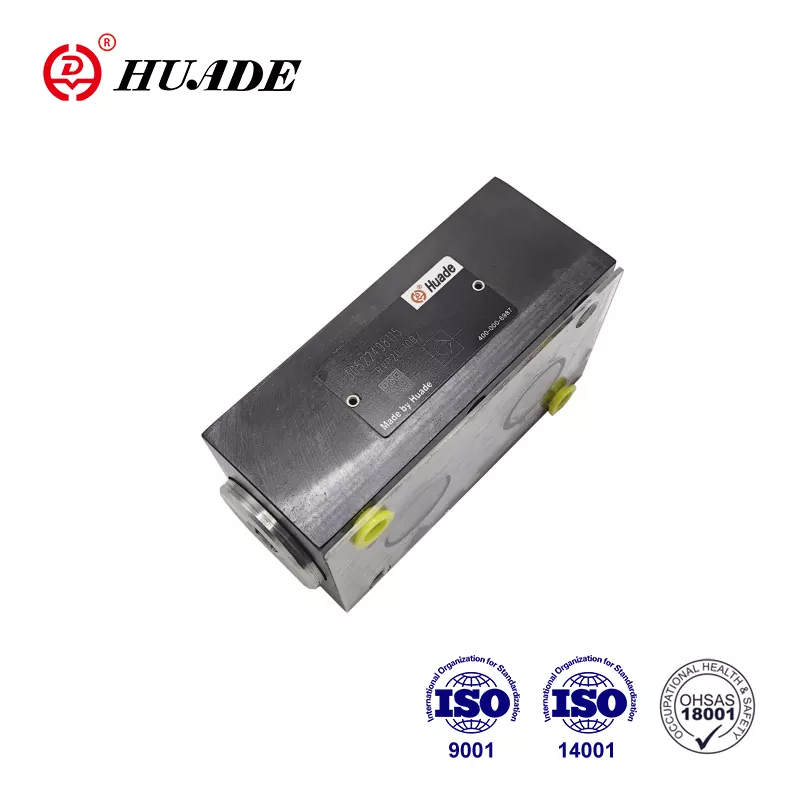

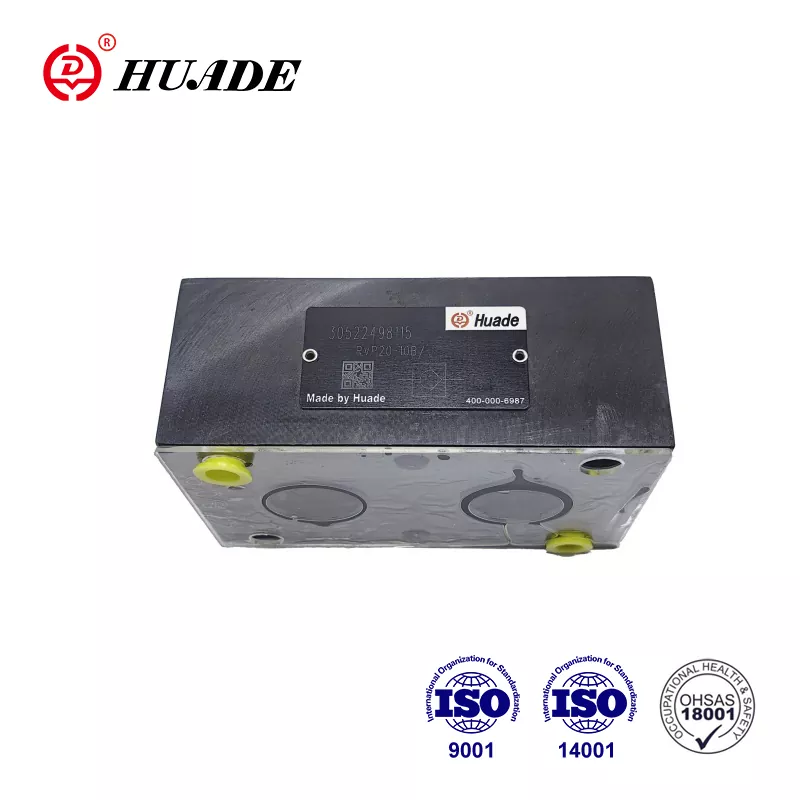

Mi az RVP-20 visszacsapó szelep?
Az RVP-20 visszacsapószelep egy rugós terhelésű szelep, amelyet a HYDAC, egy hidraulikus megoldásokra szakosodott német cég gyárt. Ez a szelep kúp alakú szeleptányér-kialakítást használ, amely szivárgásmentes tömítést hoz létre, amikor a folyadék visszafelé próbál folyni. A nevében szereplő „20” azt jelzi, hogy közepes áramlású alkalmazásokhoz méretezték, ami megfelel a -16 sorozat 1 hüvelykes csőcsatlakozásának.
A szelep szabad áramlást tesz lehetővé a B nyílásból az A portba, miközben teljesen blokkolja a fordított áramlást. Amikor a folyadéknyomás legyőzi a rugóerőt (általában 0,5 bar), a kúp visszamozdul, és átengedi a folyadékot. Amikor a nyomás csökken vagy megfordul, a rugó gyorsan visszanyomja a kúpot az üléshez, megállítva minden hátrafelé irányuló mozgást. Ez az egyszerű mechanikus művelet elektromos áram vagy külső vezérlés nélkül történik.
Az RVP-20 visszacsapó szelep súlya körülbelül 3,3 kg, és kompakt lemezre szerelhető kialakítással rendelkezik, amely közvetlenül a szelepblokkra illeszkedik. Ez a szerelési mód helyet takarít meg a soros szelepekhez képest, és egyszerűbbé teszi a telepítést összetett hidraulikus körökben.
Műszaki adatok és teljesítmény
Az RVP-20 visszacsapó szelep 350 bar (5000 psi) maximális üzemi nyomást képes kezelni, és percenként 350 litert (150 gpm) áramol. Ezek a specifikációk alkalmassá teszik az építőipari berendezésekben és ipari gépekben található közepes teljesítményű hidraulikus rendszerekhez. A szelep megőrzi teljesítményét -20°C és +80°C közötti hőmérséklet-tartományban, a legtöbb működési környezetet lefedve.
A szabványos RVP-20 visszacsapó szelep repedési nyomása 0,5 bar, ami azt jelenti, hogy a folyadéknak csak minimális nyomásra van szüksége a szelep kinyitásához az előremenő áramláshoz. Egyedi változatok 1 bar vagy magasabb repedési nyomással állnak rendelkezésre, ha az alkalmazások nagyobb ellenállást igényelnek a nyitással szemben. A nyomásesés a szelepen az áramlási sebességgel növekszik – 200 liter/percnél körülbelül 2 bar nyomásveszteség várható, míg 350 liter/perc maximális áramlásnál a nyomásesés elérheti a 4-8 bart.
A szelepház foszfátozott acélból áll, horganybevonattal, míg a kúp és az ülés edzett és köszörült acélból készül a tartósság érdekében. Az FKM tömítések vegyszerállóságot biztosítanak, és 2,8 és 800 mm²/s közötti viszkozitású ásványolajos hidraulikafolyadékokkal működnek. A kialakítás megfelel a DIN ISO 1219 szabványnak, és a DIN 51524 szabványnak megfelelő ásványolajokkal tesztelték.
Hogyan működik az RVP-20 visszacsapó szelep
Az RVP-20 visszacsapó szelep működésének megértése segít megmagyarázni, miért hatékony a hidraulikus rendszerekben. A szelep rugós kúpot tartalmaz, amely a precíziós megmunkálású ülékhez illeszkedik. Zárt helyzetben a rugó szorosan az üléshez tartja ezt a kúpot, fém-fém tömítést hozva létre, amely megakadályozza a folyadék visszaáramlását.
Amikor a folyadék megfelelő nyomással belép a B nyíláson, a kúp felületéhez nyomódik. Amint a nyomás meghaladja a rugóerőt, a kúp hátrafelé tolódik, utat nyitva a folyadéknak az A port felé történő áramlásához. A kúp nyitva marad mindaddig, amíg az előremenő nyomás folytatódik. Ebben a nyitott állapotban az RVP-20 visszacsapó szelep viszonylag alacsony ellenállást hoz létre, lehetővé téve a folyadék hatékony mozgását a rendszeren keresztül.
Ha a nyomás kiegyenlítődik vagy megfordul, a rugó azonnal visszanyomja a kúpot zárt helyzetébe. Ez a gyors zárás megakadályozza a visszaáramlást, és védi a felfelé irányuló alkatrészeket a nyomáscsúcsoktól vagy a fordított forgástól. A kúpos kialakítás biztosítja, hogy a szelepülékek minden alkalommal megfelelően illeszkedjenek a zárómechanizmus beállításához vagy karbantartásához.
Beépítési méretek és szerelés
A visszacsapó szelep RVP-20 szabványos lemezrögzítési mintát használ, amely illeszkedik a SAE, BSPP és NPTF port konfigurációkhoz. A rögzítési felület 76,5 mm széles, a csatlakozók 60 mm távolságra vannak egymástól. A szelep teljes hossza 133 mm, talpmagassága 127 mm. Ezek a kompakt méretek lehetővé teszik, hogy az RVP-20 visszacsapó szelep beférjen a hidraulikus elosztókon belüli szűk helyekre.
A beszereléshez 20-30 Nm nyomatékkal meghúzott M10 csavarok szükségesek. A megfelelő tömítés érdekében a rögzítési felület érdessége 0,8 μm vagy simább legyen. A szelep bármilyen irányban felszerelhető a teljesítmény befolyásolása nélkül, rugalmasságot biztosítva a tervezőknek a hidraulikus körök létrehozása során. A csatlakozómenetek 16 mm mélyek, a karima vastagsága pedig 19 mm.
Az RVP-20 visszacsapó szelep beszerelésekor ellenőrizze, hogy az áramlás iránya megegyezik-e a szeleptesten lévő nyíllal. A B portnak a nyomásforráshoz, míg az A portnak a védett áramkörhöz kell csatlakoznia. A megfelelő csavarminőség (10,9 vagy magasabb) használata megakadályozza a rögzítőelemek meghibásodását vibráció és nyomásciklus hatására.
Az RVP-20 visszacsapószelep általános alkalmazásai
A mobil gépek a visszacsapó szelep RVP-20 fő alkalmazási területét jelentik. A kotrógépek ezeket a szelepeket a hidraulika szivattyú kimeneténél használják az ellennyomás fenntartására és a nyomáslökések megelőzésére, amikor a gém mozgása hirtelen leáll. A hengerek és tömörítők előnyben részesítik a szelep azon képességét, hogy leválasztják a hidraulikus köröket, javítva a biztonságot a berendezés működése során.
Az ipari automatizálási rendszerek az RVP-20 visszacsapó szelepre támaszkodnak a hengerzáráshoz és a nyomástartáshoz. A fröccsöntő gépek ezeket a szelepeket használják a stabil fröccsnyomás biztosítására, ami a helyszíni jelentések szerint 20-30%-kal csökkenti a hibákat és az állásidőt. A szerelővezeték hidraulikus rendszerei a szelepeket használják, hogy megakadályozzák a nem kívánt mozgást, amikor az áramkörök nyomásmentesek.
A tengeri és tengeri alkalmazások kihasználják a Check Valve RVP-20 korrózióálló anyagait és megbízható tömítését. A hajók és olajfúró platformok szelepmozgatói ezeket a visszacsapó szelepeket használják az irányleválasztáshoz. A nagynyomású kenőrendszerek és a hidraulikus rögzítőelemek szintén tartalmazzák az RVP-20-at, ahol a visszaáramlás megakadályozása kritikus a rendszer integritása szempontjából.
A szelep alacsony és közepes frekvenciájú ciklusos alkalmazásokban működik a legjobban. Az állandó nagyfrekvenciás működésű rendszerekben az ismételt nyitás és zárás felgyorsíthatja a kúp és az ülésfelületek kopását. Ilyen esetekben fontos az alternatív szelepkonstrukciók vagy a gyakoribb karbantartási intervallumok mérlegelése.
Karbantartás és élettartam
Az RVP-20 visszacsapó szelep normál működési körülmények között minimális karbantartást igényel. A HYDAC a meghibásodásig eltelt átlagos időt (MTTF_d) 150 évre értékeli ideális körülmények között, bár a tényleges élettartam nagymértékben függ a folyadék tisztaságától és a működési környezettől. Az 1000 üzemóránkénti éves ellenőrzések segítenek a kopás azonosításában, mielőtt meghibásodás lépne fel.
A legfontosabb karbantartási feladatok közé tartozik a tömítések károsodásának vagy elhasználódásának ellenőrzése, valamint a szelep nyomásesésének ellenőrzése. Ha a nyomásesés több mint 10%-kal növekszik az alapmérésekhez képest, akkor a belső kopás vagy szennyeződés befolyásolhatja a teljesítményt. Az időszakos szervizhez tömítéscsere készletek (cikkszám 555094) állnak rendelkezésre.
Az RVP-20 visszacsapó szelep szervizelésekor teljesen le kell választani a hidraulikus kört, és a szelep eltávolítása előtt tehermentesíteni kell az összes nyomást. Az összeszerelés után végezzen szivárgáspróbát az üzemi nyomás 1,5-szeresével a tömítés integritásának ellenőrzésére. A megfelelő folyadékszűrés (20 μm vagy finomabb) fenntartása jelentősen meghosszabbítja a szelep élettartamát azáltal, hogy megakadályozza, hogy a koptató részecskék károsítsák a tömítőfelületeket.
A hidraulikafolyadék tisztán tartása a megadott viszkozitási tartományon belül megakadályozza az RVP-20 visszacsapószeleppel kapcsolatos leggyakoribb problémákat. A szennyeződés okozza a hidraulikus alkatrészek meghibásodásának körülbelül 80%-át, így a minőségi szűrésbe és a rendszeres folyadékelemzésbe való befektetés megtérül az alkatrészek meghosszabbítása és a leállások csökkentése révén.
Az RVP-20 visszacsapó szelep összehasonlítása hasonló modellekkel
A HYDAC RV/RVP sorozaton belül az RVP-20 visszacsapó szelep a kisebb és nagyobb modellek között helyezkedik el. Az RVP-16 fogantyúk akár 200 liter/perc áramlási sebességgel és 2,1 kg-os tömeggel rendelkeznek, így alkalmasak a könnyebb alkalmazásokhoz. Az RVP-25 kapacitását percenként 550 literre növeli, de súlya 5,8 kg, ami jobban megfelel nehézipari rendszerekhez. Mindhárom modell ugyanazt a 350 bar maximális nyomást és hőmérséklet-tartományt osztja meg.
Más gyártók hasonló specifikációjú konkurens termékeket kínálnak. A Bosch Rexroth S 20 sorozata integrált biztonsági funkciókat és elektromos felügyeleti lehetőségeket kínál, 315 bar nyomásértékkel és 450 liter/perc áramlási kapacitással. A Parker Hannifin PV sorozata a könnyű kompozit anyagokra helyezi a hangsúlyt az űrhajózási alkalmazásokhoz, amelyek 350 bar nyomást és 300 liter/perc nyomást képesek kezelni.
A Danfoss CSV sorozatú szelepei fokozott korrózióállósággal és magasabb nyomásértékkel (420 bar) rendelkeznek, amelyek alkalmasak a mezőgazdasági berendezésekhez. A HAWE Hydraulik BC sorozat ultrakompakt kialakításokat kínál a német gépgyártók számára, 350 bar nyomással és 320 liter/perc áramlással. A visszacsapó szelep RVP-20 továbbra is versenyképes a bizonyított megbízhatósága, szivárgásmentes kialakítása és a meglévő HYDAC rendszerekbe való egyszerű integrálása révén.
Vásárlás és elérhetőség
Az RVP-20 visszacsapó szelep szabványos alkatrészszáma 705937 a HYDAC-tól. A hivatalos forgalmazókon keresztül történő vásárlás biztosítja az eredeti alkatrészeket és a műszaki támogatást. A fő forgalmazók közé tartozik a ValinOnline és a Leader Hydraulics, akik a szelepet és a kapcsolódó tömítéskészleteket raktározzák. Az átfutási idők régiónként változnak, de jellemzően az azonnali elérhetőségtől a 2-4 hétig terjednek a standard konfigurációk esetében.
Az RVP-20 visszacsapószelep egyedi változatai különböző repedési nyomással vagy speciális tömítésekkel hosszabb átfutási időt igényelnek, általában 6-8 hét. Egyedi specifikációk megrendelésekor adja meg a teljes rendszerkövetelményt, beleértve az üzemi nyomást, az áramlási sebességet, a folyadék típusát és a hőmérséklet-tartományt. Ez az információ segít a HYDAC mérnökeinek az optimális konfigurációt javasolni.
A használt vagy felújított Check Valve RVP-20 egységek megjelennek a másodlagos piacokon, például az eBay-en, gyakran alacsonyabb áron. A használt hidraulikus alkatrészek vásárlása azonban kockázatokat rejt magában, beleértve az ismeretlen szerviztörténetet és az esetleges belső kopást. Ha a költségkorlátok miatt figyelembe kell venni a használt szelepeket, csak olyan eladóktól vásároljon, akiknek jó hírneve van, és kérjen nyomásvizsgálati dokumentációt.
A visszacsapó szelep RVP-20 integrációjának legjobb gyakorlatai
Az RVP-20 visszacsapó szelep sikeres integrációja a rendszer megfelelő tervezésével kezdődik. Számítsa ki a tényleges áramlási sebességeket és nyomáseséseket, hogy biztosítsa, hogy a szelep ne okozzon túlzott ellenállást az áramkörben. A szelep akkor működik a legjobban, ha az áramlás a maximális kapacitás 80%-a alatt marad, így biztosítva a nyomáscsúcsok és a hőmérséklet-ingadozások határát.
Szereljen be légtelenítő vagy szellőzőszűrőt azokban a rendszerekben, ahol a levegő elszívása fordulhat elő. A beszorult levegő megakadályozhatja az RVP-20 visszacsapó szelep megfelelő zárását, és idővel kavitációs károsodást okozhat. A szelep olyan elhelyezése, amely lehetővé teszi a légbuborékok felemelkedését és kijutását, javítja a teljesítményt és a hosszú élettartamot.
Ha több visszacsapó szelep RVP-20 egységet használ párhuzamos körökben, gondoskodjon kiegyensúlyozott áramláselosztásról. A szelepek közötti repedési nyomás enyhe ingadozása egyenetlen terhelést okozhat, ami csökkenti a párhuzamos elrendezés hatékonyságát. Fontolja meg az azonos gyártási köteg egyező készleteinek használatát a kritikus alkalmazásokhoz.
Figyelje az RVP-20 visszacsapó szelepet a rendszer kezdeti indítása és üzembe helyezése során. Figyeljen a szokatlan zajokra, túlzott hőre vagy váratlan nyomásértékekre, amelyek telepítési problémákra vagy összeférhetetlen működési feltételekre utalhatnak. A problémák korai felismerése megakadályozza a szelep és más rendszerelemek károsodását.
A korlátok és szempontok megértése
Míg a Check Valve RVP-20 számos alkalmazásban kiváló, korlátainak felismerése megakadályozza a helytelen alkalmazást. A szelepet nem nagyfrekvenciás ciklusokhoz tervezték, ahol a kúp percenként többször nyílik és zár. Az ilyen művelet felgyorsítja a kopást és idő előtti meghibásodást okozhat. A nagyfrekvenciás alkalmazásoknál fontolja meg a kísérleti működtetésű visszacsapó szelepeket vagy a dinamikus szolgáltatásra tervezett patronos szelepeket.
A rugós kialakítás azt jelenti, hogy az RVP-20 visszacsapó szelep mindig nyomásesést hoz létre az előremenő áramlás során. Azokban az áramkörökben, ahol a minimális ellenállás kritikus, ennek a jellemzőnek figyelembe kell vennie a szivattyú méretét és a rendszer hatékonyságát. Maximális áramlásnál a nyomásesés elérheti a 8 bar-t, ami hővé és elpazarolt energiává alakul.
A fordított áramlás nem okoz szivárgást, ha a szelep megfelelően működik, de a szennyeződés vagy a kopás veszélyeztetheti a tömítést. A biztonság érdekében abszolút nulla szivárgást igénylő rendszerekben szükség lehet redundáns szelepekre vagy alternatív tömítési technológiákra. A rendszeres tesztelés igazolja, hogy a fordított tömítés a szelep teljes élettartama alatt hatékony marad.
Az RVP-20 visszacsapó szelep tisztán mechanikus működést biztosít pozíció-visszacsatolás vagy működés közbeni beállítás nélkül. A változó repedési nyomást vagy távvezérlést igénylő alkalmazásokhoz különböző típusú szelepekre van szükség. Ezen alapvető jellemzők megértése segít a szelepet a megfelelő alkalmazásokhoz igazítani.
Következtetés
Az RVP-20 visszacsapó szelep megbízható megoldás a visszaáramlás megakadályozására a 350 bar nyomáson üzemelő hidraulikus rendszerekben, 350 liter/perc térfogatáram mellett. Rugós kúpos kialakítása szivárgásmentes hátrameneti tömítést biztosít, miközben fenntartja az alacsony előremenő nyomásesést. A kompakt lemezes rögzítési formátum leegyszerűsíti a szelepblokkokba és elosztókba történő beszerelést.
Ezt a szelepet széles körben használják a mobil gépekben, az ipari automatizálásban és a tengeri hidraulikában, ahol az irányvezérlés fontos a biztonság és a hatékonyság szempontjából. Megfelelő beszerelés, folyadéktisztaság és időszakos ellenőrzés mellett az RVP-20 visszacsapó szelep sok éven át problémamentesen működik. Szabványos kialakítása és széles körű elérhetősége praktikus választássá teszi új rendszerek és cserealkalmazások számára.
Ha hidraulikus alkalmazásokhoz visszacsapó szelepet választ, vegye figyelembe az RVP-20 visszacsapó szelepet a közepes teljesítményű körökhöz, amelyek megbízható visszaáramlás-megelőzést igényelnek. Igazítsa a szelep specifikációit rendszerkövetelményeihez, kövesse a telepítési irányelveket, és tartsa fenn a megfelelő folyadékállapotot az optimális teljesítmény és hosszú élettartam érdekében.
