A hidraulikus rendszerekkel végzett munka során az áramlási irány szabályozása elengedhetetlen a biztonság és a hatékonyság érdekében. A Bosch Rexroth M-SR patronszelep megbízható visszacsapó szelepként szolgál, amely lehetővé teszi a folyadék egyirányú áramlását, miközben teljesen blokkolja a fordított áramlást. Ez az alkatrész az ipari hidraulikus alkalmazások standard választásává vált kompakt kialakításának és szivárgásmentes teljesítményének köszönhetően.
Mi az M-SR patronszelep?
Az M-SR patronszelep egy becsavarható hidraulikus visszacsapó szelep, amelyet a Bosch Rexroth, a hidraulikus technológia egyik vezető vállalata gyárt. Ez az M-SR patronos szelep az 1X sorozathoz tartozik, és a folyadék áramlását szabályozza. A szelep közvetlenül egy elosztó blokkba illeszkedik, ami helyet takarít meg a hagyományos vezetékes szelepekhez képest.
Az alapművelet egyszerű. Amikor a hidraulikafolyadék kellő nyomással előrefelé nyomja a szelepet, a szelep kinyílik és lehetővé teszi az áramlást. Ha a nyomás ellentétes irányból érkezik, a patron szorosan az üléshez illeszkedik, megakadályozva a visszaáramlást. Ez a fém-fém tömítés szivárgásmentes lezárást hoz létre, amely fenntartja a rendszer nyomását anélkül, hogy az idő múlásával romolna.
Az M-SR patronos szelep két beépítési típusban kapható: a KE sarokszelep a 90 fokos áramlási útvonalakhoz és a KD inline szelep az egyenes áramlási útvonalakhoz. Ez a rugalmasság segít a mérnököknek kompakt hidraulikus áramkörök tervezésében, amelyek korlátozott helyen elférnek.
Műszaki adatok és méretválaszték
Az M-SR patronos szelep hét névleges méretben kapható, NG 6-tól NG 30-ig. Mindegyik méret különböző áramlási sebességeket és nyomásszinteket kezel az alkalmazási követelményektől függően.
Kisebb rendszerekben az NG 6 patronos M-SR szelep percenként 6 liter áramlást képes kezelni, és akár 420 bar nyomáson is működik. A méret növekedésével az áramlási kapacitás jelentősen nő. Az NG 10-es verzió 50 liter/perc, míg az NG 15 120 liter/perc sebességgel bír. A legnagyobb szabványos méret, az NG 30 akár 400 liter/perc áramlást is lehetővé tesz, bár a maximális nyomásértéke 250 bar-ra csökken.
A repedési nyomás, amely a szelep nyitásához szükséges minimális nyomás, lényegében nullától (rugó nélküli változatoknál) 5 bar-ig terjed. A legtöbb alkalmazás a szabványos 0,5 bar-os rugót használja, amely megbízható tömítést biztosít, miközben könnyen nyílik, amikor az előre áramlás megkezdődik. Nagyobb repedési nyomás, például 1,5 bar vagy 3 bar elérhető azokhoz a rendszerekhez, amelyeknél erősebb fordított tömítőerőre van szükség.
Az üzemi hőmérséklet-tartomány a tömítés anyagától függ. A szabványos NBR tömítések a negatív 30 Celsius foktól a pozitív 80 Celsius fokig működnek. A magas hőmérsékletű vagy vegyszerálló alkalmazásokhoz az FKM tömítések kiterjesztik a felső határt, miközben kissé szűkítik a hideg hőmérsékleti tartományt.
Az M-SR patronszelep különféle hidraulikafolyadékokkal működik, beleértve az ásványi olajokat, a biológiailag lebomló folyadékokat és a tűzálló opciókat. Vízbázisú folyadékok használatakor az üzemi hőmérsékletnek 60 Celsius-fok alatt kell lennie a tömítés hosszú élettartamának megőrzése érdekében.
Telepítési követelmények és szerelési részletek
Az M-SR patronszelep beszerelése számos méret- és felületi specifikációt igényel. A szelepház hossza méretenként változik, 33,3 millimétertől NG 6 esetén 83,3 milliméterig NG 30 esetén, 0,1 milliméteres negatív tűrés mellett. A beépítési üreg a ZN 10001 szabványt követi, amely biztosítja a kompatibilitást a megfelelően kialakított elosztó blokkokkal.
Minden mérethez speciális menetes dugó szükséges az üreg lezárásához. Például az NG 10 patronos M-SR szelep R913011603 cikkszámot használ, amely 18 milliméter átmérőjű furattal és G 1/2 csőmenettel rendelkezik. Az NG 20 változat nagyobb dugót használ, 30 milliméteres furattal és G 1 menettel. Ezeket a dugókat beszerelés előtt enyhén meg kell olajozni, hogy elkerüljük a pattanást és biztosítsuk a megfelelő tömítést.
A felületkezelés fontos a megbízható működéshez. A tömítőfelületek érdességi értékének Rz 8 és Rz 16 között kell lennie. A szelep bármilyen irányban felszerelhető, bár az áramkörben lévő légzsákok elkerülése segít megelőzni a kavitációt és a zajt.
A 350 bar feletti nagynyomású alkalmazásoknál a Loctite 243 menetrögzítő alkalmazása a dugaszolómenetekre növeli a biztonságot a vibrációtól való kilazulás ellen. Az M-SR patronszelep megtartja névleges nyomáskapacitását, ha megfelelően van beszerelve, megfelelő nyomatékértékekkel.
Teljesítményjellemzők és áramlási görbék
Az M-SR patronszelep különböző körülmények közötti viselkedésének megértése segít a mérnököknek kiválasztani a megfelelő méretet és rugót. Az áramlási sebesség és a nyomásesés közötti kapcsolat egy nemlineáris görbét követ, amely a szelep méretétől és a repedési nyomás beállításától függően változik.
Példaként az NG 15 patronos M-SR szelepet vesszük, amikor 0,5 bar rugóval percenként 100 litert áramolunk, a nyomásesés a szelepen körülbelül 0,8 bar. Az áramlás növekedésével a nyomásesés gyorsabban emelkedik a szelepnyíláson áthaladó megnövekedett sebesség miatt. 120 liter/perc sebességnél a nyomásesés nagyjából 1,2 bar-t ér el.
Nagyobb szelepeknél, mint például az NG 30, a nyomásesés alacsonyabb marad egyenértékű áramlási sebesség mellett a nagyobb áramlási terület miatt. 400 liter/perc sebességnél az NG 30 patronos M-SR szelep 10 bar körüli nyomásesést mutat, ami a legtöbb nagy átfolyású körben elfogadható.
Ezek a teljesítménygörbék a HLP 46 hidraulikaolaj használatát feltételezik 40 Celsius fokon. A viszkozitás változása befolyásolja a nyomásesést, a sűrűbb folyadékok nagyobb ellenállást eredményeznek. A szelep 2,8-tól 500 négyzetmilliméterig terjedő viszkozitást képes kezelni másodpercenként, bár a jellemző tartományon kívüli teljesítményt bizonyos alkalmazásoknál ellenőrizni kell.
A fordított tömítési teljesítmény lényegében tökéletes. Amikor a nyomás a zárási iránnyal ellentétes hatást fejt ki, a zárófej szilárdan illeszkedik és megakadályozza a szivárgást. Ez a szivárgásmentes tulajdonság teszi az M-SR patronszelepet alkalmassá a hengerekben lévő nyomás tartására vagy a szivattyúkörökben a fordított áramlás megakadályozására.
Gyakori alkalmazások és használati esetek
Az M-SR patronos szelep számos olyan iparágban használható, ahol megbízható visszacsapó szelep funkcióra van szükség. Az autógyártásban ezek a szelepek védik a sebességváltó tesztállványait és a fékrendszer áramköreit. Egy tipikus telepítés egy NG 20 patronos M-SR szelepet használhat egy 200 liter/perc sebességű sebességváltó tesztkörben, ahol a visszaáramlás megakadályozása pontos vizsgálati eredményeket biztosít, és védi a drága berendezéseket.
A csomagológépek a hengerek pontos pozicionálására támaszkodnak, és az M-SR patronszelep megakadályozza a terhelés elsodródását azáltal, hogy blokkolja a fordított áramlást, amikor az irányszelep középre áll. Ez az alkalmazás gyakran kisebb méreteket használ, mint például az NG 10 vagy NG 15, amelyek megfelelnek a henger áramlási követelményeinek.
Az orvosi és gyógyszerészeti berendezések tiszta, szennyeződési kockázat nélküli működést igényelnek. Az M-SR szelep zárt patronos kialakítása kiküszöböli a külső szivárgási utakat, amelyek szennyeződéseket okozhatnak. Ezek a rendszerek jellemzően mérsékelt nyomáson működnek, ahol a 420 bar névleges érték elegendő biztonsági ráhagyást biztosít.
Az ipari szerszámgépek az M-SR patronos szelepet használják szivattyú bypass áramkörökben és hengeres terheléstartó alkalmazásokban. A kompakt telepítés helyet takarít meg a panelen, miközben megbízható teljesítményt nyújt az igényes gyártási környezetben. Az építőipari berendezések és a szélturbinák dőlésszög-szabályozó rendszerei szintén tartalmazzák ezeket a szelepeket robusztus nagynyomású képességük miatt.
Az M-SR patronszelep sokoldalúsága az egyszerű kezelésből és a széles méretválasztékból fakad. A mérnökök meg tudják határozni a méret, a repedési nyomás és a tömítés anyagának pontos kombinációját, hogy megfeleljenek az igényeiknek.
Karbantartási szempontok és élettartam
Az M-SR patronszelep egyik előnye a hosszú élettartam, minimális karbantartás mellett. A Bosch Rexroth a veszélyes meghibásodásig eltelt átlagos időt 150 évre értékeli normál üzemi körülmények között, ami a legtöbb telepítésnél gyakorlatilag karbantartásmentes működést jelent.
A fő szervizkövetelmény a folyadék megfelelő tisztaságának fenntartása. A szelep 20 mikrométeres vagy finomabb szűrést igényel, hogy megakadályozza a részecskék szennyeződését, ami károsíthatja a tömítőfelületeket. Az ISO 4406 20/18/15 tisztasági szint betartása biztosítja a megbízható működést és a maximális élettartamot.
Az üreget tömítő menetes dugó kopóelemnek minősül, bár cserére ritkán van szükség, kivéve, ha a szelepet többször eltávolítják és visszahelyezik. A cseredugók külön kaphatók, ugyanazokkal a cikkszámokkal, amelyek az első beszerelésnél szerepelnek.
Ha az M-SR patronszelepet zord környezetben, magas hőmérséklettel, agresszív folyadékokkal vagy erős szennyeződéssel üzemelteti, az ellenőrzési intervallumokat le kell rövidíteni a standard feltételezéstől. A külső szivárgás megfigyelése a menetes dugó körül és a rendszer nyomásának időszakos ellenőrzése segít a lehetséges problémák meghibásodása előtti felismerésében.
A zárt patron kialakítás megvédi a belső alkatrészeket a környezeti hatásoktól, ami hozzájárul a kiváló megbízhatósági rekordhoz. Ellentétben a külső visszacsapó szelepekkel, amelyek korróziót vagy fizikai sérülést szenvedhetnek, az M-SR szelep védett az elosztóblokkban.
Alternatívák és kompatibilis termékek összehasonlítása
Míg a Bosch Rexroth M-SR patronszelep a nagynyomású visszacsapó szelepek teljesítményének mércéje, számos alternatíva létezik a piacon. A különbségek megértése segít a beszerzési döntésekben és a kompatibilitási kérdésekben.
A Hydac a CSBN sorozatú patronos visszacsapó szelepeket kínálja hasonló csavaros rögzítéssel, de jellemzően 350 bar névleges nyomásra 420 bar helyett. Ezek a szelepek valamivel olcsóbbak, miközben összehasonlítható teljesítményt nyújtanak olyan alkalmazásokban, amelyek nem igénylik a teljes nyomásértéket. A Parker gyártja a D1VW sorozatot, amely elektronikus felügyeleti lehetőségeket tartalmaz olyan rendszerek számára, amelyeknek visszajelzésre van szükségük a szelep állapotáról.

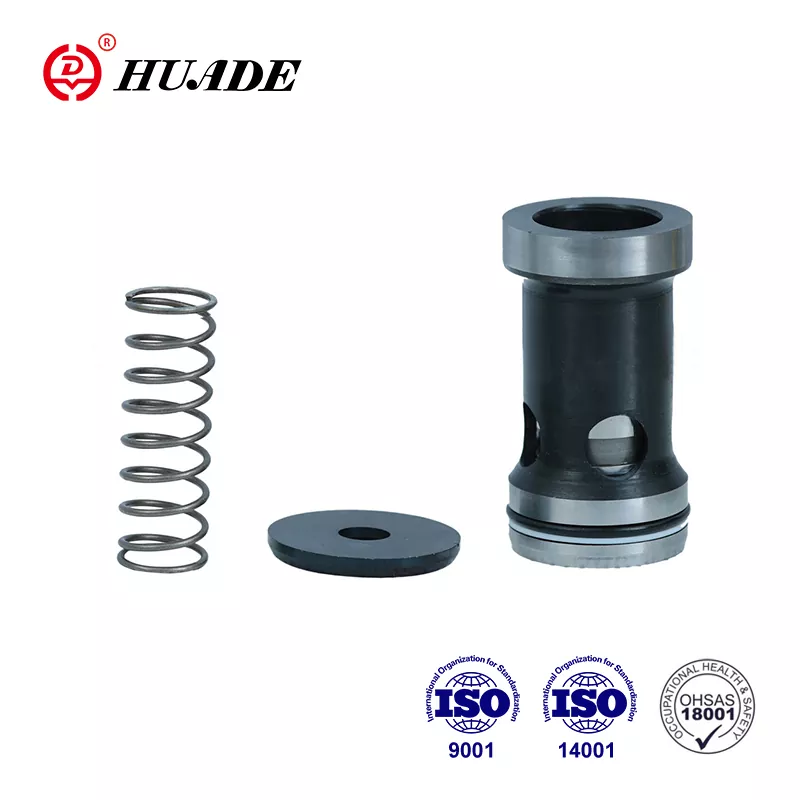

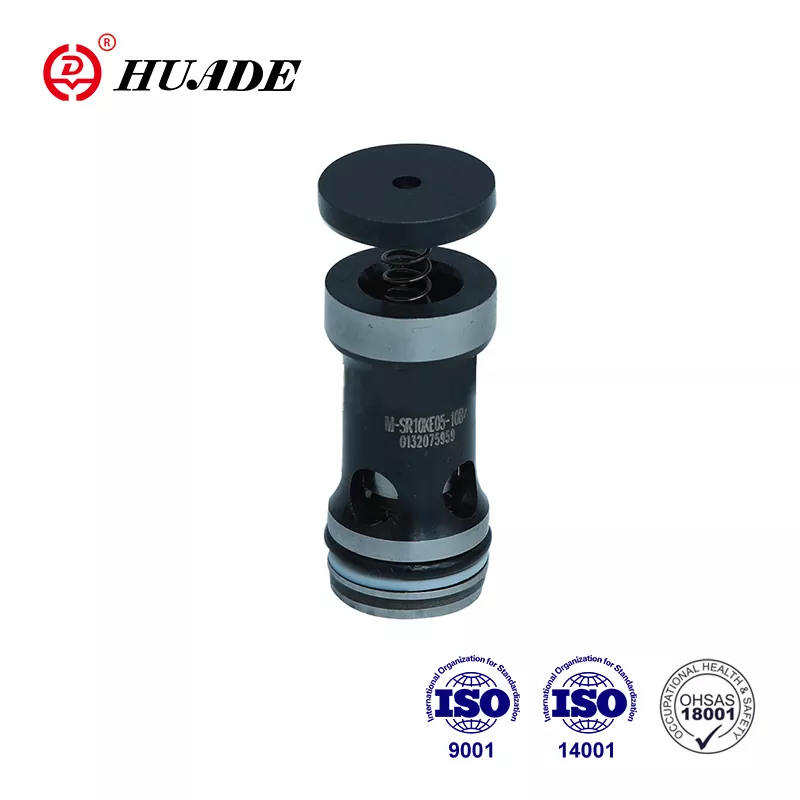

Számos kínai gyártó gyárt az M-SR specifikációival kompatibilis patronos szelepeket. Az olyan cégek, mint a Huade és a Hengli, alacsonyabb áron gyártják a méret- és teljesítményjellemzőknek megfelelő szelepeket. Ezek az alternatívák jól működhetnek nem kritikus alkalmazásokban, vagy ahol jelentősek a költségvetési korlátok. A legfontosabb szempont annak ellenőrzése, hogy a gyártó fenntartja-e a megfelelő minőségellenőrzést, és rendelkezésre bocsátja-e az ISO tanúsítási dokumentációt.
Az eredeti Bosch Rexroth M-SR patronszelep és a kompatibilis alternatívák közötti választás során vegye figyelembe az alkalmazás kritikusságát, a szükséges tanúsítási szinteket és a helyi támogatás elérhetőségét. A meghibásodást nem tűrő kritikus rendszereknek eredeti berendezést kell használniuk. A kevésbé igényes alkalmazások kompatibilis termékeket fogadhatnak el a költségek csökkentése érdekében.
Vásárlási hely és árinformációk
Az M-SR patronszelep több csatornán keresztül is elérhető a helytől és a mennyiségi igényektől függően. A Bosch Rexroth hivatalos online áruházat működtet a [store.boschrexroth.com](http://store.boschrexroth.com/) címen, ahová a szabványos konfigurációkat egy-három napon belül szállítják. A cikkszámok meghatározott formátumot követnek, például R900350797 egy NG 30 KE sarokszelephez 0,5 bar rugóval.
Az olyan hivatalos forgalmazók, mint a BuyRexroth, átlátható árazást és világméretű szállítási lehetőségeket biztosítanak az M-SR patronszelep számára. Ezek a forgalmazók általában szokásos méreteket raktároznak, és közvetlenül a gyárból rendelhetnek speciális konfigurációkat. A szabványos alkatrészek átfutási ideje általában rövid, míg az egyedi specifikációk több hetet is igénybe vehetnek.
Az árak jelentősen eltérnek a szelep méretétől és konfigurációjától függően. A kisebb méretű, például az NG 6-os szelepek ára általában 50 és 80 dollár között mozog, míg a nagy NG 30 szelepek ára elérheti a 200 dollárt vagy még többet is. A kínai gyártók kompatibilis alternatívái 20-40 százalékkal alacsonyabbak lehetnek, bár a minimális rendelési mennyiségek magasabbak lehetnek, mint a kis projektek esetében.
FKM tömítéseket vagy nem szabványos repedési nyomást igénylő speciális alkalmazásoknál gyakran a legjobb eredményt a forgalmazóktól vagy a gyártótól közvetlenül kérve adja. A műszaki támogatás vásárlás előtt segít ellenőrizni, hogy a kiválasztott M-SR patronszelep konfiguráció megfelel-e az alkalmazási követelményeknek.
Tervezési szempontok a rendszerintegrációhoz
Az M-SR patronos szelep hidraulikus rendszerbe történő integrálása gondos figyelmet igényel az elosztó kialakítására és az áramkör elrendezésére. A szelep egy szabványos üregbe szerelhető, amelyet pontos méretekre kell megmunkálni. A ZN 10001 szabványt követő elosztó-beszállítókkal való együttműködés biztosítja a megfelelő illeszkedést és teljesítményt.
Az M-SR patronszelepen keresztüli áramlási iránynak meg kell egyeznie az áramkör kialakításával. A szeleptesten lévő nyíl vagy a katalógusszimbólum a szabad áramlás irányát jelzi. A szelep hátrafelé történő felszerelése blokkolja az összes áramlást, ezért fontos az összeszerelés során történő ellenőrzés. Egyes mérnökök a beszerelési hibák elkerülése érdekében áramlási irány nyilakkal jelölik az elosztóblokkot.
A nyomásesés számításainak figyelembe kell venniük a szelep jellemzőit a várható áramlási sebességeknél. Míg a nyomásesés az M-SR patronszelepen keresztül jellemzően kicsi a többi áramköri korlátozáshoz képest, a nagy áramlású alkalmazásoknál előnyös a következő nagyobb méret kiválasztása az energiaveszteség és a hőtermelés minimalizálása érdekében.
A repedési nyomás megválasztása hatással van az előremenő áramlási ellenállásra és a fordított tömítőerőre egyaránt. Azoknál az alkalmazásoknál, ahol minimális előremenő ellenállásra van szükség, alacsonyabb repedési nyomást kell alkalmazni, például 0,2 bar-t, vagy akár a rugó nélküli változatot is. Azok a rendszerek, amelyeknek nyomást kell tartaniuk a változó terhelésekkel szemben, a nagyobb repedési nyomás előnyeit élvezik, ami erősebb tömítést biztosít.
A hőmérséklet-ciklust és a folyadékkompatibilitást a tervezési szakaszban ellenőrizni kell. Ha a rendszer szélsőséges hőmérsékleteket észlel, vagy speciális folyadékokat használ, a tömítőanyag kompatibilitás ellenőrzése megakadályozza az idő előtti meghibásodást. Az FKM tömítés opció megnöveli a vegyszerállóságot az agresszív adalékanyagokat vagy magas hőmérsékletet igénylő alkalmazásokhoz.
Következtetés
A Bosch Rexroth M-SR patronos szelep megbízható visszacsapó szelep funkciót biztosít kompakt csomagban, amely alkalmas nagynyomású hidraulikus rendszerekhez. Becsavarható patron kialakítása leegyszerűsíti a telepítést, miközben kiküszöböli a külső szivárgási útvonalakat. Az NG 6-tól az NG 30-ig terjedő mérettartomány lefedi az áramlási igényeket a kis hengerektől a nagy ipari körökig.
Az M-SR patronos szelep megfelelő konfigurációjának kiválasztása magában foglalja a szelep méretének az áramlási követelményekhez való igazítását, az alkalmazáshoz megfelelő repedési nyomás kiválasztását, valamint a tömítések működési feltételekkel való kompatibilitásának ellenőrzését. A kiváló élettartam és a minimális karbantartási igény teszi ezt a szelepet költséghatékony választássá a rendszer élettartama alatt.
Akár új hidraulikus kört tervez, akár meglévő alkatrészeket cserél, az M-SR patronos szelep képességeinek és telepítési követelményeinek megértése segít a sikeres megvalósításban. A széleskörű elérhetőség és a kiterjedt alkalmazástörténet magabiztosságot ad ennek a bevált hidraulikus alkatrésznek a meghatározásában.
