Arányos irányú szelep 4wrle-4x

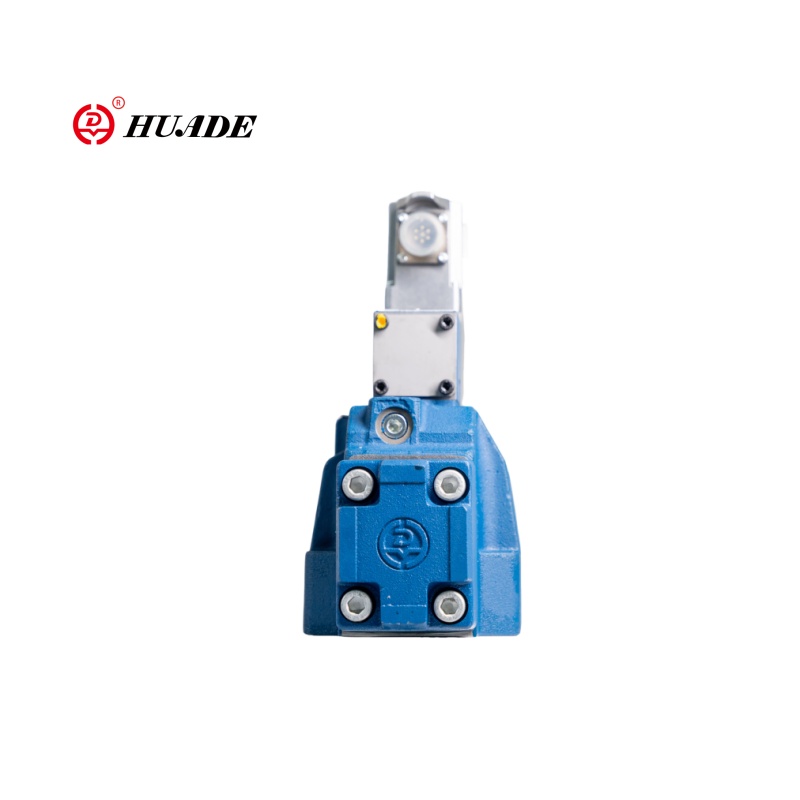

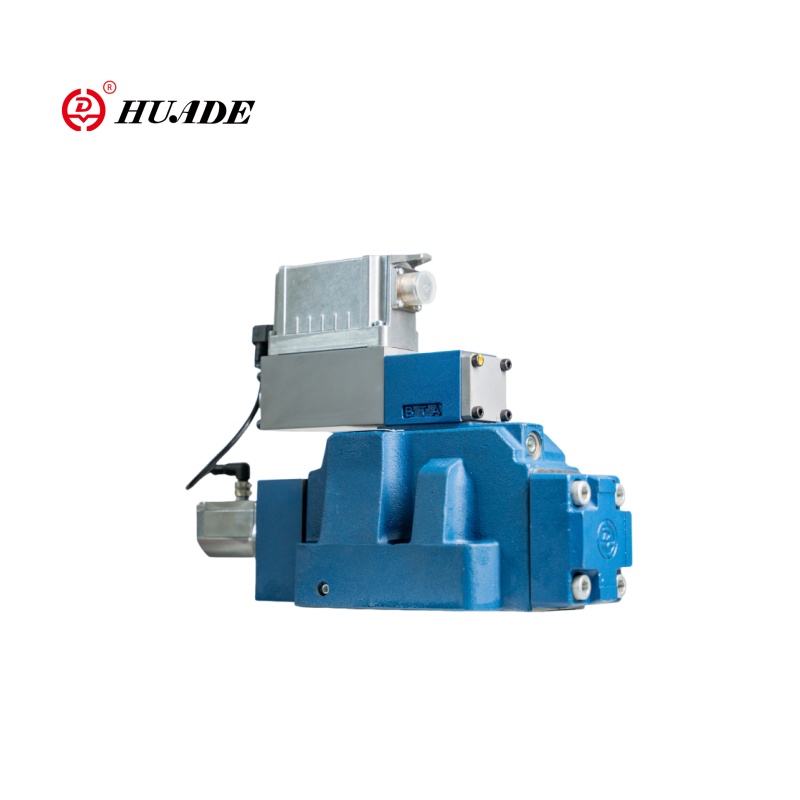

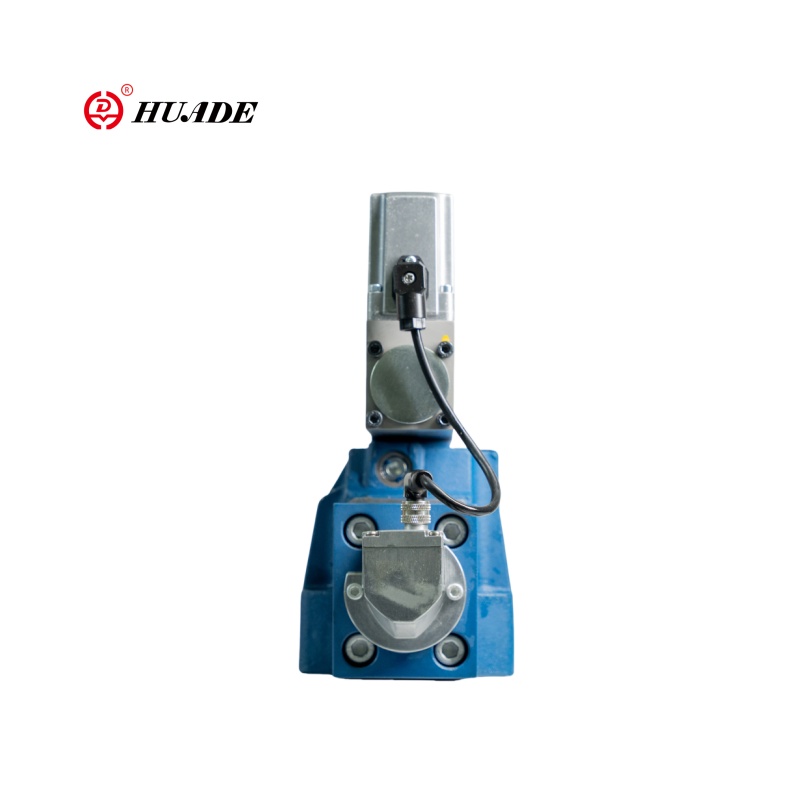

A Huade arányos irányú szelepe 4Wrle-4X egy elektro-hidraulikus arányos irányú szelep (az OBE helyzetbeli visszacsatolással). A vezérlési módszer arányos mágnesszelep + szelepmag-helyzet zárt hurkú vezérlés (LVDT visszacsatolás). A Huade szelepe 4Wrle-4X testtervezés, tömítési technológia és mágnesszelep teljesítménye közel áll a Rexroth szintjéhez, de a szélsőséges munkakörülmények között a tartósság (például a magas frekvenciájú rezgés, a hosszú távú folyamatos működés) kissé eltérhet. A Huade termék ára általában 20% -30% -kal alacsonyabb, mint a Rexroth, jelentős költségteljesítménnyel. Az ellátási lánc lokalizálva van, a szállítási ciklus rövid, és az értékesítés utáni szolgáltatási válasz gyors.

Product parameter of Proportional Directional Valve 4WRLE-4X

Termékjellemző és az arányos irányú szelep alkalmazása 4Wrle-4X

Jellemzők:

▪ Megbízható - bevált és robusztus formatervezés

▪ Kiváló minőségű -kontroll orsó és a pilóta vezérlőszelep hüvelye

▪ A pilóta vezérlőszelep vezérlő orsója a "Fail Safe" helyzetben van, amikor az egység ki van kapcsolva

▪ A főszelep vezérlő orsója rugó-központú központi helyzetben és/vagy eltolás helyzetben van

▪ Rugalmas - alkalmas a helyzetre, a sebességre és a nyomásszabályozásra

▪ Pontos - nagy válaszérzékenység és kis hiszterézis

Alkalmazás:

Az arányos irányú szelep 4Wrle-4X olyan hidraulikus vezérlő rendszerekhez alkalmas, amelyek magas követelményekkel rendelkeznek a dinamikus teljesítmény, a pontosság és a megbízhatóság szempontjából, különösen olyan helyzetekben, ahol gyors válasz és zárt hurkú visszacsatolás szükséges. A Huade 4Wrle-4X arányos szelepét széles körben használják ipari automatizálásban, szerszámgépekben és feldolgozóberendezésekben, fröccsöntő gépekben és szerszám-öntőgépekben, tesztelési és szimulációs berendezésekben, mérnöki gépekben stb.

Az arányos irányított szelep gyártási részletei 4wrle-4X

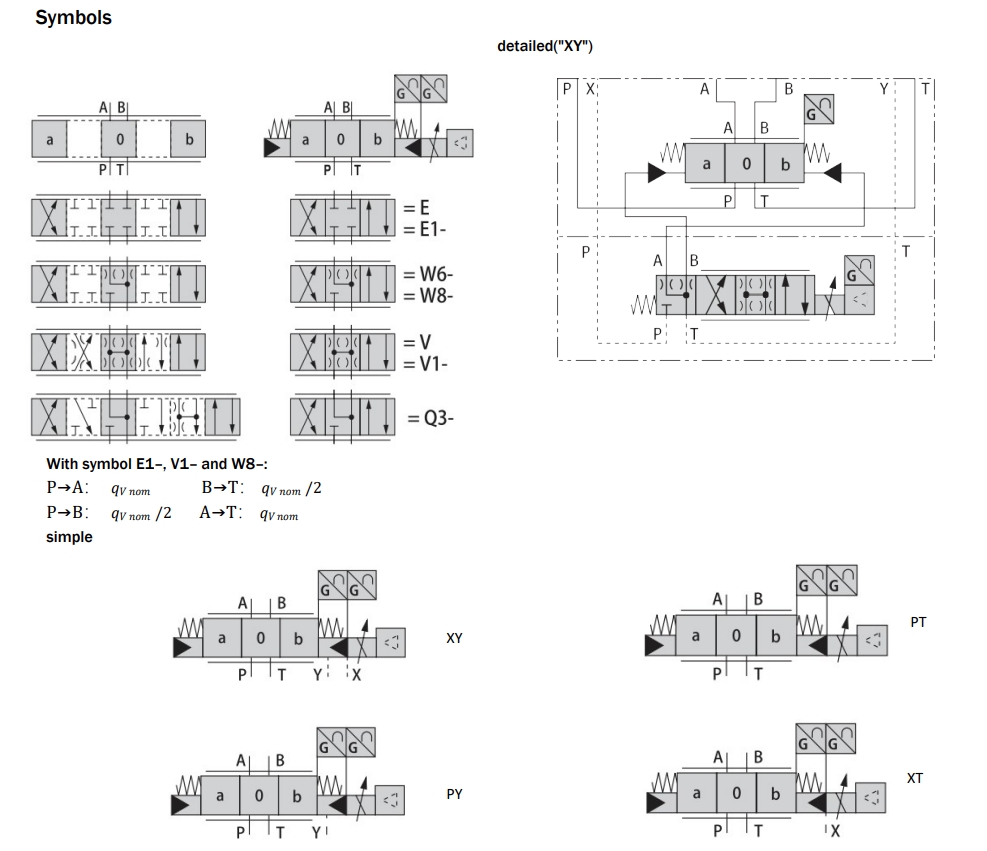

Funkció, szakasz

A 4WRLE típusú szeleppilóta pilóta-kezelésű vezérlőszelep, elektromos helyzet-visszacsatolással és integrált elektronikával (OBE).

Szelep összetétele:

1. Pilot szelep szelepmaggal és szelephüvely szerkezetével (1)

2.A szelepet központosító rugóval és helyzetbeli visszajelzéssel (2)

3.Ingrált erősítő (3)

Funkció:

Amikor az integrált elektronikát (OBE) kikapcsolják vagy inaktívak, a pilóta vezérlőszelep vezérlő orsója rugóval működteti a „hibabiztos” helyzetben. A főszelep vezérlő orsója rugó-központú központi helyzetben van.

Az integrált elektronika (OBE) összehasonlítja a megadott parancsértéket a főszelep -vezérlő orsó helyzetének tényleges értékével. A kontroll eltérések esetén a kontroll mágnesszelep aktiválódik. A megváltozott mágneses erő miatt a pilóta -vezérlő orsót beállítják

A tavasz.

Az áramlás, amelyet a kontroll keresztmetszetekkel aktiválnak, a fő kontroll orsó beállításához vezet. A fő kontroll orsó stroke/kontroll keresztmetszete arányosan szabályozza a parancs értékét.

A pilótaolaj -ellátás a pilótavezérlő szelepben vagy belső, vagy külső, az X porton keresztül.

Ellenőrizze a mágnesszelepet

A következő hibák esetén a kontroll mágnesszelepeket az Integrált Electronics (OBE) működteti, a pilóta-vezérlő orsó "hibabiztos" helyzetére van beállítva, és kirakodja a főszelep pilótaolaj-kamráját. A rugó által üzemeltetett főszelep -vezérlő orsó a központi helyzetbe kerül.
