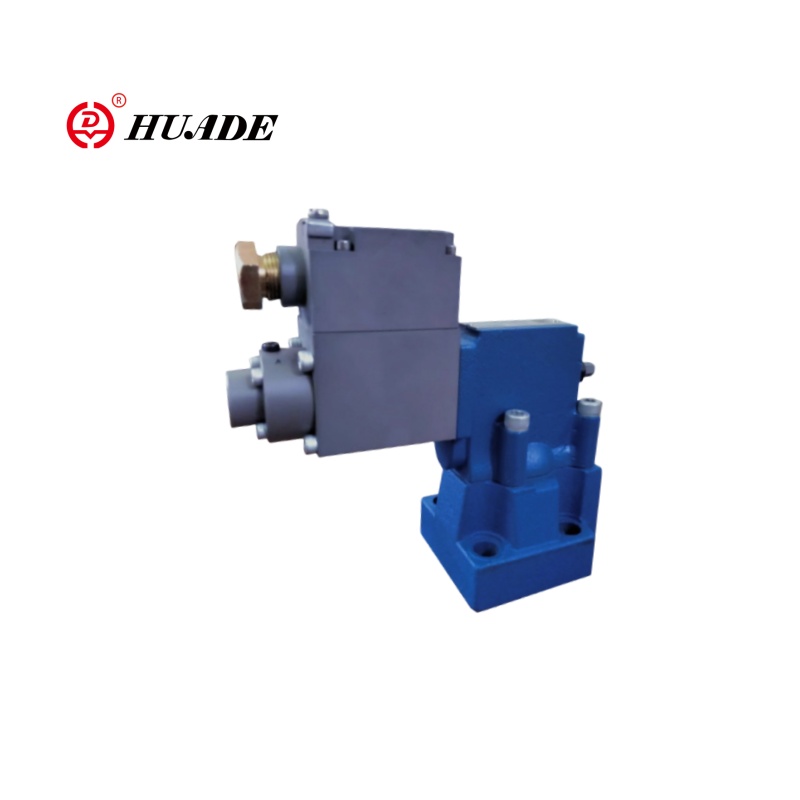

A robbanásálló domborító szelep DBE sorozat egy elektromosan szabályozott nyomásszabályozó szelep, amelyet tűzveszélyes és robbanásveszélyes környezetekhez terveztek, pontos arányos nyomásszabályozással és biztonságos robbanásbiztos jellemzőkkel. Az arányos domborító szelep DBE beépített mechanikus vészhelyzeti enyhítő funkcióval rendelkezik, automatikusan váltson a biztonságos nyomásra, amikor az áramellátás ki van kapcsolva. És a szelepmag kopásálló bevonat meghosszabbíthatja az élettartamot.
| Folyadék | NBR és FKM tömítéshez alkalmas ásványolaj |
| Foszfát -észter az FKM tömítéshez | |
| Folyadékhőmérsékleti tartomány ℃ | -30 -+80 (NBR pecsét) |
| -20 -+80 (FKM pecsét) | |
| Viszkozitási tartomány mm2/S | 2,8–380 |
| Linearitás | ± 3,5% |
| Megismételhetőség | ＜ ± 2% |
| Elektromos | |
| Áramforrás | DC |
| Min.Solenoid áram | 100 |
| Max.Solenoid áram MA | 800 |
| Tekercses ellenállás | 19,5Ω 20 ℃, Max.Warm érték: 28,8Ω |
| Működő állapot | Folyamatos |
| Max. | +50 ℃ |
| Szigetelés a DIN 40 050 -re | IP65 |
Jellemzők:
-Az-lemez rögzítése:
- Portálási minta a DIN 24 340 E és az ISO 6264 formába
- Az elosztóban történő telepítéshez
- 4 nyomásértékelés
- Max. Nyomáskorlátozás, opcionális
- A VT-2000 erősítő típusát (külön-külön kell megrendelni)
Alkalmazás:
Robbanásbiztos nyomáscsökkentő szelep A DBE felhasználható a fúrási platformok fúrási megelőzésére (BOP), a lyukú szerszámokhoz, a földgáz-kompressziós állomásokhoz, a bányászati hidraulikus tartókhoz, a pajzsgépek, a gázkivonó berendezések, a mélytengeri fúrókészülékek és a robbanásbiztos fedélzeti gépekhez.
Példa:
Robbanásbiztos PLC → Robbanásbiztos arányos erősítő → DBE szelep → Hidraulikus működtető
↑
Robbanásbiztos nyomásérzékelő (visszajelzés)
Robbanásbiztos nyomáscsökkentő szelep A DBE pilóta által működtetett nyomáscsökkentő szelep. Ezt használják a nyomás folyamatos beállításához a hidraulikus rendszerekben elektromos jelzéssel.

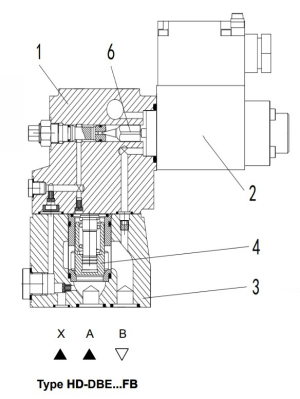

Alapvetően ezek a szelepek egy pilótaszelepből (1), arányos mágnesszelepből (2) és a fő szelepből (3) fő orsó betéttel (4) állnak.
Írja be a HD-DBE ... FB
A nyomáshatár az elektromos áram értékéhez viszonyítva van, és az arányos mágnesszelep (2) által beállítva. A rendszer nyomását a fő orsóra (4) alkalmazzák. Ugyanakkor a nyomást a fő orsó (4) rugó betöltött oldalára és a pilóta poppet -re (6) az Orifice (5) segítségével (1) (1). Ha a hidraulikus erő meghaladja a mágnesszelepet, akkor a Pilot Poppet (6) megnyílik. A pilóta folyadék visszatérhet a tartályba, és a nyílások által okozott nyomásesés a fő orsót (4). Ezután a fő orsó (4) megnyitja a csatornát a szivattyúról a tartályra.

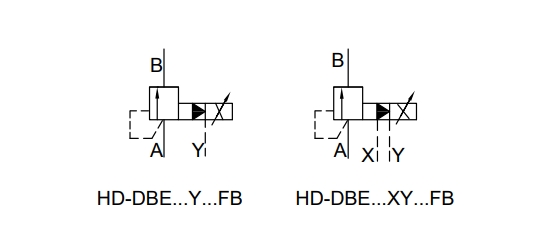

Valamelyikének jelképe Robbanásbiztos nyomáscsökkentő szelep DBE
