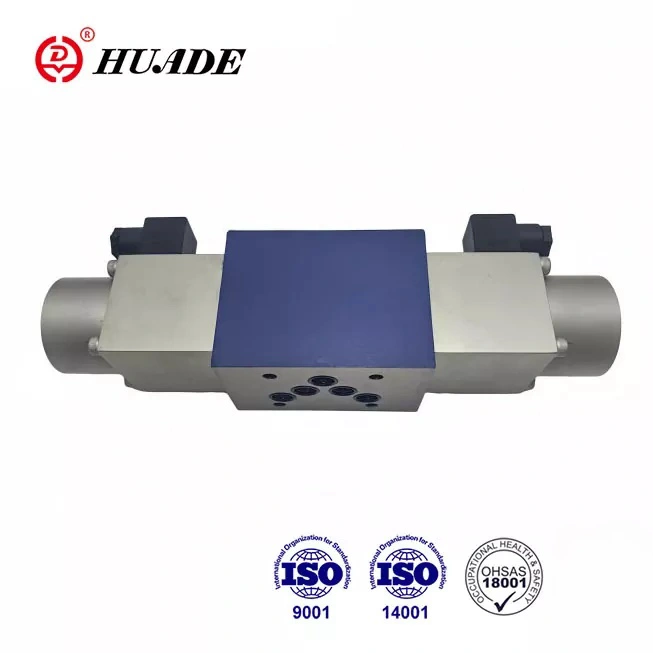

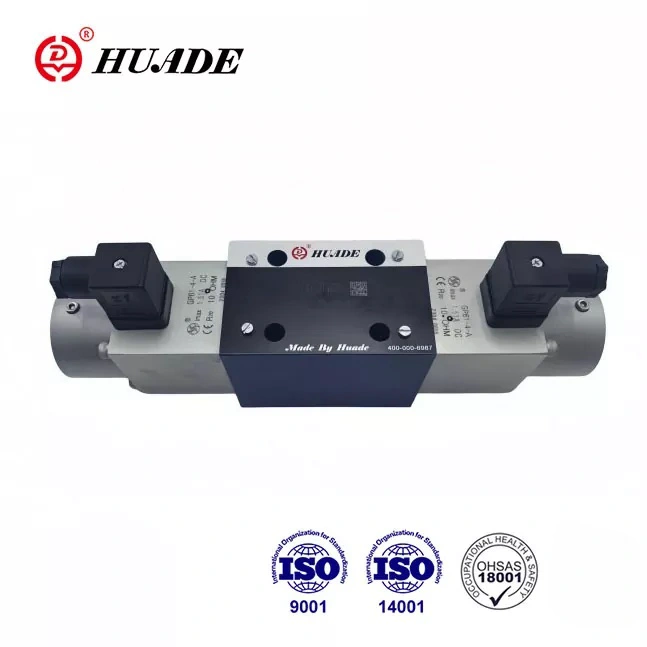

A 4WRA típusú irányvezérlő szelepeket arányos mágnesszelepekkel közvetlenül működtetik. Ezeket széles körben használják különféle ipari hidraulikus környezetekben, amelyek irányítást és áramlási szabályozást igényelnek. Két hosszú távú együttműködésnek köszönhetően a Huade® arányos irányszelepek megfelelhetnek a Rexroth teljesítményében kínált termékek ugyanazoknak a termékeknek. Ennek a terméknek az ára viszonylag alacsony.
|
Hidraulikai adatok |
|||
|
Méret |
6 |
10 |
|
|
Működési nyomás (MPA) |
A, B, P, P port |
31.5 |
31.5 |
|
T -kikötő |
16 |
16 |
|
|
Flow (l/perc) |
43 |
95 |
|
|
Szennyeződés mértéke |
≤ 20 (≤10 javaslat) |
||
|
Hiszterézis (%) |
<6 |
<5 |
|
|
Megismételhetőség (%) |
<3 |
<2 |
|
|
Frekvencia válasz (-3DB, jel ± 100%) (Hz) |
6 |
4 |
|
|
Nyomásfolyadék |
Ásványolaj (NBR tömítéshez), foszfát -észter (FPM -tömítéshez) |
||
|
Viszkozitási tartomány (mm ²/s) |
3,8–380 |
||
|
Nyomásfolyadék -hőmérsékleti tartomány (℃) |
-30 -tól+80 -ig |
||
|
Súly (kg) |
Szelep egy mágnesszeleppel |
1.75 |
5.9 |
|
Szelep két mágnesszeleppel |
2.5 |
7.5 |
|
|
Elektromos adatok |
|||
|
Méret |
6 |
10 |
|
|
Feszültségtípus |
Közvetlen feszültség |
Közvetlen feszültség |
|
|
Névleges feszültség (V) |
24 V -os |
||
|
Max. |
1.5 |
||
|
Mágnesszelep |
Hideg érték 20 ℃ |
5.4 |
10 |
|
Max.Warm érték |
8.1 |
15 |
|
|
Környezetvédelmi hőmérséklet ℃ |
+50 -ig |
||
|
Tekercs hőmérséklete ℃ |
+150 -ig |
||
|
A szelep szigetelése a DIN 40 050 -re |
IP65 |
||
|
Associated erősítő (24 V egyenirányító hídtípus) |
VT-3013S30 |
VT-3014S30 |
|
Jellemzők:
▶ Közvetlen működtetett arányos szelep a hidraulikus folyadék irányának és térfogatának áramlásának szabályozásához
▶ Az allemez rögzítéséhez
▶ A hidraulikus folyadék mind az irány és az áramlás nyitott hurok -vezérléséhez
▶ A tavaszi központú vezérlő orsó
▶ Alacsony nyomásesés a kontroll területeken
▶ A szelep és az elektronikus vezérlés egy -egy szállítójától
Alkalmazás:
A 4WRA típusú irányvezérlő szelepeket használják az áramlás irányának és mennyiségének szabályozására.
A 4WRA típusú irányított vezérlőszelepek alapvetően a ház (1), a kontroll orsó (3), egy vagy két visszatérő rugó (2), valamint egy vagy két arányos mágnesszelep (5).
Típus 4WRA 6 ...... 10B/..... és 4WRA 10 ...... 10B/..... (3-helyzetű szelep)
Ha a mágnesszelepeket nem aktiválják, akkor a (3) kontroll orsó semleges helyzetben tartja a visszatérő rugók segítségével (2). A kontroll orsó (3) működtetése közvetlenül az arányos mágnesszelepen keresztül történik (5). Ha például az „A” mágnesszelep energiával rendelkezik, akkor az elektromos jelhez viszonyítva jobbra tolja a kontroll orsót. A csatlakozásokat ezután P -től B -től és A -ig teremtik.
Ilyen módon a (3) kontroll orsó a V-alakú hornyok fokozatosan kinyílik. Ha az arányos mágnesszelepet (5) nem működnek, a kontroll orsó (3) a visszatérési rugó (2) révén visszatér a középpontba.
Az arányos irányított szelep felépítése 4WRA
Típus 4WRA ... A ... 10B és 4WRA ... B ... 10B (2-Pozíciós szelep)
Ennek a szelepnek a funkciója megegyezik a 4WRA típusú szelep típusával. De két helyzetű irányú szelep, csak egy
arányos mágnesszelep
A 4WRA típusú allemezek szerelését, rugóközpontját és alacsony nyomáscsökkenést alkalmaznak a kontroll területeken.
Gyakran használják a gép, a könnyűiparban, a kohászatban, az enyémben, az űrrepülésben és más területeken.
Az arányos irányított szelep felépítése 4WRA ... A ... és 4WRA ... B ...
A 4WRA arányos irányú szelep szimbóluma
