Ebben az útmutatóban mindent lebontunk, amit tudnod kell ezekről az alapvető részekről, attól kezdve, hogy hogyan működnek, miért olyan fontosak a modern gépekben.
Mi az a hidraulikus áramlás -szabályozó szelep?
Gondoljon egy hidraulikus áramlás -szabályozó szelepre, mint egy intelligens vízcsap.Ahogyan egy csapfogantyút fordít, hogy ellenőrizze, hogy a víz gyors áramlik, a hidraulikus áramlás -szabályozó szelep szabályozza, hogy a hidraulikus folyadék milyen gyors áramlik egy rendszeren keresztül.
De a konyhai csapteleptől eltérően ezek a szelepek sokkal kifinomultabbak. Automatikusan beállíthatják az áramlást, hogy a gépek pontosan a megfelelő sebességgel működjenek, még akkor is, ha a feltételek megváltoznak.
Fő cél:A folyadékáramlás szabályozásával szabályozza a hidraulikus hengerek és motorok sebességét.
Hogyan működik? Az alapelv
Az egyszerű magyarázat
Képzelje el, hogy vastag turmixot iszik egy szalmán keresztül. Ha lassabban akar inni, akkor megcsípheti a szalmát, hogy keskenyebbé tegye. Pontosan így működik egy alapvető hidraulikus áramlás -szabályozó szelep - ez egy keskeny nyílást hoz létre (úgynevezett nyílás), amely korlátozza, hogy mennyi folyadék tud áthaladni.
A műszaki oldal egyszerűvé tette
A szelep egy elnevezésű elven működik"Fojtás."Íme, mi történik:
- A folyadék belépa szelep nagy nyomáson
- A szelep létrehozza akorlátozás(mint például a szalma megcsípése)
- NyomásesésAmint a folyadék áthalad a keskeny nyíláson
- Az áramlási sebesség csökken, lassítva a csatlakoztatott berendezést
A kapcsolat egy egyszerű szabályt követ: minél kisebb a nyílás, annál lassabb az áramlás.
A hidraulikus áramlás -szabályozó szelepek típusai
1. Egyszerű fojtószelep (az alapmodellek)
Ezek olyanok, mint a régi rádiók kézi hangerőszabályzása. Egyszer beállította őket, és ezen a beállításon maradnak.
Példák:
- Tűszelepek:Legyen egy hegyes tű, amely be- és ki egy kis lyukba, és kifelé mozog
- Gömbszelepek:Használjon rajta egy lyukkal ellátott golyót az áramlás szabályozására
- Nyílási lemezek:Legyen egy rögzített méretű lyuk, amely soha nem változik
Előnyök:
- Olcsó és egyszerű
- Könnyen érthető és karbantartható
Hátrányok:
- Az áramlás megváltozik, amikor a terhelés megváltozik
- Nem túl pontos

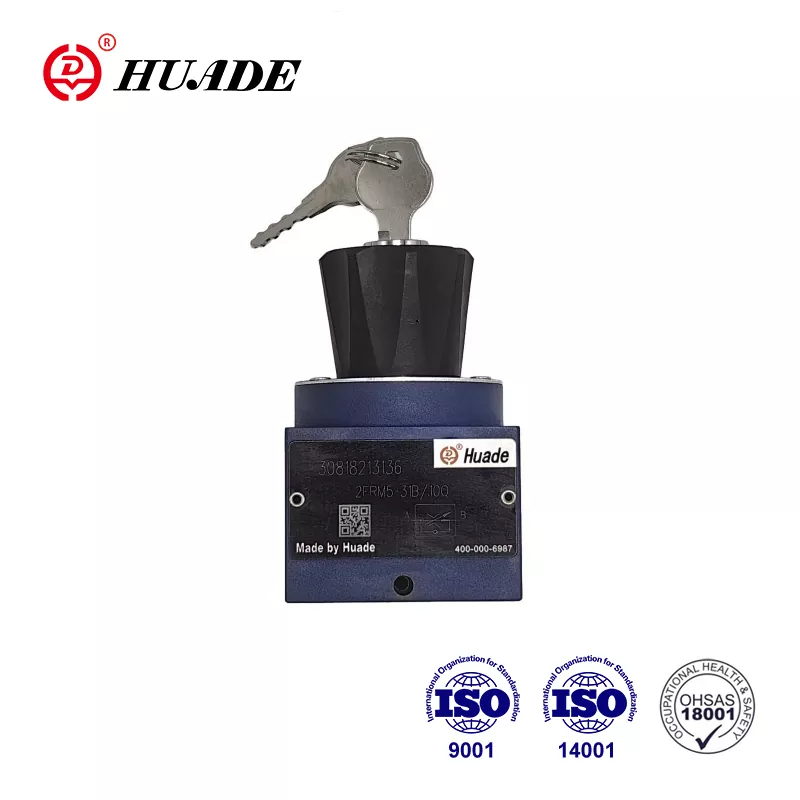

2. Nyomás-kompenzált szelepek (az intelligens termékek)
Ezek olyanok, mint az autójában a hajózási vezérlés - automatikusan alkalmazkodnak a következetes teljesítmény fenntartása érdekében.
Hogyan működnek:
- Van egy speciális összetevőjük, amelyet "kompenzátor orsónak" hívnak
- Ez az orsó érzékeli a nyomásváltozásokat és automatikusan beállít
- Eredmény:állandó áramlás akkor is, ha a terhelések megváltoznak
Példa:Ha egy hidraulikus hengernek hirtelen meg kell emelnie egy nehezebb súlyt, akkor a normál szelep lelassul. De egy nyomáskompenzált szelep automatikusan többet nyit meg az azonos sebesség fenntartása érdekében.
3.
Ezek olyanok, mint az okostelefon -vezérlők - reagálnak az elektronikus jelekre, és beprogramozhatók a pontos teljesítmény érdekében.
Jellemzők:
- Elektromos jelek által vezérelt
- Megváltoztathatja az áramlási sebességet milliszekundumban
- Rendkívül pontos (3-5% -os pontosságon belül)
Ahol megtalálja őket:
Áramlásszabályozási módszerek: Három módszer a sebesség szabályozására
1. módszer: Meter-In Control
Mit csinál:A kontrollok áramlását a hidraulikus hengerbe jutnak
A legjobb:Ha pontos vezérlésre van szüksége a normál terhelésekhez
Gondolj rá, mint:Ellenőrizze, milyen gyorsan tölt be egy vödröt
2. módszer: Meter-out vezérlés
Mit csinál:A kontrollok áramlása kijön a hidraulikus hengerből
A legjobb:Nehéz terhelések, amelyek "elmenekülhetnek" (mint például a nehéz súly csökkentése)
Gondolj rá, mint:Ellenőrizze, milyen gyorsan ürít egy vödröt
3. módszer: Bypass Control
Mit csinál:Extra folyadékot küld vissza a tartályba, nem pedig a hengerre
A legjobb:Energiahatékony rendszerek
Gondolj rá, mint:Ha túlcsorduló lefolyó van, amely megakadályozza a túltöltést
Valós alkalmazások: ahol megtalálja ezeket a szelepeket
Építőberendezés
- Kotrógépek:Vezérlő ásási sebesség és pontosság
- Daruk:Gondoskodjon a sima, biztonságos emelésről és a leengedésről
- Buldózerek:Kezelje a penge mozgását a pontos osztályozáshoz
Gyártás
- CNC gépek:Pontos szerszámhelyzet a tökéletes vágásokhoz
- Fröcsködés:A következetes termékek műanyag áramlásának ellenőrzése
- Összeszerelő vonalak:Több mozgó alkatrész szinkronizálása
Szállítás
- Repülőgép:Futómű üzemeltetése és repülési vezérlők
- Hajók:Irányító rendszerek és rakománykezelés
- Vonatok:Fékrendszerek és ajtóműveletek
Mindennapi tárgyak
Általános problémák és megoldások
Tünetek:
A gép néha gyorsan mozog, máskor lassan
Okok:
- Piszkos hidraulikus folyadék
- Kopott szelep alkatrészek
- Rossz szelep típusa a munkához
Megoldások:
- Változtassa meg a hidraulikus folyadékot és a szűrőket
- Cserélje ki a kopott tömítéseket és alkatrészeket
- Frissítse a nyomáskompenzált szelepre
Tünetek:
A folyadék túl meleg lesz, a rendszer leáll
Okok:
- A szelep túl sok korlátozást teremt
- Rossz folyadékkeringés
Megoldások:
- Ellenőrizze a szelep beállításait
- Javítsa a hűtőrendszert
- Használjon nagyobb szelepet, ha szükséges
Tünetek:
A berendezés durván megkezdődik és leáll
Okok:
- A szelep kinyitása/bezárása túl gyorsan
- Levegő a rendszerben
- Rossz viszkozitási folyadék
Megoldások:
- Állítsa be a szelep válaszidejét
- Légtelenítve levegőt a rendszerből
- Használjon helyes folyadéktípust
Karbantartási tippek: Tartsa a szelepeit boldoggá
- Monitor rendszer hőmérséklete
- Hallgassa meg a szokatlan zajokat
- Ellenőrizze a folyadékszivárgásokat
- Ellenőrizze a folyadékszintet
- Vizsgálja meg a kapcsolatokat
- Tiszta külső felületek
- Tesztszelep válasz
- Ellenőrizze a szűrőfeltételeket
- Tekintse át a rendszer nyomásnaplóit
- Cserélje ki a hidraulikus folyadékot
- A kopott szelepek újjáépítése vagy cseréje
- Szakmai rendszerellenőrzés
A megfelelő szelep kiválasztása: Vevői útmutató
Vegye figyelembe az Ön igényeit
Egyszerű alkalmazásokhoz:
- Alap fojtószelepszelepek
- Alacsonyabb költségek
- Könnyű karbantartás
Változó terhelésekhez:
- Nyomáskompenzált szelepek
- Megbízhatóbb teljesítmény
- Magasabb kezdeti költségek, de jobb hosszú távú érték
A precíziós munkához:
- Arányos vagy szervószelepek
- Legmagasabb pontosság
- A legdrágább, de megéri a kritikus alkalmazásokhoz
Az ellenőrzéshez szükséges legfontosabb specifikációk
Illeszkedjen a szivattyúkapacitásához
Kezelnie kell a rendszer nyomását és a biztonsági margót
Fontolja meg a működési környezetét
Milyen gyorsan reagál a változásokra
Mennyire pontosnak kell lennie a vezérlésnek
A hidraulikus áramlásszabályozás jövője
Az intelligens szelepek jönnek
A modern szelepek "intelligensek" lesznek, olyan funkciókkal, mint:
Energiahatékonysági fókusz
Az új tervek a következőkre összpontosítanak:
Piaci növekedés
A hidraulikus szeleppiac virágzik, várhatóan eléri73,8 milliárd dollár 2032 -re- Ezt a növekedést az:
- Infrastruktúra -fejlesztés
- Gyári automatizálás
- Megújulóenergia -projektek
Kulcsfontosságú felvétel
- A hidraulika áramlás -szabályozó szelepek olyanok, mintintelligens csaptelepekamelyek szabályozzák a folyadékáramot a gép sebességének vezérlésére
- Három fő típus létezik: egyszerű fojtószelep, nyomáskompenzált és elektronikus szelepek
- Mindenhol vannak: az építőhelyektől az autó fékeiig
- Megfelelő karbantartás azkritikusmegbízható működéshez
- Válassza ki a megfelelő típust az Ön egyedi igényei és költségvetése alapján
- A jövő okos és hatékony a csatlakoztatott, önellenőrző szelepekkel
Következtetés
A hidraulikus áramlás -szabályozó szelepek kicsi, egyszerű alkatrészeknek tűnhetnek, ám ők a modern gépek nem énekelt hősei. Lehetővé teszik a pontos, megbízható működést, az óriási építőipari berendezésektől kezdve a finom műtéti robotokig.
A szelepek működésének megértése segít értékelni a körülöttünk lévő mérnöki csodákat, és jobb döntéseket hozhat a hidraulikus rendszerek kiválasztása, karbantartása vagy hibaelhárítása során.
Függetlenül attól, hogy a hidraulikáról tanuló hallgató, vagy a berendezésen dolgozó technikus, vagy valaki egyszerűen kíváncsi a dolgok működésére, a hidraulikus áramlás -szabályozó szelepek tökéletes példát jelentenek arra, hogy az egyszerű alapelvek miként hozhatnak létre komplex, hasznos megoldásokat.
A következő alkalommal, amikor lát egy sima működő kotrógépet vagy egy pontosan vezérelt gyári gépet, tudni fogja, hogy van egy hidraulikus áramlás-vezérlő szelep a színfalak mögött, csendesen biztosítva, hogy minden rendben fut.
