Ha hidraulikus rendszerekkel dolgozik, a megfelelő irányszabályozó szelep kiválasztása megzavarhatja vagy megzavarhatja a működését. A Bosch Rexroth 4WE 10 E irányított szabályozószelep megbízható igáslóként vívta ki hírnevét az ipari alkalmazásokban, és jó okai vannak annak, hogy a mérnökök folyamatosan visszatérnek hozzá.
Mitől különleges a 4WE 10 E irányított szabályozószelep?

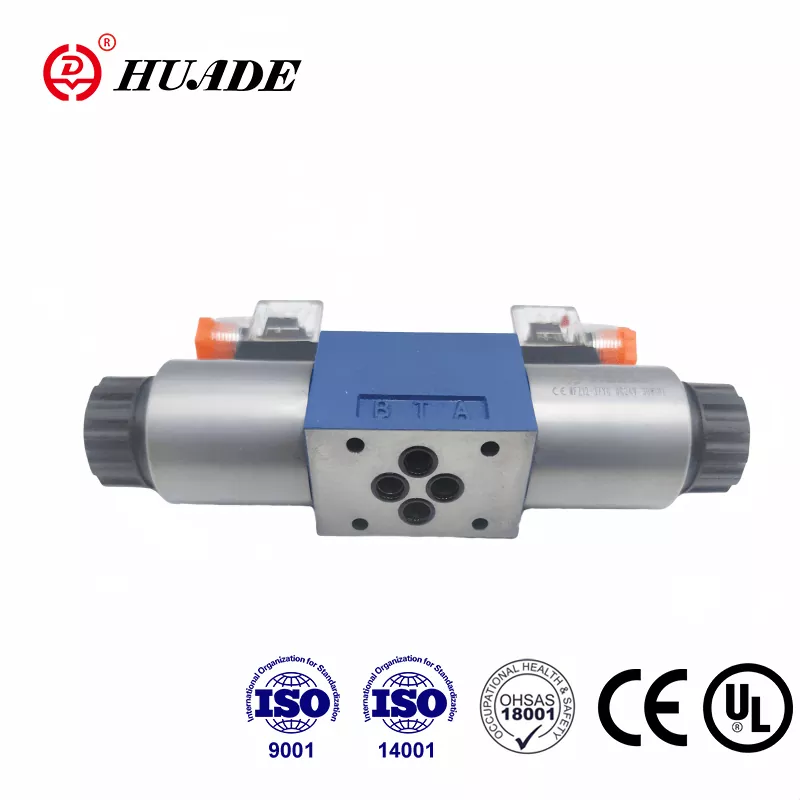

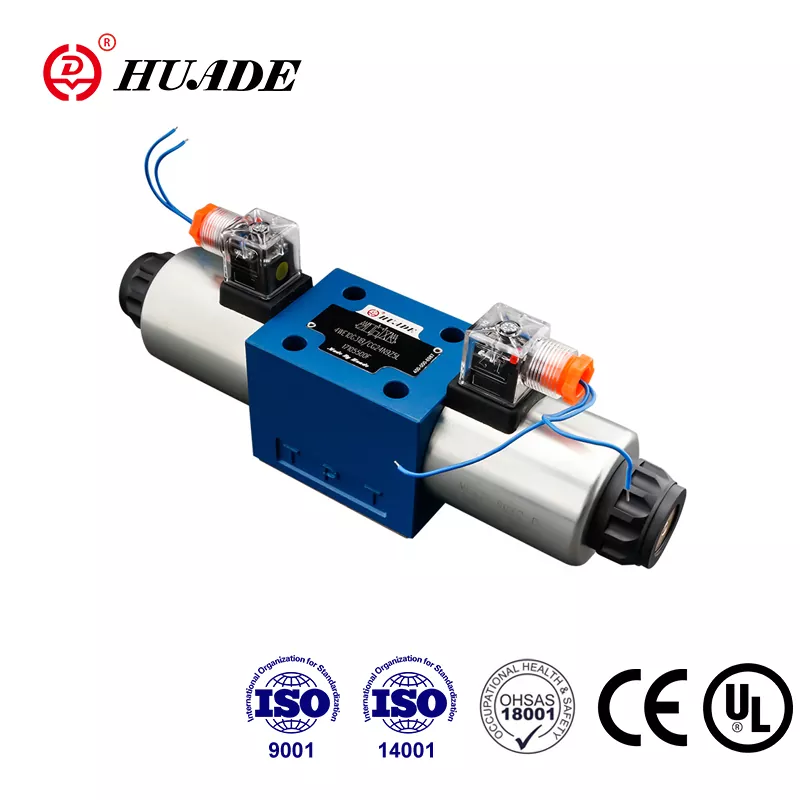

A Rexroth 4WE 10 E egy közvetlen működésű mágnesszelep, amely szabályozza a hidraulikafolyadék áthaladását a rendszerben. Tekintsd úgy, mint a hidraulikaolaj forgalomirányítóját. Megmondja a folyadéknak, hogy merre menjen, mikor álljon meg, és melyik utat válassza. Ez a bizonyos szelep elektromágneses tekercseket használ a belső orsó eltolására, amely aztán átirányítja az áramlást, hogy a hidraulikus hengerek vagy motorok pontosan úgy mozogjanak, ahogyan szüksége van rájuk.
Ezt az irányszabályozó szelepet a zárt középső kialakítása különbözteti meg egymástól, a nevében az "E" betű jelöli. Amikor a szelep semleges helyzetben van, minden nyílás blokkolva marad. A hidraulikus hajtómű elsodródás nélkül tartja a pozícióját, ami nagyon sokat számít, ha nehéz terheket emel, vagy valamit tökéletesen mozdulatlanul kell tartania.
A modellszám lebontása
A 4WE 10 E név mindent elárul arról, hogy mit csinál ez a szelep. A "4" azt jelenti, hogy négy portja van a hidraulikus vezetékek csatlakoztatásához. A "WE" azt jelzi, hogy ez egy közvetlen működésű irányszabályozó szelep mágnesszelep működéssel. A "10" a méretére utal, amely követi az NG10 szabványt, más néven CETOP 5 vagy ISO 4401-05-04-0-05. Ez a szabványosítás azt jelenti, hogy a Rexroth 4WE 10 E fizikailag illeszkedik minden NG10 szelephez tervezett rögzítési felülethez, rugalmasságot biztosítva a régi berendezések cseréjekor vagy új rendszerek építésekor.
Az "E" jelölés az orsó konfigurációját írja le. A szelepvilágban a különböző betűk különböző áramlási mintákat jelölnek. Az E-type középső helyzetben minden portot zárva tart, így ideális, ha a rakományt mozgás nélkül kell stabilan tartani.
Technikai képességek, amelyek számítanak
A 4WE 10 E irányszabályozó szelep komoly nyomást kezel. Legfeljebb 350 bar nyomáson tud működni a fő portokon, ami körülbelül 5075 font/négyzethüvelyk. Ez elegendő a legtöbb nehézipari alkalmazáshoz, a fröccsöntő gépektől az építőipari berendezésekig.
Az áramlási kapacitás attól függően változik, hogy DC vagy AC tápot választ. Ennek a Rexroth irányított szelepnek az egyenáramú változata akár 160 liter/perc, míg az AC változat 120 liter/perc sebességgel rendelkezik. Ez a különbség azért áll fenn, mert az AC tekercsek több hőt termelnek, amikor a szelep feszültség alatt marad, ezért a Bosch Rexroth korlátozza az áramlást a túlmelegedési problémák elkerülése érdekében.
A válaszidő számít, ha gyors, pontos mozdulatokra van szüksége. A 4WE 10 E 45-70 ezredmásodperc alatt kapcsol be, és 35-45 ezredmásodperc alatt szabadul fel, ha egyenáramról van szó. Ez elég gyors a legtöbb automatizált gyártósorhoz. Ha még simább működésre van szüksége, választható csillapítóbetéteket is hozzáadhat, amelyek lelassítják a váltást, hogy csökkentsék a rendszer rázkódását.
Hogyan működik a zárt központ
Az E-típusú orsó konfiguráció biztosítja ennek az irányított szabályozószelepnek a tehertartási képességét. Képzeljen el három pozíciót: középen, balra és jobbra. Középső helyzetben az orsón lévő belső landolások blokkolják mind a négy portot. A P port a szivattyúhoz, a T port a tartályhoz, az A és B port pedig a működtetőhöz csatlakozik. Ha minden blokkolva marad, a hengerben rekedt olaj nem tud kiszabadulni, így a rakomány pontosan ott marad, ahol hagyta.
Kapcsolja be az "a" tekercset, és az orsó balra tolódik. Most a P port csatlakozik az A porthoz, míg a B port a T porthoz ürül. A működtető szerkezet kinyúlik. Váltson a "b" tekercsre, és az orsó jobbra mozog, megfordítva az áramlási mintát. A P port táplálja a B portot, míg az A port visszatér a tartályba, visszahúzva az aktuátort.
Ez a zárt központú elrendezés tökéletesen működik olyan alkalmazásokban, mint az emelőasztalok, bilincsek és présgépek, ahol a pozíciótartás fontosabb, mint az energiahatékonyság. A kompromisszum az, hogy a szivattyú akkor is fenntartja az épületnyomást, ha semmi sem mozdul, ami hőt termel és energiát pazarol. Általában ezt a Rexroth 4WE 10 E-t egy biztonsági szeleppel kell párosítani a rendszer védelme érdekében.
Valós alkalmazások
A gyártó üzemek számtalan módon használják a 4WE 10 E irányszabályozó szelepet. A fröccsöntő gépek erre támaszkodnak, hogy precízen szabályozzák a szerszámbefogást. A fröccsöntő berendezések a fém alkatrészek pontos elhelyezésére használják. Az építőipari gépek előnye, hogy képesek megtartani a kanál és a gém helyzetét a lejtőkön, sodródás nélkül.
A szelep tengeri alkalmazásokban, fémmegmunkáló berendezésekben és precíziós gyártási rendszerekben is megjelenik. Bármikor szüksége van egy hidraulikus működtető szerkezetre, hogy terhelés alatt maradjon, ennek a Rexroth irányított szelepnek a zárt középső kialakítása biztosítja a szükséges vezérlést.
Telepítés és szerelés
A 4WE 10 E közvetlenül az NG10 szabványnak megfelelő allemezre rögzíthető. Ez a moduláris megközelítés leegyszerűsíti a telepítést és a cserét. További szelepeket rakhat a tetejére elosztóblokkok segítségével, kompakt szelepegységeket építve, amelyek helyet takarítanak meg, és csökkentik a szükséges tömlők és szerelvények számát.
A nedves-armatúrás mágnesszelep-kialakítás gyakorlati előnyöket kínál. A tekercs olajban van, ami segít a hő elvezetésében és csökkenti a zajt. A tekercsszerelvényt 360 fokkal elforgathatja, hogy az elektromos csatlakozót a legkényelmesebb helyre helyezze. Ha egy tekercs meghibásodik, kicserélheti anélkül, hogy leürítené a hidraulikus rendszert, így minimalizálva az állásidőt.
Az elektromos csatlakozások megfelelnek a DIN EN 175301-803 szabványnak, a konfigurációtól függően IP65 vagy IP67 védettséggel. A feszültség opciók között szerepel 12, 24, 110 és 230 V egyen- és váltakozó áram esetén is, plusz-mínusz 10 százalékos tűréshatárral.
Összehasonlítás a többi lehetőséggel
Ha NG10 méretű irányított szabályozó szelepet vásárol, a Parker, az Eaton és más gyártók alternatíváival találkozhat. A Parker D3W sorozat hasonló nyomás- és áramlási értékeket kínál, de lassabban kapcsol, körülbelül 110 ezredmásodperc alatt reagál. Az Eaton DG4V-5 megfelel az áramlási kapacitásnak, de nem határozza meg olyan egyértelműen a ciklus gyakoriságát.
A Rexroth 4WE 10 E gyorsabb válaszidejével és nagyobb kerékpározási képességével tűnik ki. Óránként akár 15 000 kapcsolási műveletet is képes kezelni, így alkalmas nagy sebességű automatizált folyamatokra. Az állítható csillapítási opció azt is lehetővé teszi, hogy jobban szabályozza a szelep eltolási sebességét, segítve a rendszer viselkedésének finomhangolását.
Az ár nagymértékben változik a specifikációtól és a vásárlás helyétől függően. Ennek a Rexroth irányított szelepnek az alapkonfigurációi 56 dollár körül kezdődnek, míg a speciális bevonattal, egyedi feszültséggel vagy továbbfejlesztett tömítésekkel ellátott változatok meghaladhatják az 1200 dollárt. Megtalálhatja őket a hivatalos Bosch Rexroth forgalmazókon, ipari beszállítóházakon és online piactereken. Vásárláskor ellenőrizze, hogy a típusszám pontosan megfelel-e az Ön igényeinek, különös figyelmet fordítva a névleges feszültségre és az orsó típusára.
Futás tartása
Minden irányított szabályozószelep legnagyobb ellensége a szennyeződés. A hidraulikaolajban lévő szennyeződés részecskék miatt az orsó megtapad, ami hibás működéshez vagy teljes meghibásodáshoz vezethet. A 4WE 10 E-hez 10 mikronos olajszűrő szükséges, ami megfelel a NAS 1638 Class 9 vagy ISO 4406 20/18/15 tisztasági szinteknek.
A rendszeres karbantartás az olaj ellenőrzésével kezdődik. Ellenőrizze az elszíneződést, ami túlmelegedést vagy oxidációt jelez. Rendszeresen ellenőrizze a viszkozitást, mert a túl vékony vagy túl vastag olaj befolyásolja a szelep teljesítményét. Cserélje ki a szűrőket ütemezetten, és fontolja meg nyomásmérők felszerelését a problémák korai észlelése érdekében.
Amikor ez a Rexroth irányított szabályozószelep működésbe lép, a tünetek általában konkrét okokra utalnak. Ha a szelep beragad, de működik, amikor megnyomja a kézi felülírást, akkor szennyeződés valószínű. A váltakozó áramú változatoknál a megégett tekercsek gyakran a túlzott áramlásból adódnak, ami miatt az orsó feszültség alatt megtapad, túlmelegedve a tekercset. A külső szivárgások általában a kopott tömítésekből származnak, míg a belső szivárgás lassú, szivacsos működtető mozgásként jelenik meg.
A szelep tisztítása óvatosságot igényel. Vegye ki a rendszerből, óvatosan szerelje szét, és tisztítsa meg a furatot és az orsót WD-40 vagy hasonló oldószerrel. Fújja ki a járatokat sűrített levegővel, és ellenőrizze, hogy nem kopott-e vagy sérült-e. Cserélje ki a tömítéseket a szelepváltozatnak megfelelő készlettel, figyelembe véve, hogy a magas hőmérsékletű alkalmazásokhoz FKM tömítésekre van szükség, nem pedig szabványos NBR gumira.
A helyes döntés meghozatala
A 4WE 10 E irányszabályozó szelep kiválóan teljesít, ha a tehertartás számít. Zárt középső kialakítása megakadályozza a sodródást, gyors reagálása támogatja az automatizálást, szabványos rögzítése pedig leegyszerűsíti a telepítést. A moduláris felépítés lehetővé teszi komplex vezérlőáramkörök építését kompakt helyeken, a nedves armatúrás tekercsek pedig hosszú élettartamot biztosítanak minimális karbantartás mellett.
Fontolja meg az energia kompromisszumot. Ez a blokkolt középső helyzet akkor is terhelve tartja a szivattyút, amikor semmi sem mozdul, hőt termel és fogyaszt. Ha az energiahatékonyság meghaladja a pozíciótartást az alkalmazásban, nézze meg a J-típusú orsókat, amelyek semleges helyzetben tehermentesítik a szivattyút. A szabadon lebeghető alkalmazásokhoz a H-típusú nyílt központú konfigurációk jobban működhetnek.
Gondosan illessze az elektromos rendszert a szelephez. Az egyenáramú változatok nagyobb áramlást képesek kezelni és gyorsabban reagálnak, így a legtöbb ipari alkalmazás alapértelmezett választása. A váltakozó áramú tápegység jól működik lassabb műveleteknél, de ne feledje, hogy a 120 liter/perc áramlási határértéket a tekercs károsodásának elkerülése érdekében használja.
A Rexroth 4WE 10 E évtizedes bizonyított teljesítményével vívta ki helyét az ipari hidraulikában. A nagynyomású képesség, a gyors reagálás és a megbízható tehertartás kombinációja szilárd választássá teszi az igényes alkalmazásokhoz. Tartsa tisztán az olajat, válassza ki az igényeinek megfelelő orsókonfigurációt, és ez az irányított szabályozószelep évekig megbízható szolgáltatást nyújt. Akár egy meglévő szelepet cserél, akár egy új rendszert tervez, a 4WE 10 E mibenlétének ismerete segít Önnek a legtöbbet kihozni hidraulikus berendezéséből.
