Ez az útmutató végigvezeti Önt mindenen, amit tudnia kell ezeknek a fontos szelepeknek a beállításáról, egyszerű, bárki számára érthető kifejezésekkel.

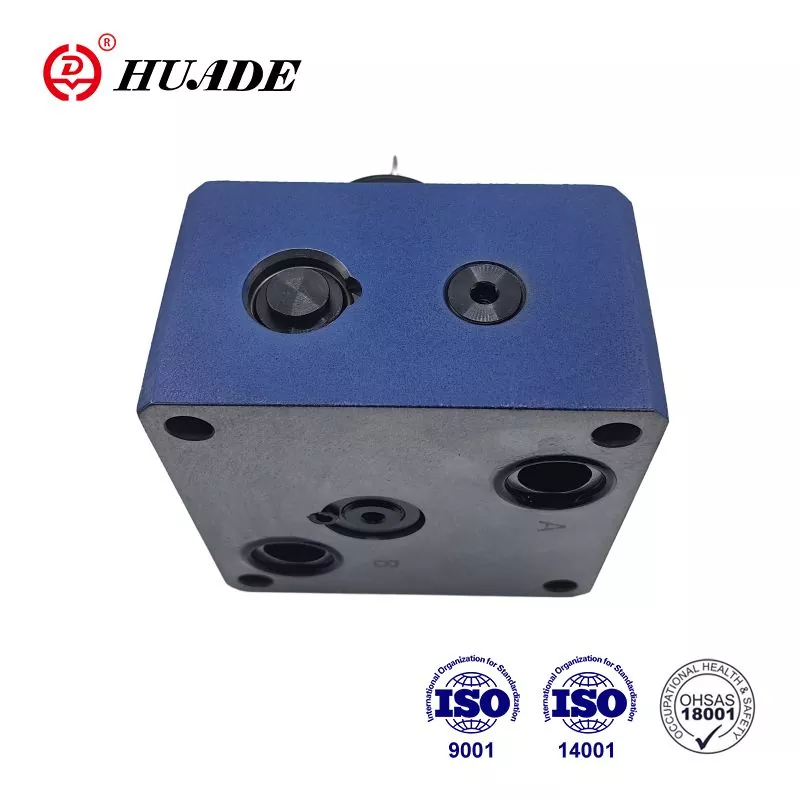

Mi az áramlásszabályozó szelep?
Az áramlásszabályozó szelep olyan, mint egy ipari rendszer csaptelepe. Szabályozza, hogy mennyi folyadék (amely lehet folyadék, gáz vagy akár iszapnak nevezett iszap keverék) mennyi folyadék haladjon át egy csövön. A benne lévő járat kinyitásával vagy zárásával a szelep:
- Indítsa el vagy állítsa leaz áramlást teljesen.
- Gyorsítson vagy lassítsonaz áramlás.
- Közvetlenaz áramlás, ahová mennie kell.
- Védjea rendszer túl nagy nyomástól.
Ezeket a szelepeket mindenféle helyen megtalálhatja, az erőművektől és vízkezelő létesítményektől a nagy épületek fűtési és hűtési rendszeréig.
Az áramlásszabályozó szelepek általános típusai
Nem minden szelep egyforma. Íme néhány kulcstípus:
- Tűszelepek:Ezek nagyszerűek a nagyon precíz, finomhangolt vezérléshez, különösen kisebb csövekben.
- Globe szelepek:Jó indításhoz, leállításhoz és az áramlás szabályozásához (beállításához).
- Nyomáskompenzált szelepek:Intelligens típusú szelep, amely egyenletesen tartja az áramlási sebességet, még akkor is, ha a rendszer nyomása megváltozik. Ez rendkívül fontos olyan gépeknél, amelyeknek állandó sebességre van szükségük.
- Be-/kikapcsoló szelepek (kapu, golyós, pillangó):Ezeket a szelepeket úgy tervezték, hogy teljesen nyitottak vagy teljesen zártak legyenek. Nem a legjobb választás a pontos áramlásszabályozáshoz.
Útmutató lépésről lépésre az áramlásszabályozó szelep beállításához
Amikor beállít egy áramlásszabályozó szelepet, módosítja a tényleges Cv értékét abban a helyzetben. A cél áramlási sebesség eléréséhez figyelembe kell vennie a rendszer nyomását. Például, ha 20 GPM-es áramlásra van szüksége egy 50 PSI nyomáseséssel rendelkező rendszerben, lassan el kell forgatnia a szelep fogantyúját, és figyelnie kell az áramlásmérőt, amíg el nem éri a célt. Egy kis, fokozatos kiigazítás mindig a legjobb megközelítés.
1. Kézi szelepek beállítása
A kézi szelepek a legegyszerűbbek. Kézzel állíthatja be őket egy kerék, gomb vagy csavar segítségével.
Tűszelephez:
- Keresse meg a beállító csavart.
- Fordítsa megóramutató járásával megegyezőhogy kisebb legyen a nyílás és csökkenjen az áramlás.
- Fordítsa megóramutató járásával ellentétes iránybanhogy nagyobb legyen a nyílás és nőjön az áramlás.
- Végezzen kis kanyarokat (például egy teljes kör 1/8-át), és figyelje, hogyan reagál a rendszer.
- Ha minden rendben van, húzza meg az ellenanyát, hogy véletlenül se változzon meg.
Globe Valve esetén:
- Használja akézikeréka belső dugó felfelé vagy lefelé mozgatásához.
- Elfordítása a dugót a teljesen nyitott és teljesen zárt közé helyezi, hogy elérje a kívánt áramlási sebességet.
2. Pneumatikus (levegőüzemű) szelepek beállítása
A pneumatikus szelepek sűrített levegőt használnak a mozgáshoz. A beállítás gyakran magában foglalja a szelep működtetőeleméhez (az a részhez, amely fizikailag mozgatja) a levegő áramlását.
- Keresse meg abeállító csavaraz aktuátoron.
- Fordítsa el a csavartóramutató járásával ellentétes iránybanhogy több levegő jusson be, ami a szelepet gyorsabban nyitja vagy zárja.
- Néhány modern pneumatikus szelep digitális kijelzővel rendelkezik, amely megkönnyíti a pontos áramlás beállítását és megismétlését.
- Mindig zárja le a beállító gombot, ha végzett.
3. Elektromos szelepek beállítása
Az elektromos szelepek elektromos motort (működtetőt) használnak a beállítások elvégzéséhez. Ezek gyakran a legpontosabbak, és számítógéppel is vezérelhetők.
Egyszerű gomb/csavar beállítás:
Néhány elektromos szelepnek van egy egyszerű gombja, amelyet az óramutató járásával megegyező irányba forgatva csökkentheti az áramlást, és az óramutató járásával ellentétes irányba, hogy növelje azt.
Szoftver alapú beállítás:
- Csúcstechnológiás rendszerek esetén egy laptopot kell csatlakoztatni a szelep működtetőjéhez.
- Speciális szoftver segítségével pontosan megmondhatja a szelepnek, hogy meddig kell nyitni vagy zárni.
- Beállíthat határokat, meghatározhatja, hogy mi történjen, ha elveszik a jel, és nagyon pontos vezérlést kaphat. Ez gyakori összetett ipari környezetben.
Műszaki megjegyzés: Hogyan befolyásolja a szelep nyitása az áramlási sebességet
Mérnökök és műszaki vásárlók számára hasznos, ha megértik a kiigazítás mögött meghúzódó számokat. Az áramlási sebesség nem csak attól függ, hogy mennyit nyitja ki a szelepet; ez a szelep nyomáskülönbségétől is függ.
- Áramlási egységek:Az áramlást általában GPM-ben (gallon per perc) vagy L/percben (liter per perc) mérik.
- A Cv érték:Minden szelepnek van egy áramlási együtthatója (Cv). Ez a szám azt mutatja meg, hogy hány GPM víz fog átfolyni a szelepen, amikor az teljesen nyitva van 1 PSI nyomáseséssel. A nagyobb Cv nagyobb áramlási kapacitást jelent. A metrikus egyenérték a Kv érték.
- Összerakni:Amikor beállít egy áramlásszabályozó szelepet, módosítja a tényleges Cv értékét abban a helyzetben. A cél áramlási sebesség eléréséhez figyelembe kell vennie a rendszer nyomását. Például, ha 20 GPM-es áramlásra van szüksége egy 50 PSI nyomáseséssel rendelkező rendszerben, lassan el kell forgatnia a szelep fogantyúját, és figyelnie kell az áramlásmérőt, amíg el nem éri a célt. Egy kis, fokozatos kiigazítás mindig a legjobb megközelítés.
Első a biztonság! A szelepek beállításának fontos szabályai
Az ipari rendszerekkel végzett munka veszélyes lehet. Mindig tartsa be az alábbi biztonsági szabályokat:
- SOHA ne állítson be egy szelepet, ha a rendszer nyomás alatt van.Ez rendkívül veszélyes és súlyos sérüléseket okozhat.
- Először mindig nyomásmentesítse a rendszert.Kövesse a munkahelye kizárási/kijelölési eljárásait, hogy megbizonyosodjon arról, hogy senki sem tudja visszakapcsolni munka közben.
- Viseljen megfelelő biztonsági felszerelést,mint a kesztyű és a védőszemüveg.
- Ne használjon csavarkulcsot vagy csavarkulcsotkézikeréken, kivéve, ha a gyártó utasításai szerint ez rendben van. Eltörheti a szelepet.
- Tisztítsa meg és kenje meg a szelepet.hogy elkerülje a hirtelen változásokat, amelyek károsíthatják a rendszert.
Gyakori problémák és megoldásuk
Még tökéletes beállítás mellett is elromolhatnak a dolgok. Íme néhány gyakori probléma:
- Inkonzisztens áramlás:Ennek oka lehet a szelepben lévő szennyeződés, az elhasználódott alkatrészek vagy a rossz beállítás.Javítás:Tisztítsa meg a szelepet, és ellenőrizze, hogy nincsenek-e kopott részek.
- Szivárgások:Általában régi, elhasználódott tömítések okozzák.Javítás:Cserélje ki a tömítéseket.
- Szelepragasztás:A szennyeződés, a rozsda vagy a kenés hiánya a szelep elakadását okozhatja.Javítás:Tisztítsa meg és kenje meg a szelepet.
- Hangos zaj:Ez olyan súlyos probléma jele lehet, mint a kavitáció (amikor az apró buborékok nagy erővel összeesnek), ami tönkreteheti a szelepet.Javítás:Ez gyakran azt jelenti, hogy a szelep nem a megfelelő méretű vagy típusú a feladathoz. Forduljon szakértőhöz.
Miért fontos a megfelelő beállítás?
Az áramlásszabályozó szelep megfelelő beállítására fordított idő óriási előnyökkel jár:
A rendszer megértésével és az alábbi lépések követésével megbizonyosodhat arról, hogy az áramlásszabályozó szelepek tökéletesen végzik a dolgukat, így a műveletek biztonságosak és hatékonyak.
