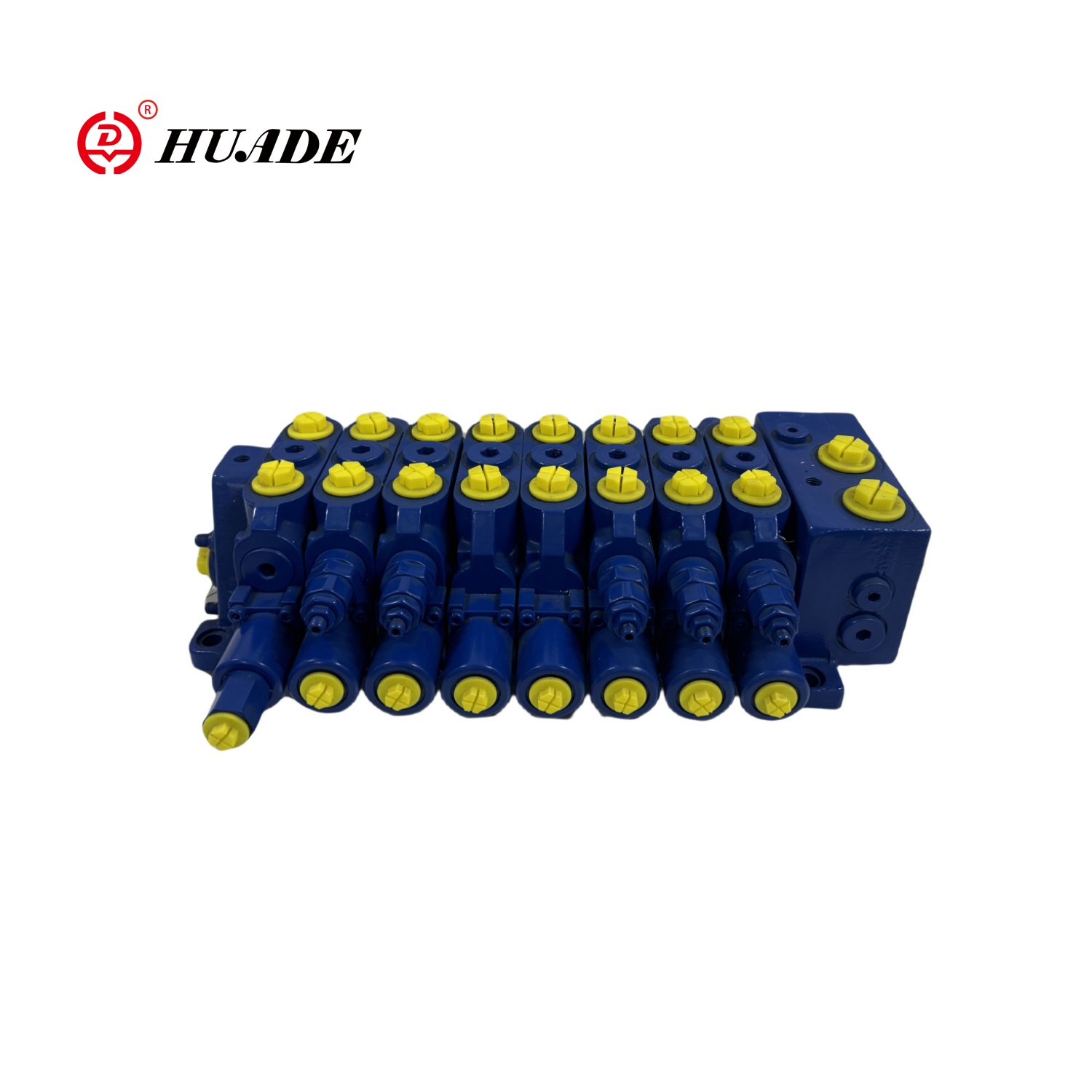

Az MWVX12-1X többirányú szelep elsősorban olyan területeken vonatkozik, mint az építőipari gépek, a halomvezető gépek és mások. Nyomáskompenzációs függvényt (a szelep utáni kompenzáció) tartalmaz. Az áramlási eloszlás egy terhelésfüggetlen eloszlási módot alkalmaz, amelyet LUDV-nek (terhelés-érzékelés és kirakodás irányított szelepekkel és változó elmozdulási szivattyúval) neveznek. Mind az áramlási, mind a telítettségi körülmények között az összes végrehajtási művelet normálisan működhet. A termék moduláris kialakítást alkalmaz, lehetővé téve a felhasználói igények szerint rugalmas kombinációt.
| Általában | ||||||
| Súly | Egyrészes többirányú szelep (kg) | 5.5 | ||||
| Véglemez | 1.5 | |||||
| Olajimport | 7 | |||||
| Telepítési hely | Bármely hely | |||||
| Olajport típusa | Menetes csatlakozás | |||||
| Hidraulikus paraméterek | ||||||
| Névleges áramlás | P (l/perc) olajbemeneti nyílás | 120 | ||||
| Munkaolaj -port A, B (L/MIN) | 70 | |||||
| Névleges nyomás | LS (bár) | 250 | ||||
| Az olajkikötő maximális működési nyomása | P (bár) | 250 | ||||
| A, B (bár) | 300 | |||||
| T (bár) | 20 | |||||
| A, B (bár) | 35 | |||||
| Maximális kísérleti nyomás az olajporton | Használjon egy 6-25 bar vezérlőgörbét, és győződjön meg arról, hogy az olaj bemeneti nyomása (legalább 3 bar) | |||||
| Hatótávolság | ||||||
| Hidraulikaolaj | Din51524 ásványolaj vagy VDMA24569 Hees | |||||
| Hidraulikus olajhőmérsékleti tartomány (℃) | -20–80 | |||||
| Viszkozitási tartomány V mm2/s | 10–380 | |||||
| A hidraulikus olaj megengedett szennyeződési szintje | 16/18/16 szint | |||||
| A tisztasági szint az IS04406 (C) szerint | Javasoljuk, hogy használjon egy szűrőt, amelynek minimális szűrési pontossága β10 ≥75 | |||||
| Jelentkezési útmutató | Áramköri olajport | |||||
| P, T (A) | P, T (S) | M, LS | A, B, P3 | A, B | ||
| Csőszerelvény meghúzási nyomaték (NM) | 50 | 70 | 20 | 50 | 20 | |
| Rendszernyomás -beállítás | Beállítva az LS nyomáscsökkentő szelepet | |||||
| MEGJEGYZÉS: Ne permetezze meg közvetlenül a szelepblokkot nyomás alatt álló folyadékkal | ||||||
Jellemzők:
| Nyomás | 300BAR |
| Folyik | 120L/perc |
| Névleges nyomás | 250 bar (szivattyú oldal) |
| 300bar (működtető oldal) |
1. Töltse ki a nyomástól független áramlási eloszlást (LUDV)
Változó szivattyúkhoz/rögzített elmozdulási szivattyúkhoz
Beépített rakománytartó szelep
Kirakodási funkció
2. jó válasz jellemzők
3. Ledukálja a csúcsértéket
4. Flushing és hűtés
5.A kavitáció kockázata
6.Chip szerkezet: olajbemeneti nyílás; kibővíthető a chip -csatlakozáson keresztül (az egyik oldalon maximális 8 csatlakozás, akár 16 csatlakozás, köztes csatlakozással)
7. Kontroll forma: hidraulikus kontroll; Kézi áramlásvezérlés; hidraulikus és kézi összetett vezérlés
8.Töltési nyomás kompenzáció; magas megismételhetőség; alacsony hiszterézis
9.
10. Töltse ki a enyhítő szelepet: Nagy méretű, pilóta által működtetett kompakt patronszelep olaj feltöltési funkcióval
11.LS nyomáskorlátozó funkció: A teljes többirányú szelephez használják
Alkalmazás:
Az MWVX12-1X többirányú szelep elsősorban olyan területeken vonatkozik, mint az építőipari gépek, a halomvezető gépek és mások.
