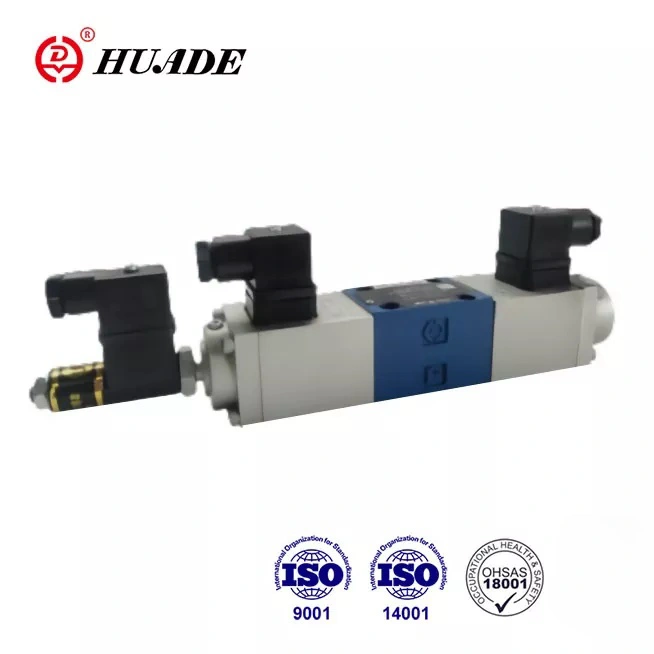

A 4WRE típusú arányos szelep elfogadja az allemez rögzítését, a tavaszi központot. Jó áramlási kapacitás, nagy nyomás és kiváló ismétlési pontosság, kényelmes használatra. Kicserélheti a Rexroth által kínált 4WRE sorozatot, a Rexroth-szal folytatott hosszú távú együttműködésnek köszönhetően. A 4WRE arányos szelep teljesítménye megegyezik az első szintű nemzetközi márkák teljesítményével. Ez egy jó, megfizethető alternatíva.
|
Hidraulikai adatok |
|||
|
Méret |
6 |
10 |
|
|
Működési nyomás (MPA) |
A, B, P, P port |
31.5 |
31.5 |
|
T -kikötő |
16 |
16 |
|
|
Flow (l/perc) |
65 |
260 |
|
|
A szennyeződés foka (㎛) |
≤ 20 (≤10 javaslat) |
||
|
Hiszterézis (%) |
<1 |
<1 |
|
|
Megismételhetőség (%) |
<1 |
<1 |
|
|
Válaszérzékenység (%) |
≤ 0,5 névleges jel |
≤ 0,5 névleges jel |
|
|
Frekvencia válasz (-3DB) (Hz) |
6 |
4 |
|
|
Hidraulika folyadék |
Ásványolaj (NBR tömítéshez), foszfát -észter (FPM -tömítéshez) |
||
|
Viszkozitási tartomány (mm ²/s) |
2,8–380 |
||
|
Nyomásfolyadék -hőmérsékleti tartomány (℃) |
-20 -+70 |
||
|
Rögzítőhely |
Választható |
||
|
Súly (kg) |
Szelep 1 mágnesszeleppel |
1.91 |
5.65 |
|
Szelep 2 mágnesszeleppel |
2.66 |
7.65 |
|
|
Elektromos adatok |
|||
|
Feszültségtípus |
Közvetlen feszültség 24 V vagy 12 V |
||
|
Max. Áram mágnesszelepenként (A) |
1.5 |
1.5 |
|
|
Tekercs |
Hideg érték 20 ℃ |
5.4 |
10 |
|
Max.Warm érték |
8.1 |
15 |
|
|
Környezetvédelmi hőmérséklet ℃ |
+50 -ig |
||
|
Vám |
Folyamatos |
||
|
Tekercs hőmérséklete ℃ |
+150 -ig |
||
|
Szelepszigetelés |
IP65 |
||
|
Associated erősítő (24 V -os egyenirányító hídtípus) |
2 rámpával |
VT-5001S20 (2-pozíciókhoz) |
VT-5002S20 (2-pozíciókhoz) |
|
1 rámpával |
VT5005S10 (3-pozíciókhoz) |
VT 5006S10 (3-pozíciókhoz) |
|
|
Induktív pozicionális átalakító |
|||
|
Elektromos mérési rendszer |
Lvdt |
||
|
Ellenőrző stroke (mm) |
± 4,5 lineáris |
||
|
Linearitási tolerancia (%) |
1 |
||
|
Tekercses ellenállás (ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Induktivitás (MH) |
6–8 |
||
|
Oszcillátor frekvencia (khz) |
2.5 |
||
|
Szelepszigetelés |
IP65 |
||
Jellemzők:
▶ A szelep a hidraulikus folyadék mind irányának, mind áramlásának szabályozásához
▶ Az allemez rögzítéséhez
▶ Elektromos helyzet -visszajelzés
▶ A tavaszi központú vezérlő orsó
▶ Alacsony nyomásesés a kontroll területeken
▶ A szelep és az elektronikus vezérlés egy -egy szállítójától
▶ A DIN 24 340 A, ISO4401 és CETOP - RP121H rögzítési mintája
Alkalmazás:
A 4wre irányított szelep a szoros áramkörre alkalmas, és széles körben használható gépi, könnyűiparban, kohászatban, bányában, űrrepülésben és más mezőben.
A 4WRE típusú irányú szelepeket arányos mágnesszelepekkel közvetlenül működtetik, és az áramlás irányának és térfogatának szabályozására használják.
Alapvetően a ház (1), a kontroll orsó (4), a két visszatérő rugó (5), a két arányos mágnesszelep (2) és a pozicionális átalakító (3) áll.
Típusú 4wre6 ... 10b ... és 4wre10 ... 10b ... (3-helyzet)
Ha az „A” (2) mágnesszelep energiát mutat, akkor az orsót jobbra mozgatják, az utazás arányos az elektromos bemeneti jelgel. A kontroll orsó (4) miatt a V alakú hornyok fokozatosan kinyílnak az áramláshoz. A kontroll orsó (4) helyzetét a helyzeti átalakító (3) követi. Az elektronikus vezérlés során a vezérlő orsó tényleges helyzetét összehasonlítják az előre beállított értékkel. Itt van egy pozícióvezérlő áramkör, amely felismeri a meglévő különbségeket
Az előzetes beállított érték (parancsérték) és a visszacsatolási érték (tényleges érték) között, és a megfelelő mágnesszelepek megfelelő jeleivel korrigálva. Miután az „A” (2) mágnesszelepet nem erősítik meg, a kontroll orsó a visszatérő rugók (5) visszatér a középső helyzetébe.
Az arányos irányított szelep felépítése 4wre6 ... és 4wre10 ...
Type4Wre..A ... 10B/... (2-PositionVAlve)
Az ilyen típusú szelep alapelve megegyezik a 4wre ... 10b/ .. azonban ennek a szelepnek csak egy érzékelője és egy mágnesszelje van.
Az arányos irányított szelep szerkezete 4wre6 ... A ... 10b és 4wre10 ... A ... 10b
A 4WRE arányos irányított szelep szimbóluma
