Amikor a hidraulikus rendszereknek nagy terheket kell biztonságosan tartaniuk, vagy meg kell akadályozniuk a folyadék nem kívánt visszaáramlását, a mérnökök gyakran a pilóta által működtetett visszacsapó szelepekhez fordulnak. Ezek közül kiemelkedik a Bosch Rexroth által gyártott SL típus, mint megbízható megoldás az ipari és mobil berendezésekhez. Ez az útmutató elmagyarázza, hogy miben különbözik a pilóta működtetésű SL visszacsapó szelep a többi szeleptípustól, hogyan működik, és mikor érdemes használni a hidraulikus rendszerében.
Mi az a pilóta működtetésű visszacsapó szelep SL?

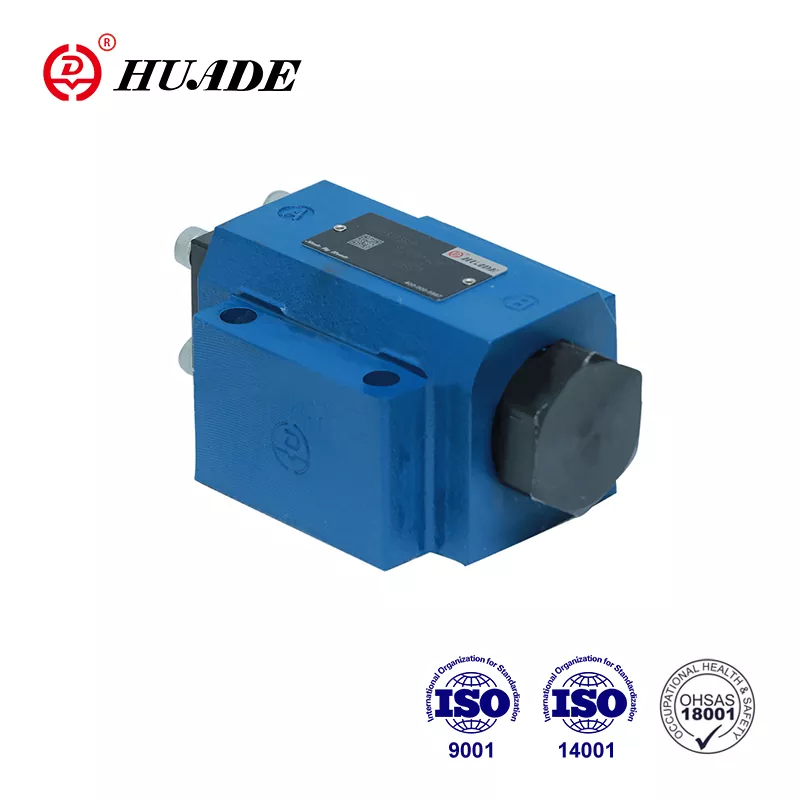

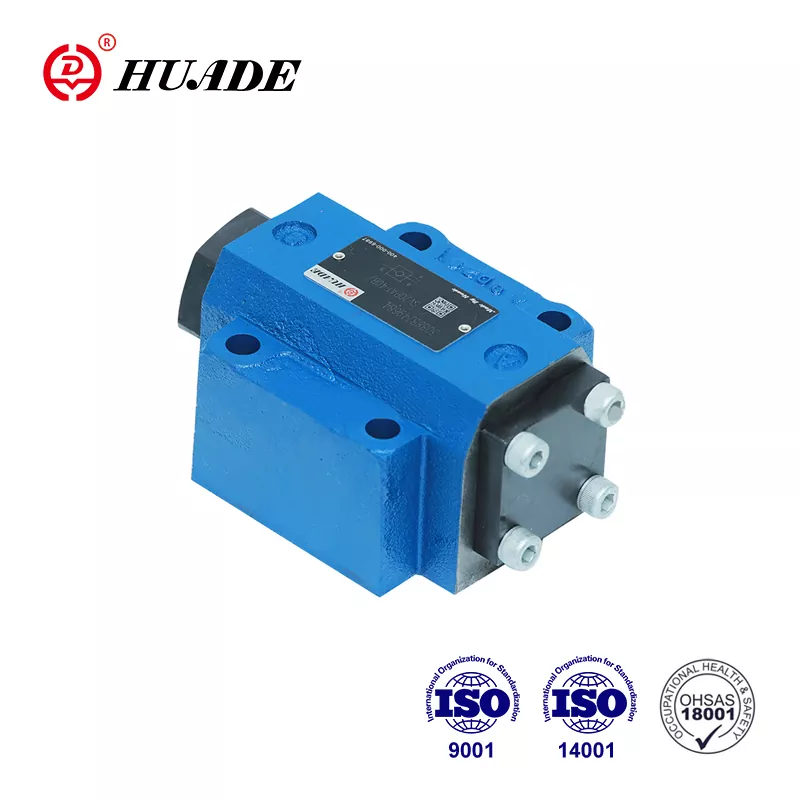

A pilóta működtetésű SL visszacsapó szelep egy hidraulikus alkatrész, amely lehetővé teszi a folyadék szabad áramlását az egyik irányban, miközben blokkolja az ellenkező irányú áramlást mindaddig, amíg egy pilotjel ki nem engedi. Az „SL” jelölés kifejezetten a Bosch Rexroth SV sorozatának külső leeresztő változatára utal, amelyet olyan alkalmazásokhoz terveztek, ahol a pilotolajnak a főkörtől külön kell lefolynia.
A szelep lapos kialakítású, és felszerelhető egy allemezre vagy csatlakoztatható menetes portokon. Amikor folyadék áramlik az A nyílásból a B nyílásba, a szelep könnyedén nyílik, minimális ellenállással. Amikor a nyomás megpróbálja visszanyomni a folyadékot B-ből A-ba, a szelep teljesen lezár, és nincs szivárgás. Az egyetlen módja a szelep fordított nyitásának, ha előnyomást gyakorolunk az X nyílásra, amely mechanikusan megemeli a szeleptányért, és lehetővé teszi a szabályozott áramlást.
A fő különbség a pilóta működtetésű SL visszacsapó szelep és a szabványos SV modell között a külső leeresztő funkcióban rejlik. Míg az SV szelepek a vezérlőolajat belülről eresztik vissza a rendszerbe, az SL szelepek ezt az olajat egy külön Y porton keresztül vezetik ki. Ez a külső vízelvezetés nagyobb rugalmasságot biztosít a tervezőknek komplex hidraulikus körök építése során, különösen akkor, ha a pilot leeresztőt önállóan kell a tartályhoz csatlakoztatni, vagy ha a belső leeresztés nyomászavart okozhat.
Hogyan működik a Pilot Operated Valve Valve SL
A pilóta működtetésű SL visszacsapó szelep működési elvének megértése segít megmagyarázni, miért teljesít olyan jól tehertartó alkalmazásokban. A szelep több kulcsfontosságú alkatrészt tartalmaz: egy főtestet, egy elsődleges szeleptányért, egy előtétfejet, nyomórugókat és egy vezérlődugattyút. Ezek az alkatrészek együttesen három különböző üzemmódot hoznak létre.
Az A-ból B-be való szabad áramlás során a hidraulikafolyadék közvetlenül a tömlőnek nyomódik, és nagyon kis ellenállással nyitja ki azt. A nyomásesés a szelepen névleges áramlási sebességnél 5 bar alatt marad, ami minimális energiaveszteséget jelent. Ez a szabad áramlási irány általában a hidraulikus kör szivattyúoldalához kapcsolódik.
Amikor a nyomás B-től A-ig ellentétes irányban nő, a rendszer nyomása a rugóerővel egyesül, hogy a patront határozottan az üléshez nyomja. Ez szivárgásmentes teljes tömítést hoz létre, ami elengedhetetlen a terhek helyben tartásához. Egy függőleges hidraulikus henger például még teljes terhelés mellett sem sodródik lefelé, mert a pilóta által működtetett SL visszacsapó szelep tökéletes elzáródást tart fenn.
A harmadik üzemmód akkor aktiválódik, amikor az X nyílásra előterjesztő nyomást fejt ki. Ez a nyomás a vezérlődugattyúra hat, amely nagyobb felülettel rendelkezik, mint a fő csappantyúé. A mechanikai előny lehetővé teszi, hogy a viszonylag alacsony vezérlőnyomás legyőzze a magas rendszernyomást a blokkolt oldalon. Az SL konfigurációban a külső Y leeresztőnyílás választja el a vezetőkamrát az A nyílástól, biztosítva, hogy csak a tervezett vezérlőnyomás hat a dugattyúra, anélkül, hogy a terhelés oldaláról zavarna.
Egyes pilóta működtetésű visszacsapó szelepes SL modellek dekompressziós funkciót tartalmaznak, amelyet az "A" betű azonosít a modell megnevezésében. Ezeknek a szelepeknek van egy kis gömbfeje, amely kissé kinyílik, mielőtt a fő szelep felemelkedik. Ez a fokozatos nyitás fokozatosan felszabadítja a beszorult nyomást, csökkentve a rázkódást és a zajt a hidraulikus rendszerben. A "B" változat közvetlenül nyílik, az előnyitási fokozat nélkül, gyorsabb reakciót biztosítva, de potenciálisan több nyomáscsúcsot generál.
A szükséges minimális vezérlőnyomás a leküzdendő terhelési nyomástól függ. A mérnökök ezt a következő képlettel számítják ki: a vezérlőnyomásnak kisebbnek kell lennie, mint a terhelési nyomás szorozva a csappantyú és a vezérlődugattyú területének arányával. Gyakorlati okokból a legtöbb pilóta működtetésű visszacsapó szelep SL-modellnek legalább 5 bar vezérlőnyomásra van szüksége a nyitáshoz, a pontos követelmény pedig a terhelési viszonyoktól és a szelep méretétől függően változik.
Műszaki adatok és teljesítményadatok
A Bosch Rexroth kísérleti működtetésű visszacsapószelepes SL modelleket gyárt NG10-től NG32-ig terjedő névleges méretben, amelyek az ipari alkalmazások széles spektrumát fedik le. Ezek a szelepek maximum 315 bar nyomást és 550 liter/perc áramlási sebességet képesek kezelni, így alkalmasak az igényes hidraulikus rendszerekhez.
A legkisebb NG10 méret jól működik kompakt gépeknél, percenként akár 100 litert is képes kezelni, mindössze 2,5 köbcentiméteres vezérlési térfogattal az X porton. A középkategóriás NG16 és NG20 szelepek akár 300 liter/perc áramlási sebességet is támogatnak, míg a legnagyobb NG25 és NG32 modellek 5 percenkénti nehéz ipari berendezésekhez 50 literesek. Mindegyik méret ugyanazt a 315 bar maximális üzemi nyomást tartja fenn, bár a szabályozási nyomás 5 és 315 bar között változhat az alkalmazási igényektől függően.
A súlymegfontolások fontosak a mobil berendezések tervezői számára. Egy NG10 pilóta működtetésű SL visszacsapó szelep allemezre szerelhető konfigurációban körülbelül 1,8 kilogrammot nyom, míg az NG32 modell eléri a 7,8 kilogrammot. A menetes csatlakozású változatok nagyjából 0,3 kilogrammot adnak hozzá ezekhez a számokhoz. A fizikai méretek ennek megfelelően változnak, az NG10 körülbelül 100,8 milliméter hosszú és G1/4-es portmeneteket használ, míg az NG32 140 milliméterig terjed G1 1/2 portokkal.
A hőmérsékleti teljesítmény a tipikus ipari körülményeket fedi le. A szabványos NBR tömítésekkel a pilóta működtetésű SL visszacsapó szelep megbízhatóan működik a negatív 30 Celsius foktól a pozitív 80 Celsius fokig. Ha az alkalmazás magasabb hőmérsékletet vagy agresszív folyadékokat igényel, az FKM tömítőanyag jobb ellenállást biztosít. A szelep 2,8 és 500 négyzetmilliméter/másodperc közötti viszkozitású hidraulikafolyadékokat fogad be, bár az optimális teljesítmény a szabványos HLP46 olajjal érhető el 40 Celsius fokon.
A szennyeződés ellenőrzése továbbra is kritikus fontosságú a szelep hosszú élettartama szempontjából. A Bosch Rexroth azt javasolja, hogy a folyadékok tisztaságát az ISO 4406 osztály 20/18/15 vagy annál jobbnak megfelelően tartsák. Az RE 50070 szűrési szabványok követése segít megelőzni a vezetőjáratok eltömődését, ami az egyik leggyakoribb meghibásodási mód a pilóta működtetésű visszacsapó szelepeknél.
Az alkalmazáshoz megfelelő modell kiválasztása
A különböző, pilóta működtetésű visszacsapó szelep SL változatok közötti választás a hidraulikus rendszer kialakításában több tényezőtől függ. Az alap egypilóta SL konfiguráció jól működik, ha csak egy irányba kell vezérelnie az áramlást. Ez a beállítás általános a függőleges hengeres alkalmazásokban, ahol a gravitáció megpróbálja lefelé húzni a terhelést, és szükség van távoli kioldási képességre.
A Double pilot változatok mindkét irányban vezérlést biztosítanak, így ideálisak olyan kettős működésű hengerekhez, amelyek a löket mindkét végén tehertartást igényelnek. Az építőipari berendezések, például a kotrókarok gyakran használják ezt a konfigurációt, hogy megakadályozzák a sodródást bármelyik irányba, amikor a kezelő elengedi a kezelőszerveket. A vezérlővel működtetett SL visszacsapó szelep kettős vezérlő funkciója biztosítja, hogy a terhelés pontosan a pozíciójában maradjon, függetlenül a külső erőktől.
A dekompressziós opció akkor válik fontossá, ha rendszere nagy nyomáskülönbséget tapasztal, vagy amikor a hirtelen nyomáskiengedés károsíthatja az alkatrészeket. Az A típusú modellek a gömbfejes előnyitási fokozattal csökkentik a hidraulikavezetékek rázkódását és minimalizálják a zajt a szelepkapcsolás során. Emiatt előnyösebbek olyan alkalmazásokban, ahol a kezelő kényelme számít, vagy ahol a nyomáscsúcsok károsíthatják az érzékeny alkatrészeket. Az előnyitás nélküli B típusú modellek gyorsabban reagálnak és jól működnek, ha a szelep gyors működtetése fontosabb, mint a fokozatos nyomáscsökkentés.
A csatlakozási mód kiválasztása a rendszer architektúrától függ. A DIN 24340 szabványoknak megfelelő allemezre szerelés kompakt elosztó-integrációt és tisztább vízvezetéket tesz lehetővé, különösen értékes mobil berendezésekben, ahol korlátozott a hely. A menetes csatlakozások nagyobb rugalmasságot biztosítanak az utólagos beépítési alkalmazásokhoz vagy olyan rendszerekhez, ahol az elosztó szerelése nem praktikus. A pilóta működtetésű SL visszacsapó szelep mindkét megközelítést támogatja kompatibilis méretekkel.
A nyitónyomás beállítása egy másik hangolási paramétert biztosít. A standard modellek 1,5 és 10 bar közötti rugó-előfeszítési beállításokat alkalmaznak, amelyek meghatározzák, hogy mekkora hátrameneti nyomás alakul ki, mielőtt a fő szelepülés szilárdan beül. Alacsonyabb nyitási nyomások könnyebb szabad áramlást tesznek lehetővé, de a szelep későbbi nyomáscsökkenése során visszahelyezkedhetnek. A nagyobb nyitási nyomás pozitív fekvést biztosít, de növeli a nyomásesést a szabad áramlás irányában.
Hol teljesítenek a legjobban a pilóta által működtetett visszacsapó szelepek SL
Az ipari automatizálás nagymértékben támaszkodik a pilóta működtetésű visszacsapószelepes SL technológiára a precíz terhelésszabályozás érdekében. A gyártóprések ezeket a szelepeket használják a nyomóhenger helyzetének megőrzésére a préselési ciklusok során, megakadályozva, hogy a nehéz felső lap elsodródjon, amikor a hidraulikus nyomás csökken. A fröccsöntő gépek hasonló elrendezéseket alkalmaznak, hogy a formafeleket nagy szorítóerő alatt reteszelve tartsák, biztosítva az egyenletes alkatrészminőséget.
A mobil berendezések jelentik a pilóta működtetésű SL visszacsapó szelepek talán legnagyobb alkalmazási területét. A kotrógépeknek, a gumikerekes rakodógépeknek és a kotróknak megbízható tehertartásra van szükségük gém-, bot- és kanálkörükben. Amikor a kezelő felemelt kanállal parkolja le a gépet, a pilóta által működtetett visszacsapó szelep megakadályozza, hogy a terhelés lefelé csússzon a hengertömítés szivárgása vagy a beszorult olaj hőtágulása miatt. Az SL szelepek külső leeresztő konfigurációja különösen jól működik ezekben az alkalmazásokban, mert elkerüli a belső nyomás visszacsatolását, amely instabilitást okozhat.
A daru alkalmazások még nagyobb megbízhatóságot követelnek meg, mert a terhelés leesése komoly biztonsági kockázatokat jelent. A mobil daruk kitámasztó stabilizátorai pilóta által működtetett SL visszacsapó szelepeket használnak, hogy napokig vagy hetekig megtartsák pozíciójukat hosszabb emelések során. A nulla szivárgási jellemző biztosítja, hogy a daru vízszintesen maradjon a működés során. Számos darukonstrukció tartalmaz dupla-pilótával működtetett visszacsapó szelepeket minden henger mindkét oldalán, ami redundáns tehertartást hoz létre, amely akkor is működik, ha az egyik szelep meghibásodik.
A vízkezelő létesítmények felfedezték, hogy a kísérleti működtetésű visszacsapószelepes SL modellek leegyszerűsítik a karbantartási eljárásokat. A szivattyúállomások ezeket a szelepeket használják a motorok leválasztására a szervizelés során, miközben lehetővé teszik a távoli aktiválást a szűrők fordított öblítéséhez. A külső pilótalefolyó lehetővé teszi, hogy a karbantartó személyzet biztonságos távolságból vezérelje a szelepet, így távol tartja a dolgozókat a nagynyomású zónáktól. Ez a távoli lehetőség csökkenti az állásidőt és javítja a biztonságot a kézi működtetésű leválasztó szelepekhez képest.
A szélturbina lapátok dőlésszög-szabályozó rendszerei egyre növekvő alkalmazást jelentenek a pilóta működtetésű visszacsapó szelepek számára. Mindegyik lapát hidraulikus hengerekhez csatlakozik, amelyek a szélhez képest szöget állítanak be. A pilóta által működtetett SL visszacsapó szelep normál működés közben tartja a lapát helyzetét, miközben lehetővé teszi a gyors beállítást, amikor a szélviszonyok megváltoznak. A nulla szivárgási specifikáció itt számít, mert még a kis lapátszög-változások is befolyásolják a turbina hatékonyságát és a szerkezeti terhelést.
Az olyan anyagmozgató berendezések, mint a targoncák, élvezik a szelepek által biztosított precíz vezérlést. Az árbocemelő hengereknek bármilyen magasságban el kell tartaniuk a terheket, sodródás nélkül, amit a pilóta által működtetett SL visszacsapó szelep megbízhatóan teljesít. A dual pilot változat még nagy terhelés mellett is lehetővé teszi a szabályozott süllyesztést a vezérlőnyomás modulálásával, hogy szabadesés helyett sima süllyedést hozzon létre.
Előnyök, amelyekkel az SL szelepek kiemelkednek
A pilóta működtetésű SL visszacsapó szelep legjelentősebb előnye, hogy a blokkolt irányban nulla szivárgási karakterisztikája van. Ellentétben a közvetlen működésű visszacsapó szelepekkel, amelyek nagy nyomás alatt enyhén szivároghatnak, vagy az ellensúlyozó szelepekkel, amelyek eleve szabályozott szivárgást mutatnak, az SL szelep tökéletes tömítést hoz létre. Ez kritikus jelentőségű a statikus tehertartás szempontjából, ahol még a kisebb eltolódás is jelentős pozícióhibákká halmozódik fel idővel.
A távirányító funkció kiterjeszti a kezelő hatótávolságát és növeli a biztonságot. Ha egy távoli helyről nyomást fejt ki, akkor anélkül engedheti el a terheket, hogy potenciálisan veszélyes berendezések közelében állna. A vészleállító rendszerek integrálhatók a pilóta által működtetett visszacsapó szelep SL áramkörökbe is, amelyek automatikusan felszabadítják a beszorult terheket, amikor a biztonsági reteszelések aktiválódnak. Ez a rugalmasság értékesnek bizonyul az automatizált rendszerekben, ahol az emberi beavatkozást minimálisra kell csökkenteni.
A szelep méretéhez viszonyított nagy áramlási kapacitás segít a rendszertervezőknek minimalizálni az alkatrészek tömegét. A legnagyobb pilóta működtetésű visszacsapószelepes SL modellek percenként 550 litert képesek kezelni, ami elegendő a legtöbb ipari palackhoz, miközben megtartják a kompakt szerelési méreteket. Ez a nagy áramlási képesség alacsony nyomáseséssel jár a szabad áramlás irányában, névleges áramlási sebesség mellett jellemzően 5 bar alatt, ami kevesebb energiapazarlást és hűvösebb üzemi hőmérsékletet jelent.
A változó körülményekre adott gyors reagálás a pilóta működtetésű visszacsapó szelepeket előnyhöz juttatja a dinamikus alkalmazásokban. Amikor a vezérlőnyomás érvényesül, a szelep gyorsan kinyílik, és amikor a vezérlőnyomás megszűnik, a rugó és a rendszernyomás szinte azonnal bezárja a szelepszárat. A dekompressziós változatok szándékosan lassítják ezt a műveletet az ütés csökkentése érdekében, de még ezek a modellek is gyorsabban reagálnak, mint az alternatív szeleptípusok, amelyek folyadéksúrlódásra vagy bonyolult adagolóáramkörökre támaszkodnak.
A kétirányú rugalmasság a dupla pilot konfigurációkban kiküszöböli a több szelep szükségességét az összetett áramkörökben. Az egypilótával működtetett SL visszacsapó szelep kettős bemenettel két külön szelepet helyettesíthet olyan alkalmazásokban, amelyek mindkét irányban terheléstartást igényelnek. Ez csökkenti az alkatrészek számát, a lehetséges szivárgási pontokat és a rendszer általános összetettségét, miközben kevesebb alkatrésznek köszönhetően javítja a megbízhatóságot.
A korlátok és kockázatok megértése
A szerkezeti összetettség okozza a pilóta működtetésű visszacsapó szelep SL kialakításának elsődleges hátrányát az egyszerűbb, közvetlen működésű szelepekhez képest. A kiegészítő komponensek, beleértve a vezérlőfejeket, a vezérlődugattyúkat és a külső leeresztő járatokat, növelik a gyártási költségeket és több potenciális meghibásodási pontot hoznak létre. A kis vezetőjáratok különösen érzékenyek a szennyeződésre, amely blokkolhatja a vezérlőjelet, és megakadályozhatja, hogy a szelep szükség esetén kinyíljon.
A karbantartási követelmények magasabbak a pilóta működtetésű visszacsapó szelepeknél, mint az egyszerűbb alternatíváknál. A pilótajáratokat rendszeresen ellenőrizni és tisztítani kell az eltömődés elkerülése érdekében. A fő és az előlap tömítésének kopása rendszeres időközönként cserét igényel, általában NBR vagy FKM anyagok felhasználásával, a folyadék- és hőmérsékleti viszonyoktól függően. Ezek a karbantartási feladatok több műszaki ismeretet igényelnek, mint egy alapvető visszacsapó szelep szervizelése, ami adott esetben speciális képzést igényel a karbantartó személyzet számára.
A dinamikus terhelési alkalmazások rázkódási problémákat okozhatnak a pilóta működtetésű visszacsapószelepes SL modelleknél. Amikor a terhelés oszcillál vagy rezeg, a szelep ismételten nyithat és zárhat a küszöbnyomáson, ami zajt és gyorsuló kopást okoz. Az ellensúlyozó szelepek progresszív nyitási jellemzőik révén simábban kezelik ezeket a dinamikus körülményeket. Ha az alkalmazás a terhelés állandó mozgását foglalja magában, nem pedig a statikus tartást, előfordulhat, hogy a pilóta működtetésű visszacsapó szelep nem a legjobb választás.
A hőtágulási hatások finom, de valós kockázatot jelentenek a pilóta működtetésű visszacsapószelepes alkalmazásokban. Amikor a zárt szelep és a terhelés közé szorult hidraulikaolaj felmelegszik, kitágul, és növeli a nyomást. A mérnökök ezt néha "termikus zárnak" nevezik, mert a nyomásemelkedés olyan erőssé válhat, hogy a pilótajel nem tudja legyőzni. A 10 Celsius-fok körüli hőmérséklet-emelkedés 100 bar feletti nyomásemelkedést idézhet elő a bezárt térfogatokban. A hőszigetelő szelepek tervezése vagy a hőmérsékletstabil folyadékok figyelembevétele segít csökkenteni ezt a kockázatot.
A költségmegfontolások miatt a pilóta működtetésű visszacsapószelepes SL modellek kevésbé vonzóak az egyszerű alkalmazásokhoz. Az alapszintű, közvetlen működésű visszacsapó szelep lényegesen olcsóbb, és tökéletesen működik az egyszerű visszaáramlás megelőzésére, ahol nincs szükség terheléstartásra. Az SL szelepek kifinomult vezérlési funkciói csak akkor indokolják magasabb árukat, ha az alkalmazásnak kifejezetten távkioldási képességre, nulla szivárgásra vagy pontos kétirányú vezérlésre van szüksége.
Az SL szelepek összehasonlítása az alternatív megoldásokkal
A közvetlen működésű visszacsapó szelepek jelentik a legegyszerűbb alternatívát a pilóta működtetésű SL visszacsapó szelephez. Ezek az alapvető szelepek csak folyadéknyomást használnak, hogy felemeljék a patront egy könnyű rugóval szemben, lehetővé téve az áramlást egy irányban, miközben blokkolják a fordított áramlást. Nagyon gyorsan reagálnak, és sokkal olcsóbbak, mint a pilóta által működtetett tervek. A közvetlen működésű visszacsapó szelepek azonban kismértékben szivároghatnak nagy nyomás alatt, gyorsabban kopnak a folyadék közvetlen ütközése miatt, és nem nyithatók távolról fordított irányban. Jól működnek a szivattyú kimenetének védelmére vagy az alapvető vezetékleválasztásra, de nem felelnek meg a valódi terheléstartás követelményeinek.
Az ellensúlyozó szelepek egyesítik a nyomáscsökkentő funkciót a visszacsapó szelep viselkedésével, így biztosítva a dinamikus terhelések zökkenőmentes szabályozását. Ezek a szelepek a terhelési nyomás alapján modulálják a nyitást, lehetővé téve a függőleges terhelések szabályozott süllyedését, miközben fenntartják az ellennyomást, hogy megakadályozzák a kifutást. Kiemelkednek a mobil berendezések mozgásszabályozásában, ahol a rakományok folyamatosan mozognak, például daruemelők vagy járműemelő kapuk. A kompromisszum az, hogy az ellensúlyozó szelepeknél mindig van bizonyos szabályozott szivárgás, és többe kerülnek, mint akár a közvetlen működésű, akár a pilóta működtetésű visszacsapó szelepek. A statikus tehertartáshoz, ahol nincs szükség mozgásra, a pilóta működtetésű SL visszacsapó szelep jobb teljesítményt biztosít alacsonyabb költségek mellett.
Az elektromosan vezérelt mágnesszelepek egy másik lehetőséget kínálnak a távkioldó képességhez. Ezek a szelepek elektromágneses tekercseket használnak a belső orsók vagy szelepek eltolására, így biztosítva a be- és kikapcsolási vezérlést anélkül, hogy előnyomásra lenne szükség. Jól működnek elektronikus vezérlési architektúrájú rendszerekben, és közvetlenül integrálhatók a PLC-kkel és más automatizálási berendezésekkel. A mágnesszelepek azonban jellemzően kisebb áramlási kapacitással rendelkeznek, mint a hasonló méretű, pilóta működtetésű visszacsapó szelepek, hőt termelnek folyamatos feszültség alatt, és elektromos áramra van szükségük a nyitott pozíciók fenntartásához. A pilóta működtetésű SL visszacsapó szelep nyer olyan alkalmazásokban, ahol a hidraulikus teljesítmény könnyen elérhető, és az elektromos komplexitást minimálisra kell csökkenteni.
A hidraulikus biztosítékok speciális alternatívát jelentenek a biztonság szempontjából kritikus tehertartáshoz. Ezek az eszközök automatikusan zárnak, ha túlzott áramlási sebességet észlelnek, ami tömlőszakadásra vagy törött szerelvényre utalhat. Vészhelyzeti védelmet nyújtanak, amelyet a pilóta működtetésű visszacsapó szelepek nem tudnak nyújtani. A biztosítékok azonban nem biztosítanak távoli kioldási lehetőséget, és téves kioldást okozhatnak törvényes nagy áramlási feltételek mellett. Sok mérnök kombinálja mindkét technológiát, és egy pilóta működtetésű SL visszacsapó szelepet használ a normál vezérléshez és egy hidraulikus biztosítékot a vészhelyzeti tartalékvédelemhez.
Karbantartási eljárások, amelyek meghosszabbítják az élettartamot
A rendszeres ellenőrzési ütemterv biztosítja, hogy a pilóta által működtetett visszacsapó szelep SL rendszerek megbízhatóan működjenek. A havi szemrevételezéssel meg kell keresni a külső olajszivárgást a tömítések és a rögzítési felületek körül. Még a kis szivárgások is a tömítés leromlását jelzik, amely idővel romlik. A szelep működése közbeni szokatlan zajok figyelése problémákat fedhet fel, még mielőtt a teljes meghibásodás bekövetkezne. A csattogó vagy nyikorgó hangok gyakran instabil nyomásviszonyokat vagy kopott golyós felületeket jelentenek.
A folyadéktisztaság karbantartása megvédi a kis vezetőjáratokat, amelyek a pilóta által működtetett visszacsapó szelepeket sebezhetővé teszik a szennyeződésekkel szemben. Az ISO 4406 20/18/15 tisztasági osztály követelményeinek betartása azt jelenti, hogy szűrőrendszere felfogja a részecskéket, mielőtt azok bekerülhetnének a vezérlőnyílásokba. Megfelelő, vízszennyeződés nélküli hidraulikaolaj használata megakadályozza a belső felületek korrózióját. Számos karbantartási program tartalmaz negyedéves olajmintavételt és elemzést annak ellenőrzésére, hogy a szennyeződés szintje az elfogadható tartományon belül marad.
A kísérleti vonal ellenőrzése külön figyelmet érdemel, mert ezek a kis átmérőjű csövek és átjárók könnyen eltömődnek. A próbavezetékek leválasztása és visszaöblítése évente eltávolítja a felgyülemlett törmeléket. A pilótakör visszacsapó szelepeit meg kell tisztítani vagy ki kell cserélni, ha ragadás jeleit mutatják. A vezérlőnyomás mérőműszerrel történő tesztelése megerősíti, hogy megfelelő vezérlőjel eléri az X portot, amikor a vezérlő által működtetett SL visszacsapó szelep nyitását utasítja.
A tömítések cseréjének időköze a működési feltételektől függ, de jellemzően két-ötévenként fordul elő. Az NBR tömítések tovább tartanak mérsékelt hőmérsékletű alkalmazásokban, míg az FKM tömítések ellenállnak a magasabb hőmérsékleteknek és az agresszív folyadékoknak, de drágábbak. A tömítések cseréjekor ellenőrizze a tömítés és a szelepház illeszkedő felületeit, hogy nincsenek-e rajta horzsolások vagy kopások, amelyek még új elasztomerek esetén is megakadályozhatják a jó tömítést. A finom csiszolópapírral végzett enyhe polírozás helyreállíthatja a tömítőfelületeket, de a mély hornyoláshoz szelepház cserére van szükség.
A funkcionális tesztelés igazolja, hogy a pilóta működtetésű visszacsapó szelepek továbbra is megfelelően működnek. Egy egyszerű teszthez súllyal megrakott függőleges hengert használnak. Blokkolt előterjesztő nyomás mellett a terhelésnek órákig vagy napokig tökéletesen álló helyzetben kell maradnia, ami nulla szivárgást mutat. A névleges vezérlőnyomás alkalmazásával ki kell nyitnia a szelepet, és lehetővé kell tennie a terhelés egyenletes leereszkedését. Ha a terhelés lefelé kúszik kikapcsolt előtétnyomás mellett, vagy ha túlzott vezérlőnyomásra van szükség a szelep kinyitásához, karbantartásra vagy cserére van szükség.
Gyakori problémák hibaelhárítása
Ha a pilóta által működtetett SL visszacsapó szelep nem nyílik ki parancsra, először ellenőrizze az előtétnyomást az X porton. A pilótacsatlakozásnál lévő nyomásmérő segítségével ellenőrizze, hogy megfelelő jelnyomás ér-e el a szelepet. Ha a vezérlőnyomás 5 bar alatt van, akkor a probléma nem magában a szelepben, hanem a vezérlőkörben van. Ellenőrizze, hogy nincsenek-e eltömődött vezetékek, meghibásodott vezérlőszelepek vagy nem megfelelő szivattyúteljesítmény a vezérlőbetápláláson.
Ha a vezérlőnyomás megfelelően leolvasható, de a szelep továbbra sem nyílik ki, gyaníthatóan szennyeződés van a vezetőjáratban vagy elakadt a vezérlődugattyú. A szelep szétszerelése általában szennyeződést vagy korróziót mutat, amely megakadályozza a dugattyú mozgását. Az összes belső járat alapos tisztítása és a tömítések cseréje általában helyreállítja a működést. Súlyos esetekben a vezérlődugattyú felülete bekarcolódhat, és cserét igényelhet.
Az eltömődött irányú szivárgás a lapka vagy az ülés sérülését jelzi. Kis mennyiségű szennyeződés beágyazódhat a puha patronok felületébe, és még akkor is szivárgási utakat hoz létre, ha a szelep zárva van. A szétszerelés és az ellenőrzés megmutatja, hogy a tömítés és az ülés tisztítása helyreállítja-e a tömítést, vagy szükség van-e cserealkatrészekre. Ha a szivárgás a tisztítás után is fennáll, ellenőrizze, hogy a rendszer nyomása nem haladta-e meg a szelep névleges teljesítményét, ami tartósan károsíthatja a tömítőfelületeket.
A működés közbeni zörgés vagy vibráció arra utal, hogy a terhelés instabil, vagy a vezérlőnyomás oszcillál. Ellenőrizze, hogy a terhelés egyenletes marad-e a szelep működése közben. Ha maga a terhelés vibrál, előfordulhat, hogy a pilóta által működtetett SL visszacsapó szelep nem a megfelelő megoldás erre az alkalmazásra. A nyomásinstabilitás a vezérlőkörben a szelep ismételt nyitását és zárását okozhatja a küszöbértékén. Az akkumulátor beszerelése a pilótavezetékbe gyakran kisimítja ezeket a nyomásingadozásokat, és megszünteti a csapkodást.
A szelepváltás során fellépő zaj általában azt jelenti, hogy a dekompressziós funkció nem működik megfelelően, vagy az alkalmazásnak A típusú szelepre van szüksége a B típusú szelep helyett. A gömbfej nélküli modelleknél a nyitás előtti fokozat hirtelen nyomást enged ki, ami akusztikus ütést okozhat a hidraulikus vezetékekben. Ha a zaj elfogadhatatlan, a dekompressziós változatra való váltás pilóta működtetésű SL visszacsapó szelepre általában megoldja a problémát. Alternatív megoldásként egy kis nyílás hozzáadása a vezérlővezetékhez lelassítja a szelep nyitását, csökkentve az ütést a kissé lassabb reakció árán.
A hőzárral kapcsolatos helyzetek különböző hibaelhárítási megközelítéseket igényelnek. Ha a rakományok nehezen mozgathatók, miután a rendszer meleg körülmények között tétlenül áll, a beszorult folyadék tágulása valószínűleg túlzott nyomást okoz. A normál üzemi nyomás fölé, de a pilóta felülírási kapacitása alá beállított kisméretű hőszigetelő szelepek beszerelése lehetővé teszi a hőtágulást anélkül, hogy befolyásolná a normál működést. Alternatív megoldásként a hőmérsékletstabil hidraulikafolyadékok használata csökkenti a hőtágulási együtthatót.
Jövőbeli fejlesztések és iparági trendek
A hidraulikus rendszerek tervezői egyre gyakrabban integrálják az érzékelőket a kísérleti vezérlésű visszacsapó szelep SL alkatrészekbe, hogy lehetővé tegyék az előrejelző karbantartást. A pilótavonalak nyomásátalakítói felügyelik a vezérlőjel erősségét, figyelmeztetve a kezelőket, mielőtt a pilótanyomás a funkcionális szint alá csökkenne. A szennyeződésérzékelők a lefolyó vezetékben az Y porttól észlelik, ha a részecskék elkezdenek felhalmozódni, és elindítják a karbantartást, mielőtt eltömődés lépne fel. Ezek az intelligens szeleprendszerek csökkentik a nem tervezett állásidőt a problémák korai felismerésével.
A környezetvédelmi előírások ösztönzik a biológiailag lebomló hidraulikus folyadékok alkalmazását, különösen a mobil berendezésekben és az erdészeti alkalmazásokban. A modern pilóta működtetésű SL visszacsapó szelepek kompatibilis tömítőanyagok és fokozott korrózióvédelem révén fogadják el ezeket a folyadékokat. A VDMA 24568 és hasonló szabványok segítenek a mérnököknek kiválasztani a megfelelő szelepeket a bioolajos alkalmazásokhoz. A környezeti aggodalmak növekedésével egyre szélesebb körű kompatibilitás várható az alternatív folyadékkémiákkal.
A mobil berendezések miniatürizálási trendjei keresletet teremtenek a kisebb, könnyebb pilóta működtetésű visszacsapó szelepek iránt a teljesítmény feláldozása nélkül. A fejlett gyártási technikák, beleértve a 3D nyomtatást és a precíziós öntést, kompaktabb terveket tesznek lehetővé. A súlycsökkentés jelentősen számít az akkumulátoros elektromos mobil berendezésekben, ahol minden kilogramm befolyásolja a működési hatótávolságot. A jövőbeni kísérleti működtetésű visszacsapószelepes SL modellek könnyebb anyagokat, például alumíniumot vagy mesterséges műanyagokat tartalmazhatnak a nem nyomástartó alkatrészekben.
Az energiahatékonysági fejlesztések a szabad áramlási irányú nyomásesések csökkentésére összpontosítanak. Még a névleges áramlásnál a jelenlegi 5 bar nyomásesés is elpazarolt energiát jelent, amely hővé válik. Az optimalizált áramlási útvonal geometriája potenciálisan felére csökkentheti a nyomásesést, javítva a rendszer általános hatékonyságát. Az energiaköltségek növekedésével és a környezeti nyomás növekedésével ezek a hatékonyságnövekedés gazdaságilag vonzóbbá válik.
Az elektronikus vezérlőrendszerekkel való integráció valószínűleg bővülni fog. Míg a pilóta működtetésű SL visszacsapó szelep jelenleg tisztán hidraulikus vezérlőjelekre támaszkodik, a jövőbeli verziók közvetlenül a szelepházba építve tartalmazhatnak elektronikus vezérlőszelepeket és helyzetérzékelőket. Ez az integráció leegyszerűsíti a rendszerarchitektúrát, és kifinomultabb vezérlési algoritmusokat tesz lehetővé, miközben megőrzi azt a mechanikai egyszerűséget és megbízhatóságot, amely vonzóvá teszi a pilóta működtetésű visszacsapó szelepeket.
Alkalmazásának megfelelő választás
A kísérleti működtetésű SL visszacsapó szelep alternatív technológiákkal szembeni kiválasztása megköveteli az Ön speciális követelményeinek alapos értékelését. Kezdje azzal, hogy meghatározza, hogy alkalmazásának statikus terheléstartásra vagy dinamikus terhelésvezérlésre van szüksége. Ha a terhelésnek teljesen álló helyzetben kell maradnia, amikor a szelep zárva van, a zéró szivárgási karakterisztikája a pilóta működtetésű visszacsapó szelep SL esetében a legjobb választás. Ha a terhelés gyakran mozog szabályozott süllyedési sebesség mellett, akkor valószínűleg egy ellensúlyozó szelep szolgál jobban.
Fontolja meg, hogy a távoli kiadás képessége számít-e a tervezésben. Azoknál az egyszerű alkalmazásoknál, ahol a kézi szelepkezelés elfogadható, olcsóbb, közvetlen működésű visszacsapó szelepeket használhatnak. Amikor a kezelőknek távolról kell vezérelni a szelep nyitását, vagy ha az automatizált rendszereknek integrálniuk kell a szelepvezérlést, a pilóta működtetésű SL visszacsapó szelep alapvető távvezérlést biztosít a pilot áramkörén keresztül. Ezt a követelményt gyakran biztonsági megfontolások hajtják végre, amikor a személyzetet a veszélyes területektől távol tartva javítja a rendszer általános biztonságát.
Értékelje őszintén rendszere szennyeződés-ellenőrzési képességeit. A pilóta működtetésű visszacsapószelepes SL modellek tiszta hidraulikafolyadékot és megfelelő szűrést igényelnek. Ha az alkalmazása poros környezetben, minimális szűréssel működik, vagy ha a karbantartási gyakorlatok nem következetesek, akkor az egyszerűbb szeleptípusok, amelyek kevesebb kis járattal rendelkeznek, megbízhatóbbnak bizonyulhatnak a teljesítmény korlátai ellenére. Ne válasszon kifinomult szelepeket olyan rendszerekhez, amelyek nem tudják fenntartani a szelepek által megkívánt tisztaságot.
Az áramlási sebességre és nyomásra vonatkozó követelmények szűkítik a szelepméret kiválasztását. Mérje meg a jelenlegi áramlási sebességet a körben, ne a szivattyú kapacitására hagyatkozzon, mivel a legtöbb rendszer nem működik folyamatosan maximális térfogatárammal. A tényleges áramlási sebességet kezelő legkisebb szelep kiválasztása minimálisra csökkenti a költségeket és a súlyt. A névleges nyomásnak meg kell haladnia a maximális rendszernyomást megfelelő biztonsági ráhagyással, általában olyan szelepeket kell választani, amelyek névleges értéke legalább 25 százalékkal meghaladja a maximális várható nyomást.
A külső leeresztő követelmények határozzák meg, hogy SL-modellre van-e szükség, vagy az egyszerűbb SV-változatra is elegendő. Ha a próbaleeresztő ugyanazon az elosztón keresztül térhet vissza a tartályba, mint a főszelep, a belső leeresztő SV modellek jól működnek. Amikor a pilótaleeresztést külön kell vezetni, talán annak biztosítása érdekében, hogy a tartálynyomás ne zavarja a vezérlőműködést, a külső Y leeresztőnyílás a pilóta működtetésű visszacsapószelepes SL modelleken a szükséges rugalmasságot biztosítja.
A telepítési hely szűkössége befolyásolja a szerelési stílus kiválasztását. Az allemezes rögzítés akkor kínálja a legkompaktabb telepítést, ha több szelep befogadására alkalmas elosztót tervezhet. A menetes csatlakozások rugalmasságot biztosítanak az utólagos felszerelésekhez vagy a próbapadokhoz, ahol az elosztó gyártása nem praktikus. Gondosan mérje meg a rendelkezésre álló helyet, és tekintse át a méretrajzokat, mielőtt elkötelezi magát egy adott szerelési konfiguráció mellett.
Következtetés
A pilóta működtetésű SL visszacsapó szelep sajátos, de fontos szerepet tölt be a távirányítású, szivárgásmentes tehertartást igénylő hidraulikus rendszerekben. Külső leeresztő konfigurációja olyan tervezési rugalmasságot biztosít, amelyhez a szabványos SV modellek nem férnek hozzá, különösen értékes összetett áramkörökben, ahol a pilótanyomás irányítása számít. E szelepek képességeinek és korlátainak megértése segít a mérnököknek tájékozott döntéseket hozni a használatukról és a megfelelő karbantartásukról.
Az ipari automatizálás, a mobil berendezések és a biztonság szempontjából kritikus rendszerek statikus terhelésű alkalmazásainál a pilóta működtetésű visszacsapószelepes SL technológia olyan megbízható teljesítményt nyújt, amelyet az egyszerűbb alternatívák nem tudnak felmutatni. A magasabb költség- és karbantartási igény indokolt, ha a szivárgásmentesség és a távvezérlés elengedhetetlen. A kevésbé igényes alkalmazások gyakran jól működnek közvetlen működésű visszacsapó szelepekkel vagy más egyszerűbb megoldásokkal, alacsonyabb költséggel.
A megfelelő kiválasztásához a szelep specifikációit a tényleges rendszerkövetelményekhez kell igazítani, figyelembe véve a névleges méretet, a nyomásértékeket, a tömítési anyagokat és a szerelési konfigurációt. A Bosch Rexroth részletes műszaki dokumentációja, beleértve az RE 21482 katalógust is, megadja a pontos szelepméretezéshez szükséges adatokat. Az olyan beszállítók, mint a Hyquip és a Leader Hydraulics, bizonyos modellekhez alkalmazástámogatást és árazást biztosíthatnak.
A szennyeződés-ellenőrzést és a rendszeres ellenőrzést hangsúlyozó karbantartási programok biztosítják a pilóta működtetésű visszacsapószelepes SL rendszerek megbízható működését legalább tíz évig. Amikor problémák jelentkeznek, a szisztematikus hibaelhárítás általában azonosítja a javítható okokat, például a vezetővezeték eltömődését vagy a tömítés kopását. A szelepek belső működésének megértése sokkal hatékonyabbá teszi a hibaelhárítást.
Ahogy a hidraulikus technológia az elektronikus vezérlésekkel való nagyobb integráció és a jobb energiahatékonyság irányába fejlődik, a kísérleti vezérlésű visszacsapó szelepek SL kialakításai folyamatosan alkalmazkodnak az új követelményekhez. Az alapvető működési elv – az előnyomás használata a lezárt szelepszár mechanikus kioldására – ép marad, és valószínűleg még sok évtizedig ki fogja szolgálni a hidraulikus rendszereket. Azok a mérnökök, akik alaposan ismerik ezeket a szelepeket, jobb rendszereket tervezhetnek, és hatékonyabban oldhatják meg a problémákat.
