Fojtószelep -ellenőrző szelep Z2FS 16

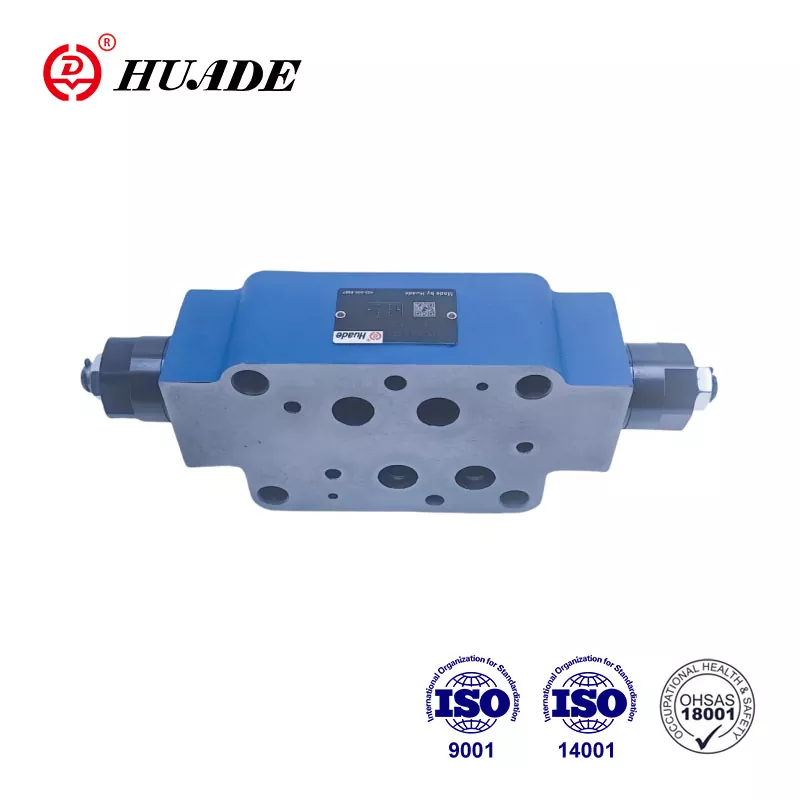

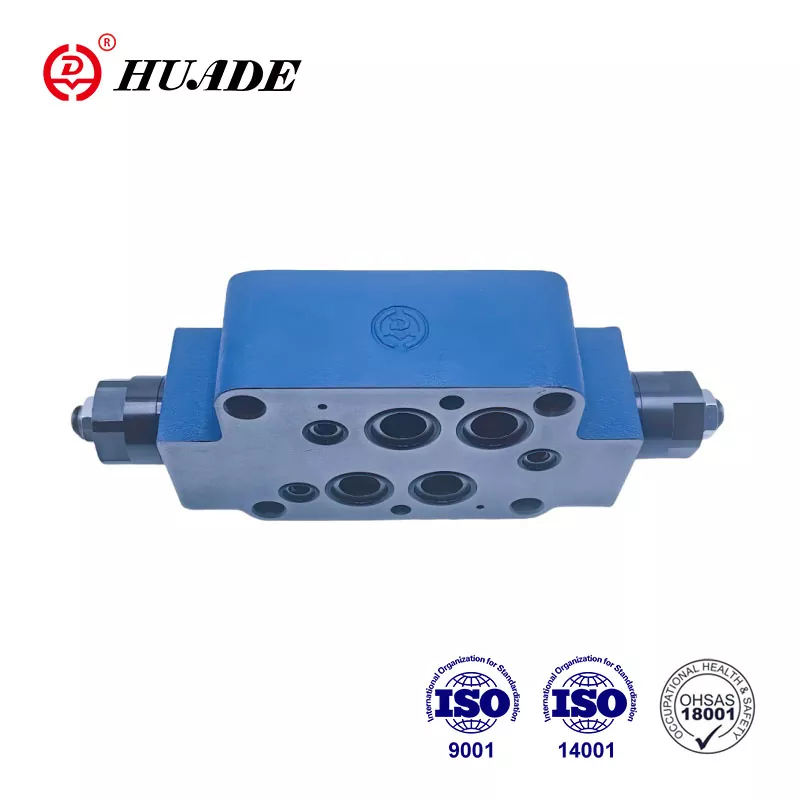

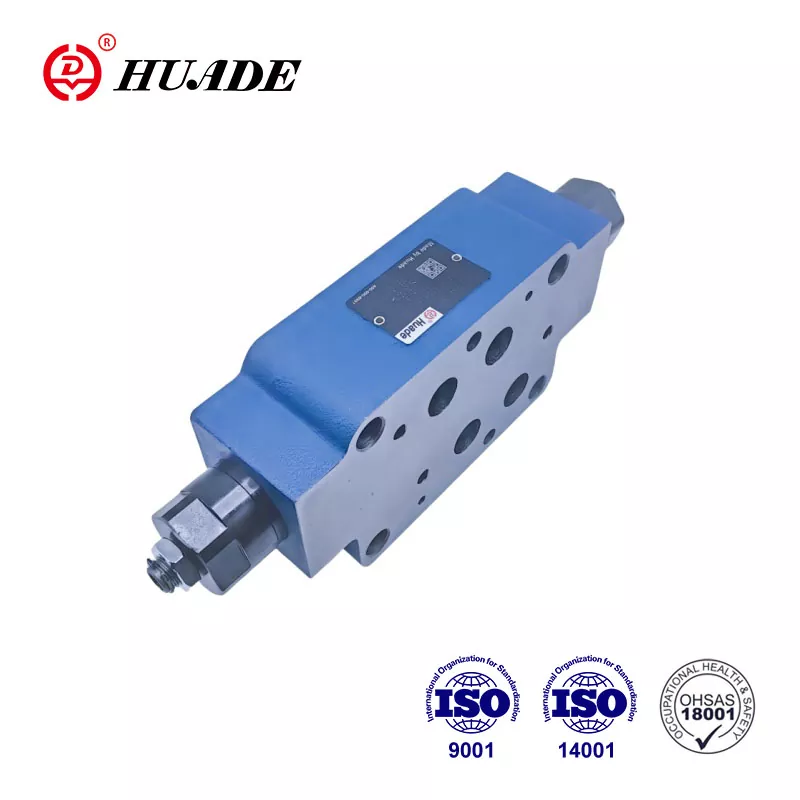

A szendvicslemez tervező szelepek, a Z 2 FS 16 típusú dupla fojtószelep/ellenőrző szelepek. Ennek a szelepnek a funkciója a bemeneti vagy kimeneti áramlás szabályozása. Az a tény, hogy a Huade® Z 2 FS 16 helyettesítheti a Rexroth® Z2FS 16 3XB-t, elsősorban a Rexroth-szal folytatott hosszú távú együttműködésnek köszönhető. A gyár szigorúan vezérli a termék minőségét, és az összes fojtószelep -ellenőrző szelep megfelel a nemzetközi szabványoknak.

A fojtószelep -ellenőrző szelep Z2FS 16 termékparamétere

Termékjellemző és a fojtószelep -ellenőrző szelep Z2FS 16

Jellemzők:

▶ A szendvics lemez kialakítása

▶ A mintázat a DIN 24 340 -re, az A, ISO 4401 és a CETOP - RP 121H -ra

▶ A fő vagy a pilóta áramlásának korlátozása két szervizportdal

▶ Meter-in vagy méter-out vezérlés.

Alkalmazás:

A fojtószelep -ellenőrző szelepek Z 2 FS 16 -at használják a fő- vagy a pilóta olajáramlás korlátozására egy vagy két szervizporton.

A fojtószelep -ellenőrző szelep Z2FS 16 szakasza és szimbóluma

A Z 2 FS 16 típusú szelepek dupla fojtószelep/ellenőrző szelepek a szendvicslemez kialakításában. Két szimmetrikusan elrendezett fojtószelep/ellenőrző szelepek korlátozza az áramlást (állítható fojtószelep -orsók segítségével) egy irányba, és lehetővé teszi a szabad visszatérési áramlást a másik irányba.

Fő áramláskorlátozás

A dupla fojtószelep/ellenőrző szelep az irányított szelep és az albel között van felszerelve, hogy megváltoztassa a működtető sebességét (a fő áramlás korlátozása).

Pilóta áramlás korlátozása

A pilóta által működtetett irányú szelepek esetében a kettős fojtószelep/ellenőrző szelep használható pilóta fojtószelepeként (pilóta áramlás korlátozása). Ebben az esetben a főszelep és a pilótaszelep közé van felszerelve.

A kettős fojtószelep/ellenőrző szelep szerkezete, Z 2 FS 16 3XB

Hidraulikus rendszerek alapelve
