Néztem valaha egy szemeteskocsit, és azon töprengett:"Honnan tudja, hogy először fel kell emelni a konténert, majd tökéletesen megbillenteni?"Vagy talán látott már gyári robotokat tökéletes sorrendben és gondolatban dolgozni,– Mi teszi őket ennyire összehangolttá?
A válasz meglepheti Önt – ez gyakran egy egyszerű, de briliáns eszköz, az úgynevezett nyomásszekvencia szelep. És ennek az útmutatónak a végére pontosan meg fogja érteni, hogy ezek a „mechanikus agyak” hogyan biztosítják világunk zökkenőmentes működését.

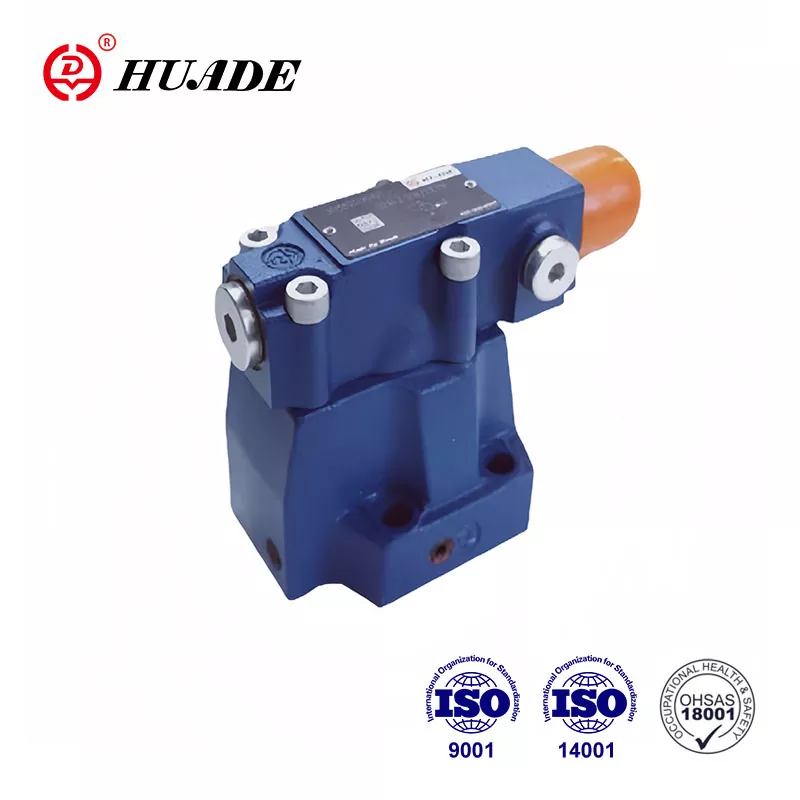

Mi az a nyomásszekvencia szelep? (Az egyszerű válasz)
Nyomásszekvencia szelep (részenyomásszabályozó szeleprendszerek) olyan, mint aintelligens közlekedési lámpa hidraulikus rendszerekhez. Ahogy a közlekedési lámpa szabályozza, hogy mikor mehetnek az autók, ez a szelep azt szabályozza, hogy a gép különböző részei mikor kezdhetnek el működni.
Íme a kulcsgondolat:Zárva marad (piros fény), amíg a nyomás egy meghatározott szintre nem emelkedik, majd kinyílik (zöld fény), hogy a hidraulikafolyadék a következő alkatrészhez áramoljon. Ez automatikus szekvenálást hoz létre számítógépek vagy elektromos vezérlők nélkül.
Gyors példa:
Gondoljon egy mogyoróvajas szendvics elkészítésére:
1. lépés:Készítse elő a kenyeret (elsődleges művelet)
Várjon:Győződjön meg arról, hogy a kenyér megfelelően van elhelyezve
2. lépés:Adjunk hozzá mogyoróvajat (másodlagos művelet)
A nyomásszekvencia szelep ugyanezt teszi a gépeknél – biztosítja, hogy az 1. lépés teljesen befejeződjön a 2. lépés megkezdése előtt.
Miért van szükség a gépeinek nyomásszekvenciális szelepekre?
Vajon miért nem hagyhatjuk, hogy minden egyszerre történjen? Íme, miért fontos a megfelelő sorrend:
Sorozatvezérlés nélkül káosz lenne. Képzelje el, ha autója sebességváltója megpróbál sebességet kapcsolni, miközben a motor még indult, vagy ha egy 3D-nyomtató az ágy felfűtése előtt elkezdett nyomtatni. Pontosan ez történik a hidraulikus rendszerekben megfelelő sorrendbe állítás nélkül.
Az üzleti eset (Miért szeretik őket a mérnökök):
Nulla áram szükséges- Robbanásveszélyes környezetben működik, ahol az elektronika meghibásodik
Golyóálló megbízhatóság- Kevesebb alkatrész kevesebb meghibásodást jelent (tipikus élettartam: 10+ év)
Költségmegtakarítás- 5000 dolláros PLC rendszereket cserélhet egy 200 dolláros szelepre
A karbantartás egyszerűsége- A legtöbb technikus alapszerszámokkal tudja szervizelni őket
Igazi kérdés:Inkább egy számítógépes programban vagy egy egyszerű mechanikus eszközben bízna meg egy piszkos, nagy nyomású környezetben? A legtöbb tapasztalt mérnök minden alkalommal a gépészetet választja.
Hogyan működik a nyomásszekvencia szelep?
A működési elv valójában nagyon egyszerű:
Az alapfolyamat:
Az elsődleges művelet elindul- Az első henger vagy motor elkezd dolgozni
A nyomás felgyülemlik- Amikor az első művelet befejeződött, a folyadék mozgása leáll, és a nyomás megemelkedik
Kinyílik a szelep- Ha a nyomás eléri a beállított értéket (például 400 PSI), a szekvenciaszelep kinyílik
Megkezdődik a másodlagos művelet- A folyadék a második hengerhez vagy motorhoz áramlik
Gondolj rá, mint gátra a folyóban. A gát (szekvenciaszelep) visszatartja a vizet, amíg a vízszint (nyomás) elég magasra nem válik. Ezután kinyitja a kapukat, hogy a víz lefolyhasson.
Főbb alkatrészek (ami van benne):
Szeleptest- A fő ház (mint egy ház)
Tavaszi- Beállítja a "kioldónyomást" (mint egy ajtózár)
Beállító csavar- Nyomástárcsa (mint egy termosztát)
Külső leeresztő nyílás- Pontosan tartja a leolvasást (mint egy nyomáscsökkentő lyuk)
Tippért:A külső leeresztő létfontosságú – enélkül az ellennyomás megtévesztheti a szelepet, hogy rosszkor nyíljon. Mindig adjon meg külső leeresztőt a rendszer kialakításában.
Hidraulikus sorrendű szeleptípusok: melyikre van szüksége?
Tanácstalan, melyik típust válassza? Íme a bontás, amely megóvja Önt a költséges hibáktól.
[Hasonlítsa össze a többivelnyomásszabályozó szelep típusok]
1. Közvetlen működésű hidraulikus szekvenciális szelepek
Gondolj rá, mint:Egyszerű rugós ajtó
Válaszidő:Villámgyors (2-10 ezredmásodperc)
Nyomástartomány:Általában 5000 PSI-ig
Költség:Költségvetésbarát (50-300 USD)
A legjobb:Kisméretű mobil berendezések, gyors ciklusú alkalmazások
Hátránya:Magas nyomáson "ugrós" lehet
2. Vezérlő által működtetett nyomásszekvenciális szelepek
Gondolj rá, mint:Kifinomult kétlépcsős rendszer
Válaszidő:Lassabban, de egyenletesen (≈100 ezredmásodperc)
Nyomástartomány:Akár 10 000+ PSI
Költség:Magasabb befektetés (200-1500 dollár)
A legjobb:Nagyméretű ipari prések, precíziós gyártás
Előny:Sziklaszilárd stabilitás változó körülmények között
Melyiket érdemes választani?Ha gyorsaságra és egyszerűségre van szüksége, válasszon közvetlen cselekvést. Ha precizitásra van szüksége és nagy áramlások kezelésére van szüksége, a pilótavezérlés a megoldás.
Nyomásszekvencia szelep alkalmazások: hol találja őket működőképesnek
Érdekelne, hogy ezek a szelepek hol működnek valójában? Mindenhol ott vannak – valószínűleg naponta találkozik velük anélkül, hogy tudná.
Gyártási és ipari berendezések
CNC megmunkáló központok:Munkadarab rögzítése → vágás megkezdése → szerszámok visszahúzása
Fröccsöntés:Zárja be a formát → fecskendezze be a műanyagot → vegye ki az alkatrészt
Hidraulikus prések:Helyezze el az anyagot → gyakoroljon nyomást → engedje el és dobja ki
Mobil gépi alkalmazások
Szemeteskocsik:Emelje fel a tartályt → billentse ki és ürítse ki → térjen vissza a helyzetbe
Építőipari berendezések:Nyújtsa ki a kitámasztókarokat → emelje fel a terhet → húzza vissza a gémet
Mezőgazdasági gépek:Emelje fel a gépet → kapcsolja be a TLT-t → indítsa el az üzemet
Speciális rendszerek
Teleszkópos hengervezérlés:Húzza ki a szakaszokat megfelelő sorrendben a zökkenőmentes működés érdekében
Többfokozatú hidraulikus rendszerek:Több hajtómű koordinálása elektronikus vezérlés nélkül
A minta?Valahányszor azt látja, hogy a hidraulikus berendezés tökéletes rendben csinálja a dolgokat, valószínűleg egy szekvenciaszelep irányítja a műsort.
Miben különbözik a nyomásszekvencia szelep a többi szeleptől?
A nyomásszekvencia szelepeket könnyű összetéveszteni más hasonló szelepekkel. Így lehet megkülönböztetni őket egymástól.
[További információbiztonsági szelep funkciói]
Sequence Valve vs. Relief Valve
| Funkció | Sequence Valve | Lefúvató szelep |
|---|---|---|
| Cél | Szabályozza a műveletek sorrendjét | Megvédi a rendszert a magas nyomástól |
| Alapértelmezett állapot | Zárt | Zárt |
| Amikor kinyílik | Beállított nyomáson a következő művelet megkezdéséhez | Csak ha túl magas a nyomás |
| Ahová a folyadék megy | A következő működtetőhöz | Vissza a tankhoz |
Sequence Valve vs. Reducing Valve
| Funkció | Sequence Valve | Csökkentő szelep |
|---|---|---|
| Alapértelmezett állapot | Általában zárva | Normál nyitva |
| Mit figyel | Bemeneti nyomás | Kimeneti nyomás |
| Cél | Indítsa el a következő műveletet | Korlátozza a lefelé irányuló nyomást |
Útmutató a hidraulikus szekvencia szelep kiválasztásához: Szerezze meg az első alkalommal
Belefáradt a találgatásba, hogy melyik szelep fog működni? Íme, lépésről lépésre a kiválasztási folyamat:
1. lépés: Ismerje meg rendszerkövetelményeit
Maximális rendszernyomás:A szelepnek 25%-kal a legmagasabb nyomás felett kell működnie
Másodlagos kör áramlási sebessége:Számítsa ki a szükséges GPM-et (a szelepnek 20%-kal többet kell kezelnie)
Szükséges pontosság:±50 PSI általános használatra, ±10 PSI precíziós munkákhoz
Válaszidő szükséges:Gyors (<50ms) vagy stabil (>100ms)
2. lépés: Környezeti valóságellenőrzés
Tedd fel magadnak ezeket a kérdéseket:
Mi a hőmérséklet tartomány? (A szabványos tömítések -10°F és +200°F között működnek)
Mennyire koszos a környezet? (Vegye figyelembe a szennyeződés ellenállását)
Milyen típusú hidraulikafolyadék? (Ásványolaj, szintetikus, bioalapú?)
Gondja van a robbanásveszélyes légkörrel? (Speciális bizonyítványra lehet szükség)
3. lépés: Számítsa ki a szelep méretét
Az áramlási kapacitás egyszerű képlete:
Szükséges Cv = áramlási sebesség (GPM) ÷ √ (nyomásesés a szelepen)
Példa:20 GPM másodlagos áramlás 100 PSI elérhető nyomáseséssel Cv = 20 ÷ √100 = 2,0
Tippért:Mindig 20-30%-kal nagyobbra méretezze a szelepet a számítottnál, hogy elkerülje a maximális teljesítményen való működést.
Nyomásszekvenciális szelep beszerelési tippek: Kerülje el a költséges hibákat
Készen áll a telepítésre, de aggódik, hogy rosszul csinálja? Kövesse az alábbi, a helyszínen tesztelt irányelveket:
Kritikus beállítási paraméterek
Nyomásszámítás beállítása:Elsődleges terhelés + 50-100 PSI biztonsági ráhagyás
A nyomáscsökkentő szelep koordinációja:Állítsa a biztonsági szelepet 150-200 PSI-re a szekvenciaszelep fölé
Külső lefolyó csatlakozás:Mindig csatlakoztassa a tartályhoz (soha ne csatlakoztassa ezt a portot!)
Szerelési irány:Kövesse a gyártó specifikációit (általában bármilyen pozíció rendben van)
Működő telepítési sorrend
Telepítés előtti ellenőrzés:Ellenőrizze az összes portot és csatlakozást
Szerelje fel a szelepet:Használjon megfelelő nyomatékot (általában 15-25 ft-lbs a szerelvényeknél)
A kezdeti nyomás beállítása:Kezdje alacsonyan, állítsa felfelé a tesztelés során
Tesztciklus:Futtasson le több teljes ciklust a végső beállítás előtt
Finomhangolás:Állítsa be a beállított nyomást az optimális teljesítmény érdekében
Gyakori újonc hiba:A nyomás kezdetben túl magasra állítása. Mindig kezdje alacsonyan és dolgozzon fel – könnyebb növelni a nyomást, mint megjavítani a sérült berendezést.
Sequence Valve Hibaelhárítás: A problémák gyors megoldása
A rendszer nem megfelelően sorrendbe állítja? Íme a diagnosztikai ütemterve:
1. probléma: A másodlagos művelet nem indul el
Tünetek:Az elsődleges henger befejezi a löketet, de a másodlagos soha nem aktiválódik
Gyors diagnózis:Ellenőrizze a rendszer nyomásmérőjét az elsődleges löket befejezésekor
Megoldások (valószínűségi sorrendben):
Alsó sorrendű szelep beállított nyomás
Tisztítsa meg az eltömődött lefolyóvezetéket
Cserélje ki a gyenge vagy törött rugót
Győződjön meg arról, hogy a biztonsági szelep nem nyílik-e túl korán
2. probléma: Korai másodlagos aktiválás
Tünetek:Mindkét tevékenység egyszerre próbál meg történni
Kiváltó okok:Túl alacsonyra állítsa be a nyomást VAGY váratlan nyomásugrások lépnek fel
Stratégia javítása:Növelje a beállított nyomást 25 PSI-vel, amíg el nem éri a megfelelő sorrendet
3. probléma: Szabálytalan vagy zajos működés
Amit hallani/látni fog:Csevegés, rezgés, következetlen kerékpározás
Szokásos gyanúsítottak:Szennyezett folyadék, levegő a rendszerben, kopott belső alkatrészek
Cselekvési terv:
Ellenőrizze a folyadék tisztaságát (ISO 18/16/13 vagy jobb legyen)
Légtelenítsen levegőt minden magas pontról
Ha a probléma továbbra is fennáll, építse újra vagy cserélje ki a szelepet
Sürgősségi diagnosztikai tipp:Ha veszít a gyártási időből, ideiglenesen hagyja ki a szekvenciaszelepet, és használja manuálisan az alkatrészek rendelése közben.
Nyomásszekvenciális szelepek karbantartása: Maximalizálja befektetését
Szeretné elkerülni a váratlan leállásokat? Ezekkel a karbantartási stratégiákkal a szelepek évtizedekig működnek:
A 90 napos ellenőrzési rutin
Szemrevételezéses ellenőrzés:Keressen külső szivárgást, korróziót, laza szerelvényeket
Nyomás ellenőrzése:Ellenőrizze, hogy a beállított nyomás nem tolódott el (±25 PSI tűrés)
Folyadékelemzés:Ellenőrizze a szennyeződés szintjét és a folyadék állapotát
Ciklusszámlálás:Kövesse nyomon a műveleteket a prediktív karbantartási ütemezéshez
Éves karbantartási feladatok
Teljes rendszer öblítés:Cserélje ki a szűrőket és a hidraulikafolyadékot
Szelep kalibrálása:Állítsa vissza a nyomást az eredeti specifikációkra
Tömítés ellenőrzése:Ellenőrizze a kopást, mielőtt katasztrofálisan meghibásodik
Teljesítményteszt:Ellenőrizze a válaszidőket és a nyomás pontosságát
A fenntartási költségvetés valósága:Ha évente 200 dollárt költ a megelőző karbantartásra, általában több mint 2000 dollárt takarít meg a sürgősségi javítások és a termeléskiesés miatt.
Okos karbantartási tipp:Tartsa beállítva és készenlétben a tartalék szelepet. Ha problémák merülnek fel, cserélje ki a szelepeket, és offline módban építse újra a meghibásodott egységet – minimális állásidő, maximális termelékenység.
A szekvenciaszelep-technológiai trendek: mi következik?
Kíváncsi vagy, hogy a szekvenciaszelepek elavulnak-e? Íme, amit az iparág bennfentesei tudnak:
Smart Sequence Valve Integration
IoT érzékelők:Figyelje a ciklusokat, a hőmérsékletet és a nyomáseltolódást
Prediktív elemzés:Az AI 30-60 nappal előre megjósolja a hibákat
Távdiagnosztika:Ellenőrizze a szelep állapotát a telefonról
Költség valóság:Az intelligens szelepek 2-3-szor drágábbak, de 40%-kal csökkenthetik a karbantartási költségeket
Fejlett anyagok és tervezés
Nano bevonat technológia:300-500%-kal meghosszabbítja a tömítés élettartamát
Kompozit szeleptestek:Könnyebb súly, jobb korrózióállóság
Alacsony súrlódású belső elemek:15-25%-kal csökkenti az energiaveszteséget
Elektronikus kontra mechanikus vita
Elektronikus vezérlés előnyei:Végtelenül programozható, precíz, adatban gazdag
A mechanikus szelep előnyei:Nincs szükség programozásra, áram nélkül működik, egyszerűbb hibaelhárítás
Iparági valóság:Még az elektronika fejlődésével is, a mechanikus sorrendű szelepek erős piaci részesedést tartanak fenn a következő területeken:
Költségérzékeny alkalmazások
Veszélyes környezetek
Távoli helyek megbízható áramellátás nélkül
Egyszerű rendszerek, ahol az elektronika szükségtelenül bonyolulttá teszi
A lényeg:A nyomásszekvencia szelepek nem vezetnek sehova – egyre okosabbak lesznek, miközben mechanikailag megbízhatóak maradnak.
Következő lépései: Használja ezt a tudást
Készen áll egy nyomásszekvencia szelep meghatározására, telepítésére vagy hibaelhárítására? Íme a cselekvési terve:
Rendszertervezőknek:
Számolja ki igényeita megadott méretezési képletek segítségével
Válassza ki a szelep típusátsebesség vs. precizitási igények alapján
Adja meg a külső lefolyót- Ne engedje olcsón a vállalkozókat
Tervezze meg a kiigazítási hozzáférést- a technikusok később megköszönik
Karbantartó csapatoknak:
Kezdje el azt a 90 napos ellenőrzési rutintazonnal
Raktáron szokásos pótalkatrészek(rugók, tömítések, beállító csavarok)
Dokumentálja az aktuális beállított nyomásokatmielőtt sodródnának
Vonatüzemeltetőkfelismerni a korai figyelmeztető jeleket
Hibaelhárítóknak:
Először mindig ellenőrizze az alapokat- nyomás, folyadékszint, szűrő állapota
Tartson kéznél egy nyomásmérőtgyors diagnosztikához
Ne feledje a külső leeresztés szabályát- a szekvenciaszelep problémák 60%-át kijavítja
Kérdése van a konkrét alkalmazással kapcsolatban?A legtöbb szelepgyártó ingyenes alkalmazástechnikai támogatást kínál – használja ki szakértelmét.
Utolsó gondolat:A legjobb sorrendű szelep az, amelyik megfelelően van kiválasztva, megfelelően telepítve és rendszeresen karbantartva. Sajátítsa el ezeket az alapokat, és soha többé nem lesz rejtélyes sorrendi probléma.
