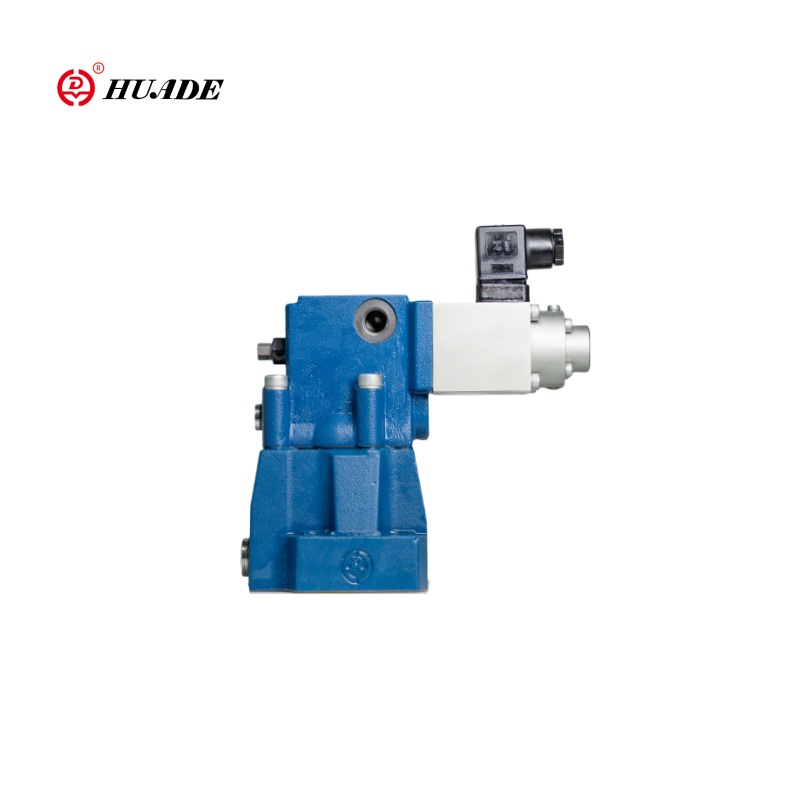

A DBE sorozat arányos nyomáscsökkentő szelepe simán beállíthatja a rendszer nyomását egy arányos mágnesszelep működtetésével, amely megfelel a különböző munkakövetelményeknek. A termék jellemzői között szerepel a pontos ellenőrzés, a stabilitás és a megbízhatóság, valamint a könnyen karbantartható. Az arányos nyomáscsökkentő szelep DBE több modellben és specifikációban érhető el a különböző igények kielégítése érdekében. Például a Huade Hydraulic olyan modelleket állít elő, mint a DBE10-30B/315YMDREM és a DBE20-30B/200xym arányos nyomáscsökkentő szelepek, amelyek eltérő működési nyomástartományokkal és áramlási jellemzőkkel rendelkeznek, lehetővé téve a felhasználók számára, hogy az igényeik szerint válasszanak.
| Hidraulikai adatok | ||||
| Max. | 31.5 | |||
| Visszatérési nyomás (MPA) | Y port, külön és nulla nyomáson a tartályhoz | |||
| Max. Beállítási nyomás (MPA) | 5. 10. 20. 31.5 Ugyanaz, mint a nyomás szakasz | |||
| Min. Beállítási nyomás (MPA) | Lásd a jellegzetes görbéket | |||
| Max. Nyomásbiztonság (MPA) | beállítható nyomás | |||
| 5 | 10 | 20 | 31.5 | |
| 1 -től 6 -ig2 | 12 -től 12 -ig2 | 1–222 | 1 -től 34 -ig2 | |
| Max. Flow (l/perc) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilóta áramlás (L/perc) | 0,7–2 | |||
| Linearitás (%) | ± 3,5 | |||
| Megismételhetőség (%) | <± 2 | |||
| Tipikus variáció (%) | <± 2 max. nyomás | |||
| Hiszterézis (%) | A max. Presure ± 1,5 túlfeszültséggel. | |||
| Váltási idő | 30-150 | |||
| Nyomásfolyadék | Ásványolaj (NBR tömítéshez), foszfát -észter (FPM -tömítéshez) | |||
| Viszkozitási tartomány (mm2/s) | 2,8–380 | |||
| Nyomásfolyadék -hőmérsékleti tartomány (℃) | -20 -+70 | |||
| A szennyeződés foka (μM) | ≤20 (10. ajánlás) | |||
| Elektromos műszaki adatok | |
| Erősítő | A szeleppel együtt szállított VT-200G40 |
| Tápfeszültség | DC |
| Min.Control áram (A) | 0.1 |
| Max.Control Currenl (A) | 0.8 |
| Tekercs ellenállás （ω） | 20 ℃ hideg értéke 19,5; Max.wam érték 28,8 |
| Nyomásfolyadék -hőmérsékleti tartomány (℃) | +50 |
| Dolgozó állapot | Folytatódik |
| Szelepvédelem | IP65 |
| Elektromos csatlakozások | dugó |
Jellemzők:
▶ Az allemez rögzítéséhez
▶ Blokkba burkolva
▶ Opcionális kiegészítő maximális nyomáskorlátozás rugó betöltött pilóta vezérlőszelep segítségével
▶ A szelep és az elektronikus vezérlés egy forrás formája
Alkalmazás:
A DBE sorozatú arányos nyomáscsökkentő szelepet széles körben használják különféle hidraulikus rendszerekben, amelyek pontos nyomásszabályozást igényelnek, például építőipari gépeket, kohászati berendezéseket, hajógyártást és más területeket. Alapvető szerepet játszanak ezeken a területeken, javítva a rendszerek stabilitását és megbízhatóságát.

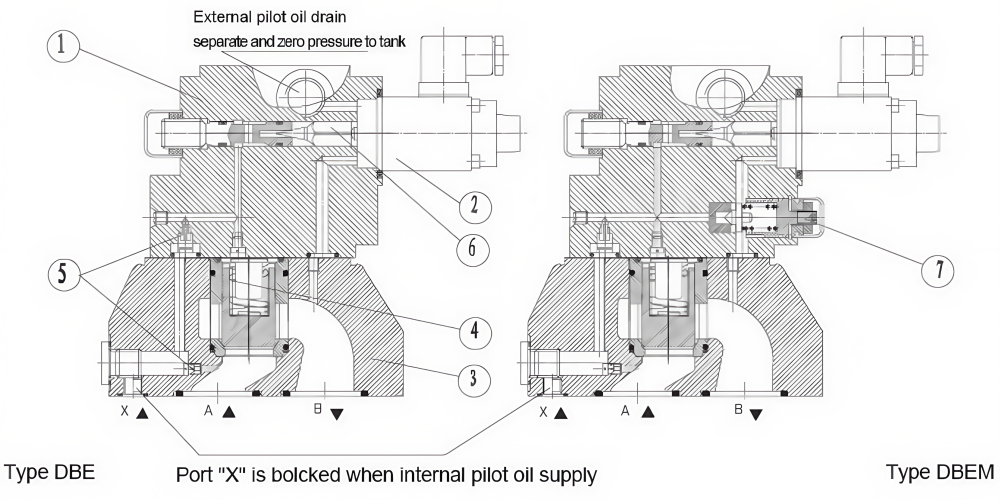

Ezek a szelepek alapvetően a (1) kísérleti vezérlőszelepből állnak, arányos mágnesszelep (2) és a főszelep (3) fő orsó betéttel (4).
Típus DBE:
A nyomás beállítása a parancsértéketől függően egy arányos mágnesszelepen (2). Az A. kikötőben lévő nyomás a fő orsó alján hat (4). Ugyanakkor ez a nyomás a fő orsó (4) rugós oldalán működik (5). A hidraulikus erő a pilóta poppetén hat (6). Amikor a hidraulikus erő jön a mágnesszelep erő, akkor a Pilot Poppet (6) megnyílik. Mivel a pilótaolaj most az Y porton keresztül folyik a tartályba, a fő orsón (4) nyomásesés fordul elő, amely a fő orsón hat, és felemeli a visszatérő rugó ereje ellen. Az A -tól B -ig terjedő kapcsolat kinyílik, és a nyomás már nem növekszik
Felépítés Arányos nyomáscsökkentő szelep DBE
