Ha megbízható kézi vezérlést igénylő hidraulikus rendszerekkel dolgozik, a WMM 6 irányszabályozó szelep praktikus választás. Ez a Bosch Rexroth által gyártott szelep évtizedek óta szolgálja az iparágakat világszerte. Úgy tervezték, hogy precízen szabályozza a hidraulikafolyadék áramlását, és segít a kezelőknek az ipari gépektől a mobil berendezésekig mindent kezelni.
A WMM 6 a kézi működtetésű irányszelepek családjába tartozik, amelyek megfelelnek a nemzetközi szabványoknak. Ami ezt a szelepet különösen hasznossá teszi, az az egyszerű működés és a robusztus felépítés. A mérnökök és a technikusok értékelik, hogyan kezeli a közepes és nagy nyomású alkalmazásokat anélkül, hogy bonyolult elektromos rendszerekre vagy külső áramforrásokra lenne szükség.
A WMM 6 tervezés alapjainak megértése

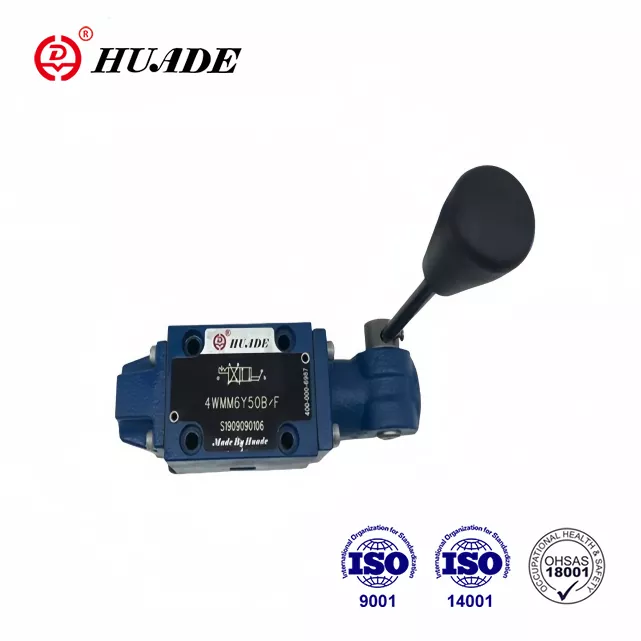

A WMM 6 irányszabályozó szelep egy precíziósan megmunkált házban lévő csúszó orsómechanizmuson keresztül működik. Amikor mozgatja a kézi kart, az orsó pozíciót vált, megnyitva és bezárva a hidraulikafolyadék meghatározott útvonalait. Ez a közvetlen működési mód azt jelenti, hogy nincs késés a bemenet és a szelep válasza között.

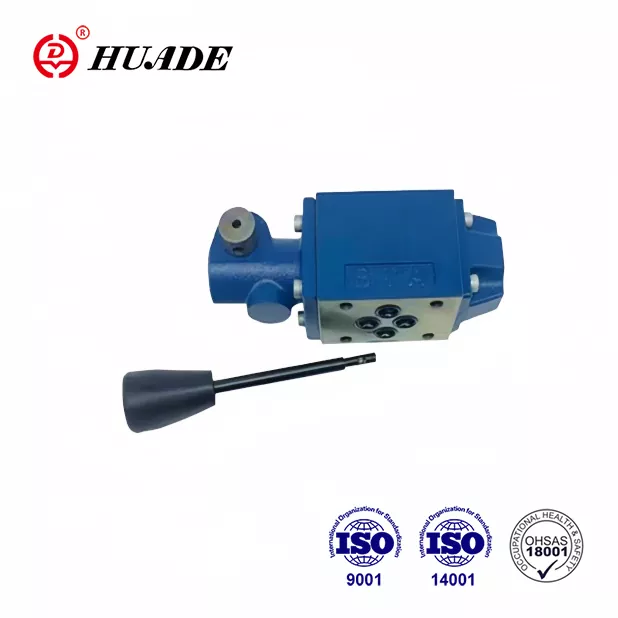

A szelepház közvetlenül a CETOP 3 szabványnak megfelelően, NG6 vagy ISO 4401-03 interfészként is ismert allemezre rögzíthető. Ez a szabványosítás egyszerűvé teszi a telepítést, és lehetővé teszi, hogy a szelep egyedi módosítások nélkül illeszkedjen a meglévő hidraulikus rendszerekbe. A ház jellemzően horganyzott acélból készül, amely még igényes környezetben is kiváló korrózióállóságot biztosít.
A szelep belsejében gondosan megtervezett orsókat talál tömítőfelületekkel, amelyek minimalizálják a belső szivárgást. Ezek az orsók különböző konfigurációkban kaphatók, mindegyiket egy-egy szimbólum betűvel azonosítják. A rugó-visszatérő mechanizmus biztosítja, hogy a szelep visszaálljon semleges helyzetébe, amikor elengedi a kart, ami elengedhetetlen a biztonságos működéshez.
A lényeges műszaki adatok
A WMM 6 irányított szabályozó szelep fő nyílásain akár 315 bar nyomást is kezel, maximális áramlási kapacitása pedig 60 liter/perc. Ezek a specifikációk alkalmassá teszik közepes méretű hidraulikus hengerekhez és motorokhoz. A tartálynyílás akár 160 bar nyomást is képes kezelni, ami a legtöbb szabványos alkalmazáshoz megfelelő.
Az üzemi hőmérséklet-tartomány mínusz 30-tól plusz 80 Celsius-fokig terjed normál NBR tömítések használata esetén. Magasabb hőmérsékletű vagy vegyszerálló folyadékokat igénylő alkalmazásokhoz a szelep V változatként kódolt FKM tömítésekkel kapható. A szelep széles viszkozitási tartományban, másodpercenként 2,8-tól 500 négyzetmilliméterig megőrzi teljesítményét, bár az optimális teljesítmény körülbelül 46 mm²/s sebességgel érhető el szabványos hidraulikaolajok, például HLP46 használatával.
A teljes szelepegység súlya körülbelül 1,4 kilogramm a háromállású változatnál, és 1,6 kilogramm, ha racsnis rögzítőmechanizmussal van felszerelve. A kézi kar működéséhez körülbelül 20-30 newton erőre van szükség, a rendszernyomástól és az orsó konfigurációjától függően. Ez az erőszint biztosítja a pozitív szabályozást anélkül, hogy a kezelőt hosszan tartó használat során elfáradna.
Spool szimbólumok és áramlási útvonal opciók
Az orsó szimbólumainak megértése döntő fontosságú, amikor WMM 6 irányszabályozó szelepet választ az alkalmazáshoz. Mindegyik szimbólum egy adott áramlási útvonal-konfigurációt jelöl, amely meghatározza, hogy a szelep hogyan viselkedik a különböző pozíciókban. A szimbólum közvetlenül a szeleptesten található a könnyebb azonosítás érdekében.
Az E szimbólum egy zárt központú konfigurációt jelöl, ahol az összes port semleges helyzetben blokkolva van. Ez a kialakítás ideális, ha a hidraulikus hengert sodródás nélkül kell a helyén tartani. Amikor a kart A helyzetbe mozgatja, a nyomás az A nyílásba áramlik, míg a B csatlakozó a tartályhoz csatlakozik, és fordítva a B helyzetbe.
A Symbol M nyitott középső kialakítású, ahol az A és B portok semleges helyzetben csatlakoznak a tartályhoz, miközben a nyomónyílás blokkolva marad. Ez a konfiguráció általános az irányváltó alkalmazásokban, ahol minimális nyomásnövekedést kívánnak a semleges üzemmódban. Ezzel a szimbólummal az áramlási kapacitás általában magasabb a többihez képest.
A Symbol C egy másik népszerű konfigurációt kínál, ahol a nyomás semleges helyzetben csatlakozik a tartályhoz, miközben az A és B munkacsatlakozók blokkolva vannak. Ez a kialakítás segít megelőzni a motor kúszását olyan alkalmazásokban, ahol a pozíció megtartása kevésbé kritikus, mint a szivattyú tehermentesítése. A Symbol J tandem központot biztosít, ahol a nyomás részben csatlakozik a tartályhoz és a munkanyílásokhoz is, ami olyan speciális alkalmazásokban hasznos, ahol csökkentett nyomásra van szükség üresjáratban.
Valós alkalmazások és ipari felhasználás
A WMM 6 irányított szabályozószelep széles körben elterjedt olyan gyártási létesítményekben, ahol a hidraulikus funkciók kézi vezérlésére van szükség. A fröccsöntő gépek gyakran tartalmazzák ezeket a szelepeket az öntőforma nyitási és zárási műveleteihez. A közvetlen mechanikus vezérlés olyan tapintható visszacsatolást biztosít a kezelő számára, amelyhez az elektronikus vezérlők nem képesek.
A mobil berendezések egy másik jelentős alkalmazási területet képviselnek. A mezőgazdasági gépek, építőipari gépek és anyagmozgató járművek a WMM 6-ot olyan funkciókhoz használják, amelyek a kézi felülírási képesség előnyeit élvezik. A szelep robusztus felépítése ellenáll a mobil környezetben szokásos vibrációnak és hőmérséklet-ingadozásoknak.
Veszélyes helyeken a WMM 6 XC változat az ATEX direktíváknak megfelelő robbanásbiztos működést kínál. Ez alkalmassá teszi a szelepet olaj- és gázipari műveletekhez, bányászati környezetekhez és vegyi feldolgozó létesítményekhez, ahol gyúlékony légkör lehet jelen. Az XC változat 100 Celsius-fok alatt tartja a felületi hőmérsékletet, és megfelel a II. csoport 2G/D kategóriájú berendezések követelményeinek.
A karbantartó műhelyek és próbapadok gyakran alkalmazzák a WMM 6 irányított szabályozószelepet a kézi vezérléshez a beállítási és hibaelhárítási eljárások során. A szelep egyszerű működése és megbízható teljesítménye ideálissá teszi olyan alkalmazásokhoz, ahol a kezelőknek precíz vezérlésre van szükségük bonyolult programozási vagy beállítási eljárások nélkül.
A WMM 6 összehasonlítása alternatív megoldásokkal
A Bosch Rexroth termékcsaládon belül a WMM 6 irányított szabályozó szelep más kézi működtetésű szelepek mellett található, amelyek hasonló célokat szolgálnak, de eltérő működtetési módokkal. A WMR 6 sorozat görgős vagy dugattyús működtetést alkalmaz, így alkalmas bütykös szekvenciális vezérlésre. A WMD 6 változat forgógombos működésű, így kompaktabb telepítést tesz lehetővé szűkös helyen.
A távvezérlési követelményekhez a WMU 6 sorozat hidraulikus pilótavezérlést biztosít a közvetlen kézi működtetés helyett. Ez lehetővé teszi a szelep távoli működtetését kis vezérlőszelepek segítségével. Ez azonban tovább bonyolítja a rendszert, és előterjesztő nyomásforrást igényel, amelyre az alap WMM 6-nak nincs szüksége.
Az olyan mágnesszelepes szelepek, mint a 4WE 6 sorozat, automatizálási előnyöket kínálnak, és integrálhatók az elektronikus vezérlőrendszerekkel. Ezek az elektromosan működtetett irányszabályozó szelepek reagálnak a PLC-jelekre, és lehetővé teszik az összetett szekvenálást. Azonban elektromos áramot igényelnek, és általában körülbelül 20 százalékkal drágábbak, mint a kézi WMM 6. A kézi szelep megbízható tartalékot biztosít áramkimaradás esetén.
A WMM 6 irányszabályozó szelep költséghatékonyságot biztosít olyan alkalmazásokban, ahol a kézi működtetés elfogadható vagy előnyben részesített. Egyszerűsége alacsonyabb kezdeti költséget, alacsonyabb karbantartási igényt és kiváló hosszú távú megbízhatóságot jelent. Az elektromos alkatrészek hiánya kiküszöböli az elektromágneses interferencia vagy az elektromos hibák miatti aggodalmakat.
Telepítési irányelvek és legjobb gyakorlatok
A WMM 6 irányszabályozó szelep megfelelő felszerelése a szerelőlemez felületének előkészítésével kezdődik. A felületnek síknak, tisztának kell lennie, és mentesnek kell lennie a karcolásoktól vagy sérülésektől, amelyek szivárgást okozhatnak. Az összeszerelés közbeni sérülések elkerülése érdekében beszerelés előtt vigyen fel vékony hidraulikaolajat az O-gyűrű tömítéseire.
Szerelje fel a szelepet négy M5-ös fejű csavarral, 10 newtonméteres meghúzási nyomatékkal. Kövesse az átlós meghúzási mintát, hogy biztosítsa a nyomás egyenletes eloszlását a rögzítési felületen. A szelep tetszőleges irányban beszerelhető, mivel csúszóorsó elven működik, nem pedig gravitációfüggő mechanizmusokon.
A rendszer szűrése kritikus szerepet játszik a szelep élettartamában. Szereljen be olyan szűrőket, amelyek képesek elérni az ISO 4406 20/18/15 vagy jobb tisztasági kódot, ami körülbelül 25 mikronos szűrésnek felel meg. A szennyeződés az irányszabályozó szelepek idő előtti elhasználódásának fő oka, ezért a megfelelő folyadéktisztaság fenntartását nem lehet eléggé hangsúlyozni.
Ha lehetséges, kerülje a WMM 6 irányszabályozó szelep használatát túlnyomórészt egyirányú áramlási alkalmazásokban. A kiegyensúlyozatlan áramlási erők gyorsuló kopást okozhatnak, és nyomáskompenzáló berendezések felszerelését tehetik szükségessé. Ha az egyirányú működés elkerülhetetlen, fontolja meg fojtószelep-betétek hozzáadását a nyomónyíláshoz, hogy csökkentse az áramlási erőket és minimalizálja az orsó elhajlását.
Karbantartási szempontok és hibaelhárítás
A WMM 6 irányszabályozó szelep rendszeres ellenőrzése során ellenőrizni kell, hogy nincs-e külső szivárgás a ház és a port csatlakozásai körül. Kis mennyiségű szivárgás azt jelezheti, hogy az O-gyűrűk kopott, cserére szorulnak. A legtöbb tömítőkészlet könnyen elérhető, és speciális szerszámok nélkül is felszerelhető.
A szeleporsónak gördülékenyen kell mozognia teljes mozgástartományában, megkötés vagy túlzott erő nélkül. Ha a működési erő észrevehetően megnő, az az orsó furatának szennyeződését vagy az orsófelületek kopását jelezheti. A belső ellenőrzéshez ki kell venni a szelepet a rendszerből és szét kell szerelni a gyártó útmutatásai szerint.
Ha tűzálló folyadékokkal, például HFC-típusokkal dolgozik, a tömítések élettartama csökken, mint az ásványolajjal. A WMM 6 irányszabályozó szelep továbbra is kompatibilis ezekkel a folyadékokkal, de a karbantartási intervallumokat 30-50 százalékkal le kell rövidíteni. Gondoskodjon megfelelő előterhelésről a tartálynyíláson HFC folyadékok használatakor a megfelelő tömítés fenntartása érdekében.
Az XC változatot használó robbanásveszélyes légkörben történő alkalmazásokhoz javasolt a felületi hőmérséklet megfelelőségének időszakos ellenőrzése. Vezessen részletes szerviznyilvántartást az ATEX követelményeknek való megfelelésről. Bármilyen módosításnak vagy javításnak meg kell őriznie a szelepszerelvény robbanásbiztos jellemzőit.
Az Ön igényeinek megfelelő konfiguráció kiválasztása
A megfelelő WMM 6 irányszabályozó szelep modell kiválasztása megköveteli az alkalmazási követelmények alapos mérlegelését. Kezdje a szükséges áramlási kapacitás és a maximális üzemi nyomás meghatározásával. Míg a szelep percenként akár 60 litert és 315 bar nyomást is képes kezelni, a maximális névleges érték alatti működés általában meghosszabbítja az élettartamot.
Ezután válassza ki a funkcionális követelményeinek megfelelő orsó szimbólumot. Ha egy rakományt a helyén kell tartani, az E szimbólum a legkisebb belső szivárgást jelzi. Azoknál az alkalmazásoknál, ahol a szivattyút üres állásban kell üríteni, a C vagy M szimbólum megfelelőbb lehet. Gondosan tekintse át az áramlási útvonal diagramokat, hogy megbizonyosodjon arról, hogy a kiválasztott szimbólum a kívánt áramköri viselkedést biztosítja.
Döntse el, hogy szükség van-e reteszelő mechanizmusra az alkalmazásához. Az opcionális racsnis retesz tartja a kart a kiválasztott helyzetben anélkül, hogy a kezelő folyamatos beavatkozására lenne szükség. Ez a funkció akkor bizonyul értékesnek, ha az aktuátornak hosszabb ideig kihúzott vagy visszahúzott állapotban kell maradnia, bár ez némileg csökkenti a maximális áramlási kapacitást.
A tömítés anyagának meghatározásakor vegye figyelembe a működési környezetet. A szabványos NBR tömítések jól működnek a legtöbb ásványolaj alapú hidraulikafolyadékot használó alkalmazásban. A V-kódos FKM tömítések jobban ellenállnak a magas hőmérsékletnek és bizonyos szintetikus folyadékoknak. Robbanásveszélyes légköri alkalmazásokhoz adja meg az XC változatot a megfelelő ATEX tanúsítási dokumentációval.
Fluid kompatibilitás és rendszerintegráció
A WMM 6 irányszabályozó szelep a hidraulikafolyadékok széles választékával működik sikeresen. A DIN 51524 szabványnak megfelelő szabványos ásványolajok kiváló élettartamot és teljesítményt biztosítanak. A HETG és HEES kategóriájú biológiailag lebomló hidraulikafolyadékok is kompatibilisek, így a szelep alkalmas a környezetre érzékeny alkalmazásokhoz.
HFC besorolású víz-glikol folyadékok használatakor ügyeljen arra, hogy az alkatrészek élettartama lerövidülhet az ásványolajos üzemhez képest. Ezek a folyadékok olyan tűzállósági előnyöket kínálnak, amelyek sok alkalmazásnál meghaladják a karbantartási szempontokat. A vízbázisú folyadékok gondos odafigyelést igényelnek a rendszer kialakításánál, hogy megakadályozzák a kavitációt és biztosítsák a belső alkatrészek megfelelő kenését.
A rendszertervezőknek figyelembe kell venniük a WMM 6 irányszabályozó szelepen keresztüli nyomásesést a szivattyúigény kiszámításakor. 60 liter/perc névleges átfolyásnál 5 és 15 bar közötti nyomásesés várható, az orsó szimbólumától és az áramlás irányától függően. Ezt a nyomásveszteséget figyelembe kell venni a rendszer általános hatékonysági számításaiban.
A szelep könnyen integrálható a szabványos hidraulikus alkatrészekkel, beleértve a szivattyúkat, hengereket, motorokat és akkumulátorokat. CETOP rögzítési interfésze biztosítja a kompatibilitást a különböző gyártók allemezeivel. A régebbi szelepek cseréjekor ellenőrizze, hogy a nyílások mérete és a rögzítési minták megegyeznek-e a telepítési problémák elkerülése érdekében.
Jövőbeli fejlesztések és iparági trendek
Míg a WMM 6 irányszabályozó szelep bevált technológiát képvisel, a folyamatos fejlesztések tovább javítják képességeit. Egyes gyártók vizsgálják az érzékelő integrációját, amely a szelep egyszerű egyszerűségének veszélyeztetése nélkül biztosítana helyzet-visszajelzést. Az ilyen fejlesztések lehetővé tehetik az állapotfelügyeletet, miközben a kézi működtetés elsődleges vezérlési mód marad.
Az Ipar 4.0 csatlakozási tendencia még a hagyományos alkatrészeket is érinti, például a kézi irányítószelepeket. A jövőbeli verziók tartalmazhatják a ciklusszámok, az üzemi hőmérséklet és a nyomásviszonyok vezeték nélküli felügyeletét. Ezek az adatok támogathatják a prediktív karbantartási stratégiákat anélkül, hogy a meglévő hidraulikus rendszereket újratervezni kellene.
A környezetvédelmi előírások továbbra is növelik a biológiailag lebomló hidraulikafolyadékok iránti keresletet és csökkentik az energiafogyasztást. A WMM 6 irányszabályozó szelep már támogatja a legtöbb környezetbarát folyadékot, így jól pozícionálja ezeket a követelményeket. A folyamatban lévő tömítőanyag-fejlesztésnek tovább kell javítania a kompatibilitást a feltörekvő folyadékkészítményekkel.
Az elektronikus vezérlés fejlődése ellenére a kézi szelepek továbbra is relevánsak a tartalék rendszerekben, a vészhelyzeti műveletekben és az olyan alkalmazásokban, ahol az egyszerűség és a megbízhatóság felülmúlja az automatizálás előnyeit. A WMM 6 irányított vezérlőszelep valószínűleg továbbra is ellátja ezeket a szerepeket, miközben fokozatosan beépíti azokat a felügyeleti képességeket, amelyek inkább javítják, mint helyettesítik az alapvető kézi működést.
Beszerzési és elérhetőségi szempontok
A WMM 6 irányszabályozó szelep széles körben elérhető a hivatalos Bosch Rexroth forgalmazókon keresztül világszerte. Az átfutási idők jellemzően a gyakori konfigurációk azonnali rendelkezésre állásától a speciális változatok esetében több hétig terjednek. A rendszer telepítésének vagy karbantartásának tervezésekor vegye figyelembe a beszerzési időt, különösen a kevésbé elterjedt orsó szimbólumok vagy robbanásbiztos változatok esetében.
Az árak a konfigurációtól függően változnak, az alapmodellek 100 és 300 euró között kezdődnek az egyegység vásárlásakor. A mennyiségi árképzés jelentősen csökkenti az egységenkénti költségeket a több szelepet igénylő projekteknél. A hivatalos forgalmazók részletes árajánlatot tudnak adni meghatározott modellkódok és mennyiségek alapján.
A WMM 6 irányszabályozó szelep beszerzésekor ellenőrizze, hogy a szállítók eredeti Bosch Rexroth termékeket biztosítanak-e megfelelő dokumentációval. A hamisított hidraulikus alkatrészek jelentős aggodalomra adnak okot egyes piacokon, potenciálisan veszélyeztetve a rendszer biztonságát és teljesítményét. Kérjen megfelelőségi tanúsítványt, és ellenőrizze a cikkszámokat a hivatalos katalógusok alapján.
A műszaki támogatás elérhetőségét figyelembe kell venni a szállító kiválasztásánál. A házon belüli hidraulikus szakértelemmel rendelkező forgalmazók segíthetnek az alkalmazással kapcsolatos kérdésekben, a hibaelhárításban és a rendszertervezési támogatásban. Ez az értéknövelt szolgáltatás gyakran fontosabbnak bizonyul a kisebb árkülönbségeknél, különösen kritikus alkalmazások vagy összetett rendszerek esetében.
Következtetés
A WMM 6 irányszabályozó szelep megbízható kézi vezérlést biztosít a hidraulikus rendszerek számára különféle iparágakban és alkalmazásokban. Bevált kialakítása, szabványosított interfésze és robusztus felépítése praktikus választássá teszik, ha közvetlen kezelői vezérlésre van szükség vagy szükséges. A műszaki specifikációk, a konfigurációs lehetőségek és a megfelelő alkalmazási irányelvek ismerete biztosítja a sikeres integrációt hidraulikus rendszerébe.
Akár új berendezéseket tervez, akár meglévő rendszereket frissít, akár cserealkatrészeket ad meg, a WMM 6-ot érdemes figyelembe venni a kézi irányvezérlési alkalmazásoknál. A teljesítmény, a megbízhatóság és a költséghatékonyság kombinációja standard megoldássá tette a hidraulikus iparban. Megfelelő kiválasztásával, telepítésével és karbantartásával ez a szelep évekig problémamentes szolgáltatást biztosít az igényes hidraulikus alkalmazásokban.
