A fojtószelep előnyei az egyszerű felépítés, az alacsony ár és a könnyű beállítás. A Rexroth-tal való hosszú távú együttműködés révén a Huade Hydraulic felszívta a fejlett technológiát. Termékei hosszú távú fejlesztés után teljesítményben és minőségben kompatibilisek az első vonalbeli márkákkal. Ennek az MG fojtószelepnek az ára ésszerűbb.
|
Műszaki adatok (ezeken a paramétereken kívüli alkalmazások esetén kérjük, forduljon hozzánk!) |
|||||||
|
Méret |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
Maximális áramlás (L/perc) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
Nyomás (MPa) |
31,5-ig |
||||||
|
Repedési nyomás (MPa) |
0,05 (MK típus) |
||||||
|
Nyomásos folyadék |
Ásványi olaj vagy foszfát-észter |
||||||
|
Viszkozitási tartomány (mm²/s) |
10-től 800-ig |
||||||
|
Nyomásfolyadék hőmérséklet-tartomány (℃) |
-30 és +80 között |
||||||
Jellemzők:
▶ Alkalmas közvetlen beépítésre
▶ Nyomás- és viszkozitásfüggő
Alkalmazás:
Ez a szelep egy cső alakú fojtószelep, amely közvetlenül a csővezetékre van felszerelve. A szelep fojtószelep-nyílása axiális háromszög alakú hornyos szerkezettel rendelkezik, és 7 specifikációval és két csatlakozómenettel rendelkezik. Az aktuátor fordulatszámának szabályozására szolgál.
Az MG típusú szelepek nyomás- és viszkozitásfüggő fojtószelepek.

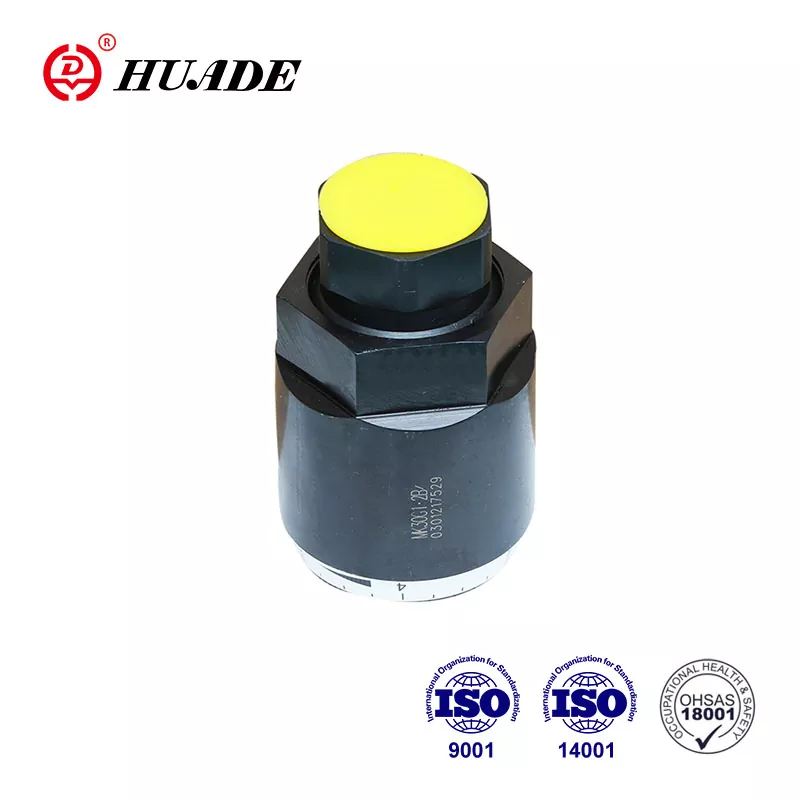

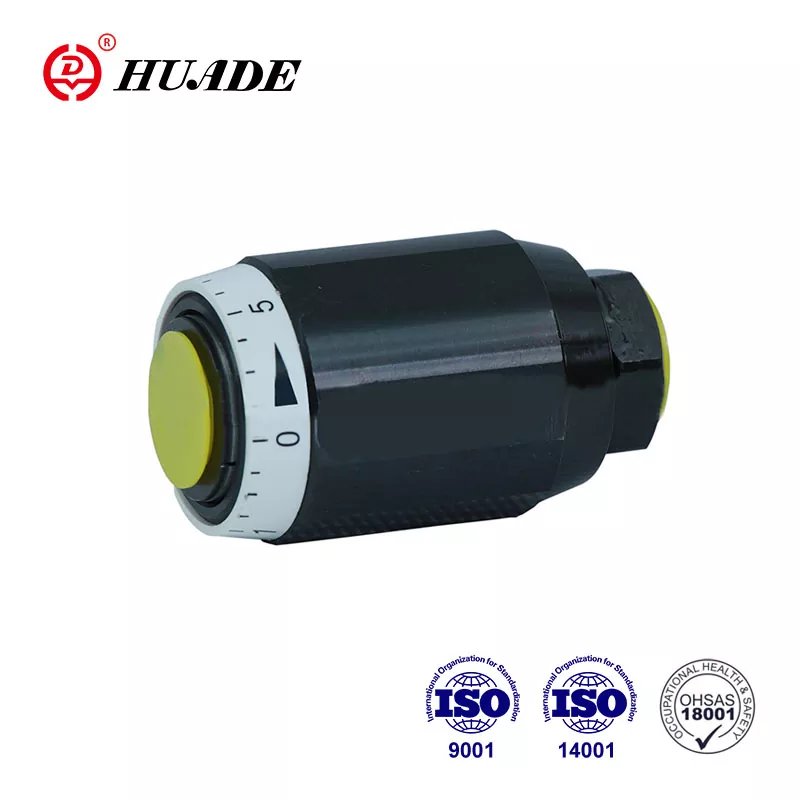

MG típus (fojtószelep)
Ez a szelep mindkét áramlási irányban fojtó. A folyadék az oldalsó fúráson keresztül a fojtópontig áramlik. Ez a ház (2) és az állítható hüvely (1) között van kialakítva. A fojtószelep keresztmetszete fokozatmentesen változtatható az állítható hüvely (1) elforgatásával.
MG típusú fojtószelep szerkezete
Az MG típusú fojtószelep szimbólumai
