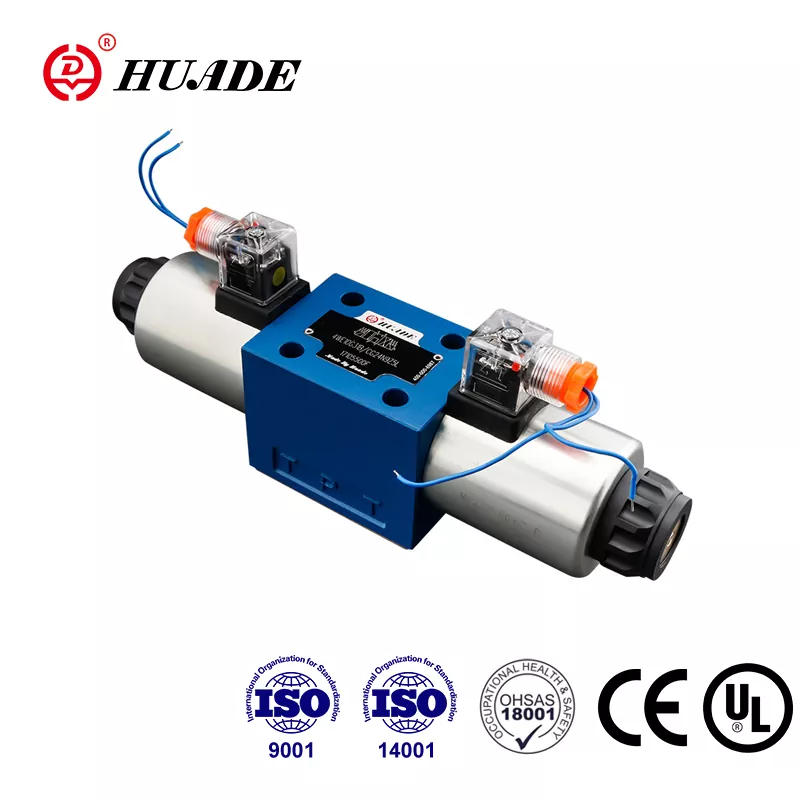

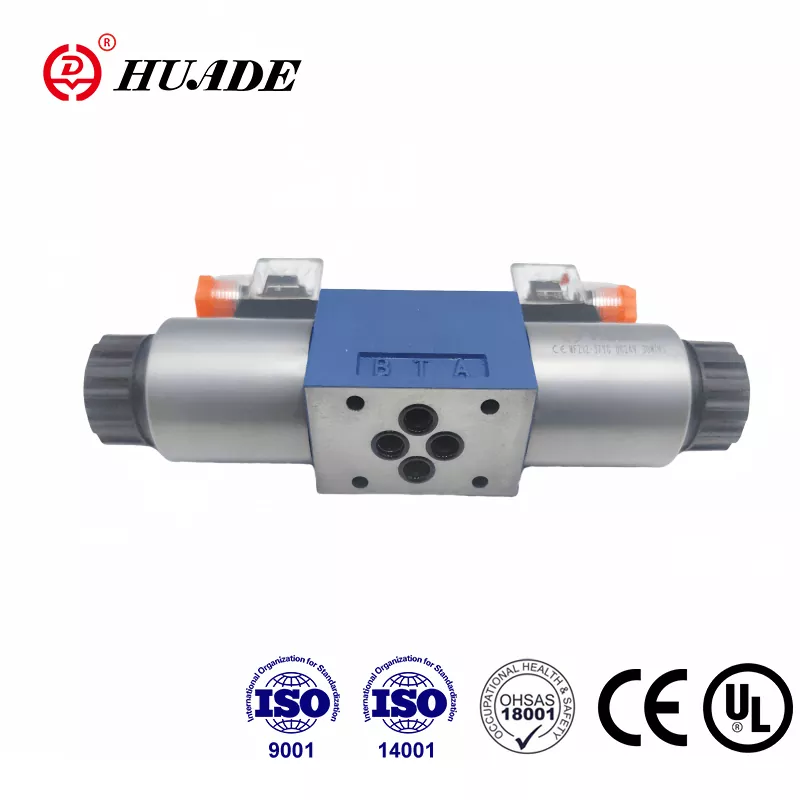

Irányvezérlő szelep 4WE 10 J Rexrothhoz

A Rexroth-tal 1979 óta kétszer együttműködve a Huade Hydraulic a kínai hidraulikus ipar vezető gyártójává vált. A 4WE 10 D típusú Huade® irányított orsószelep a Rexroth termékek helyettesítője. A mágnesszelep-sorozat megfelelt a CE és UL tanúsítványoknak. Ezek a szelepek versenyképesek a jól ismert, jó minőségű és alacsonyabb árú termékekkel. A gyár megfelelt az ISO9001, ISO14001 és OH SAS18001 szabványoknak. A Huade® kiemelkedő márka a kínai hidraulikus iparban. A Huade® hidraulikus irányszelepek számos nemzeti műszaki és védelmi felszerelés-átalakítási projektben vesznek részt a védelmi felszerelések korszerűsítésének elősegítése érdekében.

A 4WE 10 J irányszabályozó szelep termékparaméterei Rexrothhoz

Termékjellemző Irányvezérlő szelep 4WE 10 J Rexrothhoz

Jellemzők:

▶ Közvetlen mágneses működtetésű irányított orsószelep alapkivitelben

▶ Nedves tűs DC vagy AC mágnesszelepek eltávolítható tekercsekkel

▶ Tökéletes körvonal

▶ A tekercsek a nyomásálló kamra kinyitása nélkül cserélhetők

▶ Választható központi vagy egyedi elektromos csatlakozás

▶ Opcionális kézi átkapcsolás

▶ Hosszú élettartam

▶ Portolási minta Din 24 340 form A, ISO 4401 és CETOP - RP 121H szabványokhoz

Funkciók, a Rexroth 4WE 10 J irányszabályozó szelep része

A 4WE 10 irányított szelepek alapvetően a házat (1), egy vagy két mágnesszelepet (2), a vezérlőorsót (3) és egy vagy két visszatérő rugót (4) tartalmazzák. Nyugalmi állapotban a vezérlőorsót (3) a visszatérő rugók (4) tartják középső vagy kiinduló helyzetében (kivéve az impulzusorsók esetében). A vezérlőorsót (3) nedves tűs mágnesszelepek (2) működtetik. A mágnesszelep (2) ereje a vezérlőorsóra (3) hat, és nyugalmi helyzetéből a kívánt véghelyzetbe mozgatja. Ez lehetővé teszi a szabad áramlást P-ből A-ba és B-ből T-be vagy P-ből B-be és A-ból T-be.

Áramtalanításkor a mágnesszelep (2) a vezérlőorsót (3) a visszatérő rugó (4) visszaállítja kiinduló helyzetébe.

Az opcionális kézi átkapcsolás (5) lehetővé teszi a vezérlőorsó (3) mozgatását anélkül, hogy a mágnesszelepek feszültség alá kerülnének.

A WE 10 30B sorozat szerkezeti diagramja

Megjegyzés a 4WE 10 irányított vezérlőszelepről

1. A folyadékot szűrni kell. A szűrő minimális finomsága 20 ㎛.

2. A tartálynak tömítettnek kell lennie, és légszűrőt kell felszerelni a levegőbemenetre.

3. Altábla nélküli termékek a gyár elhagyásakor.

4. A szeleprögzítő csavarokat a mintakönyv szerint kell kiválasztani és használni.

5. A szelephez kapcsolódó felület érdessége 0,8 legyen.

6. Az illesztődarab felületi kiképzése 0,01/100 mm legyen.
