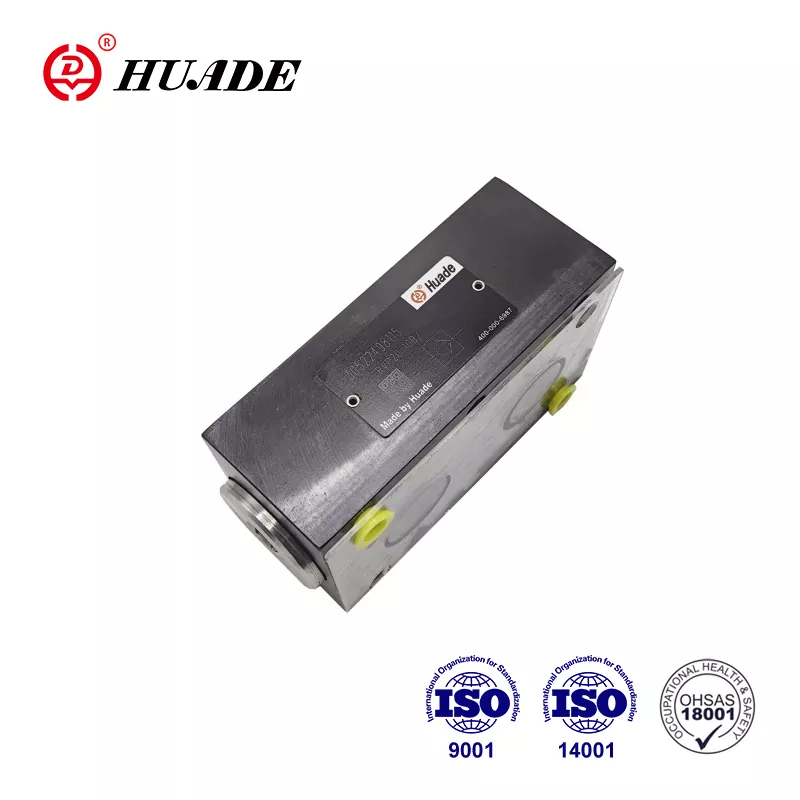

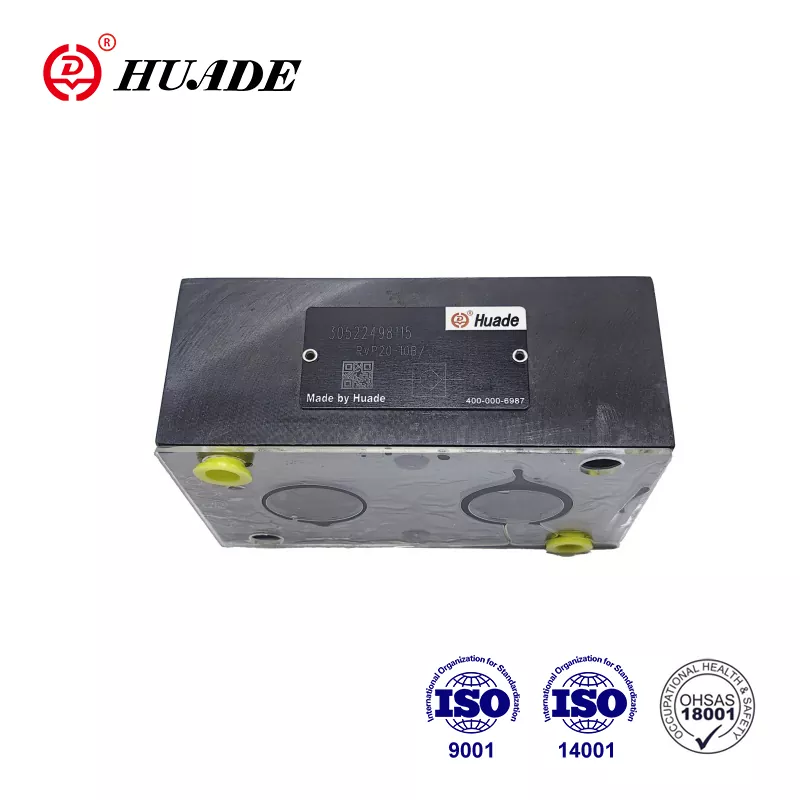

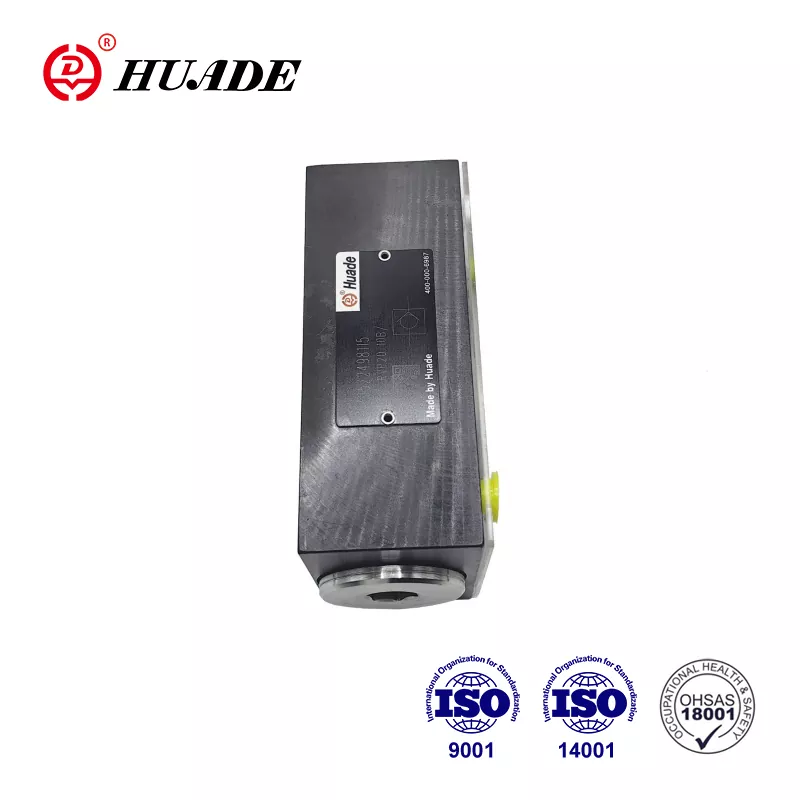

A Rexroth-tal 1995-ben második alkalommal együttműködve a Huade nagy teljesítményű RVP 20 visszacsapó szelepe teljesen helyettesítheti a Rexroth által kínált azonos típusú szelepet. Az ár ésszerűbb. Minden Huade® RVP 20 visszacsapó szelepre egy év garancia van. A gyár megfelelt az ISO9001, ISO14001 és ISO45001 szabványoknak. A Huade® visszacsapó szelepeket széles körben használják mérnöki és építőipari gépekben, kohászatban, szerszámgépekben stb. Ez egy régi márka Kínában.
|
Műszaki adatok |
|||||||||
|
Méret |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Üzemi nyomás, max (MPa) |
31.5 |
||||||||
|
Nyitási nyomás (MPa) |
0.05 |
||||||||
|
Nyomásfolyadék |
ásványi olajok vagy foszfát-észterek |
||||||||
|
Nyomás folyadék hőmérséklet tartomány (℃) |
-30+80 |
||||||||
|
Viszkozitási tartomány (mm2/s) |
2,8-500 |
||||||||
|
Rögzítési pozíció |
választható |
||||||||
Jellemzők:
▶ Aljzatlemez csatlakozás
▶ Szivárgásmentes lezárás egy irányban
Alkalmazás:
Az RVP 20 visszacsapó szelepet főként a szivattyú kimeneténél használják ellennyomás szelepként és bypass szelepként.
Az RVP 20 típusú visszacsapó szelepnek az a feladata, hogy lehetőleg az áramlási szivárgást az egyik irányban szabadon zárja, és az ellenkező irányba szabad áramlást biztosítson. A szerkezeti diagram a következő. Alapvetően a házból (1), a billenőfejből (2), a nyomórugóból (3) és a rugóülésből (4) áll. A külsõ átmérõjén megvezetett ütõ (2) löketét egy mechanikus ütközõ korlátozza. A beépített nyomórugó (3) támogatja a záró mozgást. Ezenkívül a nyomórugó (3) a szelepet (2) zárt helyzetben tartja még akkor is, ha a szelepen nincs áramlás.
Szimbólum
Szerkezeti diagram
①Ház ②Poppet ③Rugó ④Rugós ülés
1. A folyadékot szűrni kell. A szűrő minimális finomsága 20 ㎛.
2. A tartálynak tömítettnek kell lennie, és légszűrőt kell felszerelni a levegőbemenetre.
3. A gyárból kilépő allemez nélküli termékek, ha szükség van rájuk, kérjük, külön rendelje meg.
4. A szeleprögzítő csavaroknak nagy intenzitásúnak kell lenniük (10.9 osztály). Kérjük, válassza ki és használja őket a mintakönyvben felsorolt paraméterek szerint.
5. A szelephez kapcsolódó felület érdessége 0,8 legyen.
6. Az illesztődarab felületi kiképzése 0,01/100 mm legyen.
