Milyen szerepet játszik az irány szelep a hidraulikus rendszerben

2024-08-11
Az irányított szelepek szerepe a hidraulikus rendszerekben

Nézte már valaha, hogy egy építőipari kotrógép ásott a földbe, vagy látta, hogy egy billenő teherautó emelje fel az ágyát a szennyeződés kirakodása érdekében? Ezek a nagy teljesítményű gépek hidraulikus rendszerek miatt működnek, és ezeknek a rendszereknek a középpontjában egy döntő elem, amelyet irányított szelepnek neveznek (más néven irányvezérlő szelep vagy DCV).

Gondoljon egy irányított szelepre, mint a hidraulikus rendszer forgalmi vezérlőjére. Csakúgy, mint egy közlekedési lámpa azt mondja, hogy mikor kell menni, megállítani vagy megfordulni, egy irányú szelep megmondja a hidraulikus folyadékot, hová folyjon és mikor kell mozogni. Ebben a cikkben pontosan megvizsgáljuk, hogy milyen szerepet játszik ezek a fontos szelepek, és miért nélkülözhetetlenek a hidraulikus gépek megfelelő működéséhez.

Mi az irányított szelep?

Az irányított szelep egy mechanikus eszköz, amely szabályozza a rendszer hidraulikus folyadékának útját. Képzelje el a hidraulikus folyadékot (általában olaj), mint a csöveken átfolyó víz, és az irányított szelepet mint intelligens kapcsoló:

  • Közvetlen folyadékáramlásA szivattyútól a gép különböző részeiig
  • A folyadék áramlásának megállításaHa szükséges
  • Irányítja az iránytA folyadék mozog (előre vagy hátra)
  • Kezelje mikorA hidraulikus alkatrészek elindulnak vagy hagyják abba a mozgást

Az irányított szelep úgy működik, hogy egy belső rész (orsónak vagy poppetnek nevezett) mozgatásával működik, amely kinyitja és bezárja a folyadék különböző útvonalait. Ez az egyszerű, de okos kialakítás lehetővé teszi az egyik szelep számára, hogy szabályozza a nehéz gépek komplex mozgását.

Az irányított szelepek fő szerepe a hidraulikus rendszerekben

1. A hidraulikus folyadék forgalomirányítása

Az irányított szelep elsődleges feladata az, hogy a hidraulikus folyadék forgalmi rendőrként viselkedik. Így van:

  • Útmutatók a folyadékáramlás:A nyomás alatt álló olajat a szivattyúból a jobb oldali hengerre vagy a motorra irányítja
  • Visszatérési útvonalakat hoz létre:Használt folyadékot küld vissza a tartályba újrahasznosítás céljából
  • Megakadályozza a rossz út áramlást:Megállítja a folyadékot abban, hogy oda menjen, ahová nem kellene

2. Mozgásvezérlés

Az irányított szelepek pontos irányítást biztosítanak az operátoroknak a gépmozgások felett:

  • Előre és fordított mozgás:Mint egy autót meghajtóba helyezni vagy megfordítva
  • Indítsa el és állítsa le a műveleteket:Azonnali ellenőrzés alatt, amikor a mozgások megkezdődnek és véget érnek
  • Sebesség -beállítás:Néhány fejlett szelep képes ellenőrizni, hogy a dolgok milyen gyorsan mozognak

3. Biztonsági menedzsment

Ezek a szelepek döntő biztonsági szerepet játszanak:

  • A folyadékáramlás leállításakarbantartás vagy vészhelyzet esetén
  • A véletlen mozgás megakadályozásaAmikor a gép parkol
  • Az ellenőrzött leállítás engedélyezésehidraulikus műveletek

4. Energiagazdálkodás

Az intelligens irányítási szelepek segítenek az energiamegtakarításban:

  • Csökkentő pazarolt nyomásAmikor a gép nem működik
  • Lehetővé téve a szivattyúk tétlenségétAmikor nincs szükség mozgásra
  • Újrahasznosítási folyadékhatékonyan a rendszeren keresztül

Az irányszelepek típusai

Nem minden irányú szelep azonos. Különböző gépeknek különféle típusú szelepekre van szükségük, munkájuk alapján:

Orsószelepek (leggyakoribb)

Hogyan működnek:Egy hengeres darab (orsó) csúszik oda -vissza a szeleptestben

A legjobb:Komplex gépek, amelyekre több folyadék útra van szükségük

Példák:Kotrógépek, buldózerek, ipari gépek

Előnyök:
  • Egyszerre több folyadékútot képes kezelni
  • Nagyon sokoldalú az összetett műveletekhez
  • Jó a magas áramlású alkalmazásokhoz
Hátrányok:
  • Érzékenyebb a piszkos folyadékra
  • Kis belső szivárgás lehet
  • Drágább karbantartás

Poppet szelepek (egyszerű, de hatékony)

Hogyan működnek:Egy kúp alakú darab felfelé és lefelé emelkedik, hogy kinyitja/bezárja az áramlást

A legjobb:Nagynyomású alkalmazások, ahol a szoros tömítés fontos

Példák:Biztonsági szelepek, ellenőrző szelepek

Előnyök:
  • Nagyon szoros tömítés (szinte nincs szivárgás)
  • Jól működik a magas nyomással
  • Kevésbé érzékeny a piszkos folyadékra
Hátrányok:
  • Az egyszerűbb folyadékutakra korlátozva
  • Több erőre van szüksége a működtetéshez

Ellenőrizze a szelepeket (csak egyirányú)

Különleges cél:Csak lehetővé teszi a folyadék egy irányba történő áramlását

A legjobb:A visszaáramlás megelőzése és a nyomás fenntartása

Példák:A hengerek meghosszabbításának megőrzése, amikor az áramellátás ki van kapcsolva

Hogyan szabályozzák az irányított szelepeket

Az irányított szelepek többféle módon működtethetők:

Kézi vezérlés

  • Módszer:Kézkarok vagy gombok
  • A legjobb:Egyszerű gépek, sürgősségi ellenőrzések
  • Példa:Kis mezőgazdasági berendezések, kézi sajtók

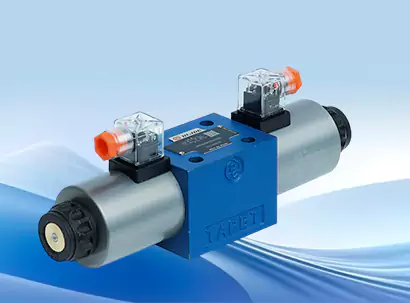

Elektromos vezérlés (mágnesszelep)

  • Módszer:Elektromos tekercsek, amelyek mozgatják a szelepet
  • A legjobb:Automatizált rendszerek, távoli működés
  • Példa:Gyári gépek, robotrendszerek

Hidraulikus pilóta -vezérlés

  • Módszer:Kis mennyiségű hidraulikus nyomásvezérlés a főszelep
  • A legjobb:Nagy, nagy folyadékáramú gépek
  • Példa:Nagy kotrógépek, ipari sajtók

Levegő (pneumatikus) vezérlés

  • Módszer:A sűrített levegő működteti a szelepet
  • A legjobb:Gyors hatású rendszerek
  • Példa:Gyártóberendezés

Hatás a rendszer teljesítményére

Az irányított szelep jelentősen befolyásolja a hidraulikus rendszer működését:

Sebességszabályozás

  • Közvetlen hatás:A szelepnyílásméret szabályozza a folyadék áramlási sebességét
  • Eredmény:Gyorsabb áramlás = gyorsabb mozgás, lassabb áramlás = lassabb mozgás
  • Haszon:Az operátorok beállíthatják a sebességet a különböző feladatokhoz

Nyomáskezelés

  • Szerep:A szelepek nyomáscsökkentő szelepekkel működnek a rendszer nyomásának szabályozására
  • Fontosság:Megakadályozza a túl sok nyomás károsodását
  • Biztonság:Védi a drága alkatrészeket

Energiahatékonyság

A különböző szeleptervek befolyásolják az energiafelhasználást:

  • Nyitott középső szelepek:Hagyja, hogy a folyadék visszatérjen a tartályba, ha nem működik (jó hűtéshez)
  • Zárt középső szelepek:Tartsa meg a nyomást, ha nem működik (megtakarítja a szivattyú energiáját)
  • Terhelésérzékelő szelepek:Állítsa be automatikusan az energiamegtakarításhoz

Válaszidő

  • Hidraulikus előny:A folyadékot nem lehet tömöríteni, tehát a válasz majdnem azonnali
  • Szelepminőség:A jobb szelepek gyorsabban és pontosabban reagálnak
  • Alkalmazás:Kritikus a precíziós munka szempontjából, például a műtéti robotok vagy a repülőgép -vezérlés

Valós alkalmazások

Az irányított szelepek mindenütt megtalálhatók mindennapi életünkben:

Építőberendezés

  • Kotrógépek: Vezérlő gém, kar és vödörmozgások
  • Buldózerek: emelni és alsó pengéket
  • Daruk: A vezérlő emelés és forgó

Gyártás

  • Összeszerelő vonalak: Helyezze pontosan az alkatrészeket
  • Prések: Ellenőrző erő és időzítés
  • Robotok: Engedélyezze a pontos mozgásokat

Szállítás

  • Dump teherautók: emelni és alsó teherautó -ágyak
  • Szemét teherautók: Ellenőrző és emelő mechanizmusok
  • Repülőgép: Ellenőrző futómű, szárnyak és repülésvezérlők

Mezőgazdaság

  • Traktorok: Ellenőrizze a végrehajtás helymeghatározását
  • Betakarítók: A vágási és gyűjtő rendszerek kezelése
  • Öntözés: A vízáramlás és a sprinkler pozicionálásának ellenőrzése

Általános problémák és megoldások

Mint minden mechanikus eszköz, az irányított szelepeknek problémái lehetnek:

Általános kérdések:

Ragaszkodás vagy zavarás

  • Ok:Piszkos folyadék vagy kopott alkatrészek
  • Megoldás:Rendszeres folyadékváltozások és tisztítás
  • Megelőzés:Használjon megfelelő szűrést

Belső szivárgás

  • Ok:Viselt tömítések vagy karcolt felületek
  • Tünetek:Lassú vagy gyenge mozgás
  • Megoldás:Újjáépítse vagy cserélje ki a szelepet

Külső szivárgás

  • Ok:Sérült tömítések vagy laza csatlakozások
  • Tünetek:Látható folyadékszivárgás
  • Megoldás:Cserélje ki a tömítéseket és húzza meg a csatlakozásokat

Zajos működés

  • Ok:Levegő a rendszerben vagy a kopott alkatrészekben
  • Megoldás:Légtelenítse a levegőt és ellenőrizze a kopást

Karbantartási tippek:

  • Tartsa tisztán a folyadékotRendszeres szűrőváltozásokkal
  • Ellenőrizze a szivárgásokatA napi ellenőrzések során
  • Figyelje a folyadékhőmérsékletetA túlmelegedés megelőzése érdekében
  • Kövesse a gyártó karbantartási ütemtervét
  • VonatüzemeltetőkMegfelelő használatra

Az irányított szelepek jövője

A technológia okosabbá és hatékonyabbá teszi az irányú szelepeket:

Intelligens szelepek

  • Beépített érzékelők:Figyelje a nyomást, a hőmérsékletet és a helyzetet
  • Öndiagnosztizálás:A problémák észlelése, mielőtt kudarcokat okoznának
  • Távoli megfigyelés:Ellenőrizze a szelep állapotát bárhonnan

Jobb anyagok

  • Fejlett bevonatok:Csökkentse a kopást és meghosszabbítsa az életet
  • Erõsebb ötvözetek:Kezelje a magasabb nyomást és a hőmérsékletet
  • 3D nyomtatás:Hozzon létre pontosabb és kompakt terveket

Energiahatékonyság

  • Változó elmozdulás:Állítsa be az áramlást a tényleges igények alapján
  • Energia -visszanyerés:Rögzítse és újrafelhasználja az energiát a mozgásokból
  • Okosabb vezérlők:A teljesítmény optimalizálása automatikusan

Miniatürizálás

  • Kisebb szelepek:Szűk terekbe illeszkedik
  • Könnyebb súly:Fontos a mobil berendezések számára
  • Integráció:Kombináljon több funkciót egy egységben

Következtetés

Az irányított szelepek valóban a hidraulikus rendszerek "agya". A döntő döntéseket meghozzák arról, hogy hova megy a hidraulikus folyadék, mikor mozog, és milyen gyorsan halad. Ezen fontos alkatrészek nélkül a modern gépek, például kotrógépek, gyári robotok és repülőgépek nem tudták elvégezni a pontos mozgásukat.

Az irányított szelepek szerepének megértése segít felmérni a minden nap látott erőteljes gépek mögött álló mérnöki műszaki mérnöki munkát. A szemétét felvevő dömpingőtől az autóját építő robotig a színfalak mögött működik, hogy lehetővé tegyék ezeket a komplex mozgásokat.

A technológia fejlődésével az irányított szelepek tovább fejlődnek, okosabbak, hatékonyabbak és megbízhatóbbak. Ez az evolúció még jobb teljesítményt ígér a hidraulikus rendszerekből, amelyek modern világunkat táplálják.

Függetlenül attól, hogy diákok tanulnak -e a hidraulikus rendszerekről, a berendezéseket karbantartó technikusról, vagy egyszerűen kíváncsi a dolgok működésére, az irányszelepek megértése betekintést nyújt a modern gépek egyik legfontosabb technológiájába.

Amikor legközelebb egy hidraulikus gépet lát a munkahelyén, ne feledje, hogy pontos mozgása az alázatos, de hatalmas irányú szelepnek köszönhetően lehetséges - a forgalomirányító, amely a hidraulikus folyadékot pontosan oda áramlik, ahová kell mennie, amikor oda kell mennie.

Kulcsfontosságú felvétel

  • Irányított szelepek szabályozzák a folyadék áramlási útvonalait a hidraulikus rendszerekben
  • Lehetővé teszik a mozgás, a sebesség és az irány pontos irányítását
  • Különböző típusok különböző célokat szolgálnak (orsó, poppet, ellenőrző szelepek)
  • Különböző vezérlési módszerek (kézi, elektromos, hidraulikus, pneumatikus)
  • Kritikus a biztonság, a hatékonyság és a teljesítmény szempontjából
  • Megtalálható az építésben, a gyártásban, a szállításban és a mezőgazdaságban
  • A rendszeres karbantartás megakadályozza a problémákat és meghosszabbítja az életet
  • A jövőbeli fejlemények az intelligens technológiára és a hatékonyságra összpontosítanak
