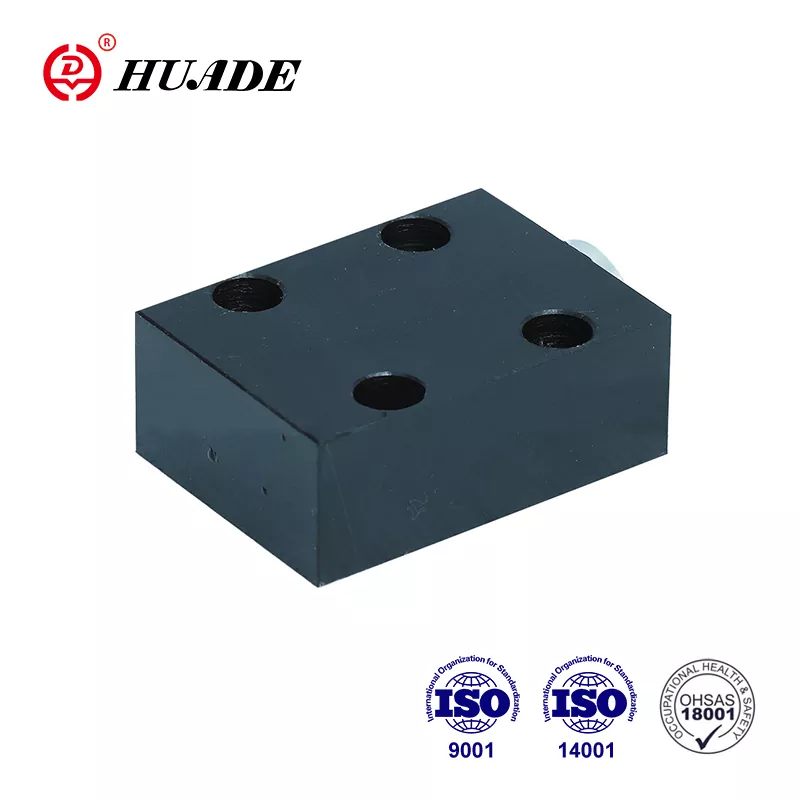

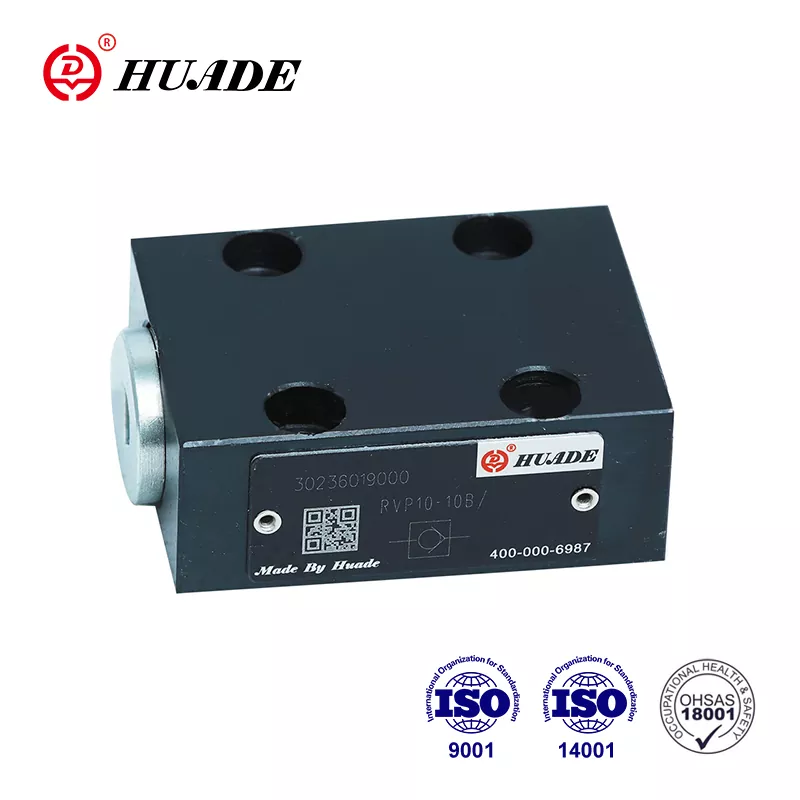

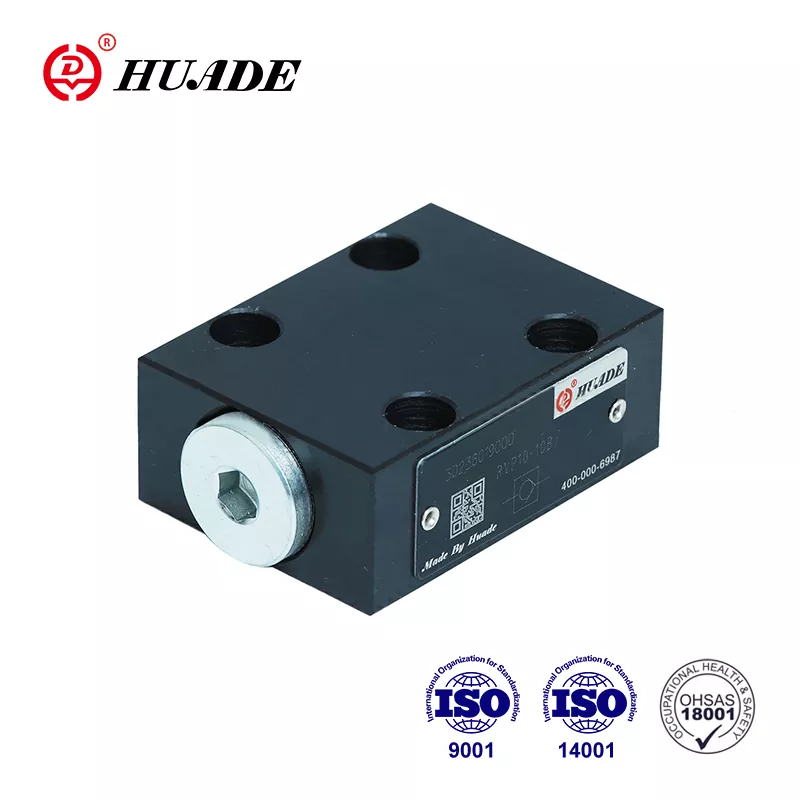

Az 1979-ben a kínai és a német kormány közötti stratégiai partnerség révén létrejött Huade a Rexroth legmodernebb technológiáját építette be. A Huade® RVP 10 visszacsapó szelep teljesen helyettesítheti a Rexroth visszacsapó szelepét. A gyár megfelelt az ISO9001, ISO14001 és OH SAS18001 szabványoknak. A Huade® visszacsapó szelepeket széles körben használják a mérnöki és építőipari gépekben, a kohászatban, a szerszámgépekben, a környezetvédelemben, a hajógyártásban, a repülőgépgyártásban, a vasúti tranzitgyártásban, a kőolaj- és petrolkémiai és egyéb területeken. Minden RVP 10 visszacsapó szelep szigorú tesztelésen megy keresztül, mielőtt elhagyná a gyárat a kiváló minőség biztosítása érdekében.
|
Műszaki adatok |
|||||||||
|
Méret |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Üzemi nyomás, max (MPa) |
31.5 |
||||||||
|
Opening pressure (MPa) |
0.05 |
||||||||
|
Nyomásos folyadék |
ásványi olajok vagy foszfát-észterek |
||||||||
|
Nyomás folyadék hőmérséklet tartomány (℃) |
-30+80 |
||||||||
|
Viszkozitási tartomány (mm2/s) |
2,8-500 |
||||||||
|
Rögzítési pozíció |
választható |
||||||||
|
Súly (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Jellemzők:
▶ Aljzatlemez csatlakozás
▶ Szivárgásmentes lezárás egy irányban
Alkalmazás:
Az RVP 10 visszacsapó szelepet főként a szivattyú kimeneténél használják ellennyomás- és bypass-szelepként.
Az RVP 10 visszacsapó szelep kis nyomásveszteséggel rendelkező szelepes szerkezet. Feladata, hogy lehetőleg az áramlási szivárgást az egyik irányban szabadon zárja, és az ellenkező irányba engedje a szabad áramlást. Alapvetően a házból (1), a csappantyúból (2), a nyomórugóból (3) és a rugóülésből (4) áll. ). A karikacsap (2) lökete, amelyen meg van vezetve
külső átmérője, mechanikus ütköző korlátozza. A beépített nyomórugó (3) támogatja a záró mozgást. Ezenkívül a nyomórugó (3) a szelepet (2) zárt helyzetben tartja még akkor is, ha a szelepen nincs áramlás.
Szimbólum
Szerkezeti diagram
①Ház ②Poppet ③Rugó ④Rugós ülés
1. A folyadékot szűrni kell. A szűrő minimális finomsága 20 ㎛.
2. A tartálynak tömítettnek kell lennie, és légszűrőt kell felszerelni a levegőbemenetre
3. A gyárból kilépő allemez nélküli termékek, ha szükség van rájuk, kérjük, külön rendelje meg.
4. A szeleprögzítő csavaroknak nagy intenzitásúnak kell lenniük (10.9 osztály). Kérjük, válassza ki és használja őket a mintakönyvben felsorolt paraméterek szerint
5. A szelephez kapcsolódó felület érdessége 0,8/
6. Az illesztődarab felületi kiképzése 0,01/100 mm legyen.
