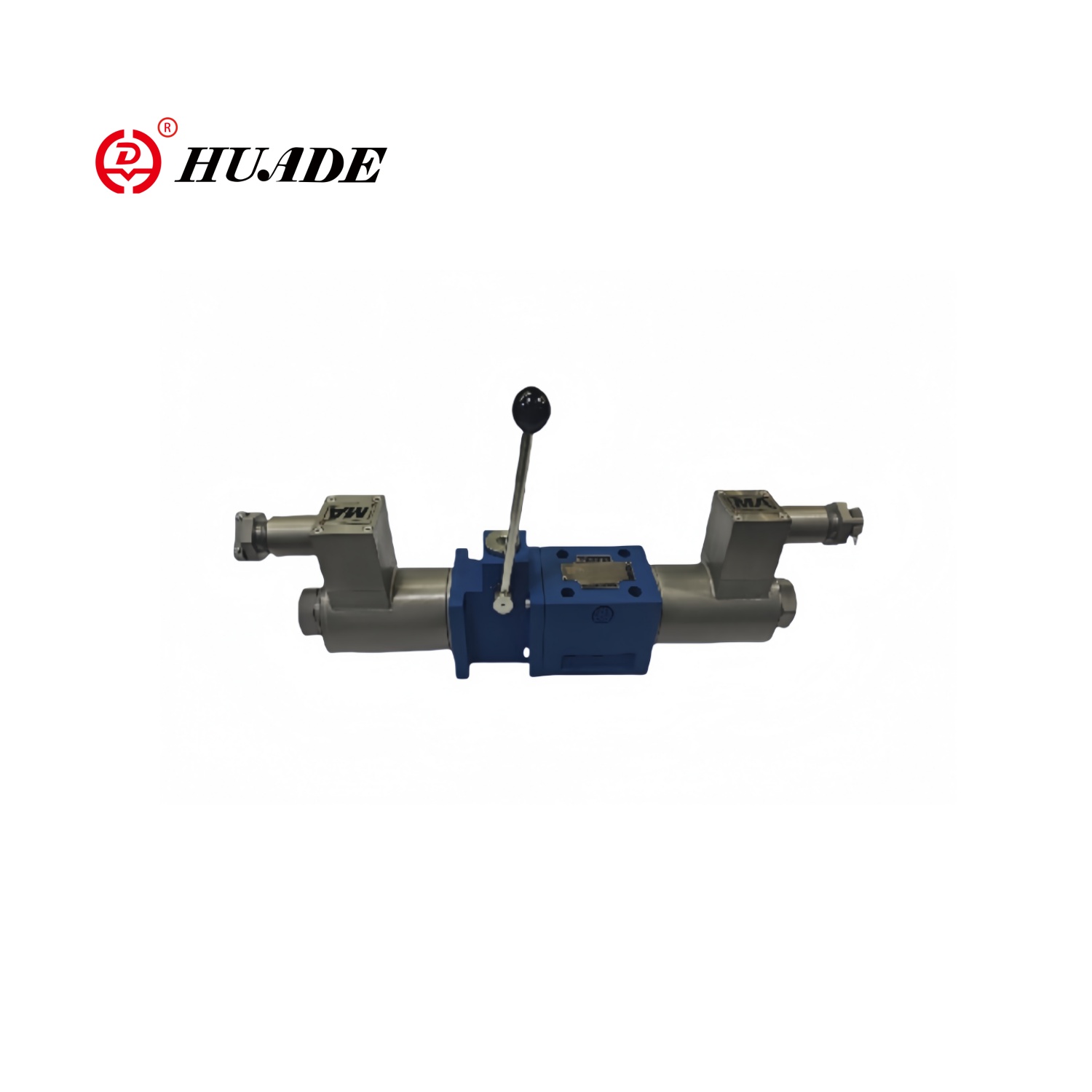

Robbanásbiztos mágnesszelep a 4WEM10 fogantyúval

Robbanásbiztos mágnesszelep a 4WEM10 vészhelyzeti fogantyúval egy ipari szelep, amelyet kifejezetten tűzveszélyes és robbanásveszélyes környezetekhez terveztek. A 4WEM10 mágnesszelep általános feszültsége 24 VDC vagy 220VAC, és a robbanásbiztos tekercsnek meg kell egyeznie a helyszíni tápegységgel. Amikor az automatikus vezérlés meghibásodik, a vészfoglalás gyorsan levághatja vagy kinyithatja a szelepet, hogy elkerülje a szivárgást vagy a robbanást.

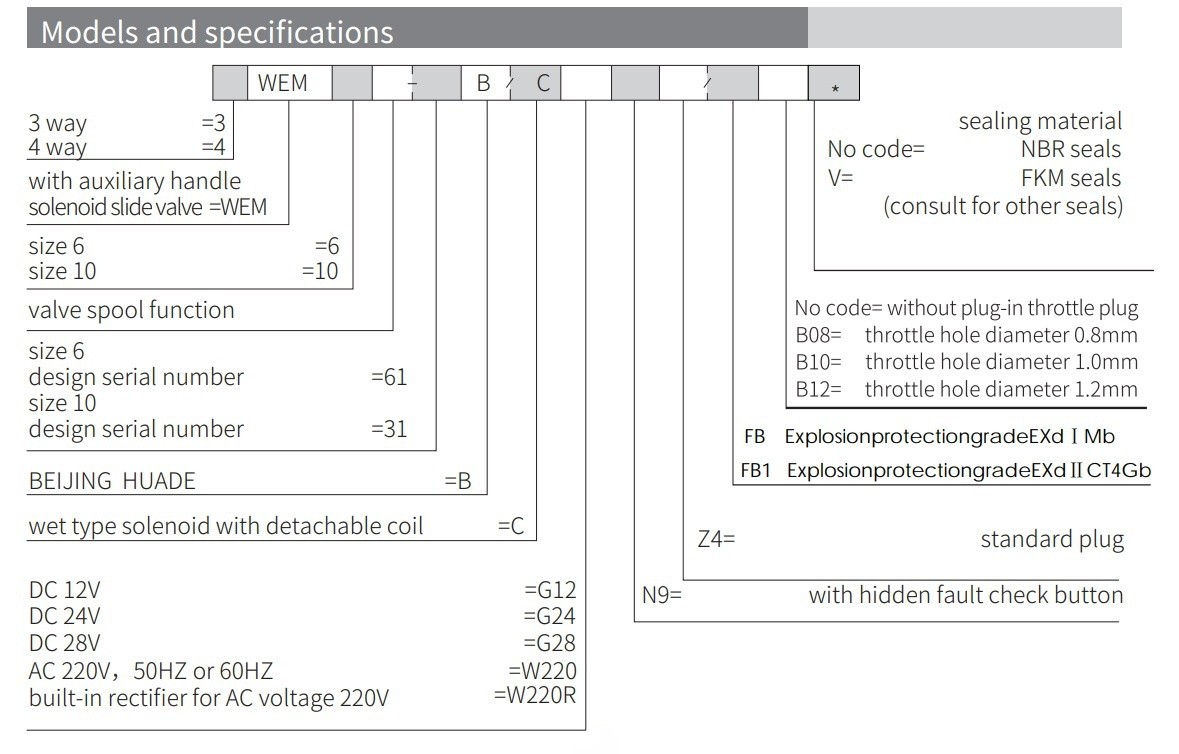

A robbanásbiztos mágnesszelep termék paramétere 4WEM10 fogantyúval

Termékjellemző és a robbanásbiztos mágnesszelep alkalmazása a 4WEM10 fogantyúval

Jellemzők:

▶ Méret 6-10

▶ Maximális működési nyomás 350 bar

▶ A maximális munkafolyamat -sebesség 120 L/perc

▶ A mágnesszelep és a kézikönyv által vezérelt áramlás nyílása, bezárása és iránya

▶ Nedves csapás mágnesszelep leszerelhető tekercsel

▶ A mágnesszelep 90 ° -ra képes forogni

▶ Az allemez rögzítése

Alkalmazás:

A 4WEM10 vészhelyzeti fogantyúval rendelkező mágnesszelep -szelepet széles körben használják a finomítók és vegyi üzemek csővezeték -rendszereiben, a gázelosztó állomásokban, az LNG tárolótartályok behozatala és exportálásában, a szénbányák extrakciós rendszerei és a földalatti szellőztető csővezetékek.

A robbanásbiztos mágnesszelep és a 4WEM10 fogantyúval történő szimbóluma és szimbóluma

A WEMM típusú irányú szelep egy irányított orsószelep, amelyet mágnesszelep és működtető fogantyú üzemeltet. Vezérli a folyékony áramlás nyílása, záró és áramlási irányát.

Robbanásbiztos mágnesszelep a 4WEM10 fogantyúval elsősorban egy szeleptestből (1), egy vagy két mágnesszelepből (2), egy szelep orsóból (3), visszaállási rugóból (4) és kézi vezérlőberendezésből áll.

Mágnesszelepezés:

Ha nincs energia, a szelep orsó (3) semleges vagy eredeti helyzetben van a visszatérési rugó hatása alatt. Amikor a mágnesszelep (2) ereje a szelep orsójára (3) hat, a többi helyzetből a terminál helyzetébe tolja. Ilyen módon a nyomásolajat P -től A -ig és B -ig, vagy P -től B -ig és A -tól T -ig. Miután a (2) mágnesszelep ki van kapcsolva, a visszatérő rugó (4) a szelep orsóját (3) visszaadja az eredeti helyzetébe.

Kiegészítő fogantyú működése:

Ha a mágnesszelep nem energiájú, akkor a szelep orsóját (3) a kiegészítő fogantyú üzemeltetésével lehet mozgatni. Forgassa jobbra a kiegészítő fogantyút (5) úgy, hogy az operációs erő áthaladjon a forgó tengelyen (6). A gömbszelep mag (7) és a vezető hüvely (8) hat a szelep orsón (3), ami balra mozog. Amikor a kiegészítő fogantyú (5). Amikor visszatér a nulla helyzetbe, a szelep orsó (3) visszatér az eredeti helyzetbe a visszatérési rugó hatása alatt (9).

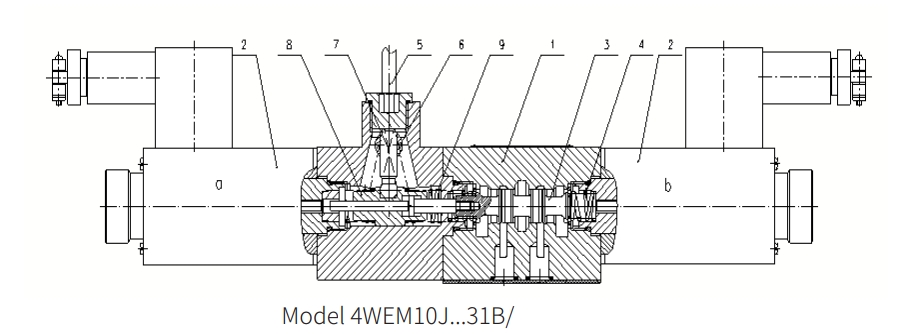

Szerkezet Robbanásbiztos mágnesszelep a 4WEM10 fogantyúval

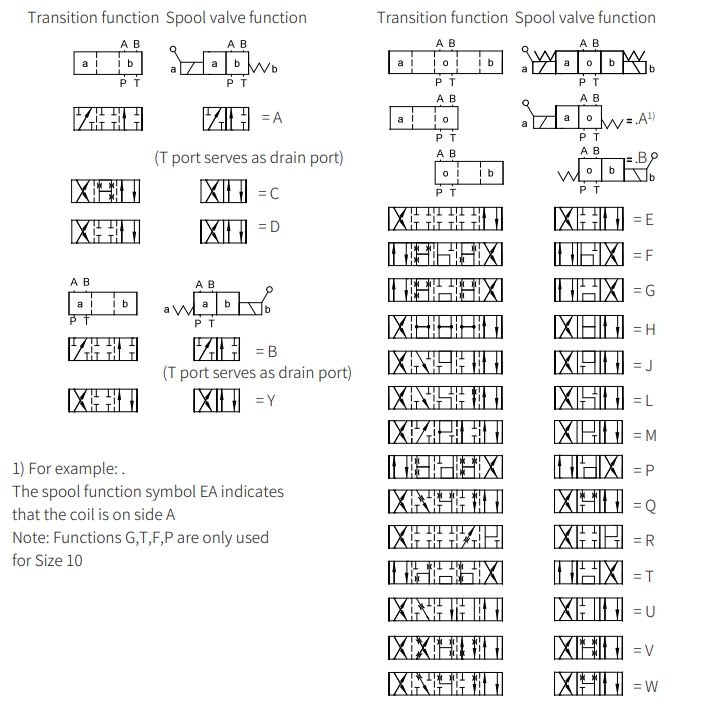

Szimbólumai Robbanásbiztos mágnesszelep a 4WEM10 fogantyúval
