Ha hidraulikus rendszerekkel dolgozik, valószínűleg hallott már a Rexroth 4WE 6 J irányszabályozó szelepről. Ez a szelep az ipari hidraulika egyik legmegbízhatóbb alkatrésze, és működésének megértése segíthet jobb döntések meghozatalában a berendezéssel kapcsolatban.
A 4WE 6 J-t a Bosch Rexroth, a minőségi hidraulikus alkatrészekről ismert cég gyártja. Ez a speciális szelep szabályozza a folyadék áramlásának irányát a hidraulikus rendszerekben. Tekintsd úgy, mint egy hidraulikaolaj forgalomirányítóját, amely oda irányítja, ahová kell, hogy a gépek megfelelően működjenek.
Mitől különleges a 4WE 6 J?
A Rexrothhoz készült 4WE 6 J irányszabályozó szelep kialakítása miatt tűnik ki. Ez egy mágnesszeleppel működtetett szelep, ami azt jelenti, hogy elektromágneseket használ a pozícióváltáshoz. Amikor elektromos jelet küld a szelepnek, az megmozgatja a belső részeket, amelyek megváltoztatják az olaj áramlási helyét.
Ennek a szelepnek 4/3-os konfigurációja van. A "4" azt jelenti, hogy négy portja van, ahol a hidraulikus vezetékek csatlakoznak. A "3" azt jelenti, hogy három pozíciója van, ahová mozoghat. Középső helyzetben minden port zárva van. Ez a biztonság szempontjából fontos, mert amikor a szelepnek nem mondják meg, hogy mit tegyen, blokkolja az összes áramlást, és mindent a helyén tart.
A szelep rugók segítségével automatikusan visszatér ebbe a középső helyzetbe. Amikor kikapcsolja az elektromos jelet, a rugók visszanyomják a belső orsót a közepére. Ez a rugóközpontú kialakítás megbízható, és több ezer gépen tesztelték éveken keresztül.
Hogyan működik a "J" orsó
A névben szereplő "J" betű a szelep belsejében lévő orsó típusát jelzi. A különböző betűk különböző áramlási mintákat jelentenek, és a J orsónak meghatározott célja van. Középső helyzetben mind a négy port blokkolva van. Semmi sem folyik be vagy ki. Ezt zárt központú konfigurációnak nevezzük.
Amikor egy mágnesszelepet feszültség alá helyez, a szelep eltolódik, hogy nyomást hozzon létre az egyik munkaporthoz, miközben blokkolja a többit. Váltson a másik mágnesszelepre, és a csatlakozások megfordulnak. Ezzel pontosan szabályozhatja, hogy a hidraulikus henger vagy motor milyen irányban mozog.
A Rexroth 4WE 6 J irányszabályozó szelep zárt középső kialakítása tökéletessé teszi azokhoz a gépekhez, amelyeknek meg kell állniuk a pozíciót. Szerszámgépek, fröccsöntő gépek és prések egyaránt profitálnak ebből a funkcióból. Amikor a szelep semleges helyzetben van, a szelepmozgató pontosan ott marad, ahol van, anélkül, hogy elsodródna.
Műszaki adatok, amelyeket ismernie kell
A 4WE 6 J szabványos NG6 szerelési mintát használ, amelyet CETOP 03-nak is neveznek. Ez a szabványosítás azt jelenti, hogy szükség esetén kicserélheti más NG6 szelepekre. A rögzítőfuratok pontosan vannak elhelyezve, négy M5-ös menettel, meghatározott mintázattal, amely megfelel az ipari szabványoknak.
Ez a szelep akár 350 bar nyomást is képes kezelni a fő csatlakozókon. Egyenáramú mágnesszelepek használata esetén a maximális áramlási sebesség 80 liter/perc. A szelep 10 és 500 mm²/s közötti viszkozitású hidraulikaolajjal működik, és -20°C és +80°C közötti hőmérsékleten képes működni.
A reakcióidő számít a hidraulikus rendszerekben. A 4WE 6 J körülbelül 20-70 ezredmásodperc alatt váltja a pozíciót, amikor bekapcsolja, és 10-60 ezredmásodperc alatt, amikor kikapcsolja. Ez a gyors reakció segít a gépeknek zökkenőmentesen, késedelem nélkül dolgozni.
A mágnesszelepek különböző feszültségűek. Az általános választások közé tartozik a 24 V DC, amely a legnépszerűbb ipari környezetben. Kaphat 12 V DC, 110 V AC vagy 230 V AC változatot is. Az egyenáramú változatok körülbelül 30 wattot fogyasztanak, és folyamatosan, túlmelegedés nélkül működhetnek.
Hol használják ezeket a szelepeket
A gyártó létesítmények számos alkalmazásban használják a 4WE 6 J irányszabályozó szelepet a Rexrothhoz. A gépgyárakban ezek a szelepek szabályozzák a vágószerszámok és a munkadarab-tartók mozgását. A zárt középső funkció megakadályozza a nem kívánt mozgást, amikor a gép üresjáratban van, ami javítja a biztonságot és a pontosságot.
A fröccsöntő gépek ezekre a szelepekre támaszkodnak az öntőforma nyitásának és zárásának szabályozására. A gyors kapcsolási sebesség segít fenntartani a termelési sebességet, a megbízható központosítás pedig egyenletes alkatrészminőséget biztosít. Egyes fröccsöntőgépek naponta több ezer alkalommal forognak, a 4WE 6 J pedig akár 15 000 ciklust is képes kezelni óránként.
A présgépek ezeket a szelepeket használják a munkahenger mozgásának szabályozására. A nyomástartás képessége középre állítva elengedhetetlen olyan alakítási műveleteknél, ahol a munkadarabot szilárdan kell tartani a feldolgozás során. A szelep nagy, 350 bar-os nyomása bőséges kapacitást biztosít az igényes alkalmazásokhoz.
Az automatizált gyártósorokon gyakran több 4WE 6 J szelep működik együtt. Mindegyik szelep más-más hengert vagy motort vezérel, és ezek mindegyike koordinálja a termékek különböző állomásokon történő mozgatását. A szabványos rögzítés megkönnyíti a telepítést és a karbantartást az egész rendszerben.
A modellszám olvasása
A Rexroth részletes kódrendszert használ szelepeihez. A tipikus teljes modellszám a 4WE 6 J6X/EG24N9K4 lehet. Ennek a kódnak minden része elárul valami konkrétat a szelepről.
A "4WE" az elején azt jelzi, hogy ez egy négyutas, mágnesszeleppel működtetett irányszelep. A "6" azt jelenti, hogy mérete NG6. A "J" az az orsótípus, amelyet korábban tárgyaltunk. A „6X” a teljesítményjellemzőkkel kapcsolatos alkatrészsorozatra utal.
A perjel után az "E" azt jelzi, hogy nedves tűs mágnesszelepei vannak a hidraulikaolajban. A "G24" azt jelenti, hogy 24 V DC tápfeszültséget használ. Az "N" a tömítési anyagokról szól, az N pedig szabványos NBR gumitömítések. A „9K4” szakasz további opciókat tartalmaz, például kézi felülírási funkciókat és csatlakozótípusokat.
Ennek a kódnak a megértése segít a csereszelepek megrendelésekor vagy a különböző modellek összehasonlításakor. A Rexrothhoz készült 4WE 6 J irányított szabályozószelep számos variációval rendelkezhet az Ön egyedi igényei alapján, és a modellszám mindezeket a részleteket rögzíti.
Gyakori problémák és megoldások
Mint minden mechanikai alkatrész, ezek a szelepek is problémákat okozhatnak idővel. A leggyakoribb probléma a ragadás, amikor az orsó nem mozog simán a szeleptestben. Ez általában a hidraulikaolaj szennyeződése miatt történik.
A 4WE 6 J belső hézaga nagyon kicsi, 3 és 13 mikrométer között van. Ez kisebb, mint egy emberi haj. Amikor a szennyeződés részecskék az olajba kerülnek, elakadhatnak ezeken a szűk helyeken, és megakadályozzák az orsó elmozdulását. Ezt iszapzárnak nevezik, és károsíthatja a szelepet, ha nem kezelik.
A hidraulikaolaj tisztán tartása megelőzi a legtöbb problémát. Olyan szűrőket használjon, amelyek megfelelnek az ISO 4406 20/18/15 vagy jobb tisztasági szabványoknak. Rendszeresen cserélje ki a szűrőket, és figyelje a szennyeződés jeleit, például zavaros olajat vagy a rendszer szokatlan zajait.
A tekercs kiégése egy másik probléma, amely előfordulhat. Ha az orsó elakad, és nem tud mozogni, a mágnesszelep több áramot vesz fel, és megpróbálja megnyomni. Ez az extra áram hőt hoz létre, amely károsíthatja a tekercs tekercsét. A szelep váltakozó áramú változatai érzékenyebbek erre a problémára, mint az egyenáramú változatok.
Az áramellátás ellenőrzése segít megelőzni a tekercsproblémákat. Győződjön meg arról, hogy a feszültség a névleges feszültség 10%-án belül marad. A csatlakozásoknak tisztának és szorosnak kell lenniük, megfelelő tömítéssel a nedvesség ellen. A szelep verziótól függően IP65 vagy IP67 besorolású csatlakozókat használ, ezért gondosan karbantartja ezeket a tömítéseket.
A belső szivárgás a szelepek öregedésével nő. Ez normális kopás, de a túlzott szivárgás befolyásolja a rendszer teljesítményét. Ha lassabb hajtómű sebességet vagy csökkent tartóerőt észlel, akkor belső szivárgás lehet az oka. A szelep nyomásesésének tesztelése segíthet a probléma diagnosztizálásában.
Karbantartási tippek
A rendszeres karbantartás biztosítja, hogy a 4WE 6 J for Rexroth irányszabályozó szelepe megbízhatóan működjön. Maga a szelep nem igényel különösebb figyelmet, a körülötte lévő hidraulikus rendszer viszont igen. Néhány egyszerű gyakorlat követése jelentősen meghosszabbítja a szelep élettartamát.
Az olaj minősége a legfontosabb. Kövesse a „tiszta, hűvös és száraz” elvet. A tiszta olaj megakadályozza a szennyeződést. A hideg olaj csökkenti a kopást és meghosszabbítja az alkatrészek élettartamát. A száraz olaj megakadályozza a korróziót és fenntartja a megfelelő viszkozitást. Rendszeresen ellenőrizze az olajat, és cserélje ki a gyártó ajánlásai szerint.
A hőmérséklet szabályozás is segít. A szelep 80°C-ig működhet, de a hűtés jobb a hosszú élettartam érdekében. Ha a rendszer felmelegszik, fontolja meg egy hőcserélő hozzáadását. A mágnestekercsek felületükön elérhetik a 150°C-ot, de a hűvösebb működés csökkenti az elektromos feszültséget.
Sok 4WE 6 J szelep rendelkezik kézi felülírási lehetőséggel. Ezek lehetővé teszik a szelep kézzel történő mozgatását, amikor a gép ki van kapcsolva, vagy hibaelhárítás közben. A kézi vezérlés használatakor tartsa a rendszernyomást 50 bar alatt, hogy elkerülje a túlzott erőkifejtést. Soha ne nyomja meg egyszerre mindkét kézi felülírást.
A beépítési helyzet nem korlátozza túlságosan a szelepet. Bármilyen irányban telepítheti, bár a vízszintes rögzítés gyakran a legjobb a hőelvezetéshez. Győződjön meg arról, hogy a mágnesszelepek körül elegendő hely van a hűtőlevegő keringéséhez.
Alternatívák és kompatibilitás
Míg a Rexroth minőségi szelepeket gyárt, más gyártók kompatibilis alternatívákat kínálnak. A lehetőségek megértése segít a beszerzésben és a költségkezelésben. Bármely NG6-os rögzítési mintával rendelkező szelep fizikailag elfér ott, ahol a 4WE 6 J fel van szerelve.

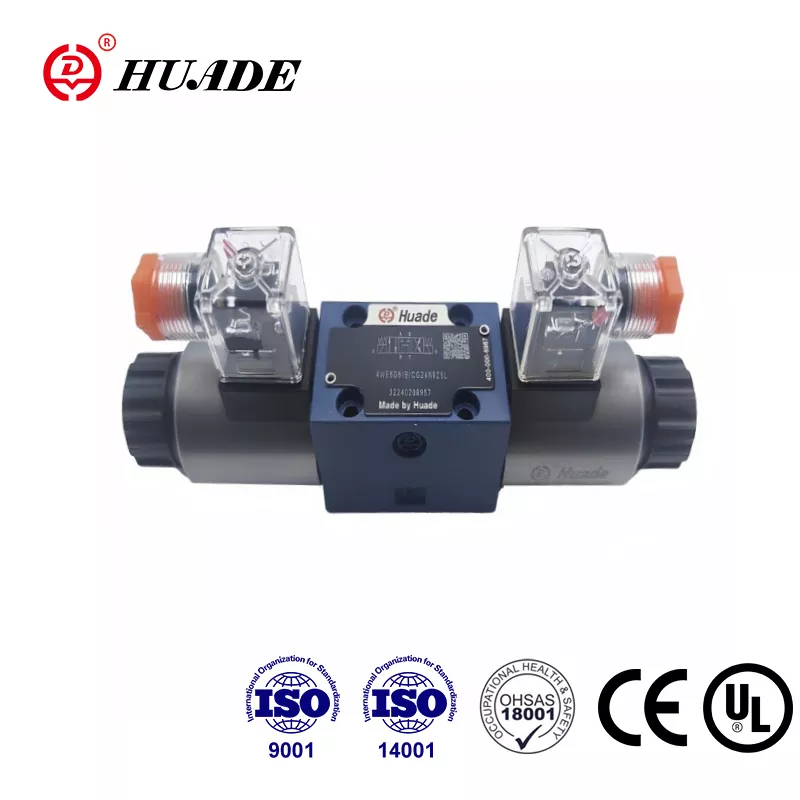

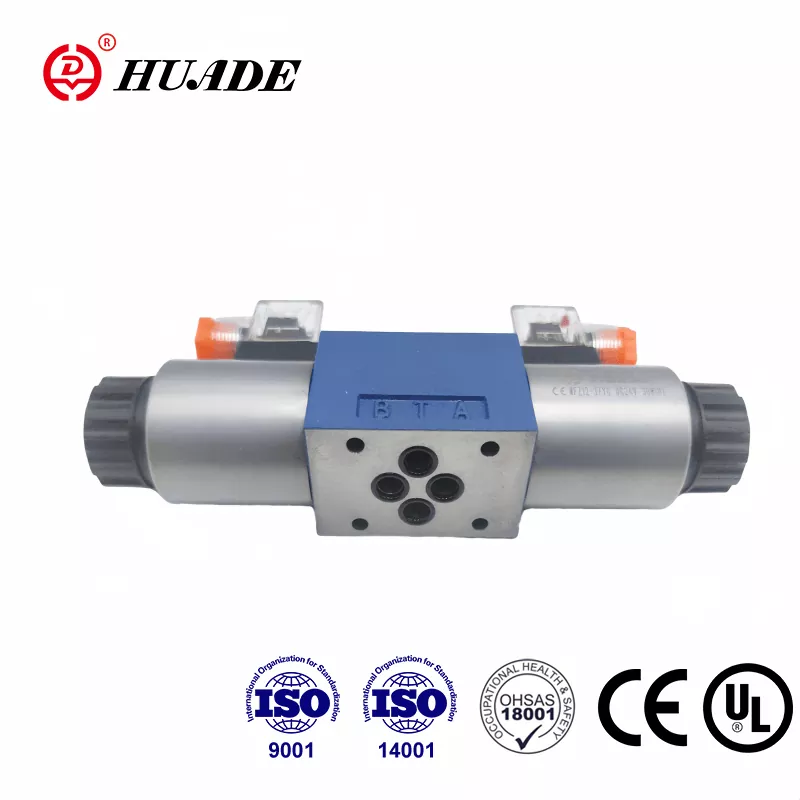

A Yuken gyártja a DSG-01-3C3-at, amely hasonló funkcionalitást biztosít zárt középső orsóval. A Parker a D1VW sorozatot hasonló áramlási sebességgel kínálja. Az Eaton Vickers rendelkezik a DG4V-3-6C modellel. Ezek az alternatívák általában 20-30%-kal olcsóbbak, mint az eredeti Rexroth alkatrészek.
Az alternatívák mérlegelésekor gondosan igazítsa össze a nyomásértékeket, az áramlási kapacitást és az elektromos specifikációkat. Nem minden NG6 szelep egyenlő. Egyesek eltérő válaszidőkkel vagy kapcsolási jellemzőkkel rendelkezhetnek, amelyek hatással vannak az alkalmazásra.
A Rexrothhoz készült 4WE 6 J irányszabályozó szelep bizonyítottan sikeres, a meghibásodások közötti átlagos időt években mérik. Előfordulhat, hogy egyes alternatív márkák nem felelnek meg ennek a megbízhatóságnak. Kritikus alkalmazásoknál gyakran van értelme az eredeti Rexroth alkatrészek extra költségének.
Az újjáépítési szolgáltatások egy másik lehetőséget kínálnak. Számos cég szakosodott hidraulikus szelepek felújítására. Szétszedik, tisztítják, kicserélik a kopott alkatrészeket, és tesztelik a szelepet, hogy újszerű állapotba kerüljön. Az újjáépített szelepek olcsóbbak, mint az újak, és jól működnek a kevésbé igényes alkalmazásokban.
Hol lehet vásárolni
Nem lehet nehéz beszállítót találni a 4WE 6 J számára. A Bosch Rexroth hivatalos online áruházzal rendelkezik a [store.boschrexroth.com] (http://store.boschrexroth.com/) címen, ahol közvetlenül rendelhet. Ez garantálja az eredeti alkatrészeket és a megfelelő jótállást.
Az ipari forgalmazók regionálisan raktározzák ezeket a szelepeket. Az olyan cégek, mint a Motion Industries, az Applied Industrial Technologies és más hidraulikus szakemberek szállítanak Rexroth termékeket. A helyi forgalmazóval való együttműködés technikai támogatást és gyorsabb szállítást biztosít sürgős igények esetén.
Az olyan online piactereken, mint az eBay, új és használt szelepek is vannak. Az új egységek ára általában 300 és 500 dollár között mozog az adott modelltől és opcióktól függően. A használt szelepek 100 és 250 dollár közötti áron kaphatók, bár a jótállást alacsonyabb áron értékesíti.
Az ázsiai beszállítók olyan platformokon, mint a Shopee vagy az Alibaba, alacsonyabb áron kínálják a kompatibilis verziókat, néha 150 dollár körül. A minőség ezektől a forrásoktól függően változik, ezért alaposan tájékozódjon az eladótól, ha ezt az utat választja. Kritikus alkalmazások esetén ragaszkodjon ismert beszállítókhoz.
Rendeléskor legyen készenlétben a teljes modellszám. A Rexrothhoz készült 4WE 6 J irányszabályozó szelep számos konfigurációban kapható, és a rossz feszültség vagy csatlakozótípus problémákat okoz. Vásárlás előtt ellenőrizze még egyszer az elektromos specifikációkat és a szerelési részleteket.
Telepítési szempontok
A 4WE 6 J megfelelő telepítése jó teljesítményt és hosszú élettartamot biztosít. Kezdje egy tiszta rögzítési felülettel. A szelep tömíti ezt a felületet, és minden karcolás vagy szennyeződés szivárgást okozhat. Használja a megfelelő csavarhúzónyomatékot a rögzítőcsavarokon, hogy elkerülje a szelepház torzulását.
A port csatlakozásoknak tisztának és megfelelő méretűnek kell lenniük. A szelep szabványos NG6-os csatlakozóméreteket használ, és a hidraulikus vezetékeknek meg kell egyeznie. Alulméretezett vezetékek használata korlátozza az áramlást és növeli a nyomásesést. A túlméretezett vonalak helyet pazarolnak, de nem rontják a teljesítményt.
Az elektromos áram csatlakoztatásakor kövesse az adott modellhez tartozó kapcsolási rajzot. A mágnesszelepek általában a megfelelő feszültséget biztosító vezérlőhöz vagy kapcsolóhoz csatlakoznak. Egyes modellek jelzőlámpákkal rendelkeznek, amelyek jelzik, hogy melyik mágnesszelep van feszültség alatt, ami segít a hibaelhárítás során.
Fontolja meg a nyomásmérők hozzáadását a rendszer kulcsfontosságú pontjain. A nyomás ellenőrzése a szelepnyílásoknál segít a problémák diagnosztizálásában és a teljesítmény optimalizálásában. A nyomáskapcsolók biztonsági reteszelést biztosíthatnak, hogy megakadályozzák a biztonságos paramétereken kívüli működést.
Különböző folyadékokkal való munka
A legtöbb hidraulikus rendszer ásványolajat használ, és a 4WE 6 J tökéletesen működik ezekkel a folyadékokkal. A szabványos NBR tömítések széles hőmérsékleti tartományban kezelik a kőolaj alapú olajokat. Ez lefedi az ipari alkalmazások többségét.
Egyes rendszerek környezetbarát folyadékokat igényelnek, mint például a HFC (vízglikol) vagy a HFD (szintetikus észter). A Rexrothhoz készült 4WE 6 J irányszabályozó szelep képes működni ezekkel a folyadékokkal, de ehhez megfelelő tömítőanyagra van szükség. Rendelje meg a szelepet FKM (Viton) tömítésekkel, amelyeket a típuskódban "N" helyett "V" jelöl.
A vízbázisú folyadékok csökkentik az élettartamot az ásványolajokhoz képest. A Rexroth becslése szerint körülbelül 30%-kal rövidebb az élettartama HFC folyadékok használatakor. A megnövekedett kopás az eltérő kenési tulajdonságokból és a lehetséges kavitációból adódik. Ha ezeket a folyadékokat kell használnia, fontolja meg az alkatrészek enyhén túlméretezését a kompenzáció érdekében.
Az üzemi hőmérséklet határértékei a különböző folyadékoknál is változnak. A HFC folyadékok a maximális hőmérsékletet 50°C-ra korlátozzák az ásványolaj 80°C-os határértéke helyett. Ennek megfelelően tervezze meg hűtőrendszerét, ha alternatív hidraulikafolyadékokat használ.
A teljesítménygörbék megértése
A Rexroth műszaki kézikönyvekben szolgáltat teljesítményadatokat, amelyek bemutatják, hogyan viselkedik a szelep különböző körülmények között. A nyomásesési görbék azt mutatják, hogy mekkora nyomást veszít, ha az olajat a szelepen keresztül nyomja különböző áramlási sebességeknél. A J orsó esetében körülbelül 2 bar nyomásesésre számítson 20 liter/perc sebességnél.
Ez a nyomásesés elpazarolt energiát jelent a rendszerben. A nagyobb áramlási sebesség nagyobb nyomásesést eredményez, görbe viszonyt követve. A hidraulikus kör tervezésekor vegye figyelembe ezt a veszteséget, hogy a működtetők megfelelő nyomást kapjanak.
A Rexroth 4WE 6 J irányszabályozó szelep teljesítményhatárszáma 8. Ez egy Rexroth-specifikus mérőszám, amely az áramlást, a nyomást és az olaj viszkozitását a hőtermeléshez viszonyítja. E határérték alatt maradva megakadályozza a túlmelegedést folyamatos működés közben.
A kapcsolási frekvencia befolyásolja a szelep élettartamát. Míg a szelep mechanikusan óránként akár 15 000-szer is tud működni, a tipikus alkalmazások sokkal lassabban működnek. A nagyobb kerékpározási sebesség felgyorsítja a tömítések és a mágnesszelep alkatrészek kopását. A maximalizálás helyett igazítsa a működési frekvenciát tényleges igényeihez.
Dokumentáció és támogatás
A Bosch Rexroth részletes műszaki dokumentációt biztosít szelepeihez. A fő katalóguslap a méreteket, a szerelési részleteket és az alapvető specifikációkat tartalmazza. A részletesebb kézikönyvek ismertetik a telepítési eljárásokat, a karbantartási követelményeket és a hibaelhárítási lépéseket.
Ezeket a dokumentumokat letöltheti a Rexroth webhelyéről, vagy kérheti a forgalmazóktól. Az adott modellhez tartozó műszaki kézikönyv segít a telepítés és a karbantartás során. A dokumentumok hidraulikus szimbólumokat tartalmaznak, amelyek bemutatják, hogyan kell ábrázolni a szelepet kapcsolási rajzokon.
A Rexroth technikai támogatási csapata segíthet az alkalmazással kapcsolatos kérdésekben. Ha nem biztos abban, hogy a 4WE 6 J megfelel-e az Ön igényeinek, alternatívákat vagy módosításokat javasolhatnak. Ez a támogatás értékes új rendszerek tervezése vagy meglévő berendezések korszerűsítése során.
Az online kiválasztási eszközök lehetővé teszik a szelepek igényeinek megfelelő konfigurálását. Adja meg áramlási sebességét, nyomását, feszültségét és egyéb paramétereit, és az eszköz megfelelő modelleket javasol. Ez segít abban, hogy pontosan azt kapja, amire szüksége van a modellszámok kézi dekódolása nélkül.
Végső gondolatok
A Rexrothhoz készült 4WE 6 J irányszabályozó szelep bevált technológiát képvisel a hidraulikus vezérlésben. Mágneses működtetésű, rugóközpontú kialakítása zárt középső pozicionálással számtalan alkalmazást szolgál ki világszerte. Működésének megértése segít a hatékony használatban és a megfelelő karbantartásban.
A legfontosabb előnyök közé tartozik a szabványos NG6 rögzítés, a megbízható zárt központ funkció, valamint az alkatrészek és a támogatás széles körű elérhetősége. A szelep kezeli a nagy nyomásokat, és érzékeny kapcsolást biztosít a pontos szabályozás érdekében. Többféle feszültségopció és konfiguráció alkalmazkodik a gép különböző követelményeihez.
A megfelelő telepítés és karbantartás éveken keresztül biztosítja a szelepek működését. A tiszta hidraulikaolaj a legfontosabb tényező a szelep élettartamában. A rendszeres szűrőcsere és az üzemi hőmérsékletre való odafigyelés megelőzi a legtöbb problémát, mielőtt azok elindulnának.
Akár egy meghibásodott szelepet cserél, új gépet tervez, vagy csak próbálja megérteni meglévő berendezéseit, a 4WE 6 J megérdemli a figyelmet. Az igényes ipari alkalmazásokban több évtizedes bizonyított teljesítménye minőségéről és megbízhatóságáról szól. Megfelelő gondossággal ez a szelep hosszú éveken át jól fogja szolgálni hidraulikus rendszerét.
