Ha azt nézi, hogy egy buldózer felemeli a pengéjét, vagy látja, hogy egy gyári robot precízen mozog, van egy kicsi, de hatalmas alkatrész, amely mindezt lehetővé teszi: az irányszabályozó szelep.
Ez az útmutató végigvezeti Önt mindenen, amit tudnia kell ezekről az alapvető részekről, a működésüktől kezdve egészen az igényeinek megfelelő darab kiválasztásáig.
Mi az az irányszabályozó szelep?
Gondoljon az irányszabályozó szelepre (DCV), mint aforgalomirányító folyadékokhoz. Csakúgy, mint a közlekedési lámpa az autókat a kereszteződésben irányítja, a DCV a hidraulikaolajat vagy a sűrített levegőt a gép különböző utakon vezeti. Ezek a szelepek a folyadékellátó rendszerek "agyát" jelentik, megmondják a folyadéknak, hogy hova és mikor kell mennie.
Miért hívják őket "Bang-Bang" szelepeknek?
Sok DCV úgy működik, mint egy villanykapcsoló – vagy teljesen be van kapcsolva, vagy teljesen ki van kapcsolva. Nincs köztes helyzet, ezért az emberek néha "bumm-bang" szelepeknek hívják őket. Amikor váltanak, gyorsan és teljesen megteszik.
Hogyan működik az irányított vezérlőszelep?
Az alapvető részek
Minden DCV a következő fő összetevőkkel rendelkezik:
Szeleptest:Ez olyan, mint a ház, amely mindent egyben tart. Vannak benne csatornák, ahol a folyadék áramolhat.
Spool vagy Poppet:Ez az a mozgó rész, amely valójában szabályozza az áramlást. Gondoljon rá, mint egy tolóajtóra, amely különböző utakat nyit és zár.

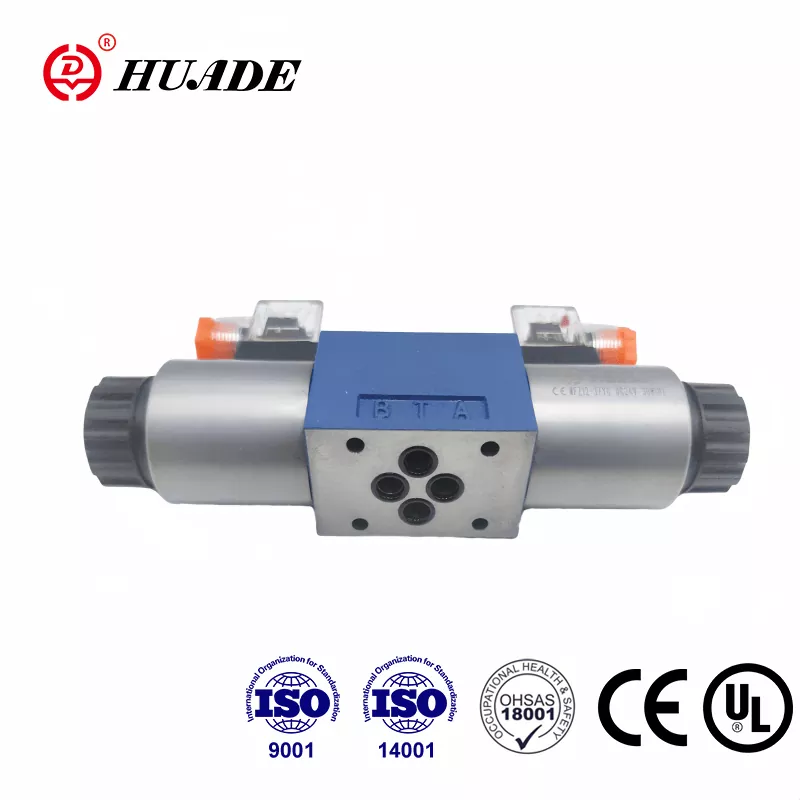

Portok:Ezek a csövek csatlakozási pontjai. Általában a következő feliratokkal vannak ellátva:
- P= Nyomás (ahol a folyadék belép)
- T= Tartály (ahova a folyadék visszatér)
- A és B= Működtető nyílások (ahova a folyadék megy a munkához)
Működtető:Ez az, ami mozgatja az orsót. Ez lehet egy megnyomott fogantyú, elektromos tekercs vagy folyadéknyomás.
Hogyan szabályozza az áramlást
Amikor az indítószerkezet mozgatja az orsót, különböző lyukakat és csatornákat sorba rendez a szeleptesten belül. Ez új utakat hoz létre a folyadék átáramlásához. Ez olyan, mint a puzzle darabjainak átrendezése, hogy különböző utakat hozzon létre.
Az irányított szabályozószelepek típusai
Hogyan mozognak (belső kialakítás)
Orsószelepek
Ezek egy hengeres darabot (az orsót) használnak, amely előre-hátra csúszik. Olyanok, mint egy csúszó kirakó, ahol egy darab mozgatása megnyit bizonyos utakat, és bezár másokat. Sokoldalúak, de engednek egy kis szivárgást.
Poppet szelepek
Ezek golyót, kúpot vagy tárcsát használnak, amely felemelkedik az ülésről, hogy lehetővé tegye az áramlást, vagy lenyomva megállítja azt. Gondolj egy parafára egy palackban – amikor eltávolítod, folyadék folyik ki belőle. Ezek a szelepek nagyon szorosan tömítenek, szinte szivárgás nélkül.
Forgó szelepek
Ahelyett, hogy csúsztatnának, ezek forognak, és sorba rendezik a különböző járatokat. Olyanok, mintha egy kulcsot elfordítanának a zárban, hogy különböző ajtókat nyithassanak.
Azon, hogy hogyan működnek
Kézi szelepek
Ezeket kézzel, karral, gombbal vagy pedállal működtetheti. Egyszerűek és megbízhatóak, akár egy kézi autóváltó.

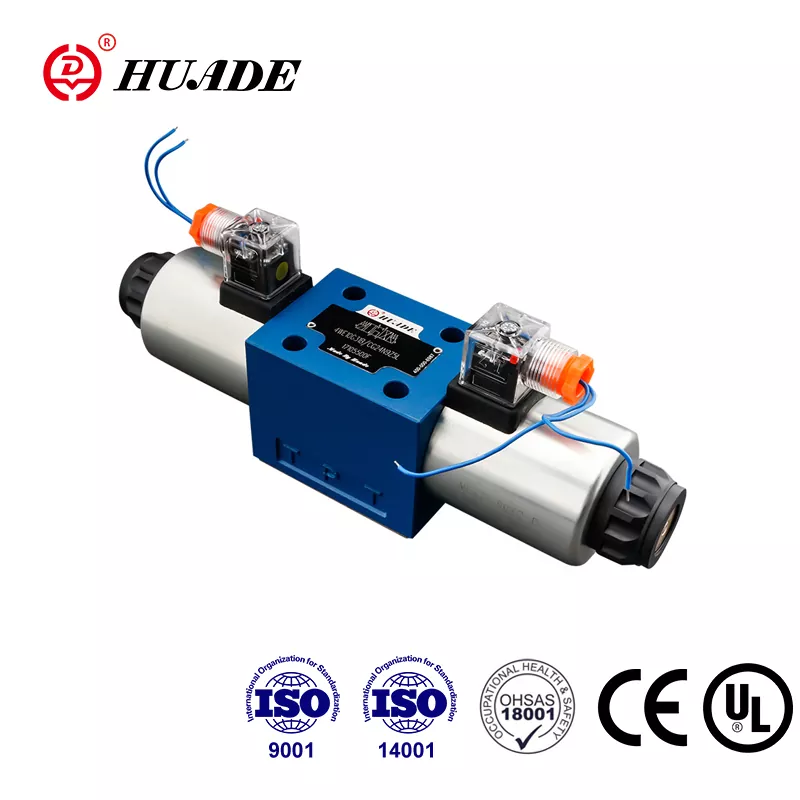

Mágnesszelepek
Ezeket elektromosan működtetik. Amikor elektromos jelet küld, egy mágneses tekercs mozgatja a szelepet. Mintha távirányító lenne a szelepedhez.
Pilóta működtetésű szelepek
Ezek folyadéknyomást használnak a szelep mozgatásához. Hasznosak, ha nagy erőre van szükség egy nagy szelep mozgatásához, például a szervokormány használatakor egy autóban.
Pozíciók és portok száma szerint
Az elnevezési rendszer elsőre zavarónak tűnhet, de valójában egyszerű:
- 2/2 szelep:2 port, 2 állás (mint egy be/ki kapcsoló)
- 3/2 szelep:3 port, 2 pozíció (egyszeres működésű hengereknél gyakori)
- 4/2 szelep:4 port, 2 pozíció (a kettős működésű hengereknél alapfelszereltség)
- 4/3 szelep:4 port, 3 pozíció (beleértve a semleges középső pozíciót is)
Középső pozíciók (3 állású szelepekhez)
- Nyitott központ:Minden port összekapcsolódik – mintha egy ház összes ajtaját kinyitná
- Zárt központ:Minden port blokkolva van - mintha az összes ajtó bezárná
- Tandem központ:A nyomás csatlakozik a tartályhoz, de a működtetőelemek nyílásai blokkolva vannak
- Úszó központ:A működtető csatlakozók a tartályhoz csatlakoznak, de a nyomás blokkolva van
A megfelelő szelep kiválasztása: Főbb jellemzők
Áramlási besorolás (Cv)
Ez megmutatja, hogy a szelep mennyi folyadékot képes kezelni. Ezt gallon per percben (GPM) mérik 1 PSI nyomásesés mellett. Képzelje el úgy, mint egy kerti tömlő átmérőjét – a nagyobb számok nagyobb áramlási kapacitást jelentenek.
Nyomásértékelés
Ez a maximális nyomás, amelyet a szelep biztonságosan kezelhet. Általában PN-ként (például PN350 350 bar esetén) vagy PSI-ben van megjelölve. Ne lépje túl ezt a határértéket, különben a szelep meghibásodhat.
Válaszidő
A mágnesszelepek ilyen gyorsan tudnak pozíciót váltani, általában ezredmásodpercben mérve. A gyorsabb válaszidő jobb a gyors mozgást igénylő alkalmazásoknál.
Szivárgási osztály
Ez azt mutatja, hogy a szelep milyen jól tömít:
- IV. osztály:Némi szivárgás (a névleges áramlás 0,01%-a)
- V. osztály:Alacsony szivárgás
- VI. osztály:Buborékmentes (szinte nincs szivárgás)
Az egyszerűtől az intelligensig: A vezérlés típusai
Be/Ki szelepek (normál DCV-k)
Ezek az alapvető "bumm-bang" szelepek, amelyekről beszéltünk. Teljesen nyitottak vagy teljesen zártak. Tökéletesek olyan egyszerű feladatokhoz, mint például egy alkatrész rögzítése vagy egy henger teljes meghosszabbítása.
Arányos szelepek
Ezek olyanok, mint a folyadékáramlás fényerő-szabályozó kapcsolói. Ahelyett, hogy csak be-/kikapcsolnának, részben nyitottak lehetnek az áramlási sebesség szabályozására. Ez egyenletes, változtatható sebességszabályozást tesz lehetővé. Kiválóan alkalmasak olyan alkalmazásokhoz, mint a daruzás, ahol egyenletes mozgást szeretne.
Szervo szelepek
Ezek a szelepvilág precíziós műszerei. Rendkívül pontos vezérlést biztosítanak, és reagálnak a visszajelzésekre a pontos pozíciók vagy áramlások fenntartása érdekében. Csúcskategóriás alkalmazásokban használják, például repülésszimulátorokban és CNC gépekben.
Valós alkalmazások
Építőipari berendezések
- Kotrógépek:Használjon több 4/3-os szelepet a gém, a kar, a kanál és a forgás szabályozásához. A vezérlővel működtetett arányos szelepek zökkenőmentesen irányítják a kezelőt.
- Bulldózerek:Használjon DCV-ket a fűrészlap szögének és magasságának, valamint a lánctalpas meghajtórendszerek szabályozására.
Gyártás
- CNC gépek:Használjon mágnesszelepes DCV-ket a szerszámbefogáshoz és arányos szelepeket a pontos pozicionáláshoz.
- Összeszerelő vonalak:A pneumatikus DCV-k megfogókat, emelőket és válogatómechanizmusokat működtetnek.
Mezőgazdaság
- Traktorok:A többorsós szelepblokkok olyan eszközöket vezérelnek, mint az ekék és a kaszák.
- Aratógépek:A DCV-k szabályozzák a fejléc magasságát és a tisztítóventilátor sebességét.
Repülőgép
- Repülőgép futómű:A szervoszelepek pontos, megbízható vezérlést biztosítanak a ki- és visszahúzáshoz.
- Repülési vezérlők:A nagy teljesítményű szervoszelepek lehetővé teszik a fly-by-wire rendszereket.
Piaci áttekintés: Ki mit csinál
Az irányított szabályozószelepek globális piacának értéke körülbelül 8-10 milliárd dollár, és évi 5-11%-kal növekszik. A kulcsszereplők a következők:
- Bosch Rexroth:A robusztus hidraulikus szelepekről és az Ipar 4.0 integrációjáról ismert
- Parker Hannifin:Széles választékot kínál hidraulikus és pneumatikus alkalmazásokhoz
- Eaton/Danfoss:Erős a mobil hidraulikában intelligens szeleptechnológiákkal
- SMC:Vezető pneumatikus szelepgyártó kompakt, nagy áramlású kialakítással
- Ünneplés:Innovatív pneumatikus megoldások, beleértve a szelepszigeteket és a digitális platformokat
- Moog:Nagy pontosságú szervoszelepek az igényes alkalmazásokhoz
A jövő: intelligens szelepek és ipar 4.0
Intelligens funkciók
A modern szelepek egyre okosabbak a beépített érzékelőkkel, amelyek figyelik:
- Hőmérséklet
- Ciklusok száma
- Pozíció visszajelzés
- Áramlási sebességek
- Szennyezettségi szintek
Digitális integráció
Az új szelepek olyan protokollok használatával tudnak kommunikálni, mint:
- IO-Link
- EtherNet/IP
- Profibus
- Modbus
Ez lehetővé teszi számukra, hogy diagnosztikai adatokat küldjenek a központi vezérlőrendszereknek, lehetővé téve a prediktív karbantartást.
Prediktív karbantartás
Ahelyett, hogy a szelepek meghibásodására várnának, az intelligens rendszerek valós idejű adatok alapján megjósolhatják, mikor lesz szükség karbantartásra. Ez csökkenti a váratlan állásidőt és pénzt takarít meg.
Gyakori problémák hibaelhárítása
A szelep nem működik
Lehetséges okok:Nincs elektromos jel, égett a tekercs, alacsony a vezérlőnyomás
Megoldások:Ellenőrizze a feszültséget, tesztelje a kézi felülírást, ellenőrizze a pilot levegő/olaj ellátást
Lassú vagy rángatózó mozgás
Lehetséges okok:Belső szivárgás, szennyezett folyadék, rossz szelepméret
Megoldások:Ellenőrizze a szivárgást, cserélje ki a folyadékot és a szűrőket, ellenőrizze a szelep méretét
Működtetőszerelvény elmozdul
Lehetséges okok:Rossz középső pozíció, kopott orsó, külső szivárgás
Megoldások:Ellenőrizze a szelep konfigurációját, ellenőrizze a belső kopást, ellenőrizze a csatlakozásokat
Külső szivárgás
Lehetséges okok:Kopott tömítések, laza csavarok, repedt test
Megoldások:Cserélje ki a tömítéseket, ellenőrizze a csavarok nyomatékát, ellenőrizze, hogy nem sérült-e
Zaj vagy túlmelegedés
Lehetséges okok:Kavitáció, túl kicsi a szelep, túl magas a nyomás
Megoldások:Ellenőrizze a folyadékszintet, ellenőrizze a szelep méretét, állítsa be a nyomáscsökkentő szelep beállítását
Karbantartás legjobb gyakorlatai
Rendszeres ellenőrzések
- Ellenőrizze a külső szivárgásokat
- Keressen korróziót vagy sérülést
- Ellenőrizze, hogy minden csatlakozás szoros-e
- Kézi felülírások tesztelése
Folyadék karbantartás
- Rendszeresen vegyen mintát a folyadékból a szennyeződések szempontjából
- Változtassa meg a szűrőket ütemezetten
- Tartsa a rendszer hőmérsékletét 60 °C (140 °F) alatt
- Tartsa be a megfelelő folyadékszintet
Megelőző intézkedések
- A szelepeket időről időre meg kell forgatni, hogy ne tapadjanak össze
- Tartson alkatrészkészletet
- Tanítsa meg a kezelőket a megfelelő használatról
- Dokumentálja a karbantartási előzményeket
A helyes döntés meghozatala
Az irányszabályozó szelep kiválasztásakor vegye figyelembe a következő tényezőket:
Szükséges funkció:Hány portra és pozícióra van szüksége?
Nyomás és áramlás:Mik a rendszerkövetelményei?
Folyadék típusa:Hidraulika olaj, levegő, víz vagy speciális folyadékok?
Ellenőrzési módszer:Kézi, elektromos vagy pilóta üzemmód?
Környezet:Hőmérséklet, por, veszélyes területek?
Költségvetés:Kezdeti költség kontra hosszú távú megbízhatóság
Következtetés
Az irányított vezérlőszelepek a modern gépek nem énekelt hősei. Az építkezésen lévő kotrógéptől a szerelősoron lévő robotig ezek a szelepek lehetővé teszik a szabályozott mozgást. A technológia fejlődésével a szelepek egyre intelligensebbek és jobban integrálódnak a digitális rendszerekkel, de alapvető feladatuk változatlan marad: a folyadék áramlásának szabályozása hasznos munka létrehozása érdekében.
Legyen szó új rendszer tervezéséről, egy meglévő hibaelhárításáról, vagy egyszerűen csak megpróbálja megérteni a dolgok működését, az irányított szabályozószelepek megértése megnyitja az ajtót a mindennap körülvevő folyadék-ellátó rendszerek megértéséhez.
A DCV-k sikerének kulcsa a megfelelő szeleptípusnak az adott alkalmazási igényekhez való hozzáigazítása, azok megfelelő karbantartása, valamint a fejlődő technológiákkal való naprakészség. Ezzel az alappal jól felkészült lesz arra, hogy megalapozott döntéseket hozzon ezekkel a kritikus összetevőkkel kapcsolatban.
