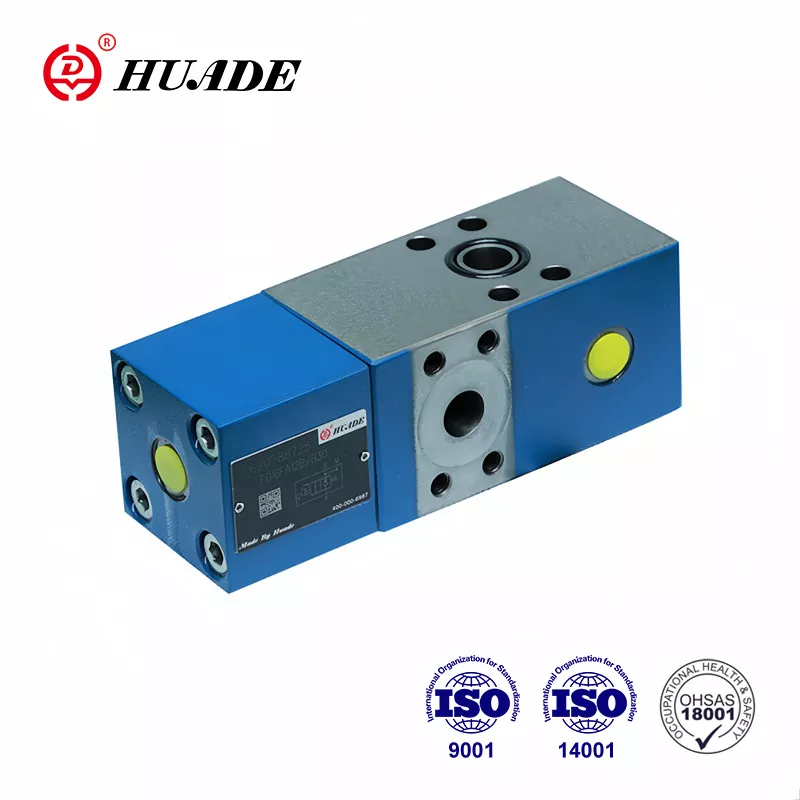

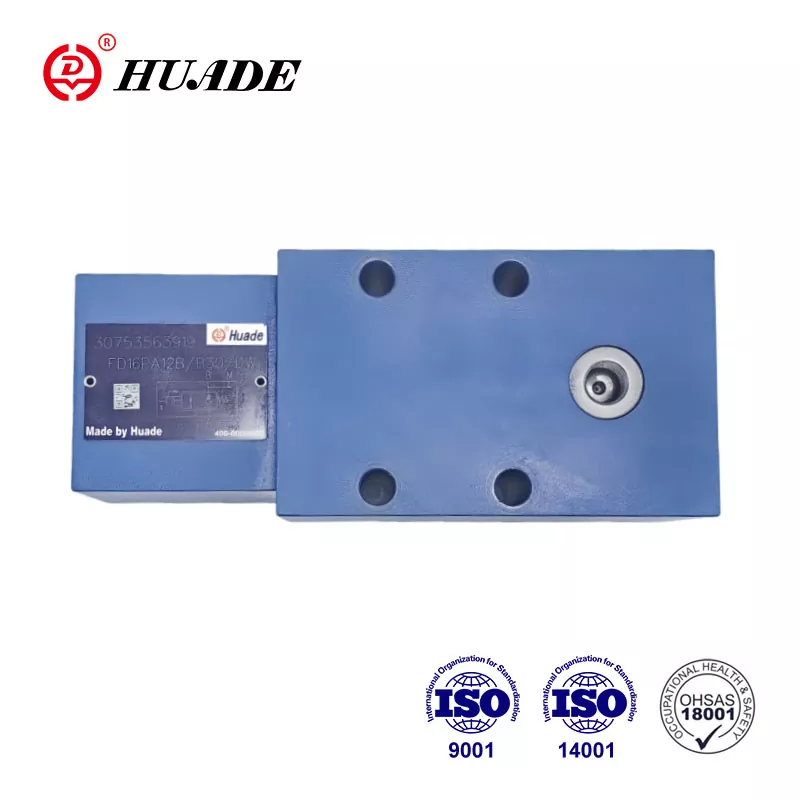

Az FD 16 típusú ellenőrző Q-mérőszelep főként áramlásszabályozó funkciójáról ismert. A Huade FD 16 típusú hidraulikus szelepek kompatibilisek a Rexroth termékekkel. A helyzet az, hogy a Huade Hydraulicnak két hosszú távú együttműködése volt a Rexroth-tal. A gyár nagyobb figyelmet fordít a költséghatékonyságra és a praktikumra. A gyár szigorú tesztelési rendszerrel és fejlett gyártóberendezésekkel rendelkezik a világ minden tájáról, hogy biztosítsa a termék stabil teljesítményét.
|
Üzemi nyomás, A, X portok (MPa) |
31,5-ig |
|
Üzemi nyomás. B port (MPa) |
42-re |
|
Vezérlőnyomás, X port (áramlásszabályozási tartomány) (MPa) |
min.2-3,5, max.31,5 |
|
Repedési nyomás, A-tól B-ig (MPa) |
0.2 |
|
Beállítási nyomás a másodlagos nyomáshatároló szelephez (MPa) |
40-re |
|
Áramlás (l/perc) |
80 (12-es méret) 200 (16-os méret) |
|
Az előnyitás területaránya |
poppet ülőfelület/pilótaorsó területe=1/20 |
|
Nyomásfolyadék hőmérséklet-tartomány (℃) |
-30 és +80 között |
|
Viszkozitási tartomány (mm²/s) |
10-től 800-ig |
|
Nyomásos folyadék |
Ásványi olaj (NBR tömítéshez), vagy foszfát-észter (FPM tömítéshez) |
Jellemzők:

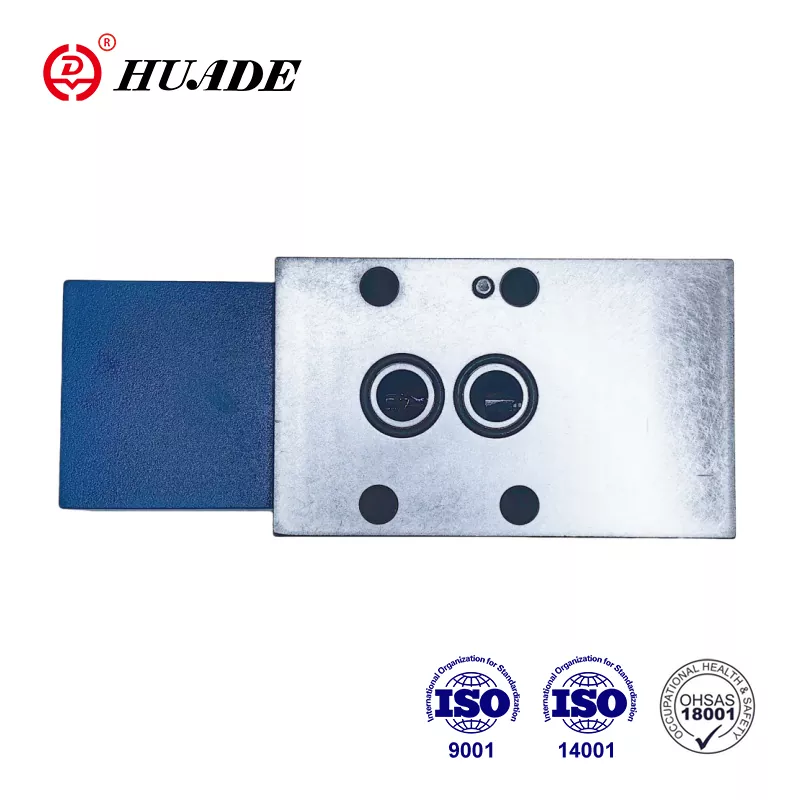

▶ Portolási minta DIN 24 340 szerint, D,ISO 5781 és CETOP - RP 121H szerint
▶ Pilóta működtetésű visszacsapó szelep, szivárgásmentes. A check-Q-mérő a Q2 visszatérő áramlást a Q1 szelepmozgató ellentétes oldalára irányított áramláshoz képest hengerekkel szabályozza, ahol a területarányt ( Q2=Q1φ ) kell figyelembe venni.
▶ Bypass szelep, ellentétes irányú szabad áramlás
▶ Opcionális beépített másodlagos nyomáshatároló szelep (csak karimás csatlakozású szelepeknél).
Alkalmazás:
Az FD16 ellenőrző Q-meters szelepek fő funkciója a hidraulikus motorok és hengerek fordulatszámának terheléstől független befolyásolása (megakadályozza a kifutást). Ezenkívül van egy szigetelt funkció a csőtörés biztonsága érdekében.

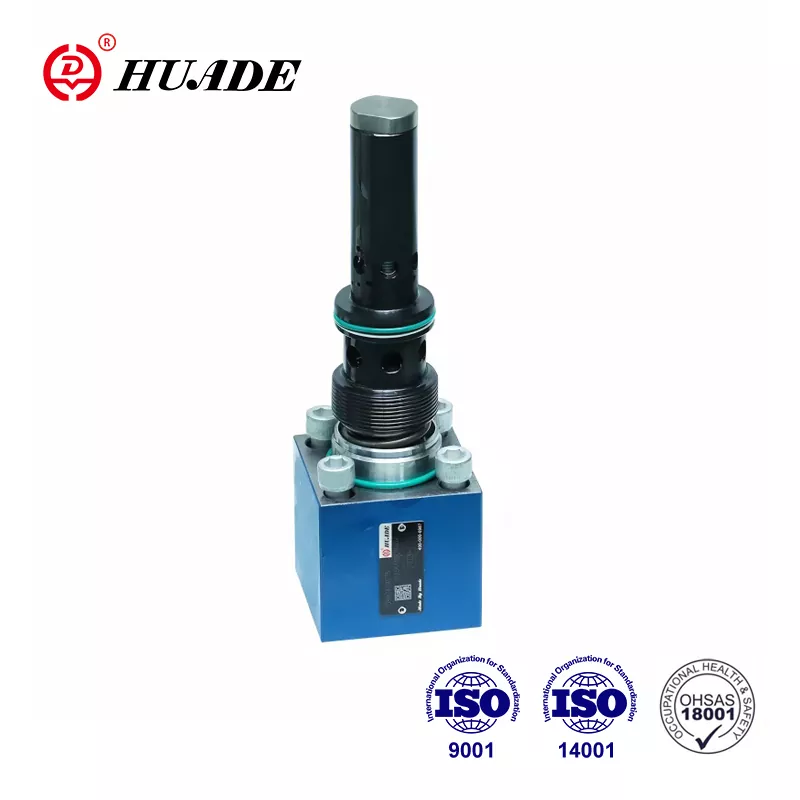

A check-Q-mérő alapvetően a házból (1), a fő csapból (2), a pilóta részből (3), a vezető orsóból (4), a csillapító orsóból (5) és a vezérlő csillapításból (6) áll.
Az FD 16. Q-mérő visszacsapó szelep felépítése
Az FD 16. Q-mérő visszacsapó szelep szimbóluma
Áramköri példák
Jegyzet:
Két check-Q-mérővel nem lehet vezérelni két, mechanikusan egymáshoz kényszerített hengert, mivel nem garantálható a szinkronizálás és az azonos nyomás minden egyes hengerben.
Ezért a palackokat fel kell szerelni két SL típusú, vezérműködtetésű visszacsapó szeleppel.
Ebben az esetben a terhelési nyomás nem haladhatja meg a 20MPa-t!
