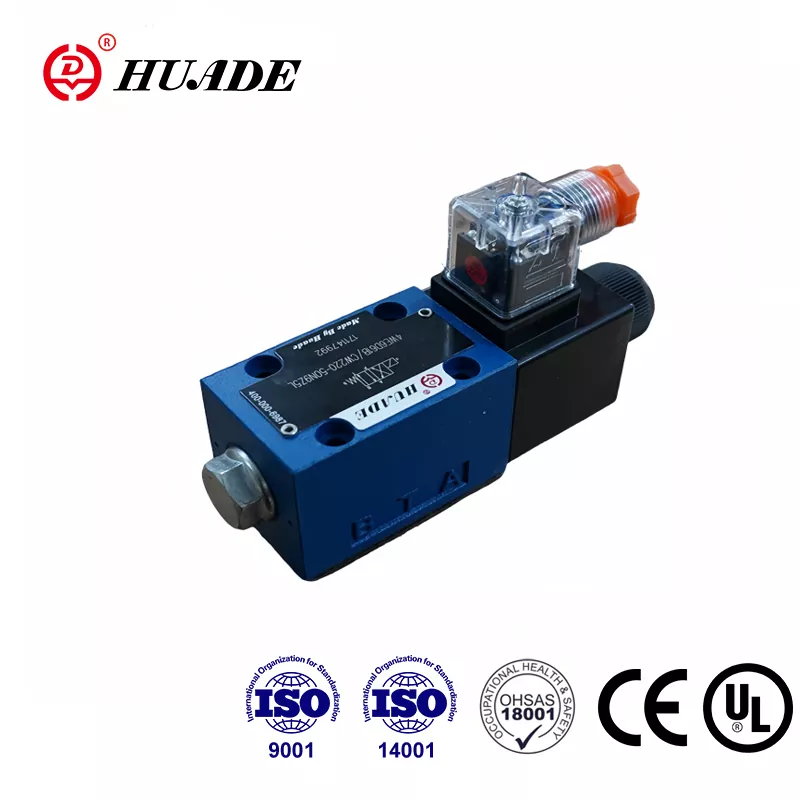

A hidraulikus rendszerekkel végzett munka során a megfelelő irányszabályozó szelep kiválasztása jelentősen megváltoztathatja berendezése teljesítményét és megbízhatóságát. A Rexroth 4WE 6 Y irányított vezérlőszelep az ipari hidraulika megbízható alkatrészeként vívta ki hírnevét, és annak megértése, hogy mitől különleges, segíthet eldönteni, hogy ez a megfelelő választás-e az Ön alkalmazásához.
Mi az az irányszabályozó szelep?
Mielőtt belemerülne a 4WE 6 Y modell sajátosságaiba, segít megérteni, mit csinálnak az irányszabályozó szelepek. Ezek a szelepek a hidraulikus rendszerek alapvető alkotóelemei, amelyek szabályozzák a hidraulikafolyadék áramlását. A folyadék útját változtatva meghatározzák, hogy egy henger milyen irányba mozog, vagy hogy egy motor forog-e így vagy úgy. Gondoljon rájuk a hidraulikafolyadék forgalomirányítóira, amelyek oda irányítják, ahová kell.
A Rexroth 4WE 6 Y irányszabályozó szelep a mágnesszelepes szelepek kategóriájába tartozik, ami azt jelenti, hogy elektromos jelek segítségével váltja a szelep helyzetét. Ez az elektromos vezérlés megkönnyíti az automatizált rendszerekbe való integrálást, ahol a pontos időzítés számít.

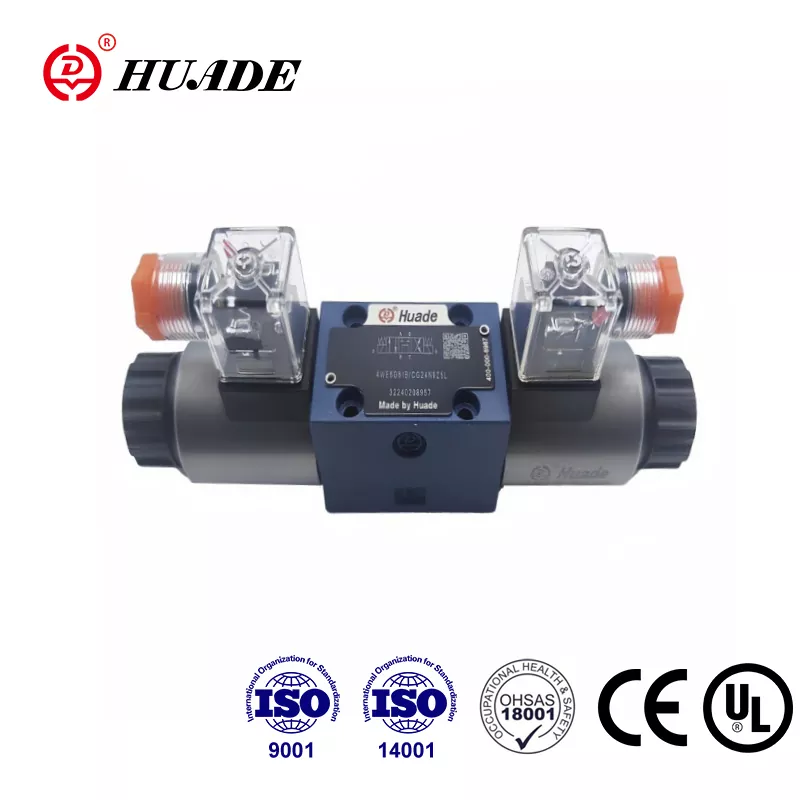

A 4WE 6 Y tervezésének alapjai
A 4WE 6 Y az NG 6 méretszabvány szerint készül, ami az egyik legelterjedtebb méret az ipari hidraulikában. Ezt a méretet CETOP 3 vagy ISO 4401-03 néven is ismerik a világ különböző részein. Ez azt jelenti az Ön számára, hogy a szelep illeszkedik a szabványos szerelési mintákhoz, ami egyszerűvé teszi a telepítést és a cserét, ha szükséges, az úton.
A szelep 4 utas, 2 állású szelepként működik. Egyszerűbben fogalmazva, négy portja van a hidraulika vezetékek csatlakoztatására, és két különböző áramlási konfiguráció között válthat. A nevében szereplő "Y" a szelep belsejében lévő speciális orsó kialakítására utal, amely pontosan meghatározza, hogy a folyadék hogyan áramlik az egyes pozíciókban.
A 4WE 6 Y irányszabályozó szelep egyik figyelemre méltó jellemzője a közvetlen működésű kialakítás. Ellentétben a pilótavezérlésű szelepekkel, amelyeknek kis vezérlőjelre van szükségük egy nagyobb főszelep mozgatásához, ennek a szelepnek a mágnesszelepe közvetlenül mozgatja a folyadékáramlást szabályozó orsót. Ez a kialakítás jellemzően gyorsabb reakcióidőt biztosít, bár ez azt jelenti, hogy a szelep mérsékelt áramlási sebességgel működik a legjobban, nem pedig rendkívül magas.
Hogyan működik az Y-Spool konfiguráció
Az Y-orsó konfiguráció a Rexroth 4WE 6 Y irányszabályozó szelepben egy meghatározott áramlási mintát hoz létre. Amikor a mágnesszelep nincs feszültség alatt, a szelep nyugalmi helyzetbe kerül. Ebben az állapotban a szivattyú nyomása az egyik munkanyíláshoz kapcsolódik, míg a másik munkanyílás a tartályba folyik. Amikor feszültség alá helyezi a mágnesszelepet, az orsó elmozdul, hogy megfordítsa ezeket a kapcsolatokat.
Ez a kapcsolási viselkedés a 4WE 6 Y-t különösen hasznossá teszi vezérlőszelepként. Számos hidraulikus rendszerben, különösen a nagy főszelepekkel rendelkező rendszerekben, a 4WE 6 Y vezérlő agyként szolgál, amely megmondja a nagyobb szelepnek, hogy mit tegyen. Előtétnyomást küld a főszelep egyik vagy másik oldalára, ezáltal a nagyobb szelep eltolódik, és kezeli a nehéz áramlási követelményeket.
A szelep számos konfigurációban úgynevezett reteszelő mechanizmust használ. Ez azt jelenti, hogy miután áram alá helyezi a mágnesszelepet és a szelepkapcsoló helyzetét, az a tápfeszültség leállítása után is ott marad. Addig nem kapcsol vissza, amíg újra fel nem tölti. Ez a funkció energiát takarít meg, mivel nem kell folyamatosan áram alatt tartani a mágnesszelepet.
Nyomás és áramlási képességek
A Rexroth 4WE 6 Y irányított vezérlőszelep akár 350 bar üzemi nyomást is képes kezelni a fő portjain, ami körülbelül 5000 psi-t jelent. Ez jóval magasabb, mint sok gazdaságos szelep a piacon. A tartálynyílás akár 160 bar nyomást is képes kezelni a szabványos változatokban, egyes modellek 210 bar-ra is besorolhatók.
Az áramlási kapacitás tekintetében a szelep percenként akár 80 litert, azaz nagyjából 21 gallont is képes kezelni percenként. Ez alkalmassá teszi a középkategóriás hidraulikus alkalmazásokhoz. Ha a rendszernek nagyobb áramlásokat kell kezelnie, általában ezt a szelepet használja egy nagyobb főszelep elővezérlőjeként, ahelyett, hogy közvetlenül kezelné a teljes áramlást.
Érdemes megjegyezni, hogy ezek a besorolások a maximális képességeket jelentik adott körülmények között. A valós alkalmazásokban a tényleges nyomásesések és az áramláskezelés olyan tényezőktől függ, mint a hidraulikafolyadék viszkozitása és a szelepen áthaladó speciális áramlási útvonalak az egyes pozíciókban.
A nedves tűs mágnesszelep technológia
A Rexroth 4WE 6 Y irányított szabályozószelep egyik legfontosabb jellemzője a nedves tűs mágnesszelep kialakítása. Ebben a konfigurációban a mágnesszelep dugattyúja közvetlenül a hidraulikafolyadékban helyezkedik el, nem pedig attól elzárva. Bár ez szokatlanul hangzik, valójában számos előnnyel jár.
A hidraulikafolyadék hűtőfolyadékként és kenőanyagként is működik a mágnesszelep számára. Ez segít a mágnesszelep hosszabb élettartamában és megbízhatóbb működésében több millió cikluson keresztül. A folyadék elnyeli az elektromágneses tekercs által termelt hőt és elviszi azt, megakadályozva a túlmelegedést, amely károsíthatja a tekercset vagy csökkentheti a mágneses erejét.
A nedves tűs kialakítás azt is jelenti, hogy a mágnesszelep eltávolítható és cserélhető anélkül, hogy a hidraulikus rendszert leürítené vagy nyomást tartalmazó alkatrészekre törne. Egyes modelleknél a tekercset 90 fokkal vagy teljesen el is forgathatja, hogy az elektromos csatlakozás könnyebben elérhető legyen az adott telepítéshez.
Ez a kialakítás azonban bizonyos követelményeket támaszt a hidraulikafolyadékkal szemben. Az olajnak kompatibilisnek kell lennie a mágnesszelep belső alkatrészeivel. A Rexroth kifejezetten figyelmeztet arra, hogy bizonyos cink alapú adalékokat tartalmazó hidraulikaolajokat ne használjunk, mivel ezek lerakódásokat képezhetnek, amelyek idővel eltömítik a szelep kis belső járatait.
Folyadékkompatibilitás és tisztaság
A 4WE 6 Y irányszabályozó szelep szabványos ásványi hidraulikaolajokkal, valamint többféle tűzálló folyadékkal működik. A szabványos tömítések NBR-ből (nitril-kaucsuk) készülnek, amely a legtöbb ásványolajat kezeli, és -30°C és +80°C közötti hőmérséklet-tartományban működik. Ha különböző folyadékokkal vagy magasabb hőmérsékletekkel kompatibilitásra van szüksége, az FKM (fluorocarbon) tömítések opcióként kaphatók.
A hidraulikafolyadék tisztán tartása kritikus fontosságú a Rexroth 4WE 6 Y irányszabályozó szelep hosszú távú megbízhatósága szempontjából. A szelepnek ISO 4406 20/18/15 osztályú vagy jobb folyadéktisztaság szükséges. Gyakorlatilag ez azt jelenti, hogy hatékony szűrésre van szükség, jellemzően 10 mikronos vagy finomabb szűrőkkel.
A szennyezett folyadék az irányszabályozó szelepekkel kapcsolatos problémák egyik leggyakoribb oka. A folyadékban lévő részecskék megkarcolhatják az orsó és a furat precíziós felületét, ami idővel növeli a belső szivárgást. Ezek az orsó megtapadását is okozhatják, ami lassú vagy nem teljes eltolódáshoz vezethet. A megfelelően karbantartott szűrőrendszer megakadályozza ezeket a problémákat, és jelentősen meghosszabbítja a szelep élettartamát.
Elektromos lehetőségek és csatlakozások
A 4WE 6 Y irányított vezérlőszelep különféle feszültségopciókkal rendelkezik, hogy megfeleljen a különböző energiarendszereknek. A gyakori választási lehetőségek közé tartozik a 24 V DC, amely sok ipari vezérlőrendszerben alapfelszereltség, valamint az AC feszültségek, például a 110 V vagy a 230 V. A szelep energiafogyasztása általában 30 watt körül van.
Szelep megrendelésekor a típusszám pontosan megmondja, hogy milyen feszültségre van szüksége. Például a "G24" a modell megjelölésében 24 V DC, míg a "W230" 230 V AC feszültséget jelent. Az elektromos csatlakozás általában szabványos 3 tűs csatlakozó, amely megfelel a DIN EN 175301-803 szabvány előírásainak, bár más típusú csatlakozók is rendelkezésre állnak.
A szelep egyes verziói tartalmaznak kézi felülírási funkciót, amelyet általában "N9"-ként jelölnek a modellkódban. Ez lehetővé teszi az orsó kézi megnyomását a szelep eltolásához, amikor nem áll rendelkezésre elektromos áram, ami hasznos lehet a beállítás vagy a hibaelhárítás során. Ennek a kézi felülírásnak azonban vannak korlátai, és csak akkor szabad használni, ha a tartály nyomása 50 bar alatt van.
Telepítési követelmények
A Rexroth 4WE 6 Y irányított szabályozószelep helyes felszerelése egyszerű, de figyelmet igényel a részletekre. A szelep egy szabványos NG 6 elosztócsőre vagy allemezre rögzíthető négy rögzítőcsavar segítségével. A megfelelő tömítés biztosítása érdekében a rögzítési felületnek meg kell felelnie bizonyos síkossági és simasági követelményeknek, jellemzően nem érdesebb Rz 4-nél.
A nyomaték specifikációi többet számítanak, mint gondolná. A Rexroth a rögzítőcsavarok 9 Nm nyomatékkal történő meghúzását írja elő a szabványos metrikus csavarokhoz. Ha bizonyos angol méretű csavarokat használ, a specifikáció kissé módosul, hogy figyelembe vegyék a menet különböző jellemzőit. A csavarok nem megfelelő meghúzása külső szivárgáshoz vezethet, míg a túlhúzás eltorzíthatja a szeleptestet, és az orsó beszorulását okozhatja.
A szelep beszerelésekor ügyeljen arra, hogy minden port csatlakozás tiszta és szennyeződésmentes legyen. A telepítés során bekerülő apró részecskék is okozhatnak későbbi problémákat. Szintén bevált gyakorlat az elektromos csatlakozások ellenőrzése a hidraulikus nyomás alkalmazása előtt, így biztosítva, hogy a szelep megfelelően eltoljon, és ne legyen vezetékezési probléma.
Teljesítmény jellemzők
A Rexroth 4WE 6 Y irányított vezérlőszelep 20-70 ezredmásodperc közötti válaszidőt biztosít feszültség alá helyezéskor és 10-60 ezredmásodperces feszültségmentesítéskor. Ezek az idők olyan tényezőktől függően változhatnak, mint a folyadék viszkozitása, üzemi nyomása és áramlási feltételei.
Mint minden orsó típusú szelep, a 4WE 6 Y is rendelkezik bizonyos belső szivárgással. Kis mennyiségű folyadék elcsúszik az orsón, még akkor is, ha az állítólagosan akadályozza az áramlást. Ez a szivárgás normális, és szükséges a megfelelő kenéshez, de ez azt jelenti, hogy a szelep nem alkalmas olyan alkalmazásokra, ahol a terhelést hosszabb ideig, mozgás nélkül kell a helyzetben tartani.
A belső szivárgás fokozatosan növekszik a szelep élettartama során, ahogy az orsó és a furat között normális kopás lép fel. Ez nem feltétlenül jelenti azt, hogy a szelepet azonnal cserélni kell, de figyelni kell rá. A túlzott szivárgás csökkentheti a rendszer hatékonyságát, és végül szelepcserét igényelhet az optimális teljesítmény fenntartásához.
Közös alkalmazások
A 4WE 6 Y irányított szabályozószelep az ipari alkalmazások széles körében használható. A szerszámgépek gyakran használják ezeket a szelepeket olyan segédfunkciók vezérlésére, mint a szorítóeszközök vagy szerszámcserélők. A műanyag fröccsöntő gépek különféle vezérlési funkciókhoz használják őket. A tesztállványok és a mobil berendezések általában szintén tartalmazzák ezeket a szelepeket.
Az egyik különösen gyakori alkalmazás a 4WE 6 Y vezérlőszelepként való használata nagyobb irányszelepekhez. Ebben a szerepkörben a vezérlőnyomást szabályozza, amely egy nagyobb szelepet vált el, lehetővé téve a nagy átfolyású hidraulikus rendszerek elektronikus vezérlését. Ez a kísérleti konfiguráció kihasználja a szelep megbízhatóságát és viszonylag alacsony költségét, miközben nagyobb szelepeket csak ott használ, ahol ténylegesen nagy áramlási kapacitásra van szükség.
A szelep 350 bar nyomásig megbízható működési képessége alkalmassá teszi olyan igényes alkalmazásokhoz, ahol az alacsonyabb nyomású szelepek esetleg nem biztosítanak megfelelő biztonsági ráhagyást. Ez a nyomásképesség azt is jelenti, hogy a szelep hatékonyan tud működni nyomáscsúcsokkal rendelkező rendszerekben, vagy ahol nem mindig tartanak fenn pontos nyomásszabályozást.
Karbantartási szempontok
A Rexroth 4WE 6 Y irányított szabályozószelep viszonylag kevés karbantartást igényel, ha a specifikációin belül működik. A legfontosabb karbantartási feladat a hidraulikafolyadék megfelelő állapotának fenntartása. Ez rendszeres olajcserét jelent a folyadékgyártó ajánlása szerint, valamint a szűrő állapotának következetes ellenőrzését.
Ha azt észleli, hogy a szelep a szokásosnál lassabban reagál, vagy nem vált el teljesen, akkor gyakran a szennyeződés a felelős. A szűrők szükség szerinti ellenőrzése és cseréje általában megoldja ezeket a problémákat. Ha a problémák a folyadék tisztaságának biztosítása után is fennállnak, magát a szelepet is ellenőrizni vagy cserélni kell.
A mágnestekercs a szelep rendszerből való eltávolítása nélkül cserélhető, ami minimalizálja az állásidőt. Ha egy tekercs meghibásodik, gyakran percek alatt, mint órákon belül beszerelheti a cserét. Ez a moduláris felépítés a nedves tűs mágnesszelep konfiguráció egyik gyakorlati előnye.
Költség és elérhetőség
Az eredeti Rexroth 4WE 6 Y irányított szabályozószelepek általában több száz dollárba kerülnek, a pontos árak pedig az adott opciók és feszültségigények függvényében változnak. Ez az ár a szelep minőségi felépítését és teljesítményét tükrözi. Míg léteznek olcsóbb alternatívák, különösen az ázsiai gyártóktól, a Rexroth név a megbízhatóság hírnevét hordozza magában, amelyet sok mérnök értékel a kritikus alkalmazásokban.
A szelep széles körben elérhető a Rexroth forgalmazókon és számos ipari szállítóházban. Mivel a szabványos NG 6 méreteket követi, szükség esetén más gyártóktól is találhat funkcionálisan hasonló szelepeket, bár a pontos teljesítményjellemzők eltérhetnek.
Nagy volumenű alkalmazások esetén, ha a lehetőségeket közvetlenül a Rexroth forgalmazóival vagy képviselőivel megvitatják, néha jobb árat vagy átfutási időt eredményezhet. Segíthetnek abban is, hogy pontosan a sajátos igényeinek megfelelő konfigurációt válassza ki.
Mikor érdemes alternatívákat fontolóra venni
Míg a Rexroth 4WE 6 Y irányszabályozó szelep számos alkalmazásban kiváló, nem mindig a legjobb választás. Ha az alkalmazás egyáltalán nem követeli meg a belső szivárgást a tehertartáshoz, akkor a szelepemelő vagy ellensúlyozó szelep jobban szolgál. Az orsószelepekben rejlő szivárgás miatt nem alkalmasak ezekre a szivárgásmentes alkalmazásokra.
Az egyszerű ki-be kapcsolás helyett arányos vezérlést igénylő alkalmazásokhoz a Rexroth olyan arányos irányú szelepeket kínál, mint a 4WRPEH sorozat. Ezek a szelepek változtatható áramlásszabályozást biztosítanak, és képesek fenntartani a közbenső pozíciókat, így sokkal kifinomultabb szabályozási lehetőségeket kínálnak.
Ha az áramlási igény meghaladja a 80 liter/perc értéket, akkor vagy nagyobb méretű szelepre van szüksége, vagy olyan konfigurációra, ahol a 4WE 6 Y egy nagyobb főszelep pilótaként szolgál. A szelep névleges áramlási kapacitásán túli használata túlzott nyomásesést, hőtermelést és gyorsuló kopást okozhat.
Végső gondolatok
A Rexroth 4WE 6 Y irányszabályozó szelep szilárd választást jelent az ipari hidraulikus rendszerek számára, amelyek megbízható kapcsolási vezérlést igényelnek a szelep nyomás- és áramlási képességein belül. Nedves tűs mágnesszelep kialakítása kiváló tartósságot biztosít, míg a szabványos NG 6-os méret a legtöbb hidraulikus rendszerbe való könnyű beilleszthetőséget biztosítja.
A szelep sikere a megfelelő alkalmazáson és telepítésen múlik. Győződjön meg arról, hogy hidraulikafolyadéka tiszta és kompatibilis, követi a beépítési nyomatékra vonatkozó előírásokat, és betartja a szelep névleges működési paramétereit, évekig megbízható szolgáltatást biztosít. A szelep azon képessége, hogy akár közvetlen vezérlőelemként, akár vezérlőszelepként funkcionáljon, rugalmasságot biztosít a rendszer tervezésében.
Ha megérti, hogy a 4WE 6 Y irányított vezérlőszelep mire jó, és hol vannak a korlátai, segít megalapozott döntéseket hozni arról, hogy ez a megfelelő alkatrész-e hidraulikus rendszeréhez. Ha helyesen alkalmazzák, ez egy megbízható igásló, amely nap mint nap megbirkózik a folyadékirány-szabályozás megterhelő feladatával.
