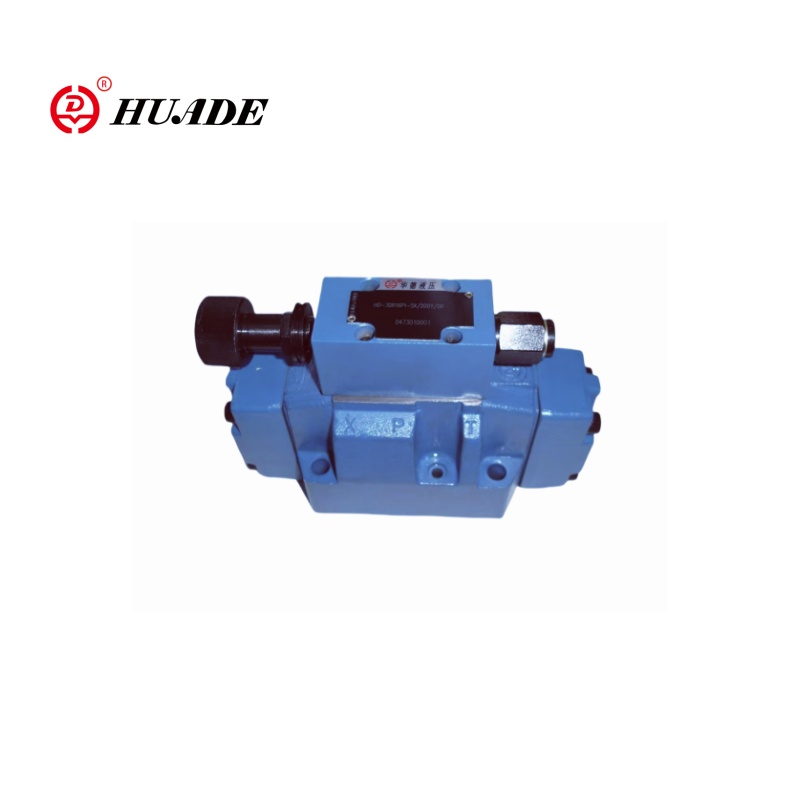

A Huade pilóta háromirányú, arányos nyomáscsökkentő szelepet működtetett, a 3DR10P-6X szeleppilóta. Ez az arányos szelep felismerheti a háromirányú csatlakozást, és arányos beállítási jellemzőivel rendelkezik. A 3DR10P-6X szelepet főként hidraulikus rendszerben használják a rendszer nyomásának csökkentésére és stabilizálására.
| Általános | ||
| Súly kg | 6 | |
| Telepítési helyzet | Választható | |
| Környezeti hőmérsékleti tartomány ℃ | -30- +50 | |
| Hidraulikus | ||
| Névleges nyomásmérő | 315 | |
| Maximális működési nyomás | -Port P és egy bár | 315 |
| - Port y Bar | Külön és nulla nyomás a tartályra | |
| Nyomás beállítás | -Minimum sáv | Az áramlástól függően |
| -Maximum sáv | 50; 100; 200; 315 | |
| Maximális áramlás l/perc | 120 | |
| Hidraulika folyadék | Ásványolaj (HL, HLP) a DIN 51524 -hez; Gyors bio-lebontható hidraulikus folyadékok a VDMA 24568-hoz (lásd még RE 90221); HETG (nemi erőszak magolaj) 1); HEPG (Polyglikolok) 2); Hees (szintetikus észterek) 2); egyéb hidraulikus folyadékok kérésre | |
| Hidraulika folyadék hőmérsékleti tartománya ℃ | -30 -+80 (NBR tömítések) -20 -+80 (FKM SEALS) | |
| Viszkozitási tartomány mm2/s | 10–800 | |
Jellemzők:
▶ A redukció (p -tól a) és korlátozásának szelepe
▶ Az allemez rögzítéséhez, a DIN 24 340 ASO: ISO 4401 és a CETOP-RP 121H hordozó mintázatához, a RE 45 054 katalóguslemezhez (külön megrendelés)
▶ 4 nyomás szakasz
▶ 4 A beállítási elemek
● Forgó gomb
● hüvely hatszöggel és védősapkával
● Zárható forgógomb skálával
● Forgó gomb méretarány
Alkalmazás:
A háromirányú arányos nyomáscsökkentő szelepet a 3DR10P-6X széles körben felhasználható különféle hidraulikus rendszerekben, például mérnöki gépekben, kohászati berendezésekben, hajógyártásban és más területeken.
A 3DR10P-6X típusú nyomásszelep egy pilóta által működtetett 3-utasnyomáscsökkentő szelep, a másodlagos áramkör nyomáskorlátozásával. A nyomás csökkentésére használják egy hidraulikus rendszerben.

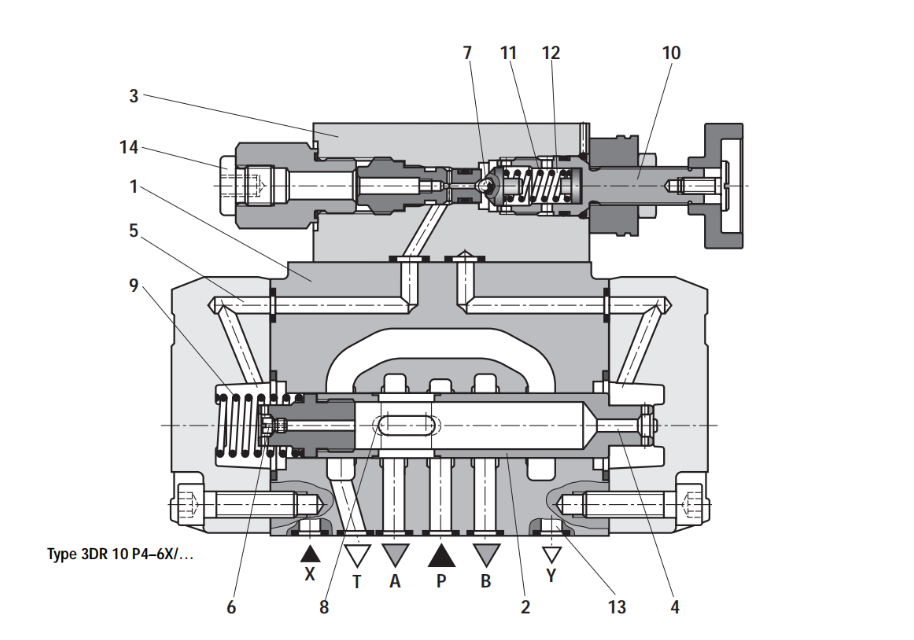

A nyomáscsökkentő szelep elsősorban a főszelepből (1), a vezérlő orsóval (2) és a pilóta vezérlőszelep (3) -ból (10).
Nyugalomban a szelep nyitva van. A nyomásfolyadék korlátlanul áramolhat a P portról az A. portra. Az A nyomást a (4) csatornán keresztül a kompressziós rugóval szemben (9) a csatornán keresztül kell alkalmazni (9). Ugyanakkor a nyomást a nyíláson keresztül (6) a vezérlő orsó (2) és a csatorna (5) csatornán keresztül a golyóra (7) a (3) a golyóra (7) alkalmazzák (3).
A kompressziós rugó (11) beállításától függően a golyó (7) és az (5) csatorna előtti nyomás felhalmozódik, amely a (2) vezérlőorsó nyitott helyzetben tartja. A nyomásfolyadékok a P -portból a kontroll orsón keresztül folynak az A portba, amíg az A portban történő nyomás nem épül fel, amely meghaladja a kompressziós rugónál beállított nyomásértéket (11), és felemeli a golyót (7).
A kontroll orsó (2) a zárt helyzetbe kerül. A szükséges csökkentett nyomást akkor érik el, ha az A -port nyomása és a kompressziós rugónál beállított nyomásérték közötti egyensúly eléri a (11).
Ha az A nyomása az A portban továbbra is a szelepmozgatónál a külső erőkön keresztül emelkedik, akkor a kontroll orsó (2) tovább mozog a kompressziós rugóval (9). Így az A A port a T -porthoz kapcsolódik a kontroll területeken (8) a kontroll orsónál (2). Elegendő nyomásfolyadék folyik a tartályhoz, hogy a nyomás ne emelkedjen tovább.
A pilótaolaj visszatérése a (12) tavaszi kamrából a vezérlővezetéken (13) az Y portra mindig külső külső. Ennek mindig nulla nyomáson kell áramolnia a tartályra.
A nyomásmérő csatlakozás (14) lehetővé teszi a csökkentett nyomás nyomon követését az A. portban.
Arányos szelep székhelye 3DR10P-6X
