Nyomáscsökkentő szelepek(PRV -k) nélkülözhetetlenek Biztonsági eszközök az ipari rendszerekben. Automatikusan elengedik a felesleget Nyomás a berendezések károsodásának, a rendszer meghibásodásának vagy a veszélyes robbanások megelőzésére. Annak megértése, hogy ezek a szelepek hogyan működnek, és működési állapotuk döntő jelentőségű A biztonságos és hatékony ipari műveletek fenntartása.
Ez az átfogó elemzés lefedi Minden, amit tudnod kell a nyomáscsökkentő szelepekről, az alapelvek alapján a fejlett megfigyelési technikákhoz. Különböző típusú szelepeket fedezünk fel, általános problémák, karbantartási stratégiák és ipari szabványok, amelyek ezeket megtartják A kritikus biztonsági eszközök megfelelően működnek.
A nyomáscsökkentő szelep olyan, mint egy biztonság Gárda a nyomás alatt álló rendszerekért. Gondolj rá, mint egy automatikus kiadási gombra Megnyílik, amikor a nyomás túl magasra kerül. Amikor a rendszer belsejében lévő nyomás eléri a Veszélyes szint, a szelep kinyílik, hogy hagyja a nyomás alatt álló folyadékot (gáz vagy folyadék) menekülés. Amint a nyomás biztonságos szintre esik, a szelep bezárul újra.
A szelep egy egyszerű, de hatékony mechanizmus. A rugó vagy a kísérleti rendszer folyamatosan figyeli a nyomást. Amikor a nyomás elég erős lesz a rugóerő, a szelep leküzdéséhez kinyílik. Ez automatikusan megtörténik emberi ellenőrzés nélkül, így a Megbízható utolsó védelmi vonal a nyomással kapcsolatos balesetek ellen.
Ipari balesetek, amelyek túlnyomással járnak lehet katasztrofális. Kiemelte a híres három mérföldes sziget nukleáris baleset Mennyire kritikusak ezek a szelepek a biztonság érdekében. Megfelelő nyomásmentés nélkül, A berendezés felrobbanhat, okozza:
A PRV -k a végső biztonsági akadályként szolgálnak, Az emberek és a berendezések védelme, ha más vezérlőrendszerek meghibásodnak.
A kulcskomponensek megértése segít Magyarázza el, hogyan működnek ezek a szelepek:
Szelep elemek: A fő mozgó alkatrészek, beleértve a lemezt (a kinyíló rész és bezárul) és tömítések, amelyek bezárva megakadályozzák a szivárgást.
Érzékelő elemek: Ezek észlelik a nyomásváltozásokat. Lehetnek membránok is ( alacsony nyomású, nagy pontosságú alkalmazások) vagy dugattyúk (nagynyomásra, nagy teherbírású használat).
Referenciaerő -elemek: Általában állítható rugók, amelyek meghatározzák a nyomásszintet, amelyen A szelep kinyílik. További alkatrészek, például a fúvókák és a nyomáskamrák finomhangolása A szelep válasza.
Anyag: Általános anyagok közé tartozik az általános felhasználásra szolgáló sárgaréz és a rozsdamentes acél (303. évfolyam, 304, vagy 316) korrozív környezethez. A választás attól függ, hogy milyen típusú Folyadék A szelepfogantyúk és a működési körülmények.
Olyan modern szelepek, mint az Emerson J-sorozat használata Kiegyensúlyozott fújtató minták, amelyek csökkentik a downstream nyomás hatását. Pontosabbak és megbízhatóbbak.
Ipari alkalmazások
A PRV -k sok iparágban megtalálhatók:
Olaj- és gáz: A csővezetékek és a feldolgozó berendezések védelme a veszélyes nyomás tüskéktől.
Vegyi feldolgozás: A reaktor robbanásainak megakadályozása és a kiszabadulás elleni védelem reakciók.
Gőzrendszerek: A kazánok és a gőzelosztó hálózatok védelme a teljesítményben Növények és gyártóberendezések.
Vízkezelés: A vízfeldolgozás és eloszlás biztonságos nyomásainak fenntartása rendszerek.
Gyógyszergyártás: A steril tartályok és a feldolgozó berendezések védelme.
HVAC rendszerek: A fűtési és hűtési rendszerek biztonságos működésének biztosítása az épületekben.
Általános túlnyomás helyzetek
Számos körülmény veszélyeset okozhat Nyomásfelépítés:
Míg mindkét típus védi a túlnyomás, másképp működnek:
Nyomáscsökkentő szelepek (PRV -k): Fokozatosan nyissa ki, és általában folyadékokkal használják. Elkezdenek Körülbelül 3-5% -kal nyílik meg a beállított nyomás fölött, és nyomáskor teljesen közel álljon 2-4% -kal esik le a beállított pont alá.
Biztonsági enyhítő szelepek (SRV): Gyorsan nyíljon meg egy "pop" akcióval, és gázokkal használják vagy gőz. A nyomásnövekedés növekedését 10-20% -kal képes kezelni a beállított nyomás felett.
Kombinált szelepek: Képes kezelni mind a folyadékokat, mind a gázokat, a fokozatos és a közötti váltás POP művelet a folyadék típusától függően.
Rugóval töltött szelepek
Ezek a leggyakoribb típusok, a Rugó, hogy tartsa a szelepet bezárva.
Előnyök:
Hátrányok:
A legjobban használják: Gőzkazánok, általános folyamat alkalmazások
Kiegyensúlyozott fújtató/dugattyúszelepek
Ezek a szelepek kompenzálják a hátsó nyomást hatások fújtató vagy dugattyú rendszer használatával.
Előnyök:
Hátrányok:
A legjobban használják: Változó háttérnyomású, piszkos vagy korrozív szolgáltatásokkal rendelkező rendszerek

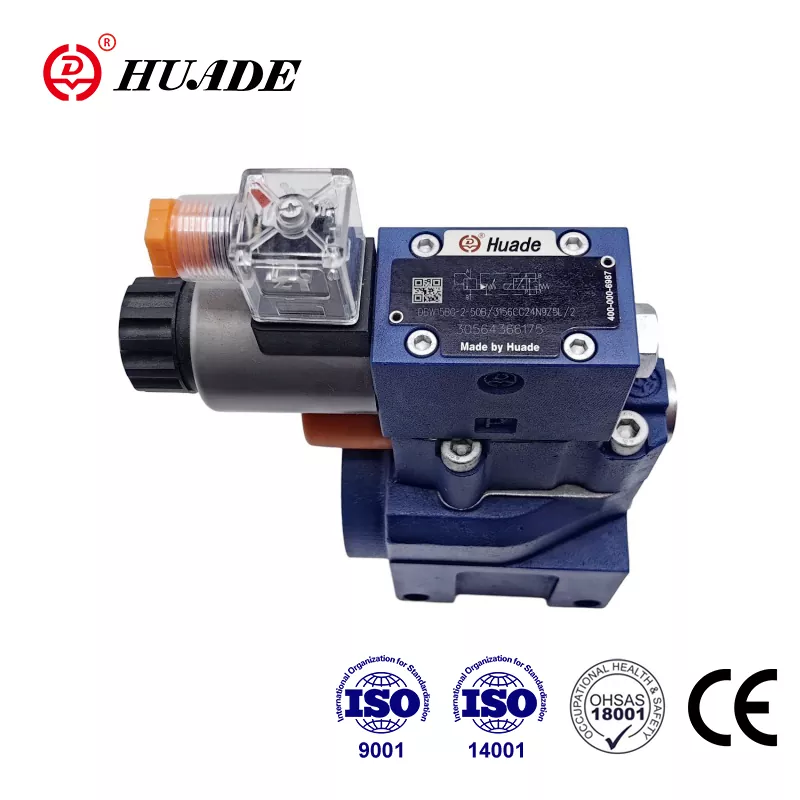

Pilóta által üzemeltetett szelepek
Ezek egy kis pilóta szelepet használnak a vezérléshez a Nagyobb főszelep.
Előnyök:
Hátrányok:
A legjobban használják: Nagy kapacitású rendszerek, nagynyomású alkalmazások
Töréskorongok
Ezek olyan vékony fémlemezek, amelyek robbantanak fel A nyomás túl magas lesz.
Előnyök:
Hátrányok:
A legjobban használják: Ritka túlnyomás események, korrozív környezetek
Túlfeszültség -enyhítő szelepek
Ezek a speciális szelepek nyílnak belül Milliszekundum, hogy megvédje a hirtelen nyomású tüskéket.
Előnyök:
Hátrányok:
A legjobban használják: Védelem a csővezetékek gyors nyomásváltozásaival szemben
Nyomást gyakorol
Ez az a nyomás, amelyen a szelep Nyissa meg. Gondosan kalibrálni kell, általában háromszor tesztelni A pontosságot ± 3% vagy 0,1 bar -n belül biztosítsa. A normál működési nyomásnak kell lennie Legalább 20% a beállított nyomás alatt (legalább 10%) a szivárgás megakadályozása érdekében.
Megkönnyebbülés és túlnyomás
A domborító nyomás megegyezik a beállított nyomás pluszkal túlnyomásos juttatás. Különböző alkalmazások lehetővé teszik a különböző túlnyomást szintek:
ASME szabványok a túlnyomás 10% -ára korlátozzák A legtöbb edény maximális megengedett működési nyomása (MAWP), vagy 21% a tűz során vészhelyzetek.
A nyomást és a fújást
Az áthelyezés nyomása akkor van, amikor a szelep teljesen újra bezárul. A fújás a különbség a beállított nyomás és a reseat között nyomás, általában 4-20%. A 3-5% -os margó megakadályozza a csevegést.
Maximálisan megengedett működő nyomás (MAWP)
Ez a legmagasabb nyomás a védett A berendezések biztonságosan képesek kezelni. A szelep beállított nyomása nem haladhatja meg a MAWP -t, és A domborzati nyomás nem haladhatja meg a megengedett felhalmozódott nyomást (MAAP).
A tipikus meghibásodási módok megértése segít Hibaelhárítással és megelőzéssel:
A szelep nem nyílik meg a beállított nyomáson
Okok:
Következmények: Rendszer túlnyomás, potenciális berendezések károsodása vagy robbanás
A rendszer túlnyomás (a szelep nem Nyitott)
Okok:
Következmények: Katasztrofális kudarc, biztonsági események (mint például a három mérföldes sziget tok)
Szelepszivárgás
Okok:
Következmények: Energiavesztés, környezeti felszabadulás, rendszer hatékonyság
Csevegés és rezgés
Okok:
Következmények: A szelep alkatrészeinek gyors kopása, cső sérülése, zaj
Ragaszkodás, kopás és korrózió
Okok:
Következmények: Szelep meghibásodása, váratlan szivárgás, biztonsági rendszer kompromisszum
A legtöbb probléma a rendszerproblémákból származik A szelephibák helyett a megfelelő kiválasztás fontosságának hangsúlyozása, Telepítés és karbantartás.
Karbantartási stratégiák
Megelőző karbantartás: Rendszeres ellenőrzés, tisztítás, kenés és tesztelés. Magas kockázatú A pályázatokhoz éves karbantartást igényelhet.
Főbb felújítások: Teljes szétszerelés, nem pusztító tesztelés, összetevő csere és teljes tesztelés, mielőtt visszatérne a szolgáltatásba.
Diagnosztikai technikák
Alapvető ellenőrzés: A vizuális ellenőrzések és a szivárgásvizsgálat azonosíthatják a nyilvánvaló problémákat.
Fejlett nem pusztító tesztelés (NDT):
Ezek a fejlett technikák észlelhetők Korai problémák, a költségek csökkentése és a kudarcok megelőzése.
Intelligens megfigyelés és prediktív Karbantartás
A modern technológia kifinomult Felügyeleti rendszerek:
Vezeték nélküli akusztikus megfigyelés: Az olyan rendszerek, mint a Rosemount 708, képesek érzékelni a szelep működését Fizikai kapcsolat.
Pozícióadó: Olyan eszközök, mint a Fisher 4400 Monitor szelep helyzete folyamatosan.
Mesterséges intelligencia: AI és gépi tanulás elemzi a megfigyelési adatok előrejelzését kudarcok, mielőtt azok bekövetkeznének.
Az ezeket a technológiákat használó vállalatok jelentést tesznek Legfeljebb 50% -os csökkenés a nem tervezett leállításokban. Sikertörténetek a Shell -től, tábornok Motorok, és a frito-lay millió dolláros megtakarítást mutatnak a prediktív révén Karbantartási programok.
Kockázat-alapú ellenőrzés (RBI) és Megbízhatóság-központú karbantartás (RCM)
RBI: Számszerűsíti a kudarc és a következmények valószínűségét, lehetővé téve a karbantartást Erőforrások a legmagasabb kockázatú berendezésekre való összpontosításhoz.
RCM: Fog egy funkcióra összpontosító megközelítés, meghatározva a leghatékonyabb karbantartási feladatokat minden összetevő.
Ezek a megközelítések együtt működnek az optimalizálás érdekében Karbantartási ütemtervek és javítják a rendszer általános megbízhatóságát.
Az ipari szabványoknak való megfelelés az Alapvető fontosságú a biztonsági és jogi művelethez:
ASME kazán- és nyomás edénykód
API szabványok
ISO 4126 sorozat
Nemzetközi szabványok, amelyek a biztonságra vonatkoznak A szelepkövetelmények, beleértve a pilóta által működtetett szelepeket és a repedési tárcsákat.
Nyomásberendezések irányelve (PED) 2014/68/EU
A CE jelölést igénylő európai rendeletek és a nyomóberendezések megfelelőségének értékelése.
OSHA követelmények
Az amerikai munkahelyi biztonsági előírások tiltják Szelep izolálása és független nyomáscsökkentő rendszerek igényelése.
Technológiai trendek és jövő Fejlemények
Digitális integráció
A modern PRV -k egyre inkább beépülnek Digitális megfigyelő és vezérlő rendszerek. Az intelligens szelepek képesek kommunikálni Állapot, megjósolja a karbantartási igényeket, és automatikusan optimalizálja a teljesítményt.
Fejlett anyagok
Az új anyagok jobban ellenállnak a korróziónak és hosszabb ideig tart durva környezetben. Ezek az anyagok csökkentik a karbantartást követelmények és javítják a megbízhatóságot.
Szimuláció és modellezés
A számítógépes szimulációk segítenek a mérnökök tervezésében Jobb szeleprendszerek és előrejelzés a teljesítmény előrejelzése különböző körülmények között. Ez csökkenti a drága fizikai tesztelés szükségességét.
Környezetvédelmi megfontolások
Az újabb szelepek minimalizálják a kibocsátásokat és környezeti hatás, miközben fenntartja a biztonsági teljesítményt. Ez különösen az Fontos a kémiai feldolgozásban és az olaj finomításában.
Nyomáscsökkentő szelep működési állapota magában foglalja mind az egyensúlyi állapotú paramétereket (például a beállított nyomást és az áramlási kapacitást), és Átmeneti válasz jellemzők (például a nyitási idő és a túlfeszültség védelme). A megbízhatóság a megfelelő szabványok betartásától, a rendszeres karbantartástól és Egyre inkább az intelligens megfigyelő rendszerek.
Fontos felfedezések a legújabb kutatásokból:
A tervezéshez és a kiválasztáshoz:
Üzemeltetéshez és karbantartáshoz:
A szabályozási megfelelés érdekében:
Az üzleti támogatáshoz:
Ezen ajánlások követésével és A nyomáscsökkentő szelep kezelésének átfogó megközelítésének fenntartása, A szervezetek biztosíthatják a biztonságos, megbízható és költséghatékony műveleteket Az összes szabályozási követelmény teljesítése.
A nyomáscsökkentő szelep jövője A technológia ígéretesnek tűnik, az intelligens megfigyelés, a prediktív karbantartás és a A fejlett anyagok továbbra is javítják a biztonságot és a megbízhatóságot. Tartózkodás Tájékoztatva ezekről a fejleményekről és a bevált gyakorlatok végrehajtásáról Alapvető fontosságú a versenyelőny fenntartásához, miközben a legmagasabb biztosítja a biztonság szintje.
