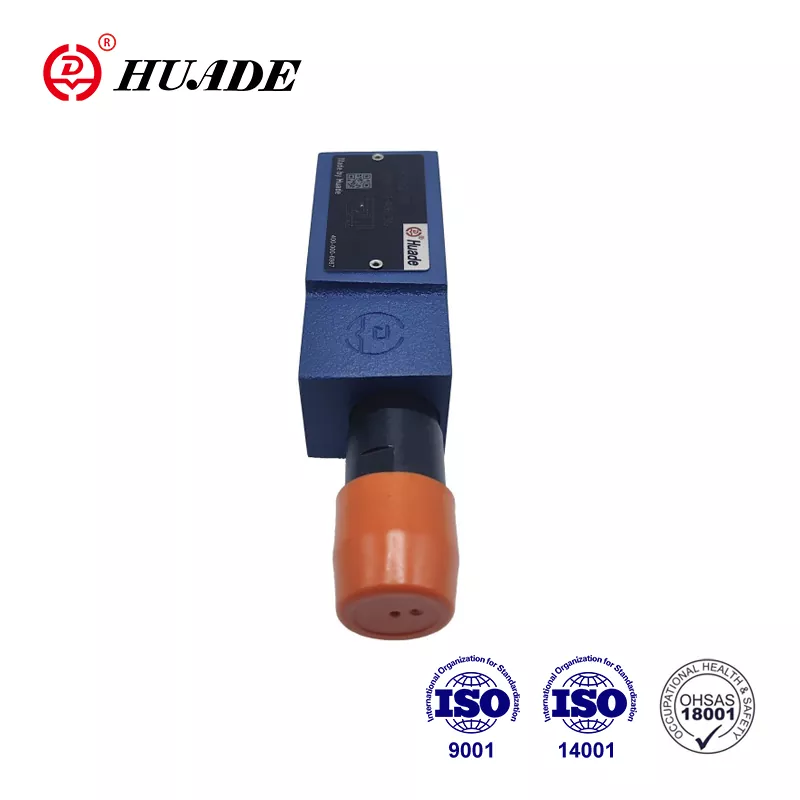

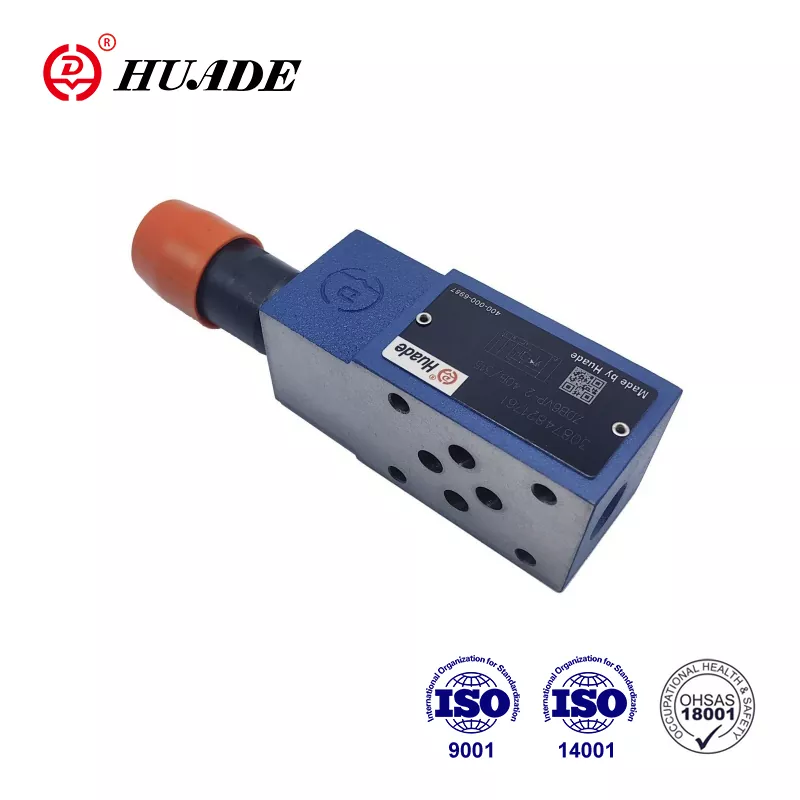

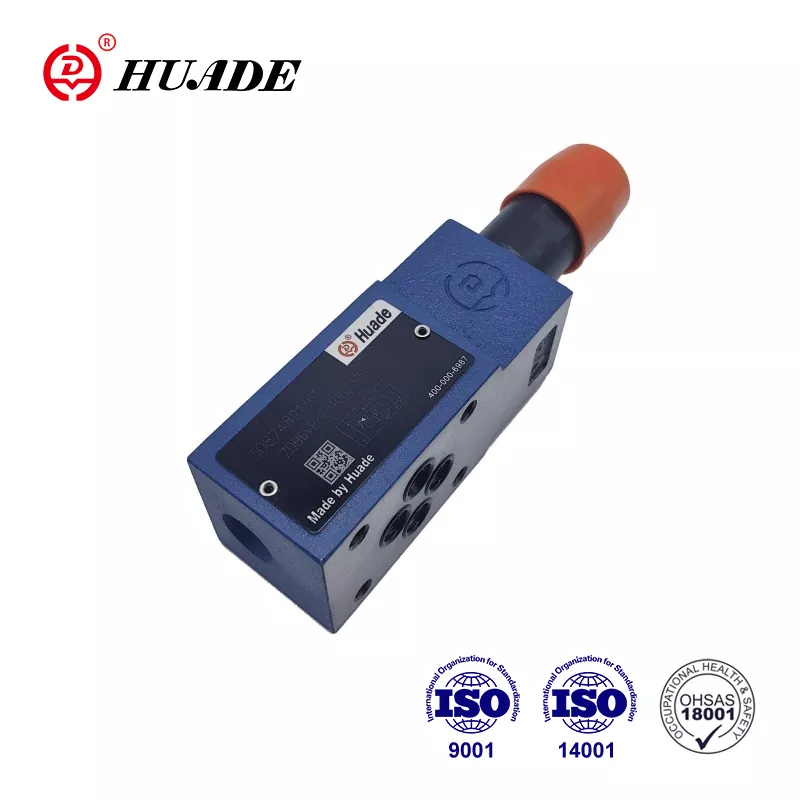

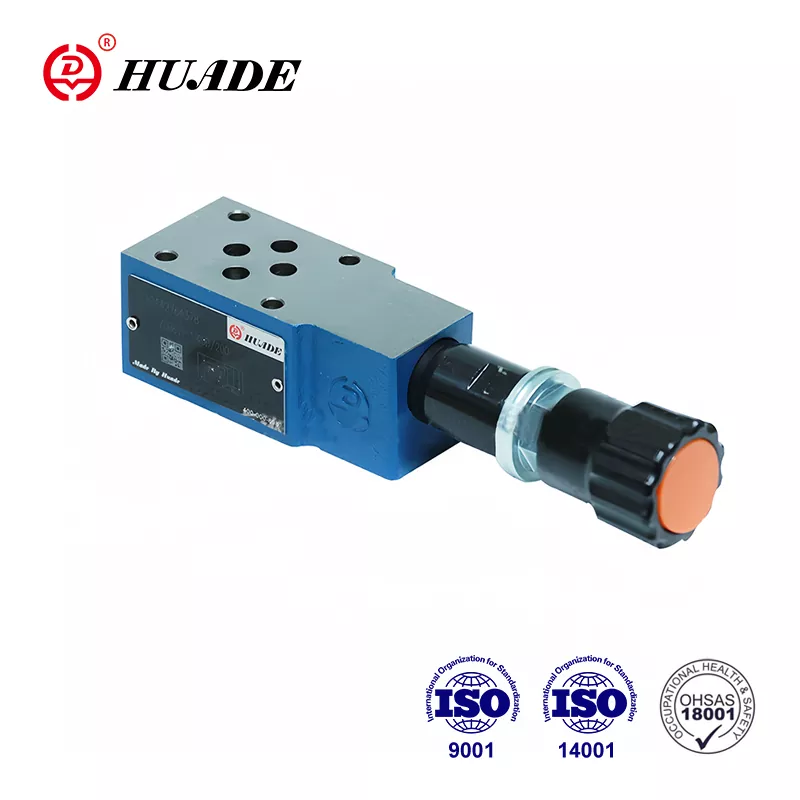

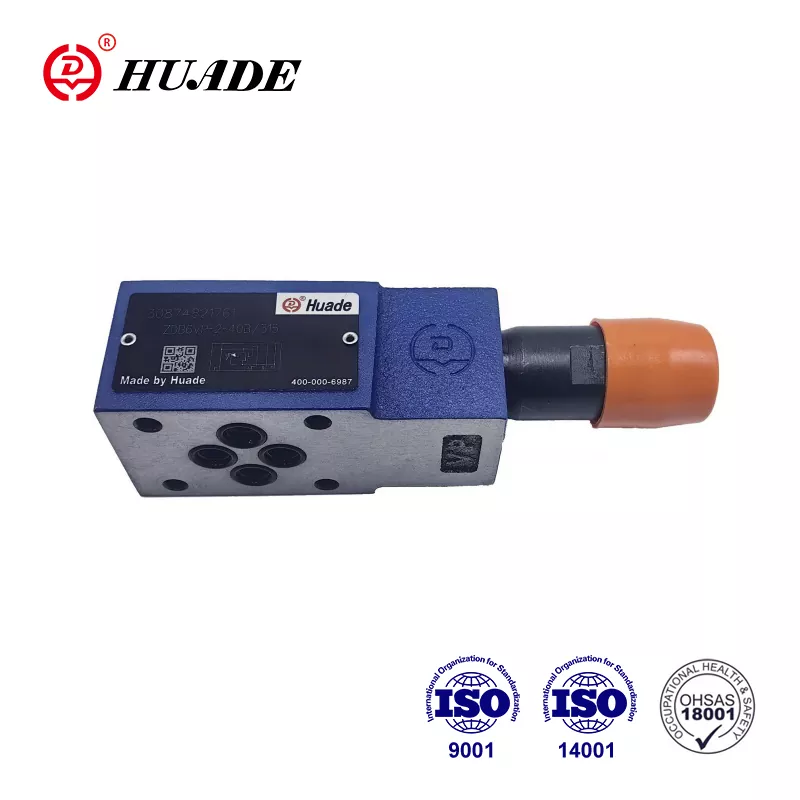

A ZDB 6 nyomáscsökkentő szelep helyettesítheti a Rexroth® által kínált termékeket. A helyzet az, hogy a Huade Hydraulicnak két hosszú távú együttműködése volt a Rexroth-tal. Ez az együttműködés lehetővé teszi, hogy a Huade® nyomásszelepek teljesítmény, minőség és kompatibilitás tekintetében elérjék a Rexroth termékekével azonos szintet. A gyár megfelelt az ISO9001, ISO14001 és OH SAS18001 szabványoknak. A gyári gyár nagy termelési skálával rendelkezik, amely hatékonyan szabályozza a költségeket, és költséghatékony és praktikus hidraulikus nyomásszelepeket biztosít az ügyfeleknek. Megbízható és stabil teljesítményének köszönhetően a Huade® hidraulikus termékeket széles körben használják a katonai és tengeri iparban.
|
Nyomásos folyadék |
Ásványi olaj (NBR tömítéshez) vagy foszfát-észter (FPM tömítéshez) |
|
|
Folyadéknyomás - hőmérséklet-tartomány (℃) |
-30+80 |
|
|
Viszkozitási tartomány (mm/s) |
10-800 |
|
|
A folyadék szennyezettségének mértéke |
A szennyezettség megengedett legnagyobb mértéke |
|
|
Üzemi nyomás, max. (MPa) |
31,5-ig |
|
|
Nyomás állítható, max. beállítás (MPa) |
5-ig, 10-ig, 20-ig, 31,5-ig |
|
|
Áramlás, max. (L/perc) |
60-ig |
|
|
Súly |
Típus: ZDB 6 (Kg) |
kb.1 |
|
Z2DB típus 6 (kg) |
kb. 1.2 |
|
Jellemzők:
▶ Szendvicspanel szelep
▶ 4 nyomástartomány
▶ 5 áramköri lehetőség
▶ Egy vagy két nyomáscsökkentő patronnal
▶ 4 állítóelem.
· Forgógomb
·Hatszögletű hüvely és védősapka
·Zárható forgatógomb skálával
·Zárható forgatógomb
Alkalmazás:
A ZDB 6 nyomáscsökkentő szelep a hidraulikus rendszeren belüli nyomás korlátozására szolgál.
A ZDB és Z2DB típusú nyomáscsökkentő szelepek kísérleti működtetésűek és szendvicslemezes kivitelűek.
Alapvetően a házból (7) és egy vagy két nyomáscsökkentő szeleppatronból állnak.
A rendszernyomást a beállító elem (4) segítségével lehet beállítani.
Nyugalmi állapotban a szelep zárva van. Az A portban lévő nyomás az orsóra (1) hat. Ezzel egyidejűleg a nyomás a 2 nyíláson keresztül az orsó (1) rugós oldalára, a nyíláson (3) keresztül pedig a 6 vezérlőfejre jut. Ha az A nyílásban a nyomás a rugóra (5) beállított érték fölé emelkedik, a vezérlőpofa (6) kinyílik. A folyadék most az orsó (1), a nyílás (3) és a csatorna (8) rugóval terhelt oldaláról a T nyílásba áramolhat. A keletkező nyomásesés ezután megmozgatja az orsót (1), ami az A és T közötti csatlakozást nyitja meg, miközben a rugóra (5) beállított nyomás megmarad.
A két rugókamrából a pilótaolaj kívülről tér vissza a tartályba a T porton keresztül.
A ZDB 6 nyomáscsökkentő szelep felépítése és szimbólumai
1.A folyadékot szűrni kell. A szűrő minimális finomsága 20 ㎛.
2. A tartálynak tömítettnek kell lennie, és légszűrőt kell felszerelni a levegő bejáratára.
3. Termékek allemez nélkül a gyár elhagyásakor, ha szükség van rájuk, kérjük, külön rendelje meg.
4. A szeleprögzítő csavaroknak nagy intenzitásúnak kell lenniük (10.9 osztály). Kérjük, válassza ki és használja őket a mintakönyvben felsorolt paraméterek szerint.
5. A szelephez kapcsolódó felület érdessége szükséges A felületi érdesség 0,8.
6. Az illesztődarab felületi kiképzése 0,01/100 mm legyen.
