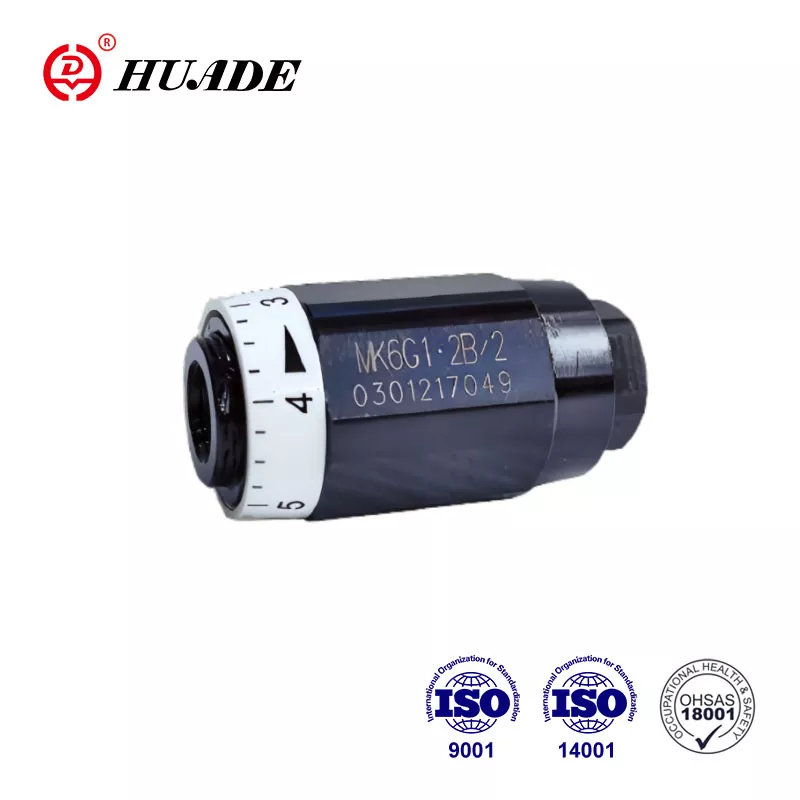

Az Mk szeleptípusok nyomás- és viszkozitásfüggő fojtószelep-visszacsapó szelepek. Ez a Huade Hydraulic által gyártott szelep a legszélesebb körben használt áramlási szelep. A Huade® hidraulikus áramlási szelepek sok fogyasztót vonzottak. A Huade jól ismert védjegy Kínában. A gyárban több mint 750, a világ minden tájáról importált gép található a termékminőség szigorú ellenőrzése érdekében. Az MK fojtószelep-visszacsapó szelepek termékcsomagolása testreszabható, például szabványos kartondobozok, vákuumcsomagolások vagy rétegelt lemez dobozok használatával.
|
Műszaki adatok (ezeken a paramétereken kívüli alkalmazások esetén kérjük, forduljon hozzánk!) |
|||||||
|
Méret |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
Maximális áramlás (L/perc) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
Nyomás (MPa) |
31,5-ig |
||||||
|
Repedési nyomás (MPa) |
0,05 (MK típus) |
||||||
|
Nyomásos folyadék |
Ásványi olaj vagy foszfát-észter |
||||||
|
Viszkozitási tartomány (mm ²/s) |
10-től 800-ig |
||||||
|
Nyomásfolyadék hőmérséklet-tartomány (℃) |
-30 és +80 között |
||||||
Jellemzők:
▶ Alkalmas közvetlen beépítésre
▶ Nyomás- és viszkozitásfüggő
Alkalmazás:
Ez a szelep egy cső alakú fojtószelep visszacsapó szelep, amely közvetlenül a csővezetékre van felszerelve. A szelep fojtószelep-nyílása axiális háromszög alakú hornyos szerkezettel rendelkezik, és 7 specifikációval és két csatlakozómenettel rendelkezik. Az MK fojtószelep fő funkciója a hajtómű sebességének szabályozása.
A szelepen fojtó irányban áthaladó áramlásnál a rugó és a folyadék rányomja a szeleptányért az ülésére, így blokkolja az áramlást. A folyadék az oldalsó fúráson keresztül a fojtópontba áramlik, amely a ház (2) és az állítható hüvely (1) között van kialakítva. Ellenkező irányban a folyadéknyomás hat a fúvóka homlokoldalára, így felemeli azt az üléséből, ill. lehetővé teszi a folyadék szabad, fojtatlan áramlását a szelepen keresztül. Ugyanakkor a gyűrű alakú hézagon átáramló folyadék egy része a kívánt öntisztító hatást fejti ki.
MK típusú fojtószelep visszacsapó szelep felépítése
MK típusú fojtószelep visszacsapó szelep szimbólumai
