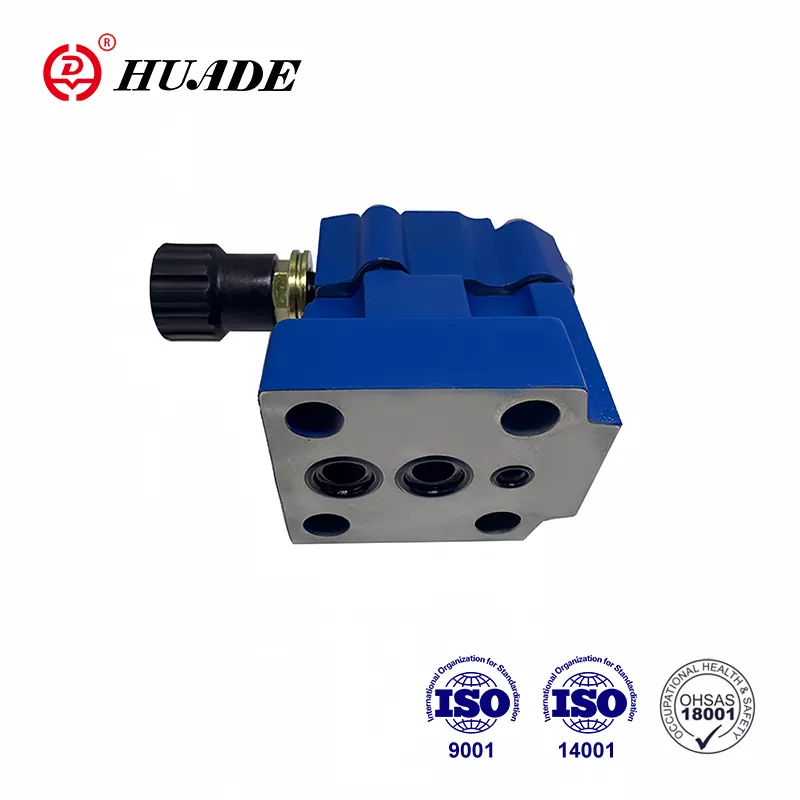

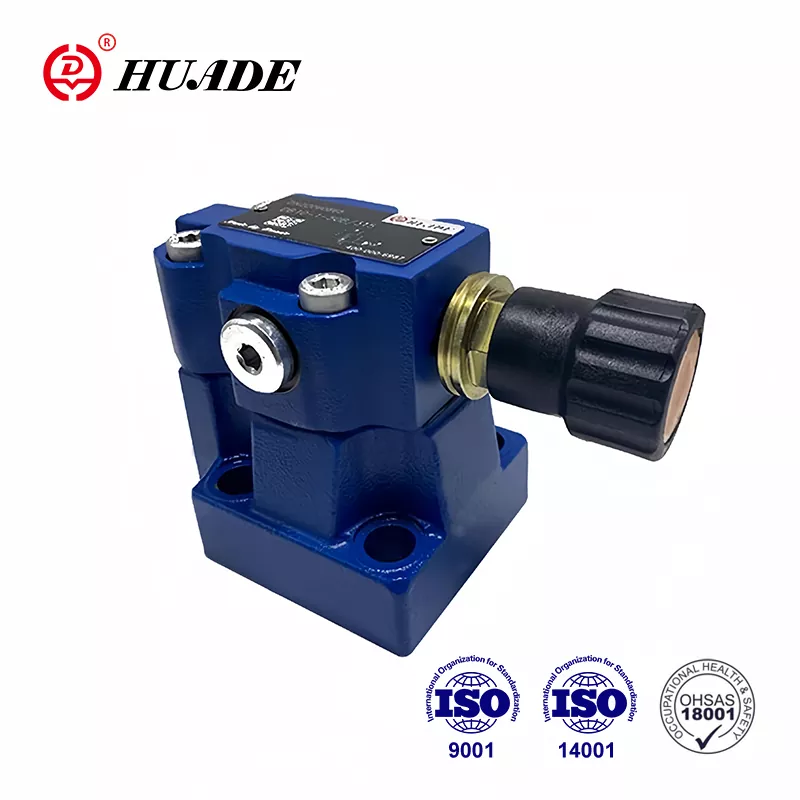

Nyomáscsökkentő szelep DB 20

Más hasonló termékekkel összehasonlítva a Huade® nyomáscsökkentő szelepek technológiailag fejlettebbek és tartósabbak ezen a területen. A DB 20 típusú szelepek helyettesíthetik a Rexroth által kínált DB 20-at. A gyár elkötelezett amellett, hogy az ügyfeleknek kiváló minőségű és stabil hidraulikus nyomásszelepeket biztosítson. Több mint 750 fejlett gyártóberendezést vezetett be a világ minden tájáról. A gyár megfelelt az ISO9001, ISO14001 és OH SAS18001 szabványoknak. A Huade® hidraulika szelepek viszonylag olcsók a világhírű márkákhoz képest. Kiváló minőségének és alacsony árának köszönhetően a Huade Hydraulic sok vásárlót vonzott itthon és külföldön, és elnyerte a fogyasztók széles körű elismerését.

A DB 20 nyomáscsökkentő szelep termékparamétere

A DB 20 nyomáscsökkentő szelep termékjellemzői és alkalmazása

Jellemzők:

▶ Aljzatlemez szerelés

▶ Portolási minta DIN 24 340, E,ISO 6264 és CETOP - RP 121H forma szerint

▶ Csőcsatlakozás

▶ Helyezze be a csatlakozást

▶ Három beállító elem:

. Forgó gomb

. Hex. fejű csavar védőkupakkal

. Zárható forgatógomb skálával

▶ Mágneses ürítés a beépített irányított orsószelepen keresztül

A DB 20 nyomáscsökkentő szelep funkciója, szakasza és szimbólumai

Általános

Típusok A DB nyomásszelepek pilóta működtetésű nyomáscsökkentő szelepek.

A szabályozási nyomás korlátozására szolgálnak.

A nyomáscsökkentő szelepek (DB) főként a fő szelepből (1) és a fő orsószerelvényből (3) és a nyomásszabályozó elemmel ellátott előtétműködtető szelepből (2) állnak.

DB típusú nyomáscsökkentő szelep

Az A portban lévő nyomás a fő orsóra (3) hat. Ugyanakkor nyomást fejtenek ki a (4) és (5) nyílással ellátott vezérlővezetékeken (6) és (7) a főorsó (3) rugós oldalán és a golyón (8) ) a vezérlőszelepben (2). Ha az A nyílásban a nyomás meghaladja a rugóra (9) beállított szelepet, a golyó (8) a rugóval (9) szemben kinyílik.

Ennek jele belülről érkezik a vezérlővezetékeken (10) és (6) az A porton keresztül. A nyomófolyadék a főorsó (3) rugós oldalán most a vezérlővezetéken (7) és a nyílás furatán (11) keresztül áramlik. ) és a golyót (8) a rugókamrába (12). A DB...50B/...típusnál belülről a vezérlővezetéken (13) keresztül folyik a tartályba, vagy a DB..50/..Y..típusnál kívülről a vezérlővezetéken (14) keresztül. A (4) és (5) nyílások miatt a fő orsón (3) nyomásesés lép fel, az A port és a B csatlakozó nyitva van. Most a nyomófolyadék az A nyílásból a B nyílásba áramlik, miközben fenntartja a beállított üzemi nyomást.

A nyomáscsökkentő szelep tehermentesíthető vagy más nyomásra kapcsolható (második nyomásfokozat) az „X” (15) csatlakozón keresztül.

DB...50B szerkezete

DB...50B jelképe

Értesítés

1.A folyadékot szűrni kell. A szűrő minimális finomsága 20 ㎛.

2. A tartálynak tömítettnek kell lennie, és légszűrőt kell felszerelni a levegő bejáratára.

3. Termékek allemez nélkül a gyár elhagyásakor, ha szükség van rájuk, kérjük, külön rendelje meg.

4. A szeleprögzítő csavaroknak nagy intenzitásúnak kell lenniük (10.9 osztály). Kérjük, válassza ki és használja őket a mintakönyvben felsorolt ​​paraméterek szerint.

5. A szelephez kapcsolódó felület érdessége szükséges A felületi érdesség 0,8.

6. Az illesztődarab felületi kiképzése 0,01/100 mm legyen.
