A Rexroth-tal 1979 óta kétszer együttműködve a Huade beépítette a Rexroth legmodernebb technológiáját. A Huade® WMU szelep teljesen helyettesítheti a Rexroth által kínált modellt. Jó minőséggel és alacsonyabb árral versenyképes. Minden irányított szelepre egy év garancia vonatkozik, és a garanciális időszak alatt ingyenes karbantartási szolgáltatásokat vehet igénybe. A Huade több mint 750 darab gyártóberendezést üzemeltet, amelyeket az Egyesült Államokból, Japánból, Németországból és Svájcból importálnak. Nagy hangsúlyt fektet a minőségre. A gyár megfelelt az ISO9001, ISO14001 és OH SAS18001 szabványoknak. A Huade® hidraulikus szelepeket kiváló teljesítményük miatt széles körben használják a hadiiparban és más területeken.
|
Méret |
6 |
10 |
|||
|
Maximális |
A. B. P port (㎫) |
31,5-ig |
|||
|
T port (㎫) |
6-ra |
16-ig |
|||
|
Az A és B szimbólumokban a T portot leeresztő csatlakozásként kell használni |
|||||
|
Maximális áramlás (L/perc) |
60-ig |
120-ig |
|||
|
Áramlási keresztmetszet |
Q szimbólum esetén a névleges keresztmetszet 6%-a |
||||
|
W szimbólum esetén a névleges keresztmetszet 3%-a |
|||||
|
Nyomásos folyadék |
Ásványi olajok (NBR tömítéshez) ill |
||||
|
Nyomás folyadék hőmérséklet tartomány (℃) |
-30+80 |
||||
|
Viszkozitási tartomány (mm2/s) |
2,8 és 500 között |
||||
|
Súly (kg) |
kb.1.4 |
kb.3.3 |
|||
|
Működési erő a görgőkarnál |
nulla tartálynyomáson |
100-tól 121-ig |
két állású szelep |
70-től 140-ig |
|
|
(N) |
nyomáson |
184-től 205-ig |
három állású szelep |
70-től 175-ig |
|
Jellemzők:
▶ Közvetlen működtetésű irányított orsószelep állítható görgős működéssel
▶ A görgőkar-szerelvény 90°-ban lépcsőzhető
▶ A radiális erők megbízhatóan nyelődnek (30°-ig)
▶ 19 féle szabványos orsó funkció

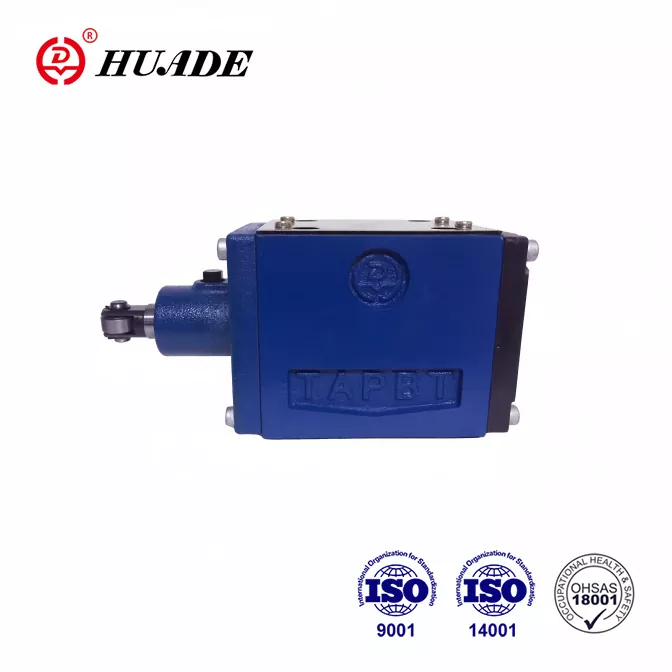

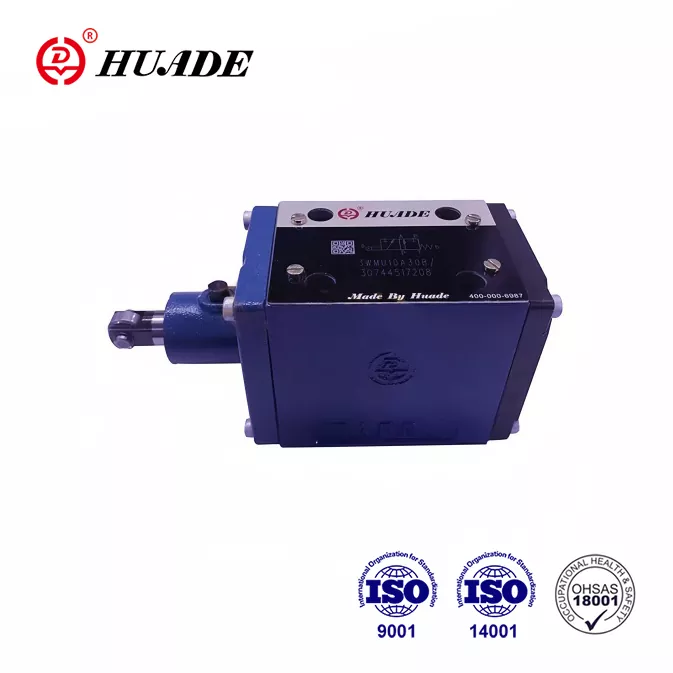

A WMU irányított szelepek görgős működtetésű irányszelepek. Alapvetően a házból (1), a görgőkarból (2), a vezérlőorsóból (3) és a visszatérő rugóból (4) állnak.
Dugaszolható fojtószelep szükséges, ha a megengedettnél nagyobb áramlás fordulhat elő, miközben a szeleporsó egyik helyzetből a másikba mozog. A dugaszolható nyílás az irányszelep P portjába van beszerelve.
A munkakörülmények korlátozottsága miatt a szelep áramlási sebessége a kapcsolási folyamat során meghaladhatja a jelleggörbéken megadott térfogatáramot. Ebben az esetben fojtószelep szükséges. A szelep P portjába vagy olajkörébe kell beszerelni.
