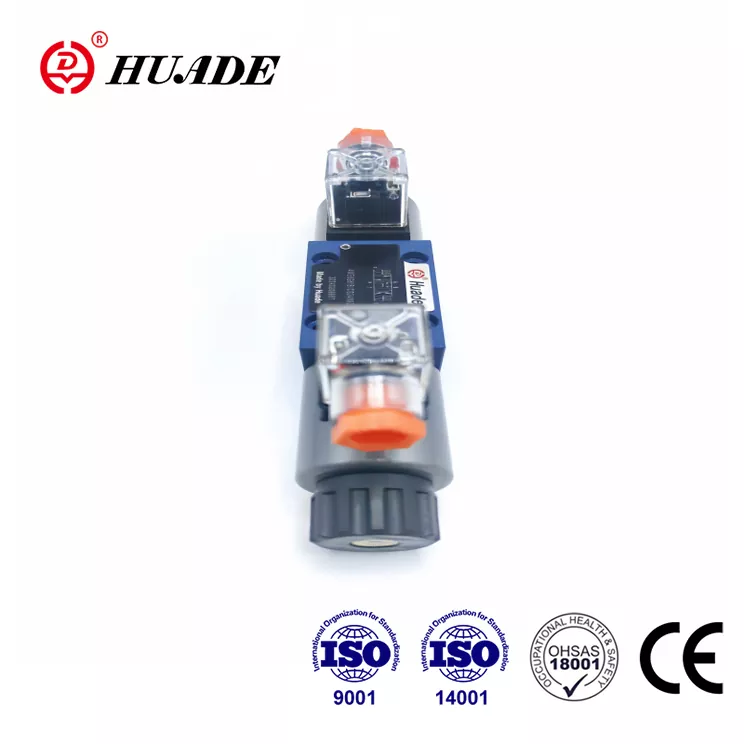

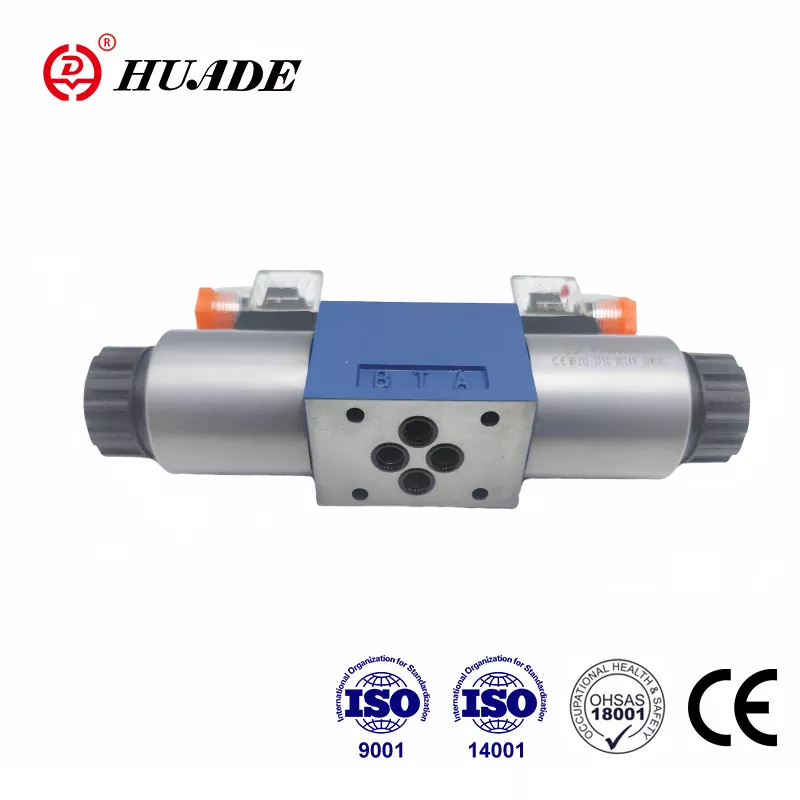

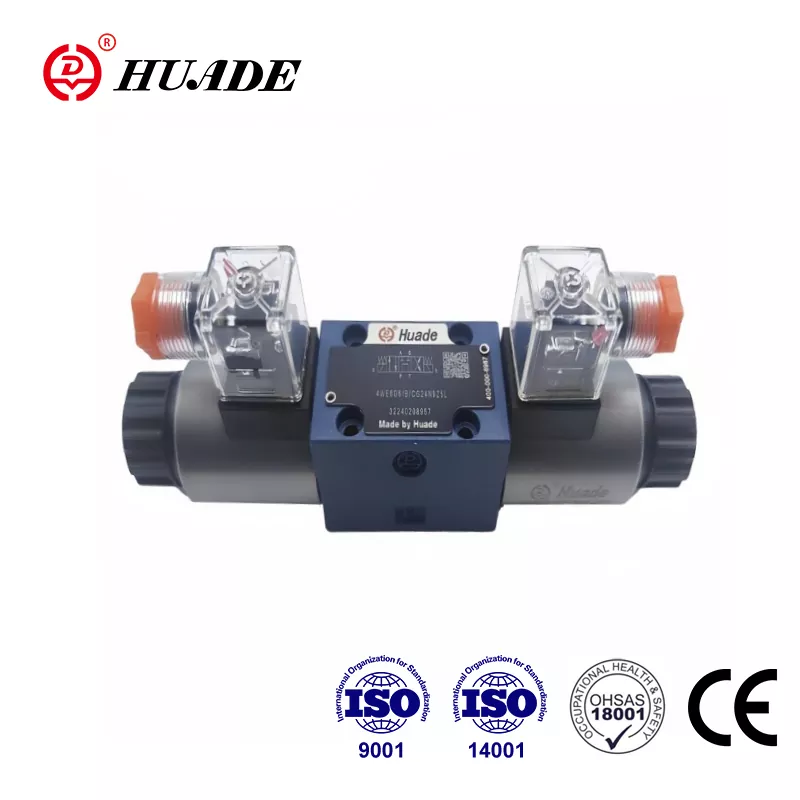

A Rexroth-szal folytatott együttműködés 1979-től kétszer, a Huade a Rexroth-i élvonalbeli technológiát építette be. A Huade Brand We 5 Directional Spool Valve megfizethető alternatíva ugyanazon modellnek, amelyet Rexroth kínál. A Huade több mint 750 darab gyártó berendezést üzemeltet, az USA -ból, Japánból, Németországból és Svájcból. A Huade nagy hangsúlyt fektet a minőségre annak biztosítása érdekében, hogy minden irányú szelep kiváló teljesítményű legyen. A mágnesszelep irányú szelep sorozatán átadta a CE tanúsítást. A K + F és a termeléskezelő rendszer megfelel az ISO9001, az ISO14001 és az ISO45001 számára. A huade márka hidraulikus szelepeit a katonai iparban és más kínai területeken széles körben használják a stabil teljesítmény miatt.
|
Hidraulikai adatok |
|||
|
Hidraulika folyadék |
ásványolajok vagy foszfát -észter |
||
|
Folyadékhőmérsékleti tartomány |
-30 ～+80 |
||
|
Viszkozitási tartomány (mm2/s) |
2,8–500 |
||
|
Működési nyomás, max. (㎫) |
A, B, P, P port |
T -kikötő |
|
|
legfeljebb 25 |
legfeljebb 6 |
||
|
Áramlási terület (0. váltási helyzet): |
W szimbólummal w |
Q szimbólummal |
|
|
kb. A névleges keresztmetszet 3%-a |
A névleges keresztmetszet kb. 6% -a |
||
|
Súly (kg) |
szelep |
A G115/01 részlemez |
A G96/01 részlemez |
|
kb .1.4 |
kb. |
kb. |
|
|
Elektromos adatok |
|||
|
AC feszültség (V) |
110 ， 220 ¢ 50 Hz -ben |
||
|
DC feszültség (V) |
12 、 24 、 110 |
||
|
Feszültségtípus |
AC |
DC |
|
|
Teljesítménykövetelmény (W) |
26 |
||
|
Tartóerő (VA) |
- |
46 |
|
|
Bekapcsoló teljesítmény (VA) |
- |
130 |
|
|
Szolgálati ciklus |
folytatódik |
||
|
Az idő bekapcsolása (MS) |
40 |
25 |
|
|
A szabadidők kapcsolása (MS) |
30 |
20 |
|
|
Környezetvédelmi hőmérséklet （℃） |
+50 |
||
|
Tekercs hőmérséklete （℃） |
+150 |
||
|
Kapcsolási frekvenciakiklusok (ciklusok/h) |
15000 |
7200 |
|
|
A DIN 40 050 védelmének típusa |
IP65 |
||
Jellemzők:
▶ Közvetlen mágnesszelepet működtetett irányított orsószelep
▶ Nedves csap DC vagy AC mágnesszelepek
▶ allemez csatlakozás
Alkalmazás:
A WE5 típusú irányított szelepek mágnesszelepen működtetett irányú orsószelepek. Vezérlik a folyadék kezdetét, leállítását és irányát. Ezt a szelepet széles körben használják különféle hidraulikus rendszerekben és különféle nyomószelepek pilóta szelepeiben.
Ezek az irányított szelepek alapvetően a házból (1), egy vagy két mágnesszelepből (2), a kontroll orsóból (3) és egy vagy két visszatérő rugóból (4) állnak.
A kontroll orsó (3) a visszatérő rugó (4) tartja a központi vagy a kezdeti helyzetben (kivéve a fogva tartott orsókat). A kontroll orsó (3) nedves tű mágnesszelepekkel (2). Energizált állapotban. A mágnesszelep (2) ereje a (5) dugattyún keresztül működik a kontroll orsón (3), és ugyanazt a nyugalmi helyzetéből a kívánt végpozícióba váltja. Így kiválasztják a szükséges áramlási mintát P -től A -ig és B -ig T vagy P - B és A -tól T -ig. Amikor a (2) mágnesszelepet nem működnek, akkor a (3) kontroll orsó a visszatérési rugó (4) révén visszatér a semleges helyzetébe. A fedett kézi felülbírálást úgy biztosítják, hogy a (3) vezérlő orsó működjön a mágnesszelep energiája nélkül.
Típus 4WE5N 6,0b/o ...
Ez a verzió egy irányított szelep, 2 kapcsolóhelyiséggel és 2 mágnesszeleptel, reteszelés és rugók nélkül. Nincs meghatározott kapcsolási helyzet a definierizált állapotban.
Típus 4We5N 6.0b/..
Ez a verzió egy irányított szelep, 2 kapcsolóhely, 2 mágnesszelep és egy retens. Így a releváns kapcsolási pozíciók rögzítettek, és a mágnesszelep folyamatos energiája nem szükséges.
A We 5 szerkezeti diagramja
