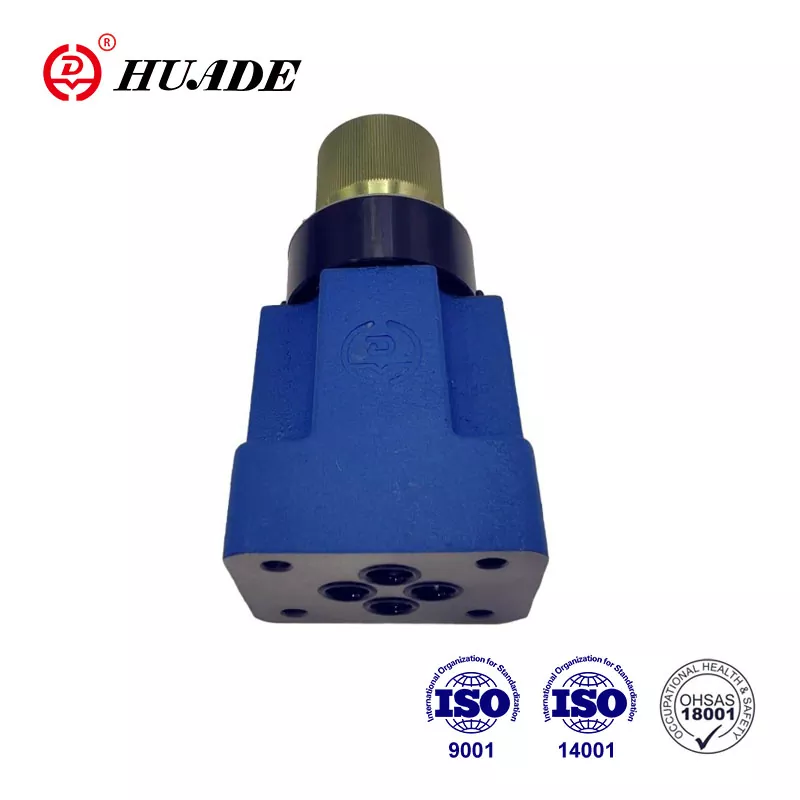

Kétirányú hidraulikus áramlás -szabályozó szelep: Teljes útmutató

A kétirányú hidraulikus áramlás -szabályozó szelep a hidraulikus rendszerek kritikus eleme, amely szabályozza, hogy a folyadék milyen gyorsan mozog az áramkörön. Gondolj rá, mint egy vízcsapot - megfordíthatja, hogy ellenőrizze, mennyi víz folyik ki. A hidraulikus rendszerekben ezek a szelepek szabályozzák a gépek, például kotrógépek, fröccsöntőgépek és gyári berendezések sebességét.

Miért számít az áramlásszabályozás a hidraulikus rendszerekben?

Bármely hidraulikus rendszerben három dolog elengedhetetlen:

• Nyomás- Meghatározza, hogy mekkora erőt vagy hatalmat kap
• Irány- Ellenőrzések, hogy a dolgok hogyan mozognak
• Folyik- Ellenőrzi, hogy a dolgok milyen gyorsan mozognak

Hogyan működik egy kétirányú hidraulikus áramlás -szabályozó szelep?

A szelep alaprészei

Minden kétirányú hidraulikus áramlás -szabályozó szelep rendelkezik ezeknek a fő alkatrészeknek:

• Szeleptest- A külső héj, amely csatlakozik a hidraulikus vonalakhoz
• Fojtószelepnyílás- egy kis rés, amelyen a folyadék átfolyik
• Vezérlőelem- mozog, hogy a rés nagyobb vagy kisebb legyen
• Beállítási mechanizmus- lehetővé teszi a szelep irányítását (kézi gomb vagy elektromos jel)
• Tavaszi- Segíti a szelep visszatérését a kiindulási helyzetbe

A tudomány az áramlásszabályozás mögött

Amikor a hidraulikus folyadék egy kis nyíláson átfolyik, akkor ellenállást hoz létre. Ez a hidraulikus sebességszabályozó elv az, ami ezeket a szelepeket működteti. Az alapképlet:

Ez azt jelenti:

• Nagyobb nyílás = több áramlás = gyorsabb sebesség
• Kisebb nyílás = kevesebb áramlás = lassabb sebesség
• Magasabb nyomás = több áramlás (ha a nyílás ugyanaz marad)

A hidraulikus hengerszelep alkalmazásához ez a kapcsolat közvetlenül szabályozza, hogy a dugattyú milyen gyorsan mozog. A hidraulikus motorvezérlő rendszerekben meghatározza a forgási sebességet.

Melyek a kétirányú hidraulikus áramlás -szabályozó szelepek típusai?

1.

Ezek a legalapvetőbb típusok. Úgy működnek, mint egy kézi vízcsap:

Hogyan működnek:Manuálisan beállít egy gombot a nyitó méretének megváltoztatásához

A legjobb:Egyszerű alkalmazások, ahol a pontos sebesség nem kritikus

2. Nyomás kompenzált áramlás -szabályozó szelepek

Ezek sokkal okosabbak. Automatikusan beállítják az áramlási állandó tartását, még akkor is, ha a nyomás megváltozik.

Hogyan működnek:Egy speciális mechanizmus megőrzi a nyomáskülönbséget a fojtószelep nyitási állandóján

A legjobb:Precíziós gépek, automatizált gyártósorok

3. Nyomás és hőmérséklet kompenzált szelepek

Ezek a legfejlettebb típusok. Ezek mind a nyomás, mind a hőmérsékleti változásokhoz igazodnak.

Hogyan működnek:Különleges anyagok a belső hőmérsékletváltozásokra reagálnak, és automatikusan állítsák be a szelepet

A legjobb:Repülőgép, tesztelő berendezések, kritikus alkalmazások

Melyik vezérlési módszert kell választania a hidraulikus áramlás -szabályozó szelephez?

Kézi vezérlés

Mi az:Kézi kerekek, gombok vagy csavarok, amelyeket kézzel fordítanak

Mikor kell használni:Egyszerű gépek, amelyeknek nincs szükség automatikus vezérlésre

Példák:Alapvető üzlet berendezések, kézi prések

Villamosenergia -szabályozás

Mágnesszelepek (be/ki)

• Funkció:Egyszerű be-/kikapcsoló vezérlés, mint egy fénykapcsoló
• Jó:Alapvető kezdési/leállítási műveletek
• Korlátozás:Nem tud biztosítani a sima sebességszabályozást

Arányos szelepek

• Funkció:Sima vezérlés elektromos jelek alapján (0-10 V vagy 4-20Ma)
• Válaszidő:50-80 Hz (elég gyors a legtöbb alkalmazáshoz)
• Jó:Fröccsöntés, általános automatizálás

Szervószelepek

• Funkció:Rendkívül pontos vezérlés pozíció-visszajelzéssel
• Válaszidő:150-200 Hz (nagyon gyors)
• Jó:Űrrepülés, nagy pontosságú gyártás

Teljesítmény -összehasonlítás

Vezérlőtípus	Pontosság	Sebesség	Költség	A legjobb felhasználás
Kézikönyv	Alacsony	Lassú	Alacsony	Egyszerű felszerelés
Szolenoid	Alacsony	Gyors	Alacsony	Be-/kikapcsoló vezérlés
Arányos	Közepes magas	Közepes	Közepes	Általános automatizálás
Szervo	Nagyon magas	Nagyon gyorsan	Magas	Pontossági alkalmazások

Telepítés és rendszertervezés

Hol kell telepíteni egy kétirányú áramlás -vezérlő szelepet?

Három módon telepítheti az áramlási szabályozó szelepeket:

Bemeneti vezérlés (méter-in)

• Vezérli az olajat a hengerbe
• Jó a pozitív terhelésekhez (például az emelés)
• Kockázat: Kavitációt okozhat, ha nem megfelelően tervezték meg

Kimeneti vezérlés (méter-out)

• Szabályozza a hengerből kijönő olajat
• Jó negatív terhelésekhez (például a nehéz tárgyak leengedése)
• Jobb irányítást biztosít, de magasabb nyomást nyújt

Megkerülési vezérlés

• Extra olajat küld vissza a tartályba
• Kevésbé hatékony, de egyszerűbb
• Jó a változó sebességre szoruló alkalmazásokhoz

Tervezési tippek a legjobb teljesítmény érdekében

• Méret helyesen:Válasszon olyan szelepeket, amelyek maximális nyílásuk 20-80% -ánál működnek
• Tartsa az olajat tisztán:Használjon megfelelő szűrést (ISO 4406 szabvány)
• Fontolja meg a hőmérsékletet:Győződjön meg arról, hogy a szelepek a hőmérsékleti tartományban működnek
• Karbantartási terv:Hagyjon helyet a szelep beállításához és cseréjéhez

Valós alkalmazások

Gyártóberendezés

Fröccsöntő gépek

• Használjon arányos szelepeket a pontos sebességszabályozáshoz
• Több sebességű stádium a ciklus különböző részeire
• Energiát takarít meg és javítja a termék minőségét

Szerszámgép

• Gyors megközelítés, lassú takarmány, gyors visszatérési ciklusok
• CAM-operált szelepek az automatikus sebességváltáshoz
• Javítja a felületi kivitel és a szerszám élettartamát

Mobil berendezés

Kotrógépek és rakodók

• Áramlásmegosztás több funkció között
• Terhelésérzékelő rendszerek a hatékonyság érdekében
• Zökkenőmentes kezelővezérlés

Daruk és emelőberendezések

• A terhelőszelepek megakadályozzák az ellenőrzött csökkenést
• Pontos sebességszabályozás a biztonság érdekében
• Sürgősségi csökkentési képesség

Űrrepülés és védelem

• Könnyű szervószelepek
• Magas megbízhatóság szélsőséges körülmények között
• Pontos vezérlés a repülési felületekhez

A jobb szelep kiválasztása: lépésről lépésre vezető útmutató

A legnépszerűbb gyártók és termékek

Vezető márkák

Bosch Rexroth

• 2FRM és 2FRE sorozatú szelepek
• Ipari szabvány a pontosságra
• Kiváló műszaki támogatás

Parker Hannifin

• Colorflow sorozat színkódolt beállító gyűrűkkel
• Széles méretű és lehetőségek tartománya
• Jó elérhetőség világszerte

Kikötőhidrát

• DSJ és SF sorozatú szelepek
• Moduláris kialakítás az egyszerű integráció érdekében
• Nagynyomású képességek

Eaton

• Korda szelepek (SICV sorozat)
• Űrmegtakarító minták
• Többfunkciós képességek

Danfoss

• PVG arányos szelepcsoportok
• Mobil berendezésekhez tervezték
• Testreszabható megoldások

Mit kell keresni vásárláskor

• A műszaki előírások megfelelnek az Ön igényeinek
• Jó műszaki dokumentáció
• Helyi szolgáltatás és támogatás
• Ésszerű átfutási idő
• Versenyképes árazás
• Bizonyított megbízhatóság az iparágban

Az áramlásszabályozó technológia jövőbeli trendei

Intelligens szelepek és az IoT integrációja

A modern szelepek okosabbak:

• Beépített érzékelők a megfigyeléshez
• Vezeték nélküli kommunikációs képességek
• Prediktív karbantartási riasztások
• Távoli beállítás és megfigyelés

Fejlett anyagok

Az új anyagok szelepeket készítenek:

• Ellenállóbb a kopás iránt
• Jobb szélsőséges hőmérsékleten
• Hosszabb ideig tartó
• Hatékonyabb

Energiahatékonysági fókusz

Az új tervek összpontosítanak:

• Az energiahulladék csökkentése
• Jobb hőgazdálkodás
• Javított hatékonysági besorolások
• Környezetvédelmi megfelelés

Általános problémák és megoldások

Probléma	Megoldás
A sebesség a terheléstől függően változik	Frissítés a nyomás kompenzált szelepre
Rossz válaszidő	Ellenőrizze, hogy van -e levegő a rendszerben, fontolja meg a szervo szelepet
Szelepvadászat vagy oszcilláció	Adjon hozzá csillapítást, ellenőrizze a rendszer merevségét
Túlzott hőtermelés	Ellenőrizze a szelep méretezését, fontolja meg a bypass vezérlést
Következetlen teljesítmény	Javítsa az olajszűrést, ellenőrizze a kopott alkatrészeket

Karbantartás és hibaelhárítás

Rendszeres karbantartási feladatok

• Ellenőrizze az olajtisztosságot- Rendszeresen módosítsa a szűrőket
• Figyelje az üzemi hőmérsékletet- Tartsa a gyártói korlátokon belül
• Ellenőrizze a külső szivárgásokat- A cím azonnal
• Vizsgálati válaszidő- Hasonlítsa össze a kiindulási mérésekkel
• Kalibrálja a vezérlőjeleket- Biztosítsa a pontosságot az idő múlásával

Figyelmeztető jelek, amelyeket figyelni kell

• Lassú válasz
• Következetlen sebesség
• Szokatlan zajok
• Külső szivárgás
• Túlzott hő

Költség megfontolások

Kezdeti költségek

• Egyszerű fojtószelepszelepek: 50 USD-200 USD
• Arányos szelepek: 300–1,500 USD
• Szervo szelepek: 1000–5000 USD+

Hosszú távú költségek

• Energiahatékonysági megtakarítás
• Csökkentett karbantartás
• Javított termékminőség
• Kevesebb állásidő

ROI -tényezők

• Termelési sebességjavítások
• Minőségi következetesség
• Energiamegtakarítás
• Karbantartás csökkentése

Következtetés

A hidraulikus áramlás -szabályozó szelepek 2 útja elengedhetetlen a hidraulikus rendszerek sebességének szabályozásához. A kulcs a megfelelő típus kiválasztása az alkalmazáshoz:

• Egyszerű fojtószelepszelepekAlapvető, olcsó alkalmazásokhoz
• Nyomáskompenzált szelepekA következetes teljesítményért
• SzervószelepekA legmagasabb pontossági igényekhez

Ne feledje, hogy a szelep csak egy része a hidraulikus rendszernek. A siker a megfelelő rendszer -tervezéstől, a helyes méretezéstől, a jó karbantartástól és a jó hírű gyártók közül a minőségi alkatrészek kiválasztásától függ.

A rossz választás költsége: Mi történik, ha tévedsz

A helytelen áramlás -szabályozó szelep kiválasztása komoly problémákhoz és drága következményekhez vezethet:

Teljesítmény kérdései:

• Következetlen sebesség- A gépeid nem fognak megbízhatóan működni
• Rossz minőségű termékek- következetlen gyártási folyamatok
• Biztonsági kockázatok- A kiszámíthatatlan gépi viselkedés baleseteket okozhat

Pénzügyi hatás:

• Energiahulladék- A rosszul illeszkedő szelepek 15-30% -kal növelhetik az energiafogyasztást
• Korai berendezés meghibásodása- A helytelen szelep méretezése túlzott kopást okoz a szivattyúkon, a hengereknél és a motorokban
• A termelési késések- A megbízhatatlan hidraulikus sebességszabályozás leálláshoz vezet és elmulasztott határidőkhöz
• Karbantartási költségek- A helytelen szelepek gyakoribb kiszolgálásra és cserére van szükségük

Rendszerre kiterjedő problémák:

• Hőfelszerelés- A nem hatékony szelepek felesleges hőt generálnak, csökkentve az olaj élettartamát
• Szivattyúkárosodás- A helytelen áramlásszabályozás szivattyú kavitációt vagy túlmelegedést okozhat
• Hidraulikus henger szelep eltérés- A nem megfelelő méretű károk pecsételéseit és belső szivárgást okoznak

Függetlenül attól, hogy új gépet épít, akár egy meglévő frissítést, ezeknek az alapok megértésének megértése segít a helyes választásban, és a legjobb teljesítményt nyújtja a hidraulikus rendszeréből.

További források

A részletesebb műszaki információkért olvassa el:

• Gyártó webhelyek (Bosch Rexroth, Parker, Hawe)
• ISO 1219 hidraulikus szimbólumok szabvány
• Hidraulikamérnöki kézikönyvek
• Helyi hidraulikus forgalmazók az alkalmazás támogatására

Ez az útmutató alapot nyújt a kétirányú hidraulikus áramlás -szabályozó szelepek megértéséhez. Konkrét alkalmazásokhoz mindig konzultáljon a hidraulikus mérnökökkel, és kövesse a gyártói ajánlásokat.
