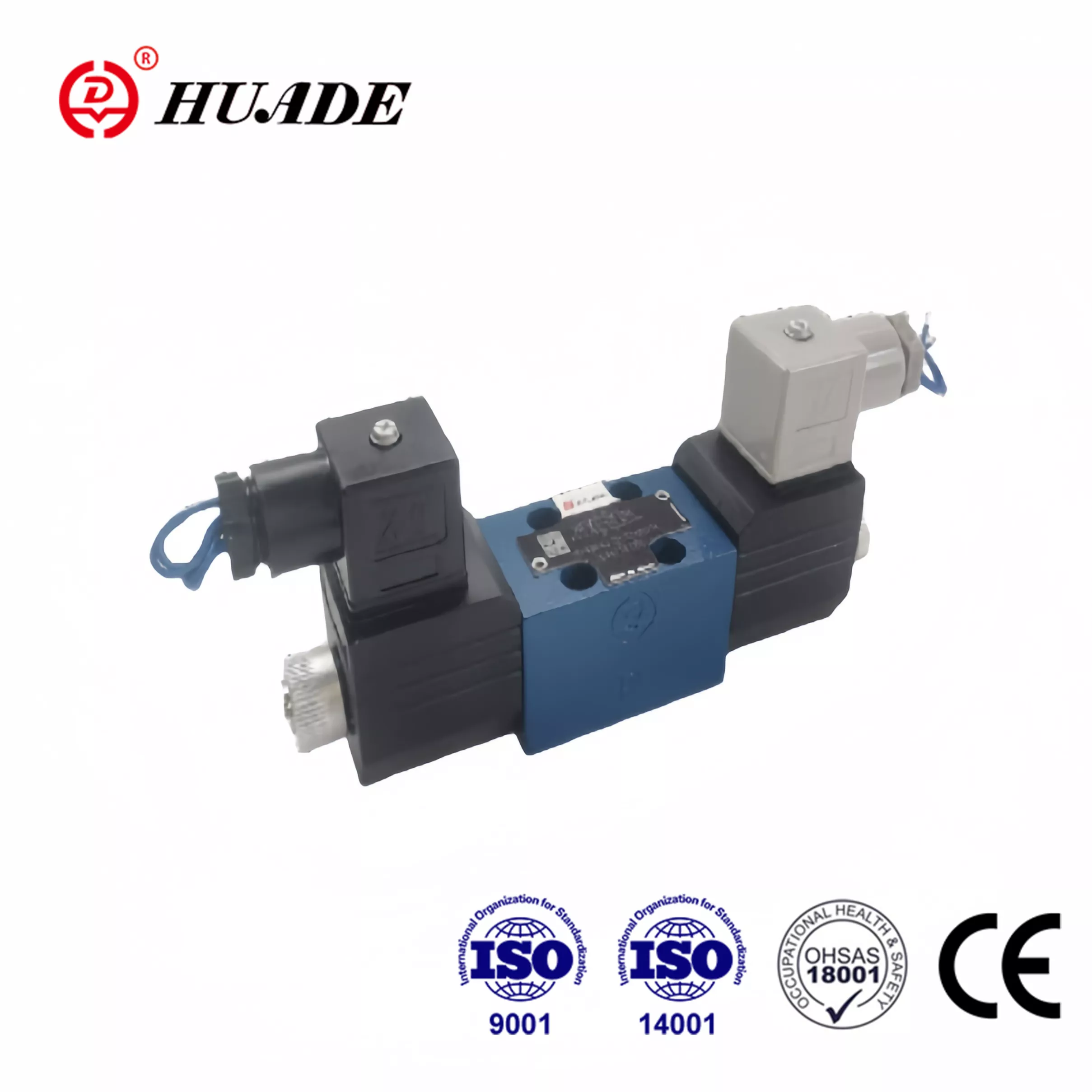

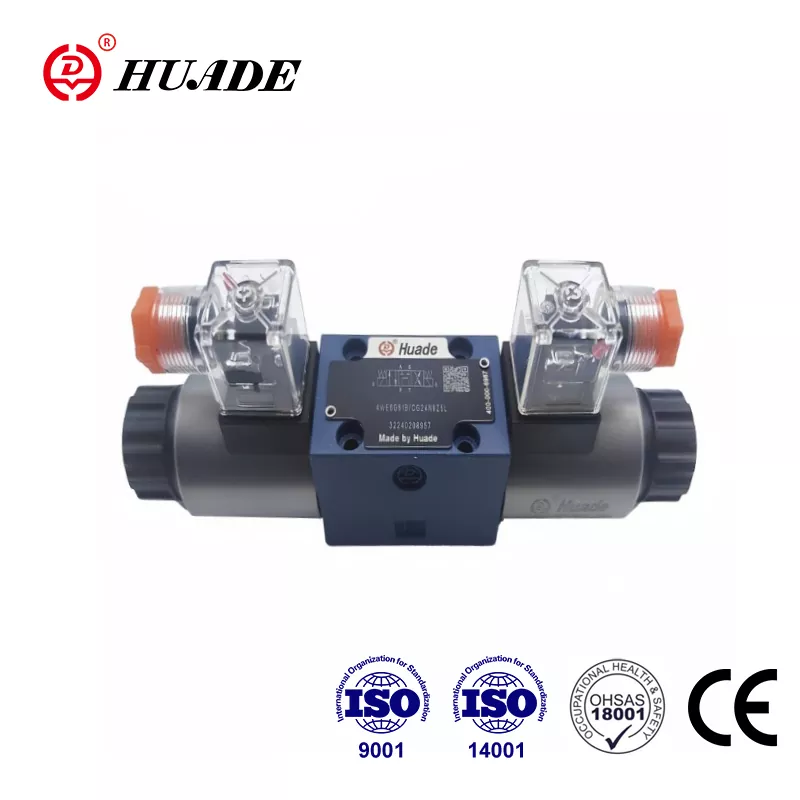

A kínai és a német kormány közötti stratégiai együttműködés 1979-től a Huade a Rexroth legmodernebb technológiáját építette be. A Huade® WE 4 irányított orsószelep megfizethető alternatíva a Rexroth által kínált azonos modellhez. A Huade nagy hangsúlyt fektet a minőségre. A Huade szigorú tesztelési rendszerrel rendelkezik annak biztosítására, hogy minden irányszelep kiváló teljesítményt nyújtson. A mágnesszelep sorozat átment a CE tanúsítványon. A Huade® hidraulikus szelepeket széles körben használják a mérnöki és építőipari gépekben, a kohászatban, a szerszámgépekben, a környezetvédelemben, a hajógyártásban, a repülőgépiparban, a vasúti tranzitgyártásban, a kőolaj- és petrolkémia, a hadiipar és más területeken. Ez egy megbízható nemzeti márka Kínában.
|
Hidraulika műszaki adatok |
||
|
Max. üzemi nyomás - A,B,P portok (㎫) |
21.0-ig |
|
|
T port (㎫) |
10.0 .A vagy B jelekkel A T csatlakozót szivárgási nyílásként kell használni |
|
|
Max. áramlás (L/perc) |
25-ig |
|
|
Nyomásos folyadék |
Ásványi olaj vagy foszfát-észter |
|
|
Viszkozitási tartomány (mm2/s) |
2,8 és 500 között |
|
|
Nyomás folyadék hőmérséklet tartomány (℃) |
-30+80 |
|
|
A szennyezettség mértéke (㎛) |
A hidraulikafolyadék maximális megengedett szennyezettségi foka a NAS 1638 osztály 9 szerint. Ezért olyan szűrőt javasolunk, amelynek minimális visszatartási aránya β≥ 75 |
|
|
Súly (kg) |
Szelep 1 db 0.9 mágnesszeleppel |
|
|
Elektromos műszaki adatok |
||
|
Rendelkezésre álló feszültségek (V) |
12. 24.220.110R 220R |
|
|
Energiafogyasztás (W) |
22 |
|
|
Vám |
folyamatos |
|
|
Kapcsolási idő |
BE (ms) |
20-30 között |
|
KI (ms) |
10-től 20-ig |
|
|
Max. környezeti hőmérséklet (℃) |
+50 |
|
|
Max. tekercs hőmérséklet (℃) |
+150 |
|
|
Védelem a DIN 40 050 szerint |
IP65 |
|
|
Kapcsolási frekvencia (ciklus/óra) |
15000 |
|
|
Elektromos csatlakozásnál a védővezetőt (PE ) a vonatkozó előírásoknak megfelelően kell csatlakoztatni |
||
Jellemzők:
▶ A WE 4 típusú irányítószelepek mágnesszelepes irányított orsószelepek
▶ Egyenáramú vagy váltóáramú, nedves tűs mágnesszelepek
▶ Portolási minta ISO 4401 és CETOP - RP 121H szabványokhoz
Alkalmazás:
A WE 4 típusú irányított szelepek mágneses működtetésű irányított orsószelepek. Ezek szabályozzák a folyadék indítását, leállítását és irányát.
Ezek az irányszelepek alapvetően a házból (1), egy vagy két mágnesszelepből (2), a vezérlőorsóból (3) és egy vagy két visszatérő rugóból (4) állnak.
A vezérlőorsót (3) a visszatérő rugó (4) tartja középső vagy kiindulási helyzetben (kivéve a reteszelt orsókat). A vezérlőorsót (3) a nedves csapos mágnesszelepek (2) működtetik. Energetizált állapotban. A mágnesszelep (2) ereje a dugattyún (5) keresztül hat a vezérlőorsóra (3), és azt nyugalmi helyzetéből a kívánt véghelyzetbe tolja el. Így kiválasztásra kerül a szükséges áramlási minta P-től A-ig és B-től Tor-ig P-től B-ig és A-tól T-ig. Amikor a mágnesszelepet (2) feszültségmentesítik, a vezérlőorsó (3) visszakerül semleges állásba
Ez a változat egy irányított szelep 2 kapcsolási pozícióval és a visszatérő rugó (4) pozíciójával. A fedett kézi felülírás lehetővé teszi a vezérlőorsó (3) nélküli működtetését
energizálja a mágnesszelepet.
Kivágott nézet a 4WE 4-10B-ről
