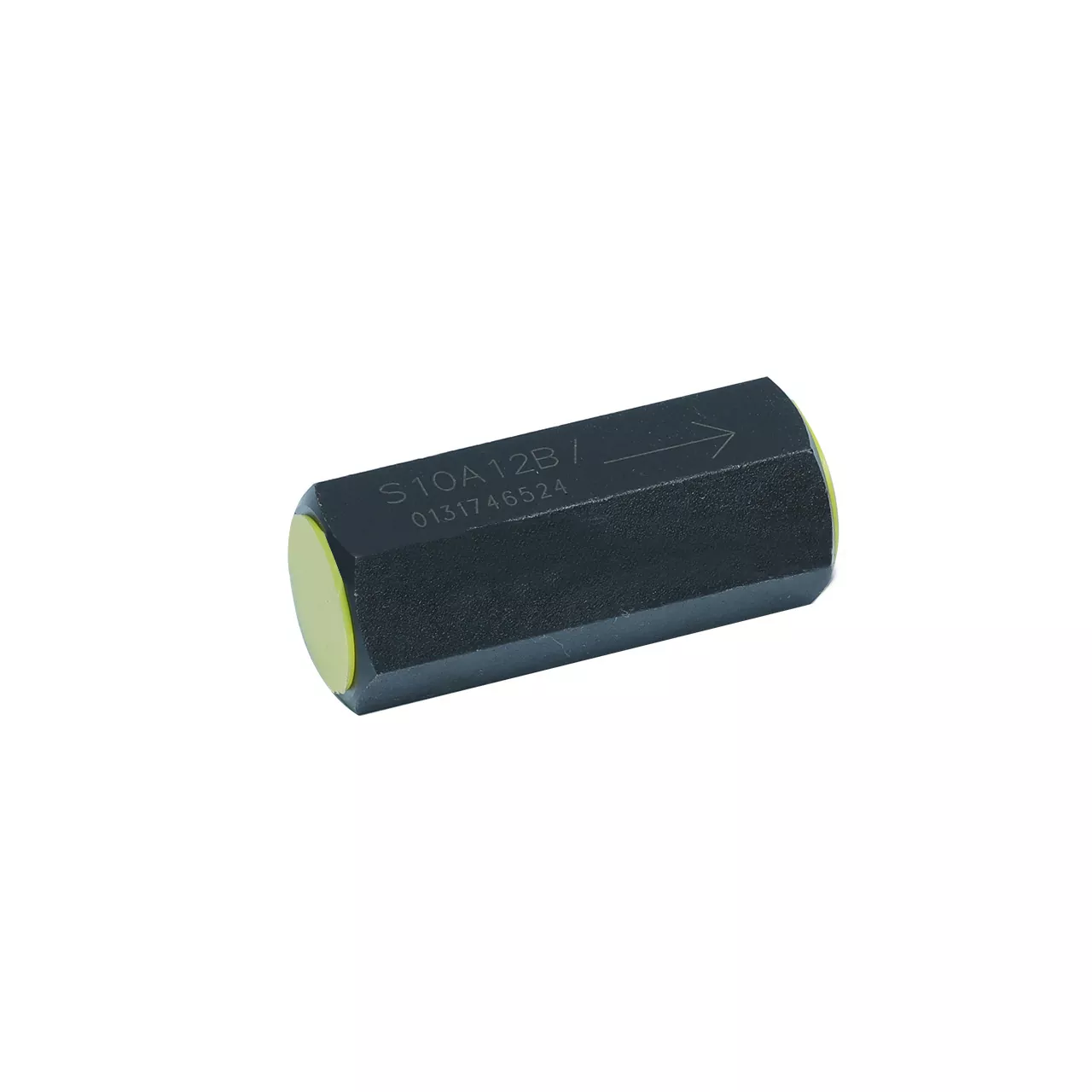

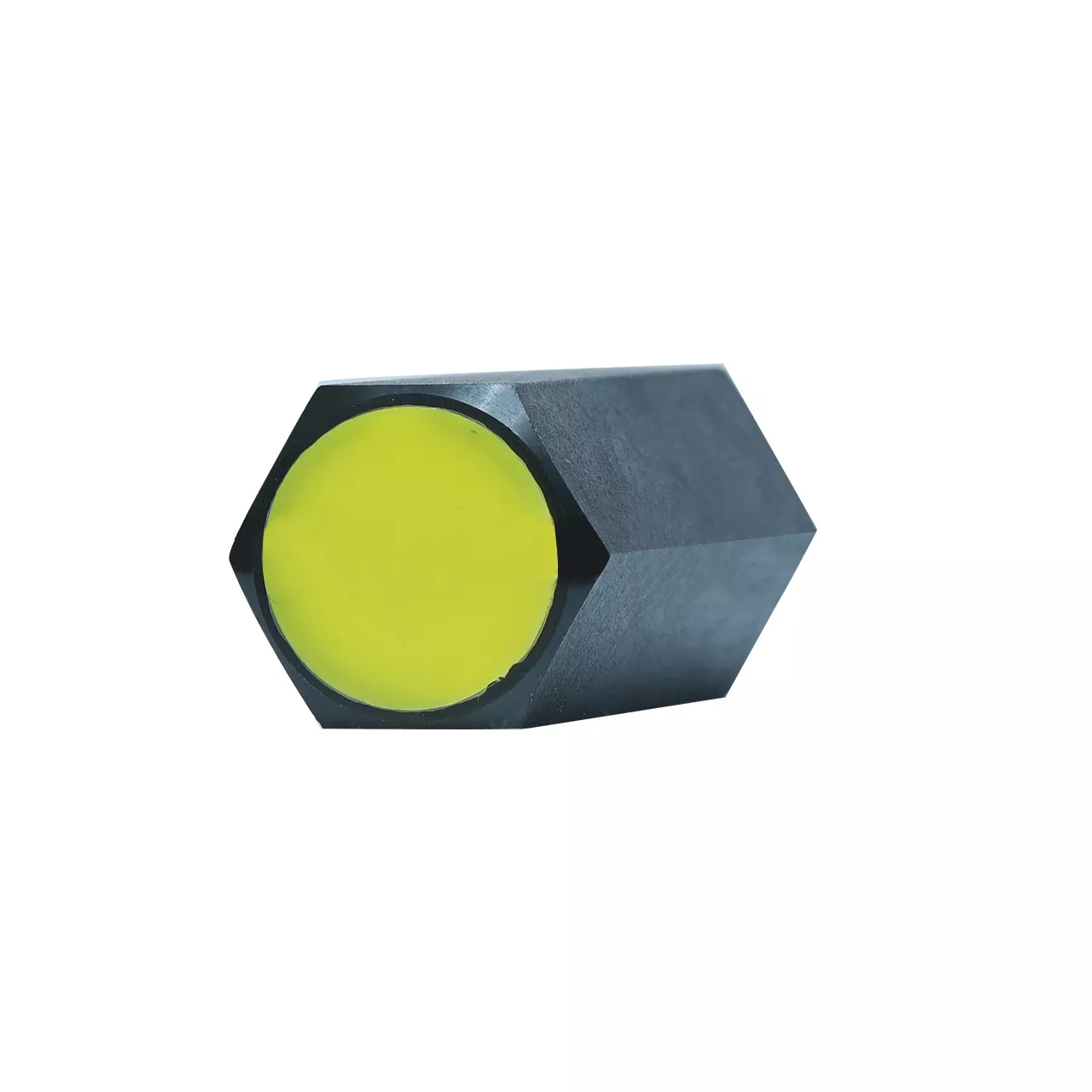

A kínai és a német kormány 1979-ben létrejött stratégiai partnersége révén létrejött Huade a Rexroth legmodernebb technológiáját építette be. A Huade márkájú kiváló minőségű S típusú visszacsapó szelep helyettesítheti az azonos sorozatú Rexroth termékeket. Ez az S típusú visszacsapó szelep széles körben alkalmazható különféle típusú hidraulikus berendezésekben. Az S...A sorozat egy cső típusú visszacsapó szelep, amely nagy nyomású környezetben használható. A gyár megfelelt az ISO9001, ISO14001 és ISO45001 szabványoknak. A Huade márkájú irányított szelepeket széles körben használják a mérnöki és építőipari gépekben, a kohászatban, a szerszámgépekben, a környezetvédelemben, a hajógyártásban, a repülőgépiparban, a vasúti tranzitgyártásban, a kőolaj- és petrolkémia, a hadiipar és más területeken. Ez egy megbízható márka Kínában.
|
Nyomásos folyadék |
ásványi olajok vagy foszfát-észterek |
|
Nyomás folyadék hőmérséklet tartomány (℃) |
-30+80 |
|
Viszkozitási tartomány (mm2/s) |
2,8-500 |
|
Max. üzemi nyomás (Mpa) |
31.5 |
|
Repedési nyomás (Mpa) |
Lásd a karakterisztikus görbéket |
|
Maximális áramlás (l/perc) |
akár 450L/perc |
Jellemzők:
▶ Menetes csatlakozáshoz (becsavarható menetes)
▶ Szivárgásmentes blokkolás egy irányban
▶ Különféle repedési nyomás, opcionális
Alkalmazás:
Ipari alkalmazásokhoz: Az S típusú visszacsapó szelepet főként a szivattyú kimeneténél használják ellennyomás- és bypass-szelepként.
Az S típusú visszacsapó szelep 7 méretben 6-os mérettől 30-as méretig rendelkezik. Feladata, hogy lehetőleg egy irányú áramlási szivárgást mentesen zárjon, az ellenkező irányba pedig szabad áramlást biztosítson. A külsõ átmérõjén megvezetett ütõfej löketét mechanikus ütközõ korlátozza. A beépített nyomórugó támogatja a záró mozgást. Ezenkívül a nyomórugó zárt helyzetben tartja a szeleptányért még akkor is, ha nincs áramlás a szelepen keresztül.
Szimbólum
Szerkezeti diagram
