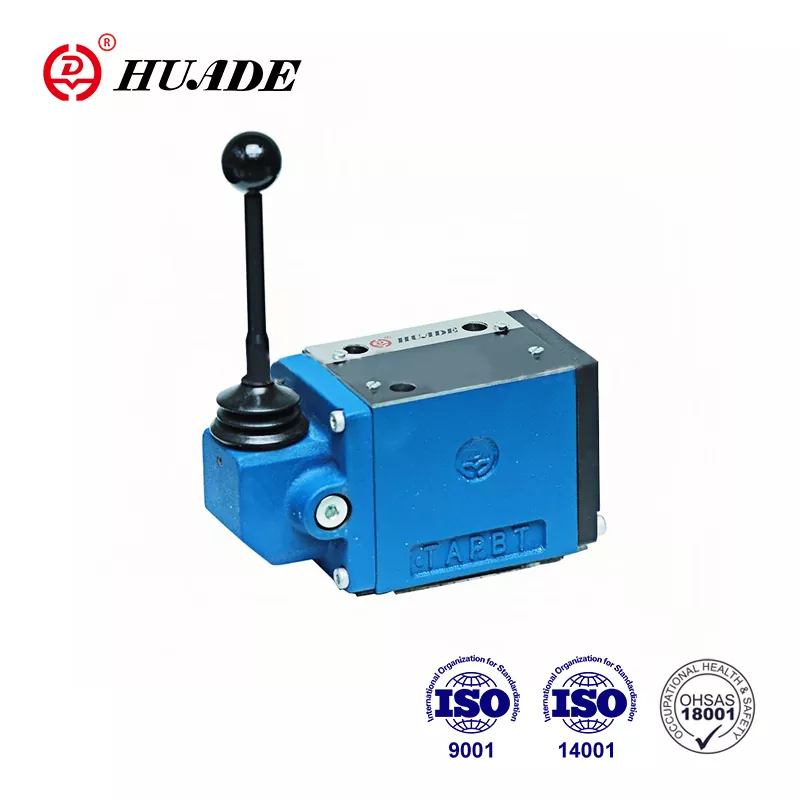

A Huade egy kínai, közismert állami tulajdonban lévő vállalkozás, amely a hidraulikus kontroll technológiára szakosodott. A Huade® WMM 10 szelepek teljesen helyettesíthetik a Rexroth által kínált sorozatokat, mivel a Rexroth két hosszú távú együttműködési tapasztalata. Versenyképes, jó minőségű és alacsonyabb áron. Ez az irányú szelep ingyenes karbantartási szolgáltatást élvez az egyéves jótállási időszakon belül. A gyár elfogadta az ISO9001 -et, az ISO14001 -et és az OH SAS18001 -et. A Huade hidraulikus szelepeit a katonai iparban és más területeken széles körben használják a kiváló teljesítmény miatt.
|
Műszaki adatok (ezen paramétereken kívüli alkalmazásokhoz. Kérjük, olvassa el velünk!) |
||
|
Méret |
10 |
|
|
Maximális |
Port A. B. P (㎫ ㎫) |
31.5 -ig |
|
T (㎫ ㎫) port |
15 -ig |
|
|
Maximális áramlás (L/perc) |
120 -ig |
|
|
Folyamat -keresztmetszet (0. vezérlőhely) |
A Q szimbólumhoz a névleges keresztmetszet 6% -a |
|
|
A W szimbólumhoz a nominális keresztmetszet 3% -a |
||
|
Nyomásfolyadék |
Ásványolajok (NBR -tömítéshez) vagy |
|
|
Nyomásfolyadék -hőmérsékleti tartomány）） |
-30 ～+80 |
|
|
Viszkozitási tartomány (mm2/s) |
2,8–500 |
|
|
Súly (kg) |
kb .3.3 |
|
|
Vezérlési teljesítmény a fogantyún (N) |
kb. |
|
|
kb. 20 ~ 27 |
||
Jellemzők:
▶ Közvetlen működtetett irányított orsószelep kézkarral
▶ A tavaszi visszatéréssel vagy fogva tartással, opcionális
▶ Az allemez rögzítéséhez
▶ Porting minta DIN 24 340 A, ISO 4401 és CETOP - RP 121H -ra.
Alkalmazás:
Az irányított szelep típusú WMM 10 alkalmazza a lemezcsatlakozást, amelynek előnyei a kis méretű, nagy áramlási kapacitás és jó megbízhatóság előnyeivel összehasonlítva a többi hazai sorozatú szelepekkel. Széles körben használják építőipari gépekben, vegyi gépekben, könnyű ipari gépekben, mozdonyokban és más iparágakban.
A WMM 10 szelepek típusa kézkarral működtetett irányított orsószelepek. Irányítják az áramlás kezdetét, leállítását és irányát.
Az irányított szelepek alapvetően egy házból, kézkarból, vezérlőmedencéből, valamint egy vagy két visszatérő rugóból állnak. Nem működtetett állapotban a kontroll spool③ -t semleges vagy a kezdeti helyzetben tartják a visszatérő rugók által. A Control Spool③ a kézkaron keresztül működik, ez egy ízületen keresztül működik, és a csapot közvetlenül a vezérlő orsóra ③. Az orsót ezáltal a nyugalmi helyzetéből a szükséges kapcsoló helyzetbe költözik. Miután a kézkart ② visszatért a kapcsoló nulla helyzetbe, az ③ orsó visszatér a semleges helyzetbe a visszatérő rugókon keresztül.
Írja be a 4Wmm ../ F .. (reteszeléssel)
Ezek a szelepek vagy 2 vagy 3 helyzetű irányvezérlőszelepek, amelyek rögzítve vannak felszerelve, amely az összes kapcsoló helyzetben működik
A WMM10 ... 30B típusú kivágott nézet
Töltény fojtószelep
