A Huade egy hidraulikus rendszerekre szakosodott, jól ismert kínai állami vállalat. A Huade 1979-től két hosszú távú együttműködési tapasztalattal rendelkezik a Rexroth-tal. A Huade® WMR szelep megfizethető alternatíva a Rexroth azonos sorozatához képest. Ez az irányszelep ingyenes karbantartási szolgáltatást élvez az egyéves garanciaidőn belül. A Huade nagy hangsúlyt fektet a minőségre. A gyár megfelelt az ISO9001, ISO14001 és OH SAS18001 szabványoknak. A Huade® hidraulikus szelepeket széles körben használják a mérnöki és építőipari gépekben, a kohászatban, a szerszámgépekben, a környezetvédelemben, a hajógyártásban, a repülőgépiparban, a vasúti tranzitgyártásban, a kőolaj- és petrolkémia, a hadiipar és más területeken. Ez egy megbízható márka Kínában.
|
Méret |
6 |
10 |
|||
|
Maximális |
A. B. P port (㎫) |
31,5-ig |
|||
|
T port (㎫) |
6-ra |
16-ig |
|||
|
Az A és B szimbólumokban a T portot leeresztő csatlakozásként kell használni |
|||||
|
Maximális áramlás (L/perc) |
60-ig |
120-ig |
|||
|
Áramlási keresztmetszet |
Q szimbólum esetén a névleges keresztmetszet 6%-a |
||||
|
W szimbólum esetén a névleges keresztmetszet 3%-a |
|||||
|
Nyomásos folyadék |
Ásványi olajok (NBR tömítéshez) ill |
||||
|
Nyomás folyadék hőmérséklet tartomány (℃) |
-30+80 |
||||
|
Viszkozitási tartomány (mm2/s) |
2,8 és 500 között |
||||
|
Súly (kg) |
kb.1.4 |
kb.3.3 |
|||
|
Működési erő a görgőkarnál |
nulla tartálynyomáson |
100-tól 121-ig |
kétállású szelep |
70-től 140-ig |
|
|
(N) |
nyomáson |
184-től 205-ig |
három állású szelep |
70-től 175-ig |
|
Jellemzők:
▶ Közvetlen működtetésű irányított orsószelep állítható görgős működéssel
▶ A görgőkar-szerelvény 90°-ban lépcsőzhető
▶ A radiális erők megbízhatóan nyelődnek (30°-ig)
▶ 19 féle szabványos orsó funkció

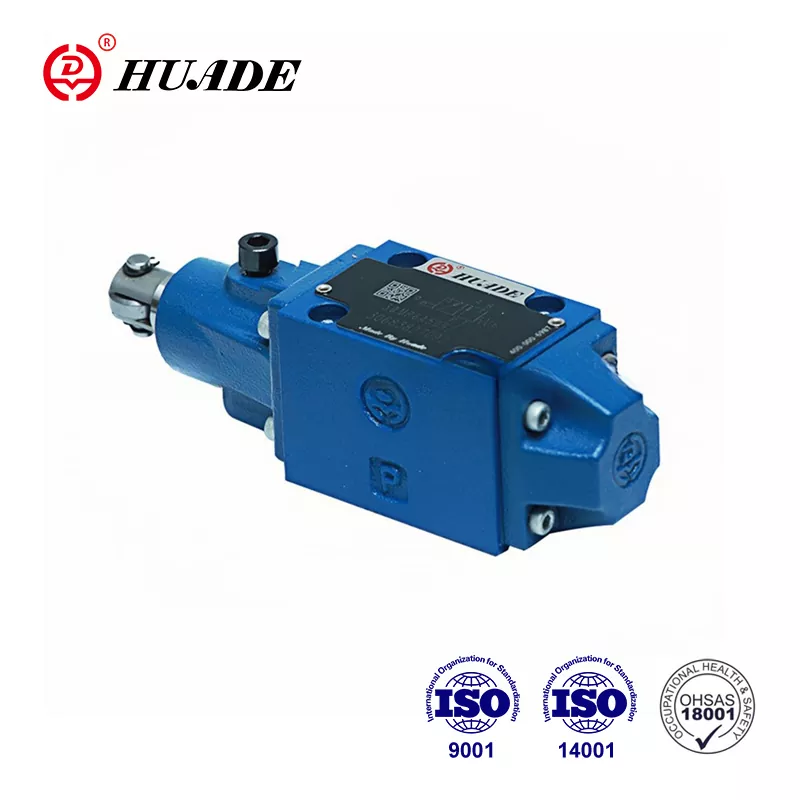

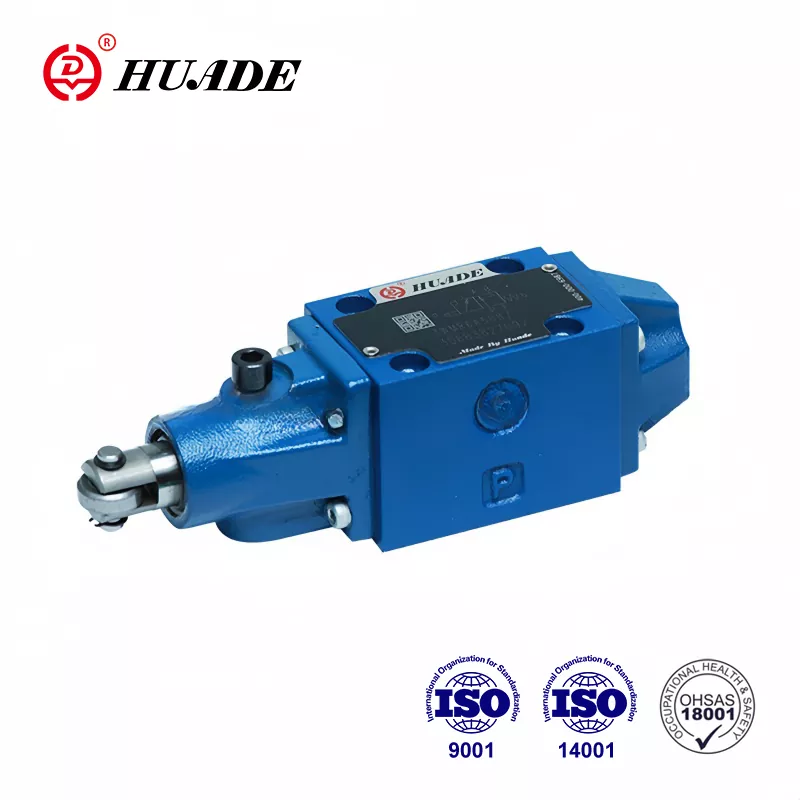

A WMR típusú irányítószelepek görgős működtetésű irányszelepek.
Alapvetően a házból (1), a görgőkarból (2), a vezérlőorsóból (3) és a visszatérőből állnak.
rugó (4).
Dugaszolható fojtószelep szükséges, ha a megengedettnél nagyobb áramlás fordulhat elő, miközben a szeleporsó egyik helyzetből a másikba mozog. A dugaszolható nyílás az irányszelep P portjába van beszerelve.
A WMR 6 kivágott képe
Patron fojtószelep
