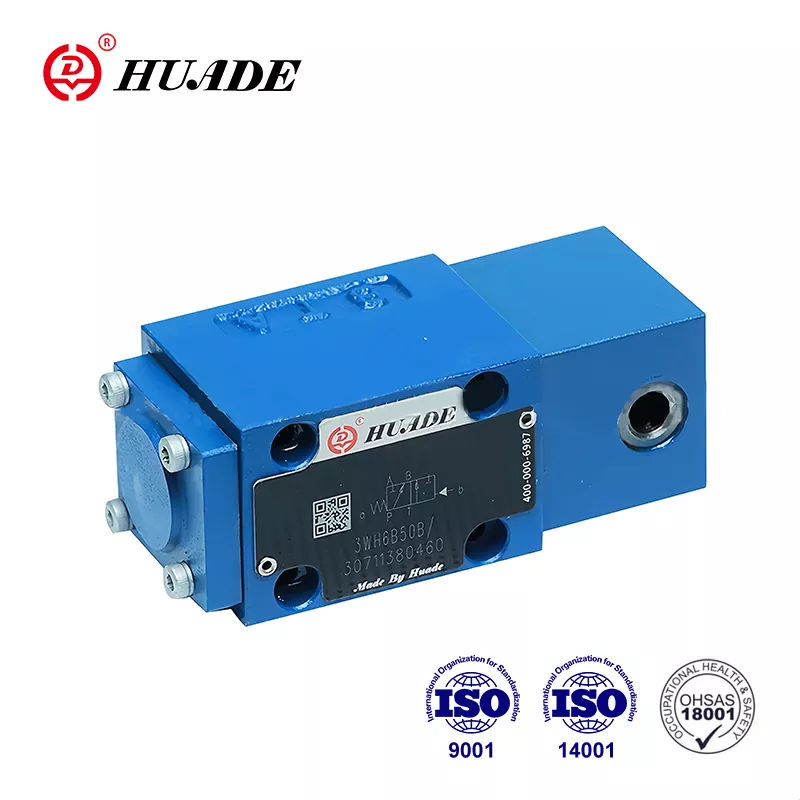

Kína hidraulikus iparának vezető gyártójaként a Huade Hydraulic két hosszú távú együttműködési tapasztalattal rendelkezik a Rexroth-tal. A Huade® WH típusú irányított szabályozószelep technológiailag fejlettebb és tartósabb, mint a sorozat hasonló termékei. A Huade több mint 750 darab fejlett gyártóberendezést üzemeltet, amelyeket a világ minden tájáról importálnak, hogy biztosítsák a hidraulikus termékek magas minőségét. Technológiájában fejlettebb és tartósabb, mint a sorozat hasonló termékei. A gyár megfelel a nemzetközi szabványoknak, nevezetesen az ISO9001, ISO14001 és az OH SAS18001 szabványoknak. A Huade Hydraulic által gyártott irányított szelepek sorozatát széles körben használják a tengeri hidraulikus rendszerekben. A Huade hatalmas vásárlói csoporttal rendelkezik a tengeri iparban.
|
Méret |
6 |
10 |
|
|
Max.üzemi nyomás |
A, B, P portok (MPa) |
31,5-ig |
|
|
T port (MPa) |
16-ig |
||
|
Az A és B szimbólumokkal a T portot szivárgási nyílásként kell használni |
|||
|
Áramlási max (L/perc) |
60-ig |
120-ig |
|
|
Áramlásra üzemel |
A névleges keresztmetszeti terület Q6 %-a |
||
|
W jel, a névleges keresztmetszeti terület 3%-a |
|||
|
Folyadék |
Ásványi olaj vagy foszfát-észter |
||
|
Nyomás folyadék hőmérséklet tartomány (℃) |
-20+80 |
||
|
Viszkozitási tartomány (mm2/s) |
2,8-500 |
||
|
Súly (kg) |
1 üzemi henger |
kb.2 |
kb.3.5 |
|
2 üzemi henger |
kb.2.2 |
kb.4.5 |
|
|
Nyomás (MPa) |
min |
0,6-1> tartálynyomás |
0.5 |
|
max |
20 |
6 |
|
Jellemzők:
▶ Közvetlen működtetésű irányított orsószelep
▶ Kétállású szelep löketkorlátozással opcionális
▶ Aljzatlemez szerelés
▶ Szerelési minta Din 24 340 form A, ISO 4401 és CETOP - RP 121H szerint
Alkalmazás:
A WH szelepek hidraulikus működtetésű irányított orsószelepek. Az áramlás leállításának, indításának és irányának szabályozására szolgálnak.
Az irányszelepek főként házból (1), egy vagy két működtetőelemből (2) (hidraulikus, pneumatikusan működő henger), a vezérlőorsóból (3), valamint egy vagy két visszatérő rugóból (4) állnak.
Nyugalomban a vezérlőorsót (3) a visszatérő rugók (3) tartják a középső vagy kiinduló helyzetben (kivéve az impulzusszelepet).
A vezérlőorsót (3) a kezelőelemek a kívánt kapcsolási helyzetbe tolják.
Reteszeléssel írja be: ..OF/.
A hidraulikus vagy pneumatikus működtetésű irányszelepek 2-állású reteszelésű szelepként is kaphatók (5). A reteszelt kezelőelemek használatakor minden kapcsolási helyzet reteszelhető.
Visszatérő rugó nélkül, retesz nélkül, típus..O/.
Visszatérő rugó és retesz nélküli működtetőelemek használata esetén nincs meghatározott nyugalmi kapcsolási helyzet.
Szerkezeti diagram
Patron fojtószelep
A patronos fojtószelep használata akkor szükséges, ha a kapcsolási eljárások során az adott üzemi körülmények között olyan áramlások lépnek fel, amelyek túllépik a szelep teljesítményhatárait.
Az irányszelep P-csatornájába csatlakozik.
