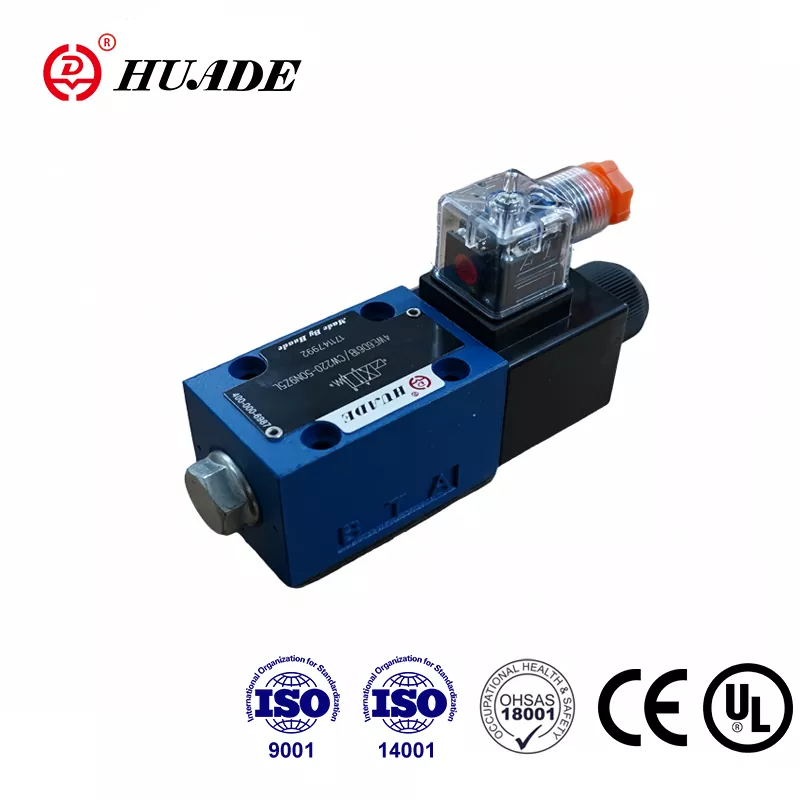

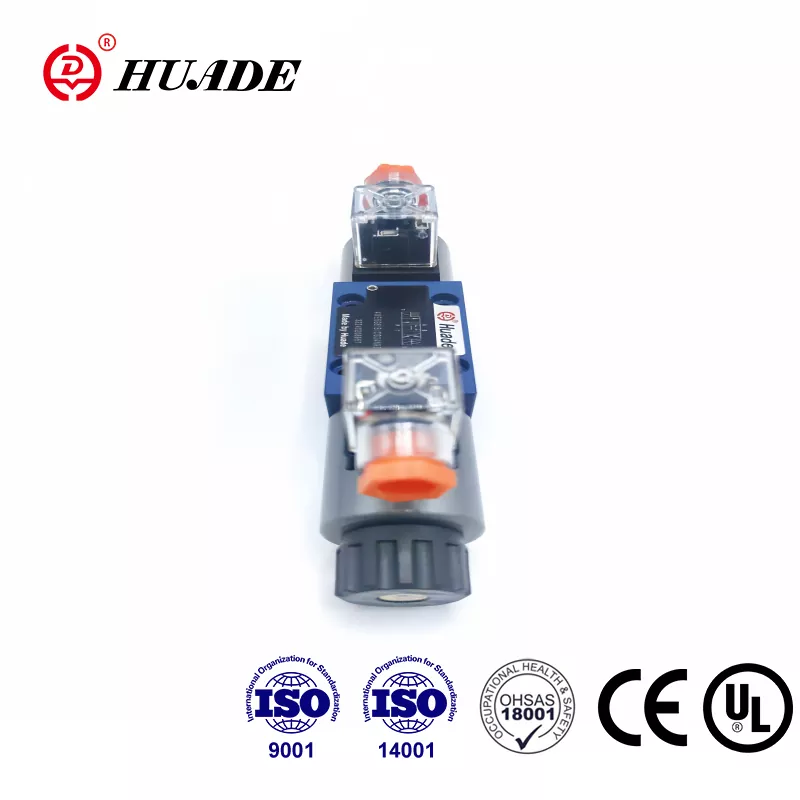

A Beijing Huade Hydraulic Industrial Group egy neves állami tulajdonú vállalat, amely hidraulikus szelepek és berendezések tervezésére, gyártására és szervizelésére szakosodott. A Huade® 4WE 6 J mágneses irányszelep helyettesítheti ugyanazt a modellt, amelyet a Rexroth kínál a Rexroth-tal 1979-től való kétszeri hosszú távú együttműködésnek köszönhetően. A WE 6 sorozatú mágneses irányszelep átment a CE tanúsítványon. A Huade nagy hangsúlyt fektet a minőségre, hogy minden irányszelep kiváló teljesítményt nyújtson. A K+F és a termelésirányítási rendszer megfelel az ISO9001, ISO14001 és ISO45001 szabványoknak. A Huade® hidraulikus szelepeket széles körben használják a hadiiparban és Kínában más területeken a stabil teljesítmény miatt. Ez egy megbízható nemzeti márka Kínában.
|
Hidraulikus |
|||
|
Max. üzemi nyomás A,B,P portok (Mpa) |
35,0-ig |
||
|
T port (㎫) |
21(-);16(～) |
||
|
Az A és B szimbólumokkal a T portot lefolyónyílásként kell használni |
|||
|
Max. áramlás (L/perc) |
80(-);60(～) |
||
|
Nyomásos folyadék |
Ásványi olajok vagy foszfát-észter |
||
|
Viszkozitási tartomány (mm2/s) |
2,8-500 |
||
|
Nyomás folyadék hőmérséklet tartomány (℃) |
-30+80 |
||
|
A szennyezettség mértéke |
A hidraulikafolyadék maximális megengedett szennyezettségi foka a NAS 1638 osztály 9 szerint. |
||
|
Elektromos |
|||
|
Feszültség típusa |
DC |
AC 50/60Hz |
|
|
Rendelkezésre álló feszültségek (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Energiafogyasztás (W) |
30 |
||
|
Tartóerő (VA) |
- |
50 |
|
|
Bekapcsolási teljesítmény (VA) |
- |
220 |
|
|
Vám |
folyamatos |
||
|
Átkapcsolási idő IS0 6403-ra |
BE (ms) |
25-től 45-ig |
10-től 20-ig |
|
KI (ms) |
10-től 25-ig |
15-től 40-ig |
|
|
DIN védelem |
IP 65 |
||
|
Kapcsolási frekvencia (ciklus/óra) |
15000-ig |
7200-ig |
|
|
Elektromos csatlakozásokkal a védővezető (PE) |
|||
Jellemzők:
▶ Közvetlen mágnesszelep működtetésű, irányított orsószelepes, nagy teljesítményű változat
▶ Nedves tűs egyenáramú vagy váltóáramú mágnesszelepek eltávolítható tekercsekkel
▶ Kézi felülírás, opcionális
▶ A mágnestekercs 90°-kal elforgatható
▶ A tekercscsere során nem szükséges kinyitni a nyomásálló kamrát
▶ Elektromos csatlakozások egyedi vagy központi csatlakozásként
▶ Portolási minta Din 24 340 form A, ISO 4401 és CETOP - RP 121H szabványokhoz
Alkalmazás:
Mágneses működtetésű A 4WE 6 J típusú irányszelepek szabályozzák a folyadék indítását, leállítását és irányát.
A 4WE 6 irányszabályozó szelepek lényegében házból (1), egy vagy két mágnesszelepből (2), a vezérlőorsóból (3) és egy vagy két visszatérő rugóból (4) állnak. Feszültségmentes állapotban a vezérlőorsót (3) a visszatérő rugók (4) segítségével semleges vagy kiindulási helyzetben tartják (kivéve az impulzusorsókat). A vezérlőorsót (3) a nedves csapos mágnesszelepek (2) működtetik. . A mágnesszelepek (2) ereje a dugattyún (5) keresztül hat a vezérlőorsóra (3), és ezt semleges helyzetéből a kívánt véghelyzetbe tolja. Ez szabad áramlást biztosít P-ből A-ba és B-ből T vagy P-be. B-be és A-ból T-be.
Amikor a mágnesszelepet (2) feszültségmentesítik, a vezérlőorsót (3) a visszatérő rugók (4) segítségével visszaállítják semleges helyzetébe.
Az opcionális kézi felülbírálás (6) lehetővé teszi a vezérlőorsó (3) mozgatását a mágnesszelep bekapcsolása nélkül.
A WE 6 61B sorozat szerkezeti diagramja
