Látta már, hogy hidraulikus berendezése hirtelen kúszásig lelassul? Vagy észrevette, hogy a vízrendszer nyomása furcsán működik? Tízből kilencszer egy áramlásszabályozó szelep a tettes, amely némi figyelmet igényel. Ha azon töri a fejét, hogyan finomhangolhatja ezeket a kulcsfontosságú összetevőket, akkor jó helyen jár.
Az áramlásszabályozó szelepek olyanok, mint a folyadékrendszerek térfogatszabályozó gombjai – szabályozzák, hogy a folyadék vagy a gáz milyen gyorsan áramoljon át a csövekben. Csakúgy, mint az autó sebességtartójának beállítása, ezeknek a szelepeknek a megfelelő bekapcsolása különbséget jelenthet a zavartalan működés és a költséges meghibásodások között.
Legyen szó a hidraulikus rendszerek szelepbeállítási problémáinak elhárításáról, az ipari folyamatok vízáramlásának kezeléséről vagy a pneumatikus berendezések finomhangolásáról, ez a teljes útmutató végigvezeti Önt mindenen, amit az áramlásszabályozó szelepek biztonságos és hatékony beállításáról tudnia kell.
- 01Mi az áramlásszabályozó szelep?
- 02Az áramlásszabályozó szelepek típusai
- 03Ipari szabványok és megfelelőség
- 04Eszközök, amelyekre szüksége lesz
- 05Útmutató a beállításhoz lépésről lépésre
- 06Meghatározott szeleptípusok beállítása
- 07Gyakori problémák és megoldások
- 08A kavitáció megértése
- 09Karbantartás és legjobb gyakorlatok

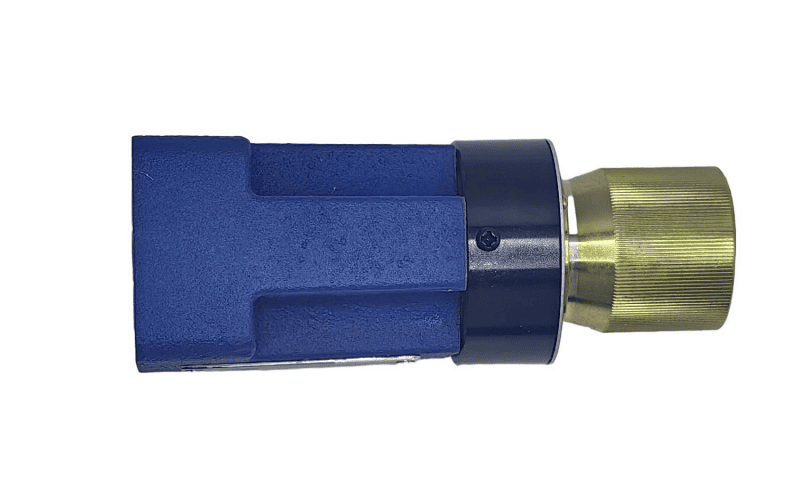

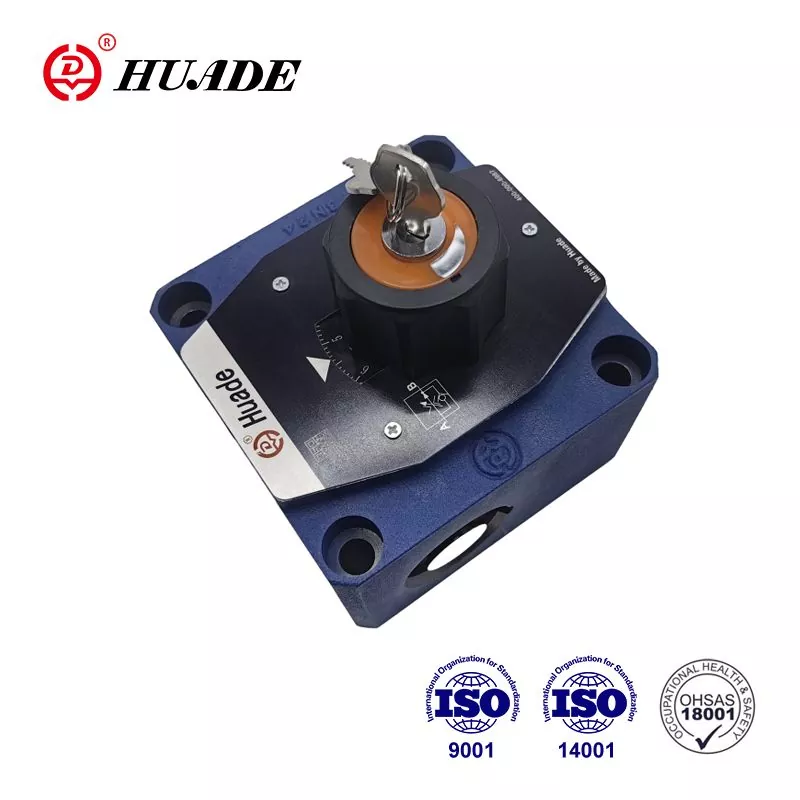

Mi az áramlásszabályozó szelep?
A siker kulcsa az adott szeleptípus megértése, a megfelelő biztonsági eljárások és ipari szabványok betartása, valamint a fokozatos beállítások elvégzése a rendszer teljesítményének figyelemmel kísérése közben. Türelemmel és a részletekre való odafigyeléssel képes lesz optimalizálni rendszere teljesítményét és meghosszabbítani berendezése élettartamát.
0,90 - 0,95[3][4]
Miért fontosak az áramlásszabályozó szelepek?
Ezek a szelepek kulcsfontosságúak, mert:
- Szabályozza a hidraulikus hengerek és motorok sebességét
- Kerülje el a túl nagy nyomás okozta rendszerkárosodást
- Az áramlási sebesség optimalizálásával energiát takaríthat meg
- Biztosítsa a gépek zavartalan működését
- Segítsen fenntartani az egyenletes teljesítményt
Ha az áramlásszabályozó szelep nincs megfelelően beállítva, a következőket észlelheti:
- A berendezés túl gyorsan vagy túl lassan fut
- Megrándult vagy durva mozgások a hidraulikus rendszerekben
- Elpazarolt energia és magasabb költségek
- A rendszerelemek idő előtti kopása

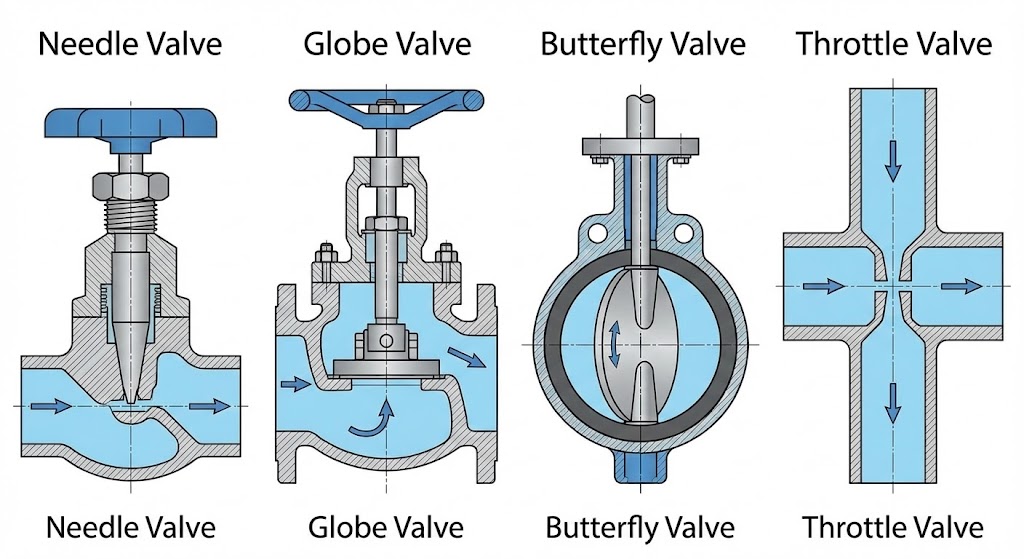

Az áramlásszabályozó szelepek típusai
Mielőtt belevágnánk a beállításokba, nézzük meg a főbb típusokat, amelyekkel találkozni fog:
Tűszelepek
Ezek hegyes tűvel szabályozzák az áramlást egy kis nyíláson keresztül. Nagyszerűek a pontos szabályozáshoz, de nagyobb nyomásesést okoznak.
A legjobb: Az áramlás finomhangolása kis rendszerekben, üzemanyag-keverékekben vagy kényes alkalmazásokban.
Globe szelepek
Ezeknek van egy lemeze, amely fel-le mozog az áramlás szabályozása érdekében. Kiválóan alkalmasak fojtásra (fokozatos áramlásszabályozás), de terjedelmesek lehetnek.
A legjobb: Vízrendszerekhez, gőzalkalmazásokhoz és olyan helyzetekhez, ahol jó elzárási képességre van szükség.
Pillangószelepek
Ezek egy forgó tárcsát használnak az áramlás szabályozására. Gyorsan kezelhetők, de kevésbé pontosak a finombeállításokhoz.
Legjobb a következőhöz: Nagy csőrendszerekhez, gyors elzárási alkalmazásokhoz és korlátozott helyű rendszerekhez.
Fojtószelepek
Egyszerű szelepek, amelyek korlátozzák az áramlást egy állítható nyíláson keresztül. Pneumatikus (levegős) rendszerekben gyakori.
Legjobb: Alapvető áramlásszabályozás levegőrendszerekben és egyszerű hidraulikus körökben.
Nyomáskompenzált és nem kompenzált szelepek
Ez egy fontos különbség, amely befolyásolja a szelep beállítását:
- 2) Vyměňte těsněníAz áramlás megváltozik, ha a rendszer nyomása megváltozik
- Előnyök:Egyszerű, megbízható és költséghatékony
- Hátrányok:Az áramlás a nyomásingadozások függvényében változik
- A legjobb:Stabil nyomású rendszerek
- 2) Vyměňte těsněníTartsa fenn az állandó áramlást még nyomásváltozás esetén is
- Előnyök:Egyenletes teljesítmény a nyomásváltozásoktól függetlenül
- Hátrányok:Bonyolultabb és drágább
- A legjobb:Változó terhelésű vagy nyomású rendszerek
A folyóiratban megjelent kutatásGépekbemutatja, hogy a nyomáskompenzált áramlásszabályozó szelepek belső kiegyenlítő mechanizmusokat használnak, hogy automatikusan alkalmazkodjanak a nyomásváltozásokhoz, így állandó áramlási sebességet tartsanak fenn dinamikus terhelési körülmények között.[2]
Iparági szabványok és megfelelőség
Az áramlásszabályozó szelepek beállításakor elengedhetetlen a bevett iparági szabványok betartása. A szelepek tervezését és tesztelését irányító elsődleges szabványügyi szervezetek a következők:[3][4]
-
İyiA Nemzetközi Automatizálási Társaság közzéteszi az ISA-75 szabványsorozatot, amely átfogó iránymutatást ad a vezérlőszelepek tervezésére, tesztelésére és teljesítményére vonatkozóan. A legfontosabb szabványok a következők:
- ANSI/ISA-75.01.01 (áramlási kapacitás méretezési egyenletek)
- ANSI/ISA-75.05.01 (vezérlőszelep terminológia)
- ANSI/ISA-75.11.01 (Inherens áramlási jellemzők és hatótávolság)
-
ISO szabványok:A Nemzetközi Szabványügyi Szervezet olyan globálisan elismert szabványokat biztosít, mint például:
- ISO 5208 (Ipari szelepek nyomásvizsgálata)
- ISO 6263 (kompenzált áramlásszabályozó szelepek rögzítési felületei)
- ISO 6403 (áramlás- és nyomásvizsgálati módszereket szabályozó szelepek)
- API szabványok:Az American Petroleum Institute különösen az olaj- és gázalkalmazásokra vonatkozó szabványokat állapít meg, beleértve az API 598-at a szelepek ellenőrzésére és tesztelésére.
Megoldás: Ellenőrizze, hogy a szelep mérete megfelelő-e az alkalmazáshoz, csökkentse a nyomásesést, vagy szereljen fel kavitációgátló burkolatot
Eszközök, amelyekre szüksége lesz
A szelep beállításának megkezdése előtt gyűjtse össze az alábbi alapvető eszközöket:
| Eszköz | Cél |
|---|---|
| Áramlásmérő | Méri a tényleges folyadékáramlási sebességet |
| Nyomásmérő | Figyeli a rendszer nyomását |
| Állítható csavarkulcs | Szelepbeállításokat végez |
| Záróanyák vagy kapcsok | Biztosítja a beállításokat |
| Biztonsági felszerelés | Védi Önt munka közben |
⚠️ Első a biztonság: fontos óvintézkedések
Soha ne hagyja ki a biztonsági lépéseket! A túlnyomásos rendszerekkel végzett munka veszélyes lehet. A következőket kell tennie:
Mielőtt elkezdené:
- Kerülje el a túl nagy nyomás okozta rendszerkárosodást
- Várja meg, amíg a rendszer lehűl, ha felmelegedett
- Viseljen védőszemüveget és kesztyűt
- Vészhelyzet esetére legyen egy munkatársa a közelben
- A speciális biztonsági utasításokért olvassa el a rendszer kézikönyvét
Kizárási/kijelölési eljárások:
- Zárja le és jelölje meg az energiaforrásokat a véletlen indítás elkerülése érdekében
- Ellenőrizze, hogy minden nyomás kiszabadul
- Tájékoztassa a többi dolgozót a karbantartási munkákról

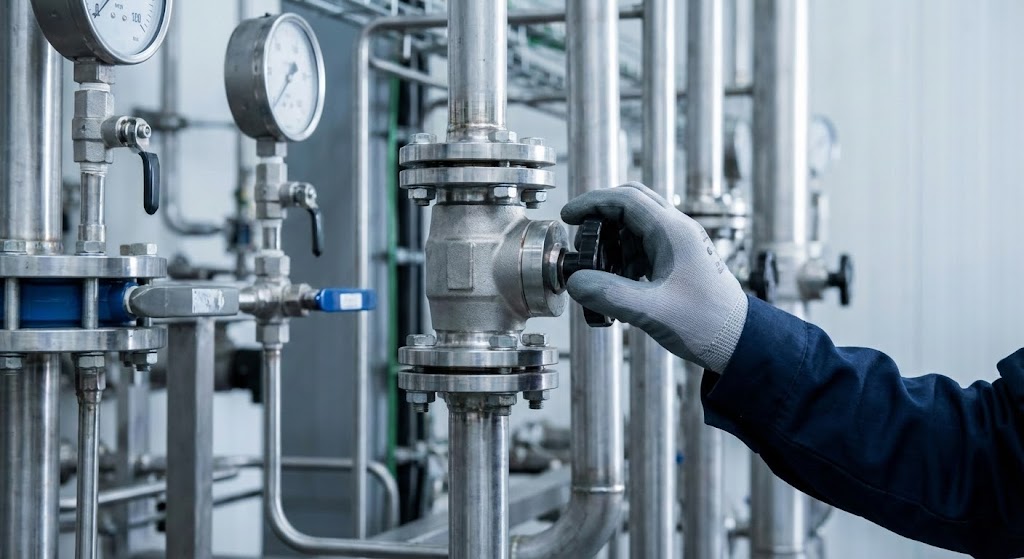

Útmutató lépésről lépésre az áramlásszabályozó szelepek beállításához
1. lépés: Készüljön fel a beállításra
- A megfelelő eljárásokat követve biztonságosan állítsa le a rendszert
- Határozza meg a cél áramlási sebességet a rendszerspecifikációk alapján
- A szelep beállításának megkezdése előtt gyűjtse össze az alábbi alapvető eszközöket:
- Szerelje fel az áramlásmérőt és a nyomásmérőket, ha még nincsenek meg
2. lépés: Alapvető beállítási folyamat
Kezdje apró módosításokkal – soha ne hajtson végre nagy változtatásokat egyszerre.
- Lassan forgassa el a beállító csavart vagy gombot:
- Az óramutató járásával megegyező irányban (meghúzás)= Kevesebb áramlás
- Az óramutató járásával ellentétes irányban (lazítás)= Több áramlás
- Egyszerre csak 1/8-1/4 fordulatot hajtson végre
- Minden kis beállítás után tesztelje a rendszert
3. lépés: Monitor és finomhangolás
- Indítsa el a rendszert, és figyelje az áramlásmérő állását
- Hasonlítsa össze a látottakat azzal, amit akar – eléri-e a célt?
- Szükség szerint végezzen apró módosításokat – itt kulcsfontosságú a türelem
- Tartsa szemmel ezeket a nyomásmérőket, hogy a biztonságos határokon belül maradjon
- Adjon a rendszernek egy percet, hogy rendeződjön minden egyes beállítás után – ne siessen!
A digitális hidraulikus áramlásszabályozással kapcsolatos legújabb kutatások azt mutatják, hogy a megfelelő beállítási időzítés kritikus fontosságú – a rendszereknek stabilizációs időszakokra van szükségük a beállítások között a pontos áramlásmérés eléréséhez.[5]
Sistema elektrikoa: Siemens/Schneider osagaiak, IP67 babesa.
Miután elérte a tökéletes áramlást, itt az ideje, hogy biztosítsa ezt a beállítást.
- Használjon ellenanyákat vagy kapcsokat, hogy megakadályozza a beállítás elcsúszását
- Teszteljen mindent normál munkakörülmények között – ne csak alapjáraton
- Jegyezze fel beállításait – bízzon bennem, később meg fogja hálálni
Mit kell rögzíteni:
- Vészhelyzet esetére legyen egy munkatársa a közelben
- Elérte a végső áramlási sebességet
- A rendszer nyomása működés közben
- Kiigazítás dátuma
- Bármilyen szokatlan megfigyelés
Meghatározott szeleptípusok beállítása
Tűszelep beállítása
A tűszelepek fokozott odafigyelést igényelnek, mert nagyon érzékenyek:
- Zárja el teljesen a szelepet az óramutató járásával megegyező irányba forgatva, amíg szorosra nem kerül (ne húzza túl!)
- Lassan nyissa ki az óramutató járásával ellentétes irányba forgatva
- Végezzen nagyon kis beállításokat - 1/8 fordulat vagy kevesebb
- Figyelje meg alaposan az áramlásmérőt, mert a változások gyorsan bekövetkeznek
Tippért:Ha az üzemanyagkeverék tűszelepét állítja be, kezdje szegényesen (kevesebb üzemanyaggal), és fokozatosan adjon hozzá többet, amíg egyenletes működést nem kap. Ez megakadályozza az áradást és az esetleges károkat.
Fontos megjegyzés: A kezdeti beállítás után előfordulhat, hogy újra finomhangolnia kell, ha a rendszer egy ideig teljes terhelés alatt működik. Ne lepődjön meg, ha a dolgok kissé elmozdulnak a működés első néhány órájában.
Földgömb fojtószelep
A gömbszelepek elnézőbbek a beállításokhoz:
- Zárja el teljesen a szelepet
- Nyisson ki egy teljes kört kiindulási pontként
- Fokozatosan állítsa be, amíg el nem éri a kívánt áramlást
A szelep beállításának megkezdése előtt gyűjtse össze az alábbi alapvető eszközöket:
Nyomáskompenzált szelepbeállítás
Ezek a szelepek könnyebben beállíthatók, mivel egyenletes áramlást biztosítanak:
- Oldja ki a beállító mechanizmust, ha van zár
- Forgassa el a beállító gombot.
Fontos: Ellenőrizze a szelep címkéjét. Általában az óramutató járásával megegyező irányba = kevesebb áramlás, de egyes gyártók ezzel ellentétesek. - A belső kompenzátor automatikusan kezeli a nyomásváltozásokat
- Zárolja a beállítást, ha elégedett az áramlással
Amint azt a hidraulikus rendszerek kutatása során megállapították, a nyomáskompenzált szelepek kiegyenlítő orsókat alkalmaznak, amelyek állandó áramlást tartanak fenn azáltal, hogy automatikusan alkalmazkodnak a nyomásváltozásokhoz, csillapító mechanizmusokkal, amelyek megakadályozzák a szivattyú és a szelep közötti vadászatot.[6]
Nem kompenzált szelepbeállítás
Ezek nagyobb figyelmet igényelnek a rendszernyomásra:
- Figyelje az áramlást és a nyomást a beállítások során
- Használja a gyártó diagramjait a beállítások és az áramlási sebességek korrelálásához
- Ügyeljen arra, hogy a nyomásváltozások befolyásolják az áramlást
- Újraállításra lehet szükség, ha a rendszer nyomása működés közben változik
Gyakori problémák és megoldások
Lehetséges okok: szennyeződés, korrózió vagy kenéshiány
Megoldás: Tisztítsa meg és kenje meg a beállító mechanizmust
Zárja el teljesen a szelepet az óramutató járásával megegyező irányba forgatva, amíg szorosra nem kerül (ne húzza túl!)
Megoldás: Ellenőrizze még egyszer az összes rögzítőanyát, ha szükséges, cserélje ki a kopott alkatrészeket, fontolja meg a nyomáskompenzált szelepekre való frissítést instabil rendszerek esetén
Lehetséges okok: Kavitáció, turbulens áramlás, alulméretezett szelep
Megoldás: Ellenőrizze, hogy a szelep mérete megfelelő-e az alkalmazáshoz, csökkentse a nyomásesést, vagy szereljen fel kavitációgátló burkolatot
Lehetséges okok: Kopott tömítések, sérült szelepház
Megoldás: Cserélje ki a tömítéseket vagy a teljes szelepet, ha a test sérült
Megoldás: Cserélje ki a tömítéseket vagy a teljes szelepet, ha a test sérült
Megoldás: Tisztítsa meg a szelepet belülről, cserélje ki a kopott alkatrészeket

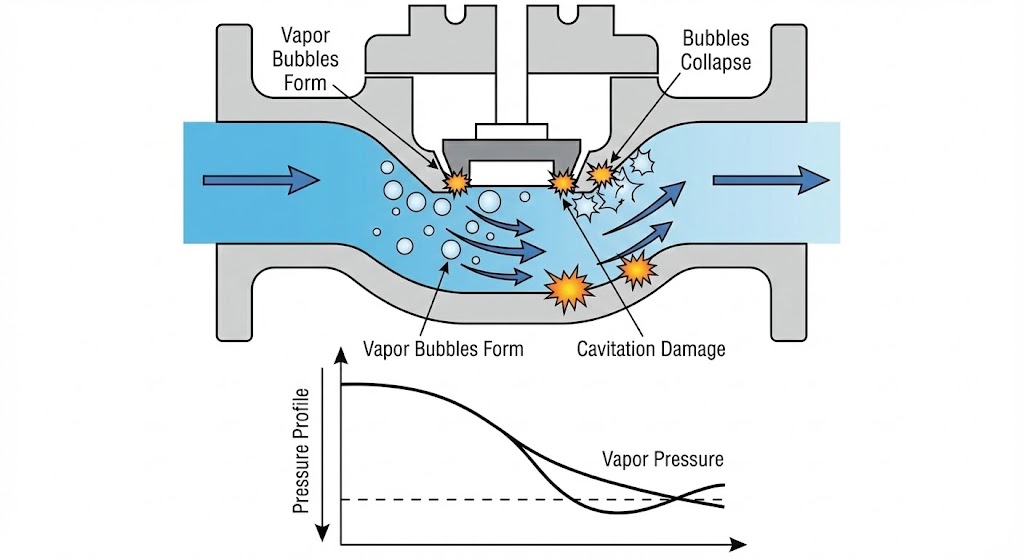

A kavitáció megértése a vezérlőszelepekben
A kavitáció az egyik legpusztítóbb, a szabályozószelepeket érintő jelenség. Ez akkor fordul elő, amikor a szelepben a helyi nyomás a folyadék gőznyomása alá esik, és gőzbuborékok képződnek. Amikor ezek a buborékok a nagyobb nyomású régiókban összeomlanak, lökéshullámokat hoznak létre, amelyek súlyos károsodást okozhatnak a szelep belsejében.[7]
Az Emerson kutatása szerint a kavitációt négy elsődleges negatív hatás jellemzi: magas zajszint (gyakran meghaladja a 110 dB-t), túlzott vibráció, anyagi károk a lyukak miatt, valamint az áramlásszabályozás hatékonyságának romlása.[8]A sérülés jellemzően durva, salakszerű felületként jelenik meg a szelepalkatrészeken.
Megelőzési stratégiák
A kavitáció megelőzése kritikus fontosságú a szelep élettartama szempontjából. Az iparági szakértők több megközelítést javasolnak:[9][10]
- Megfelelő szelepméret:Győződjön meg arról, hogy a szelep az alkalmazáshoz megfelelő méretű, hogy elkerülje a túlzott nyomásesést
- Nyomásesés fokozat:A nyomásesés fokozatos elosztásához használjon több szelepet soros vagy többlépcsős trimmezési kialakításban
- Anti-kavitáció:Speciális burkolat telepítése több áramlási útvonallal, amelyek növelik a kavitációs együtthatót (Xfz)
- Rendszertervezés:Helyezze a szelepeket alacsonyabb magasságba vagy hűvösebb helyekre, hogy növelje a nyomást
- Anyagválasztás:A kavitációnak kitett szelepalkatrészekhez edzett anyagokat használjon
A Nemzetközi Elektrotechnikai Bizottság IEC 60534-8-4 szabványa részletes módszereket kínál a vezérlőszelepekben előforduló kavitáció és zajképződés előrejelzésére.[11]
A szelep teljesítményét befolyásoló tényezők
Használja a gyártó diagramjait a beállítások és az áramlási sebességek korrelálásához
-
Folyadék tulajdonságai:A vastag folyadékok (nagy viszkozitású) lassabban áramlanak, mint a vékony folyadékok; a hőmérséklet változásai befolyásolják a folyadék vastagságát; korrozív folyadékokhoz speciális szelepanyagokra lehet szükség.
A kutatások azt mutatják, hogy a szelep paraméterei, mint például a mag átmérője, a rugó merevsége és a csillapító furat átmérője jelentősen befolyásolják az áramlás dinamikus teljesítményét.[2] - Rendszertervezés:A cső mérete és elrendezése befolyásolja a nyomásesést; a megfelelő szelepméret kulcsfontosságú a jó szabályozáshoz; a támaszték és az igazítás megakadályozza a mechanikai igénybevételt.
- Üzemeltetési feltételek:A nyomásingadozások jobban érintik a nem kompenzált szelepeket; a szélsőséges hőmérséklet károsíthatja a szelep alkatrészeit; a folyadékban lévő szennyeződés eltömítheti a szelepjáratokat.
Karbantartási tippek az optimális teljesítményhez
Rendszeres karbantartási feladatok:
- Digitális hidraulikus szelepek: előrelépés a kutatásban
- A rutinellenőrzések során ellenőrizze a szivárgást
- A mozgó alkatrészeket a gyártó ajánlásai szerint kenje meg
- Cserélje ki a szűrőket a folyadék tisztán tartása érdekében
- Kalibrálja az áramlási beállításokat évente vagy a megadottak szerint
Jelek, hogy a szelepe figyelmet igényel:
- Kiigazítási nehézségek
- Inkonzisztens áramlási sebességek
- Szokatlan zajok működés közben
- Látható szivárgás vagy korrózió
- A rendszer szabálytalan viselkedése
Valós alkalmazási forgatókönyvek
Gyártó berendezések
A probléma:A CNC gép hidraulikus előtolási sebessége inkonzisztens, ami rossz felületminőséget okoz
A megoldás:Állítsa be az áramlásszabályozó szelepet az egyenletes vágási sebesség fenntartása érdekében, javítva a termék minőségét és a szerszám élettartamát
HVAC rendszerek
A probléma:Egyes szobák túl melegek, míg mások fagyosak
A megoldás:A zónaszabályozó szelepek beállításával egyensúlyozza ki a vízáramlást a fűtési/hűtési körökön keresztül
Hidraulikus emelők és prések
A probléma:A termelékenységet befolyásoló rángatózó mozgás vagy lassú működés
A megoldás:Finomítsa az áramlásszabályozást, hogy egyenletes, egyenletes sebességet érjen el, amely megfelel a folyamat követelményeinek
Bár sok szelep beállítását a kezelők is elvégezhetik, hívjon szakembert, ha: A szelep egy kritikus biztonsági rendszer része, nem biztos a megfelelő eljárásokban, a rendszer veszélyes folyadékokat használ, több szelep összehangolt beállítása szükséges, vagy a beállítás során váratlan problémákba ütközik.
Következtetés
Az áramlásszabályozó szelepek megfelelő beállítása olyan készség, amely gyakorlással fejlődik. Kezdje apró módosításokkal, helyezze előtérbe a biztonságot, és ne kapkodja el a folyamatot. Ne feledje, hogy minden rendszer más és más, így ami egy alkalmazásnál működik, előfordulhat, hogy a másiknál módosítani kell.
A siker kulcsa az adott szeleptípus megértése, a megfelelő biztonsági eljárások és ipari szabványok betartása, valamint a fokozatos beállítások elvégzése a rendszer teljesítményének figyelemmel kísérése közben. Türelemmel és a részletekre való odafigyeléssel képes lesz optimalizálni rendszere teljesítményét és meghosszabbítani berendezése élettartamát.
Tartsa kéznél ezt az útmutatót referenciaként, és ne habozzon tanulmányozni a rendszer kézikönyvét, vagy forduljon szakemberhez, ha nem biztos az eljárásban. A megfelelő szelepbeállítás befektetés a rendszere megbízhatóságába és hatékonyságába.
Gyors referencia ellenőrzőlista
Indítás előtt:
- ☑ A rendszer leállt és nyomásmentes
- ☑ A biztonsági felszerelés bekapcsolva
- ☑ Az eszközök összegyűjtve
- ☑ A cél áramlási sebesség azonosítva
A beállítás során:
- ☑ Csak kis növekményes változtatások
- ☑ Figyelje az áramlást és a nyomást
- ☑ Hagyja, hogy a rendszer stabilizálódjon
- ☑ Rögzítési beállítások
Beállítás után:
- ☑ A beállítások a helyükre zárva
- ☑ A rendszert normál körülmények között tesztelték
- Ei-kriittiset yleishyödylliset palvelut
- ☑ Karbantartás ütemezett
Ne feledje: Ha kétségei vannak, forduljon tapasztalt technikushoz vagy a szelepgyártóhoz a rendszerre vonatkozó útmutatásért. Mindig vegye figyelembe az adott szeleptípusra és alkalmazásra vonatkozó ANSI, ISA és ISO szabványokat.
Hivatkozások
- Nemzetközi Automatizálási Társaság (ISA). ISA 75.05.01-2016: Vezérlőszelep terminológia.
- Új nagynyomású vízhidraulikus áramlásszabályozó szelep dinamikus jellemzőinek vizsgálata. Gépek, 2024.
- Szelepszabványok – Amerikai Nemzeti Szabványügyi Intézet (ANSI), Nemzetközi Szabványügyi Szervezet (ISO) és Nemzetközi Automatizálási Társaság (ISA).
- ISA-75 Szabályozószelep-szabványsorozat. Nemzetközi Automatizálási Társaság.
- Digitális hidraulikus szelepek: előrelépés a kutatásban, Helion, 2024,
- Hidraulikus áramlásszabályozó szelep tehermentesítővel – Használati útmutató. Delavan Fluid Power.
- Kavitáció a vezérlőszelepekben – Műszaki áttekintés. CLA-VAL, 2020.
- Kavitáció a vezérlőszelepekben. Emerson Automation Solutions.
- A vezérlőszelep kavitációja és zajmegelőzése. Valin Corporation.
- Hogyan lehet megakadályozni a kavitációt a pillangóvezérlő szelepekben. ISA Blog, Hans D. Baumann, Ph.D., PE, 2021.
- Baumann, H.D. & Monsen, J. F. "Stop kavitáció a vezérlőszelep trimmeinek tönkretételétől." Valve World Magazine, 2018. Hivatkozás a 60534-8-4 IEC szabványra.
- Mikroáramlásszabályozó szelep szerkezetének javítása és paraméter-optimalizálása. Tudományos jelentések, 2023.
