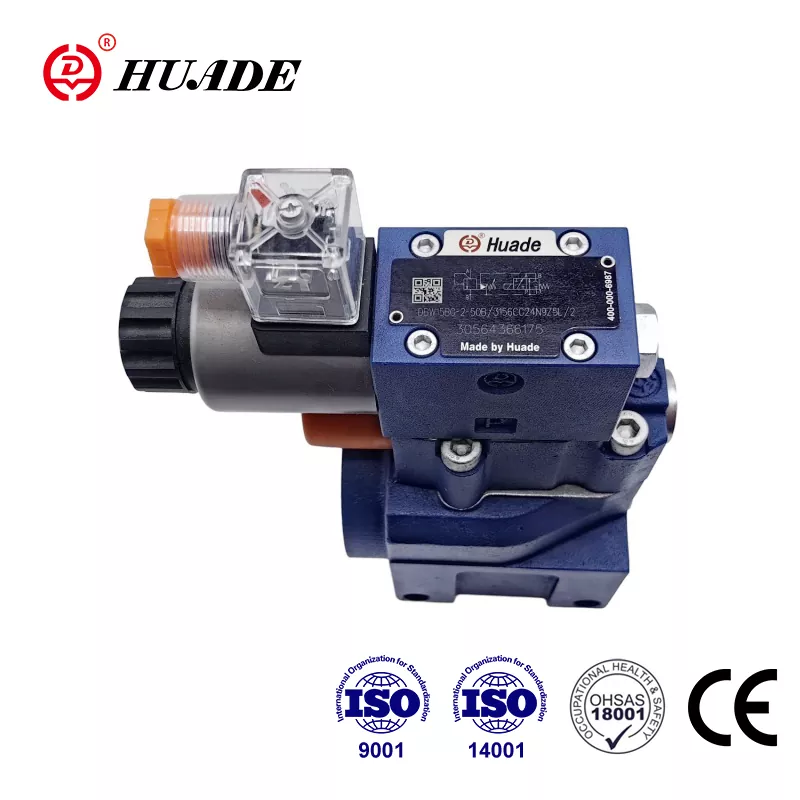

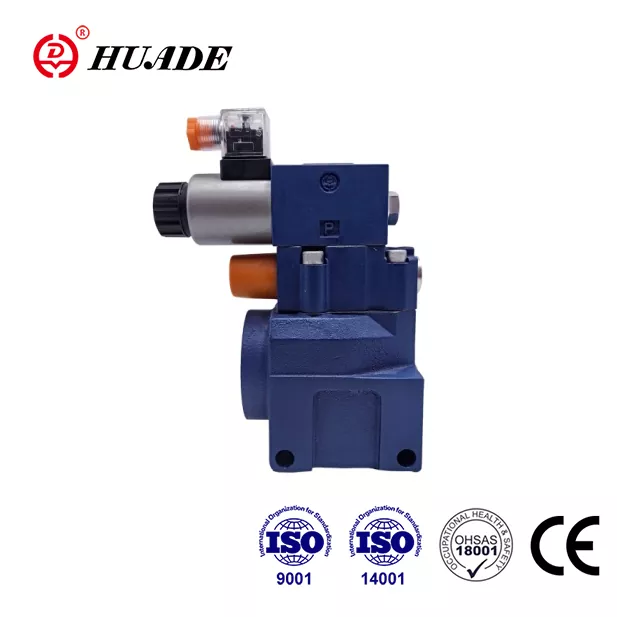

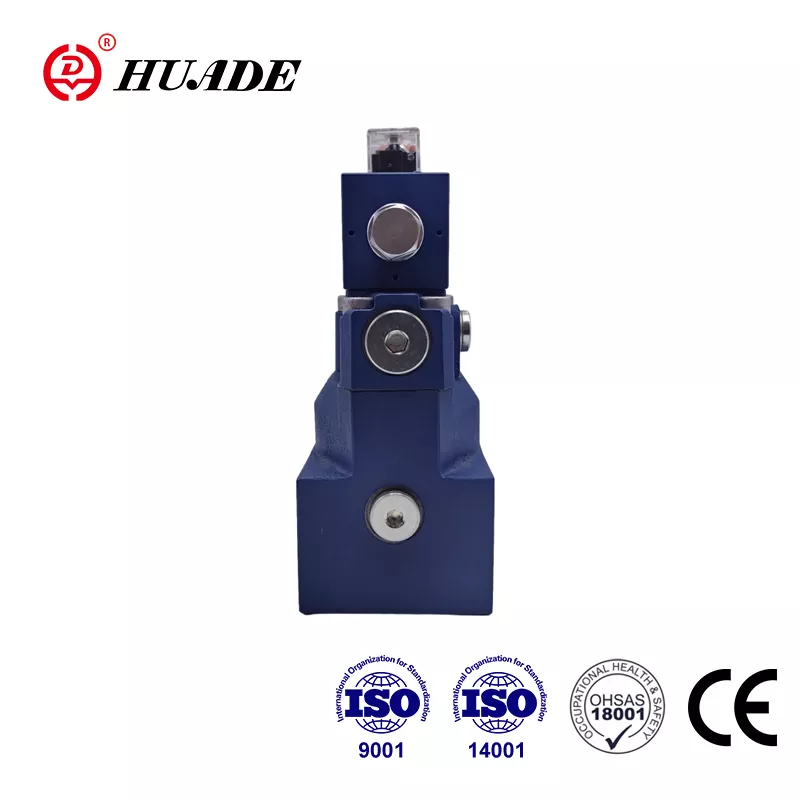

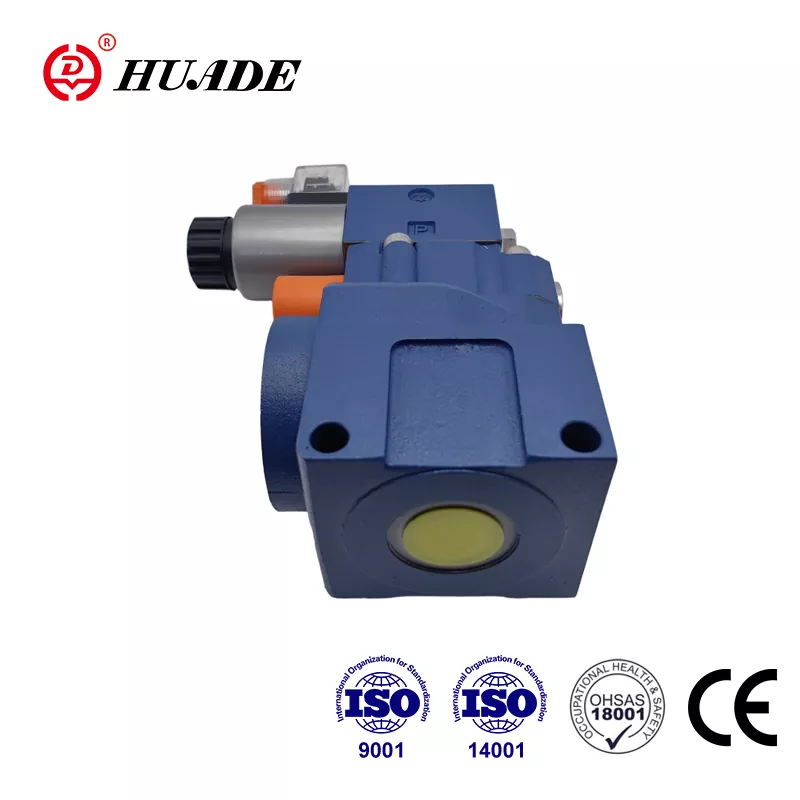

A Huade Hydraulic gyakran az első vonalbeli márkákhoz hasonló minőségű hidraulikus szelepeket kínál, de kedvezőbb áron. A DBW 20 nyomáscsökkentő szelep teljesítményét és paramétereit tekintve megfelel a Rexroth-nak. Ennek az az oka, hogy a Huade Hydraulic a Rexroth legmodernebb technológiáját vezette be a Rexroth-tal való két hosszú távú együttműködésnek köszönhetően. A hidraulikus erőátvitel és vezérlés terén jelentős erővel rendelkező gyártóként a Huade Hydraulic nagyobb figyelmet fordít nyomásszelepei praktikusságára, és a piac kedveli. A vállalkozás minden ága megfelelt az ISO9001, ISO14001 és OH SAS18001 szabványoknak. A Huade® Kína híres nemzeti márkája, termékei megbízható minőségének és stabil teljesítményének köszönhetően.
|
Általános |
|||||||
|
Telepítés |
választható |
||||||
|
Súly |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Allemez |
DB (kg) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (kg) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (kg) |
1,2 (DBW típus, adj hozzá 1,2 kg-ot |
||||||
|
DBC10 vagy 30 (kg) |
1,5 (DBWC10 vagy 30add 1,2 kg) |
||||||
|
Csavarmenetes |
DB..G. (kg) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (kg) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Műszaki adatok az irányszelepekhez |
lásd WE6.../... |
||||||
|
Hidraulika műszaki adatok |
|||||||
|
Maximális üzemi nyomás az A.B. X (MPa) |
35.0-ig |
||||||
|
Maximális ellennyomás |
DB (MPa) |
31,5-ig |
|||||
|
DBW.6A. (standard mágnesszelepek) (MPa) |
AC(DC)10.0 AC(DC)16.0 |
||||||
|
DBW.6B.(nagy teljesítményű mágnesszelepek) (MPa) |
AC(DC) 16.0 |
||||||
|
Beállítható nyomás |
Minimum (MPa) |
áramlásfüggő (lásd a jelleggörbéket) |
|||||
|
Maximum (MPa) |
Maximum 5,0, 10,0, 20,0, 31,5, 35,0 |
||||||
|
Maximális áramlás |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Rögzítés alátétre (L/perc) |
250 |
- |
500 |
- |
650 |
||
|
Menetes csatlakozások (l/perc) |
250 |
500 |
500 |
500 |
650 |
||
|
Nyomásos folyadék |
Ásványi olaj (NBR tömítéshez) vagy foszfát-észter (FPM tömítéshez) |
||||||
|
Nyomásfolyadék hőmérséklet-tartomány (℃) |
-30 és +80 között |
||||||
|
Viszkozitási tartomány (mm ²/s) |
10-től 800-ig |
||||||
|
A szennyezettség mértéke |
NAS 1638, 9. osztály. |
||||||
Jellemzők:
▶ Aljzatlemez szerelés
▶ Portolási minta DIN 24 340, E,ISO 6264 és CETOP - RP 121H forma szerint
▶ Csőcsatlakozás
▶ Helyezze be a csatlakozást
▶ Három beállító elem:
. Forgó gomb
. Hex. fejű csavar védőkupakkal
. Zárható forgatógomb skálával
▶ Mágneses ürítés a beépített irányított orsószelepen keresztül
Alkalmazás:
A DBW 20 nyomáscsökkentő szelepek fő funkciója a szabályozási nyomás korlátozása és mágnesszelep működtetése.
Általános
A DBW vezérműködtetésű nyomáscsökkentő szelepek főként a főszelepből (1) a fő orsószerelvényből (3) és a nyomásszabályozó elemmel ellátott előirányzott szelepből (2) állnak.
DB típusú nyomáscsökkentő szelep
Az A portban lévő nyomás a fő orsóra (3) hat. Ugyanakkor nyomást fejtenek ki a (4) és (5) nyílással ellátott vezérlővezetékeken (6) és (7) a főorsó (3) rugós oldalán és a golyón (8) ) a vezérlőszelepben (2). Ha az A nyílásban a nyomás meghaladja a rugóra (9) beállított szelepet, a golyó (8) a rugóval (9) szemben kinyílik.
Ennek jele belülről érkezik a vezérlővezetékeken (10) és (6) az A porton keresztül. A nyomófolyadék a főorsó (3) rugós oldalán most a vezérlővezetéken (7) és a nyílás furatán (11) keresztül áramlik. ) és a golyót (8) a rugókamrába (12). A (4) és (5) nyílások miatt a fő orsón (3) nyomásesés lép fel, az A port és a B csatlakozó nyitva van. Most a nyomófolyadék az A nyílásból a B nyílásba áramlik, miközben fenntartja a beállított üzemi nyomást.
A nyomáscsökkentő szelep tehermentesíthető vagy más nyomásra kapcsolható (második nyomásfokozat) az „X” (15) csatlakozón keresztül.
DBW típusú nyomáshatároló szelep
Ennek a szelepnek a funkciója alapvetően megegyezik a DB típusú szeleppel
A fő orsónál (3) a kirakodás azonban a beépített irányszelep (16) működtetésével történik.
DBW...50B szerkezete
A DBW...50B jelképe
1. A folyadékot szűrni kell. A szűrő minimális finomsága 20 ㎛.
2. A tartálynak tömítettnek kell lennie, és légszűrőt kell felszerelni a levegő bejáratára.
3. Termékek allemez nélkül a gyár elhagyásakor, ha szükség van rájuk, kérjük, külön rendelje meg.
4. A szeleprögzítő csavaroknak nagy intenzitásúnak kell lenniük (10.9 osztály). Kérjük, válassza ki és használja őket a mintakönyvben felsorolt paraméterek szerint.
5. A szelephez kapcsolódó felület érdessége szükséges A felületi érdesség 0,8.
6. Az illesztődarab felületi kiképzése 0,01/100 mm legyen.
